USR-N520(M4老版本)modbus网关功能测试
2020-03-23


1. N520(USR-N520,简称 N520下同)的串口通过串口线(或USB 转串口线)与计算机相连接,通过网线将 N520 的网口 PC 的网口相连接,检测硬件连接无错误后,接入配送的电源适配器,给 N520供电。观察指示灯状态确定N520是否正常工作:电源指示灯常亮,工作指示灯闪烁。

N520软件设计手册:http://www.usr.cn/Down/USR-N520-software-V1.0.6.pdfhttp://www.usr.cn/Down/USR-N520-software-V1.0.6.pdf

设置软件下载地址:http://www.usr.cn/Download/230.html

2. 按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

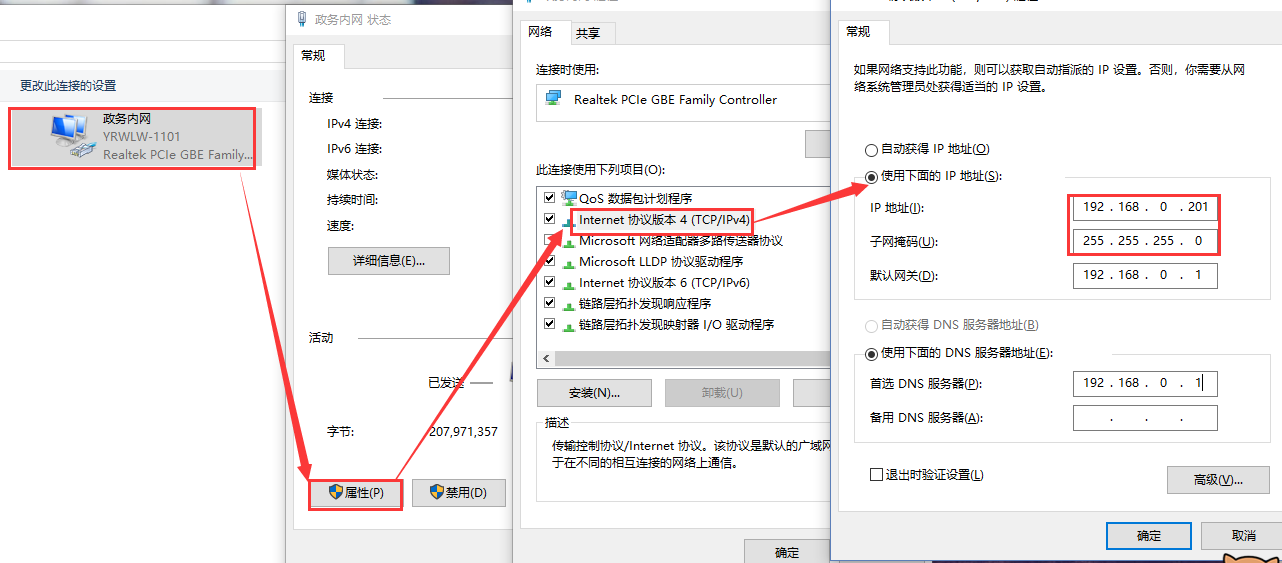

3. 给电脑设置静态IP,要与N520的IP在同一个网段(N520的IP地址出厂默认:192.168.0.7)

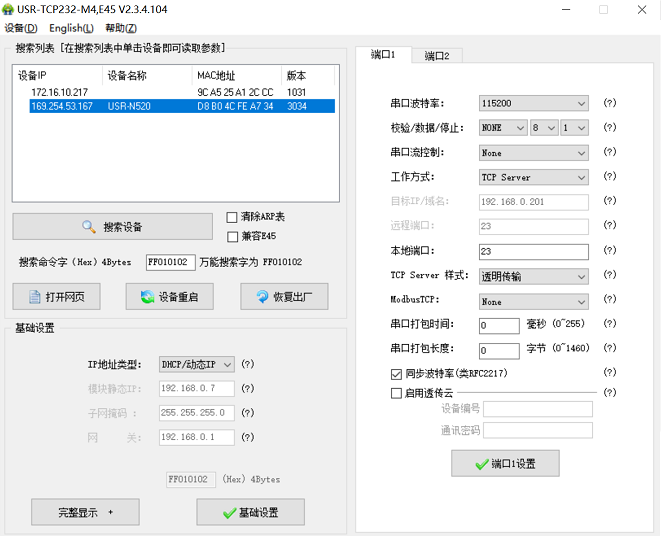

4. 打开设置软件,点击“搜索设备”当搜索列表中出现N520的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

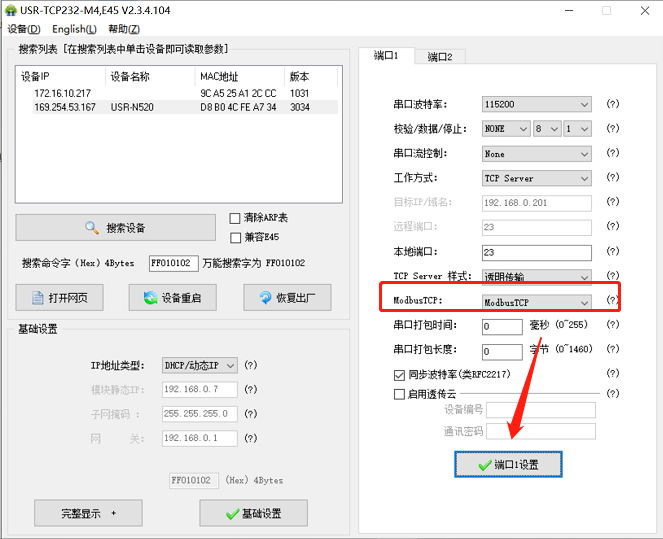

5. 下图中使能modbus TCP功能,设置完成后,重新搜索一次,确认参数是否修改成功

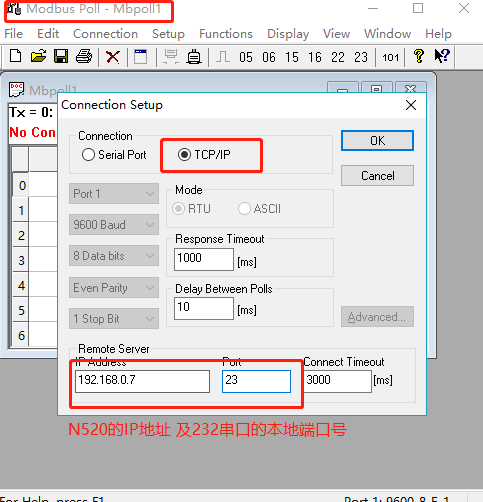

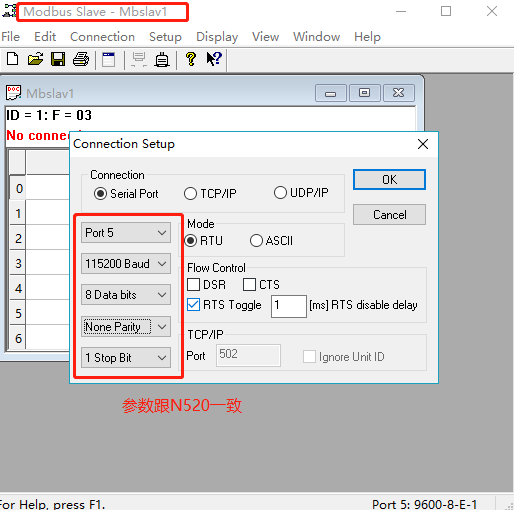

6.  打开modbus poll和modbus slave软件,分别设置参数

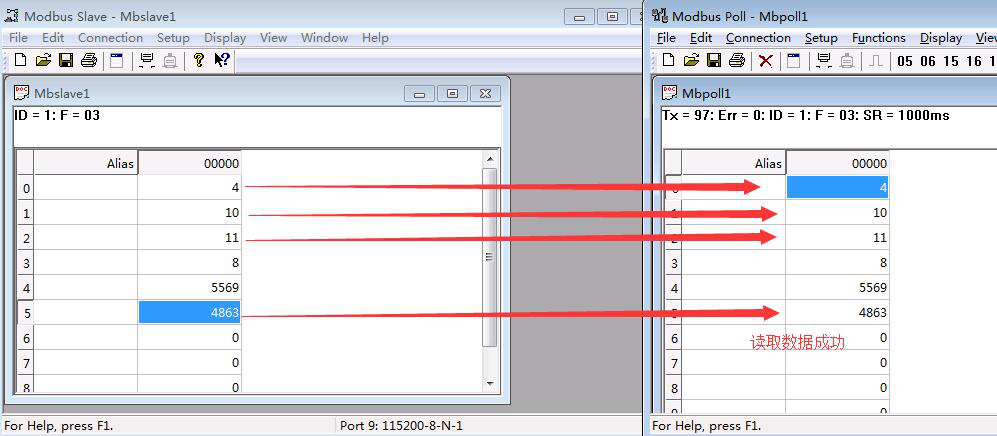

7. 测试结果



N520基本测试通信和使用方法:

http://www.usr.cn/Faq/236.html
