USR-N520与虚拟串口一对一通信(232串口为例)

2020-03-12

分享到:
{}

1.请先下载下面所需的测试软件:

虚拟串口软件 http://www.usr.cn/Download/31.html



M4系列设置软件http://www.usr.cn/Download/230.html



网络助手、串口助手二合一软件 http://www.usr.cn/Download/27.html



测试

1. 硬件连接

DHCP:电脑串口——Usb232——USR-N520串口服务器——网线——路由器——电脑(和520同一网段)

2. 电脑配置

按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。





3.设置查看520的参数做服务端时候的设置

点击“搜索设备”,当搜索列表中出现520的设备后,单击搜索到的设备,设置配置信息并保存动态IP



4. 查看串口号

在设备管理器中查看端口信息,确定520串口使用的串口号,如下图所示电脑端口号为COM9



5. 创建虚拟串口(手动添加)



6.  通讯测试

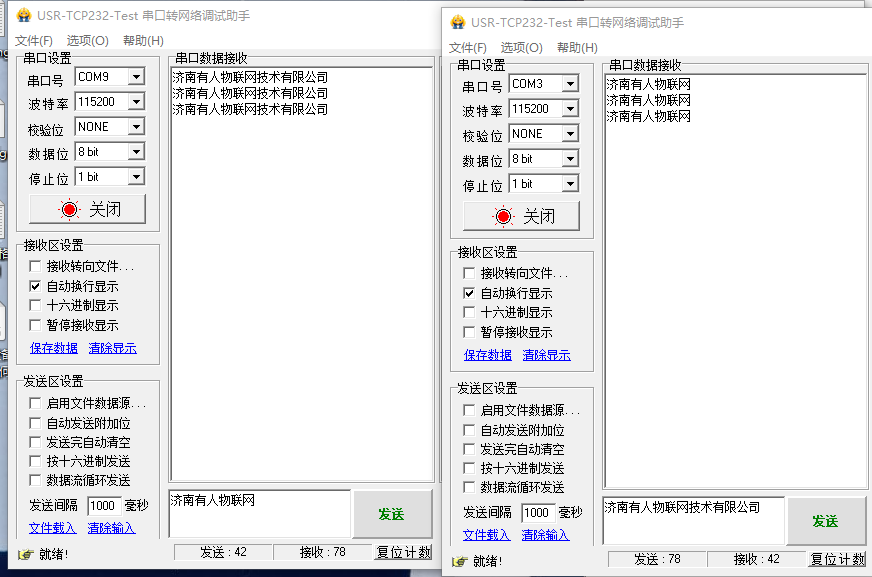

同时打开两个串口转网络助手软件。一个选择虚拟串口,一个选择COM9,即可进行收发测试

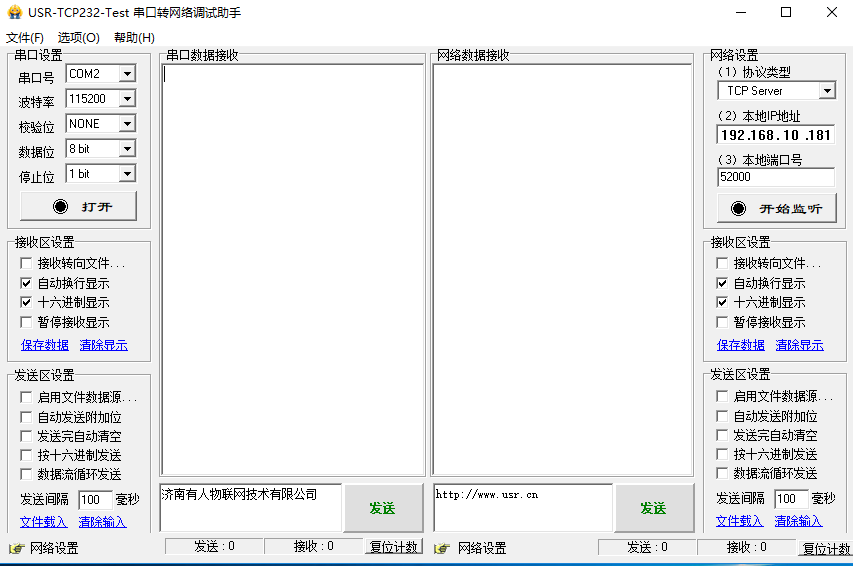

以下是当520做客户端时候的设置:





其他案例:

USR-N520基本测试通信和使用方案:http://www.usr.cn/Faq/236.html
