一.资料下载

  以太网模块USR-TCP232-E2 说明书

  USR-TCP232-E2 硬件设计手册

  USR-TCp232-E2 软件设计手册

  以太网M4系列设置软件

  【USR-TCP232-Test】 有人网络调试助手 串口调试助手二合一

  虚拟串口软件

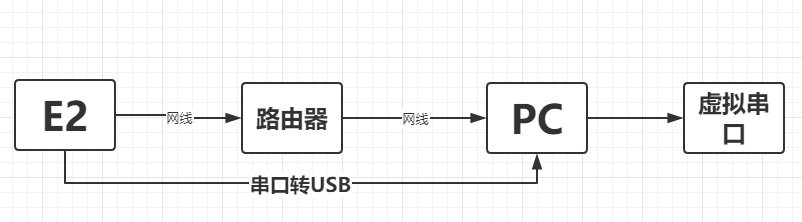

  二.硬件连接

  1.DHCP/动态获取IP：

  电脑串口——USB转232串口服务器——网线——工业路由器——电脑(和以太网模块E2同一网段)

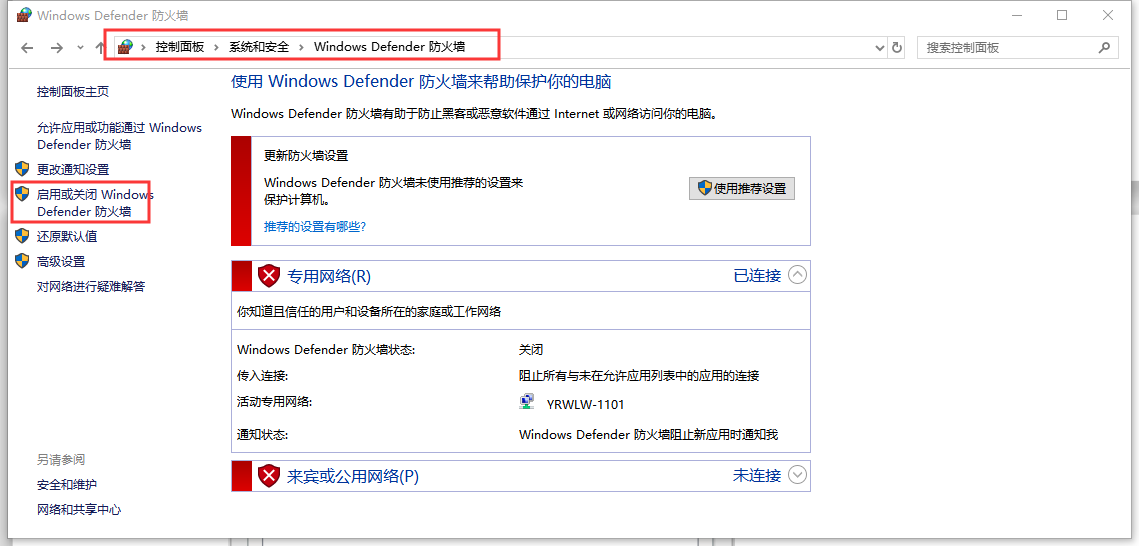

  2.按路径：控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件

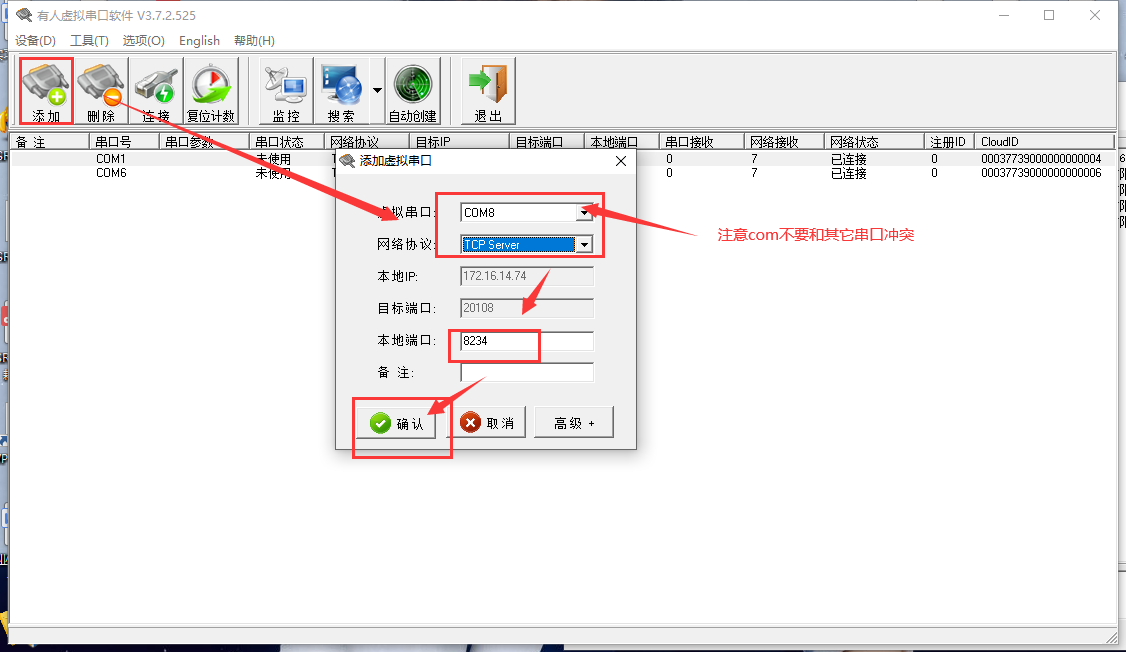

  3. 创建虚拟串口(手动添加)

  4.设置查看E2的参数(做客户端时候的设置)

  点击“搜索设备”，当搜索列表中出现E2的设备后，单击搜索到的设备，设置配置信息并保存(动态Ip)

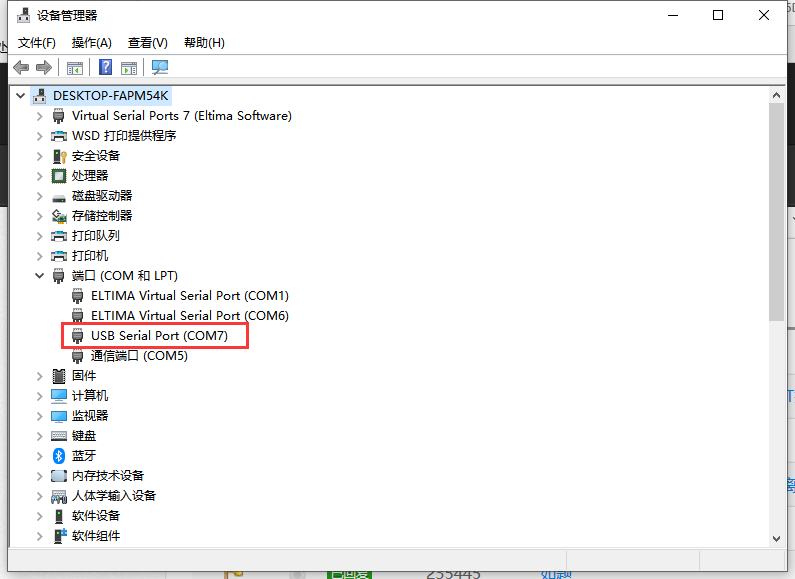

  4. 查看串口号

  在设备管理器中查看端口信息，确定K7串口使用的串口号，如下图所示电脑端口号为COM7

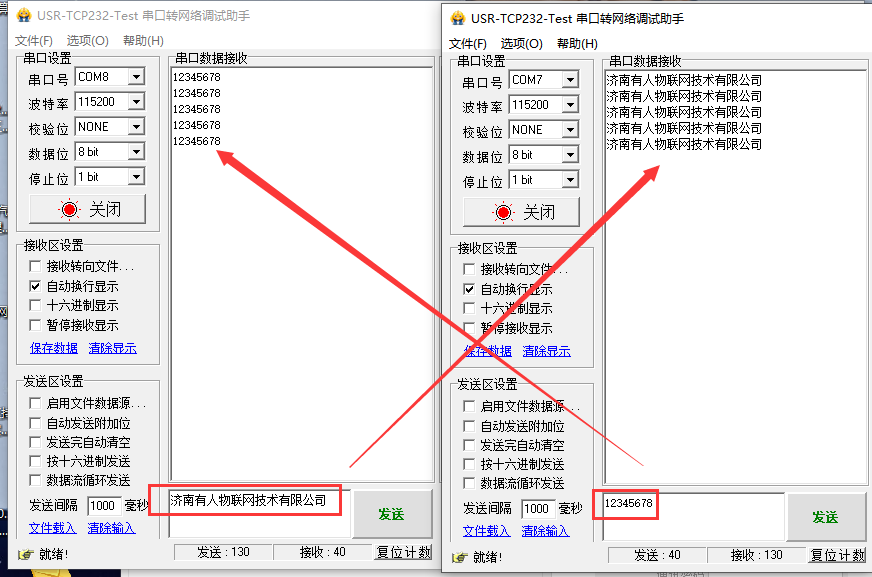

  5. 通讯测试

  同时打开两个串口转网络助手软件。一个选择虚拟串口，一个选择COM7，即可进行收发测试
