USR-WIFI232-B2 AP模式的4种工作方式
2020-06-13


  https://www.usr.cn/Download/469.html

  第12页拨码开关

  第13页串口引脚定义

  https://www.usr.cn/Download/230.html

  M4设置软件下载连接

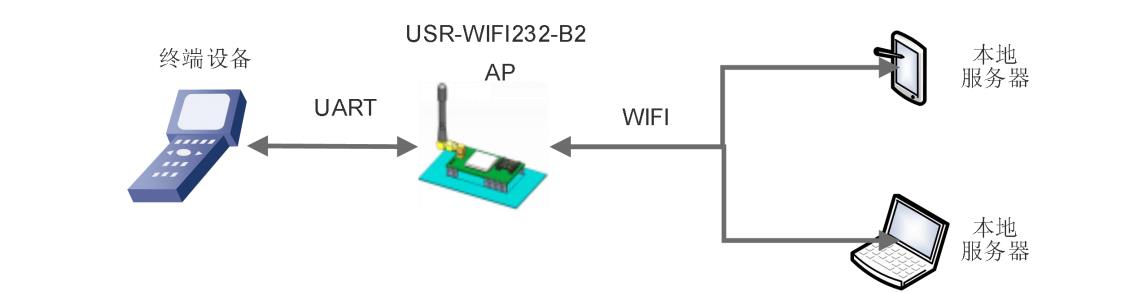

  连接框图

  一、调试方法准备工作:

  USR-N510使用直流电源适配器12V供电。

  用USB-RS232串口线、232转接线接电脑和USR-N510。

  拨码开关都朝下,是232串口功能。

  N510网口用网线连接电脑网口,电脑Ip和USR-N510的Ip设置同一网段。

  二、参数设置:

  USR-N510网口用网线连接电脑网口,电脑Ip和USR-N510的Ip设置同一网段。USR-N510默认Ip是192.168.0.7。因此电脑设置静态Ip,192.168.0.201,子网掩码 255.255.255.0,网关192.168.0.1。

  1、修改Ip获取方式DHCp:

  用M4设置软件搜索USR-N510的Ip,192.168.0.7,USR-N510用串口设置软件设置DHCp,动态获取Ip。


  2、连接路由器搜索Ip:

  N510网口用网线接路由器,电脑也连接同一个路由器。用M4设置软件搜索USR-N510的Ip 192.168.12.199


  3、设置UDp广播参数:

  USR-N510 工作方式UDp 目标Ip 255.255.255.255 远程端口8899 本地端口23


  三、数据传输调试:

  在电脑下载,并安装打开USR-TCp232-TEST 串口网络助手。建立UDp连接,就可以实现N510串口和网络之间数据传输。

  假如多个电脑和N510连接同一个路由器,其他电脑下载并安装打开USR-TCp232-TEST 串口网络助手,同样建立UDp连接,实现N510串口数据通过UDp广播发给多个电


  设置步骤:

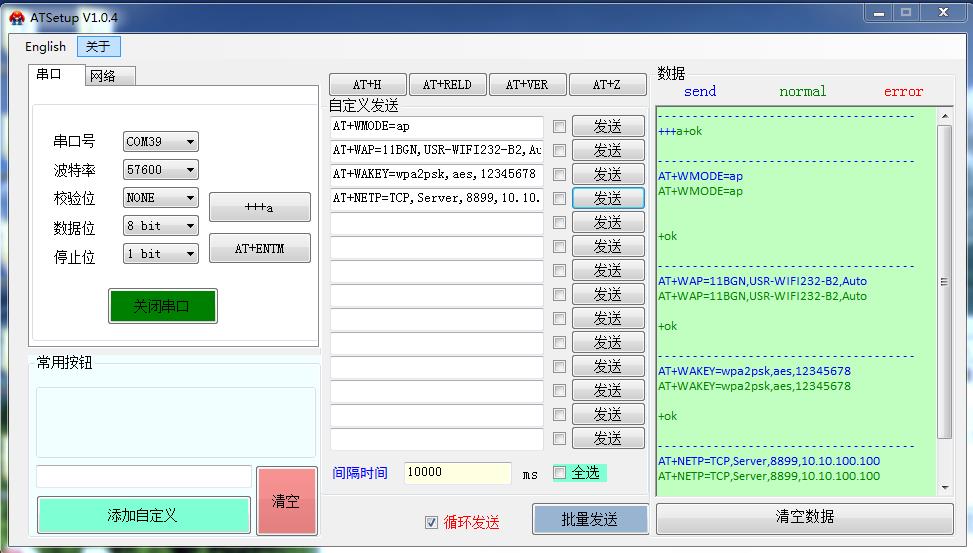

  USR-WIFI232-B2用AT指令设置Ap模式连接路由器的方法:

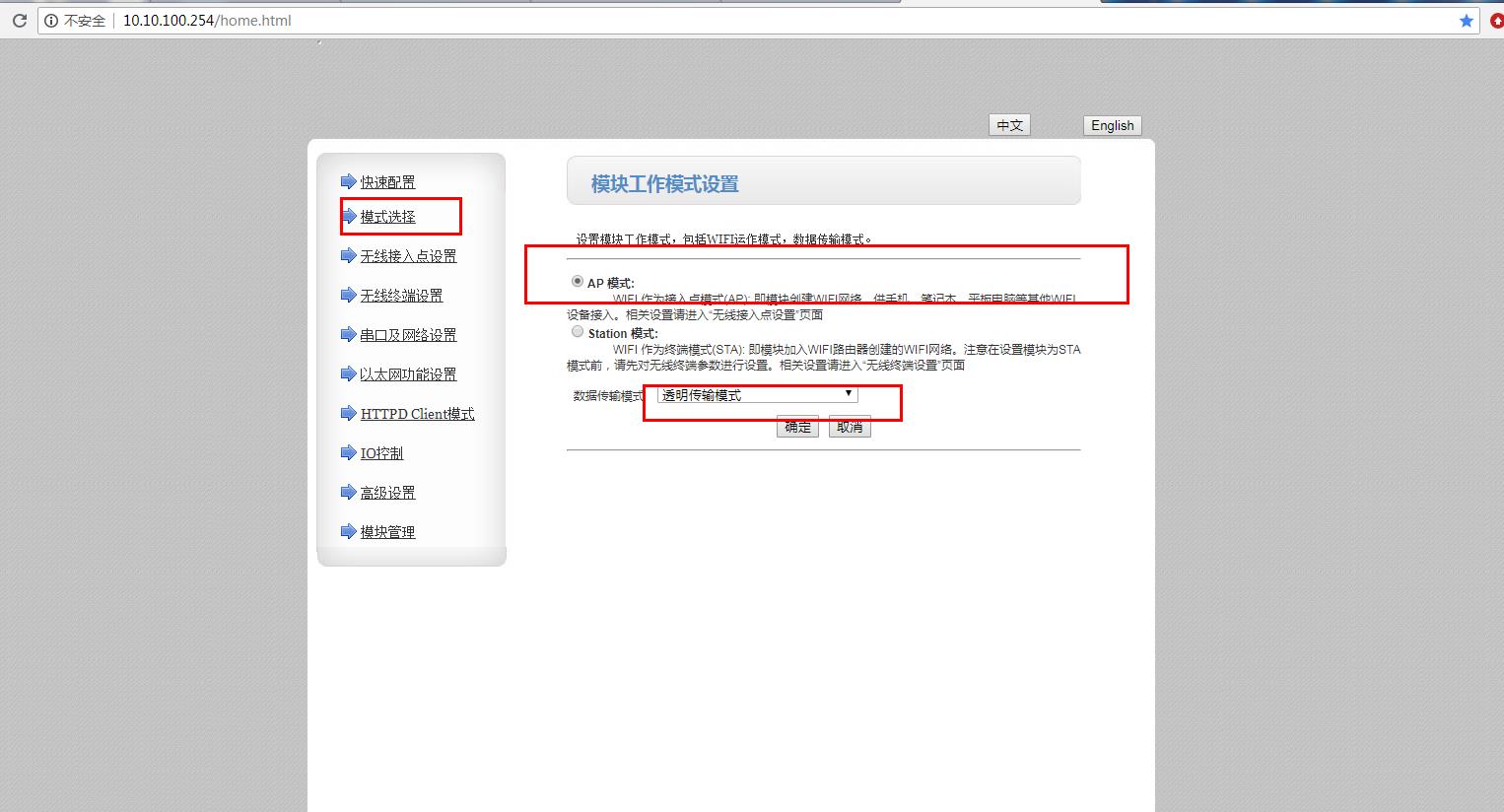

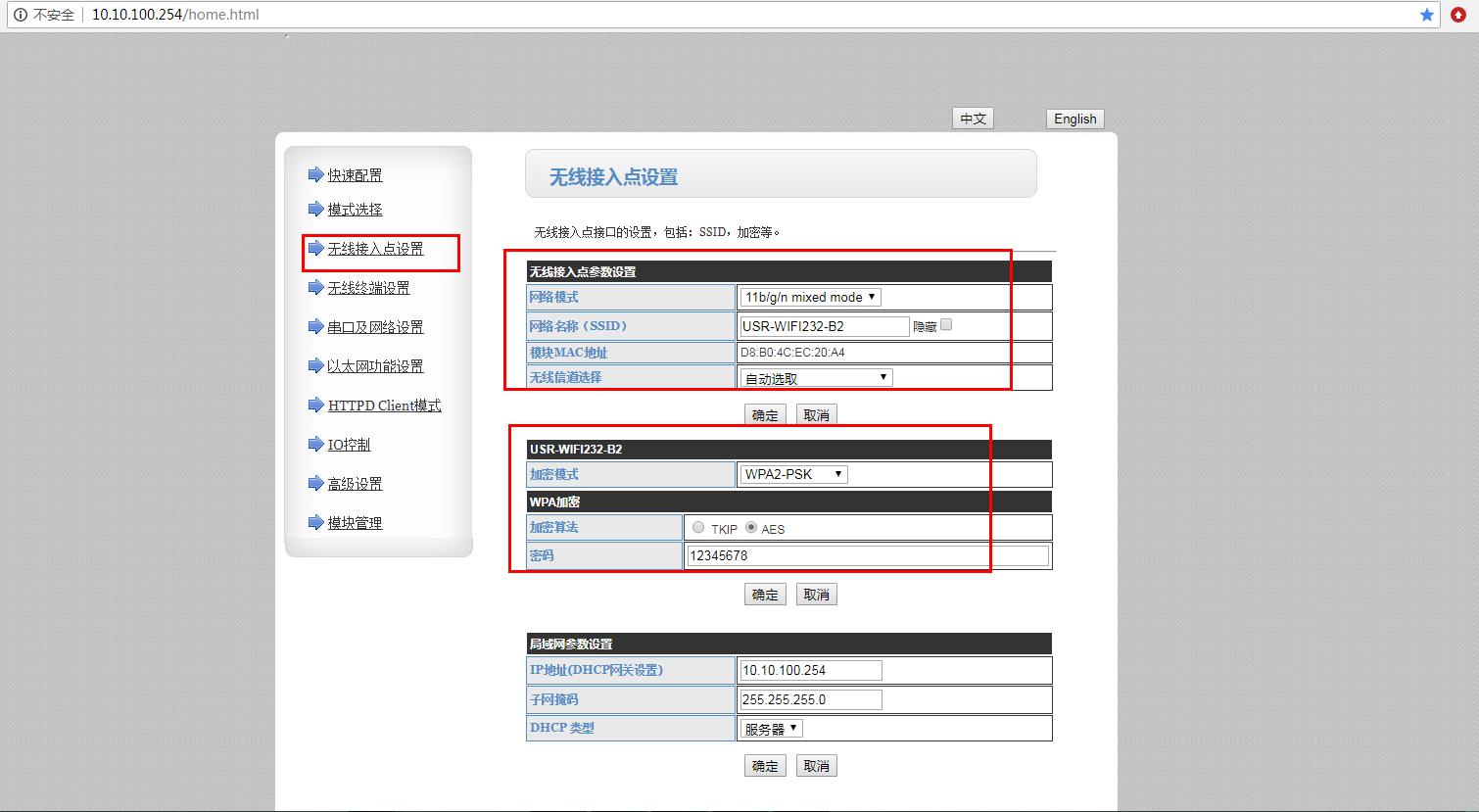

  USR-WIFI232-B2设置Ap模式,电脑连接USR-WIFI232-B2的wifi。电脑浏览器输入B2的Ip,登录B2内置网页,可以配置参数,修改参数之后保存重启。



  USR-WIFI232-B2用USB-RS232串口线连接电脑。

  用USR-WIFI232-B2的Ip 10.10.100.254 登录USR-WIFI232-B2的网页,然后修改W610的串口参数。测试4种工作模式下,串口和网络的数据透传。

  在电脑上用USR-TCp232-TEST软件测试,打开COM口,网络端设置参数。

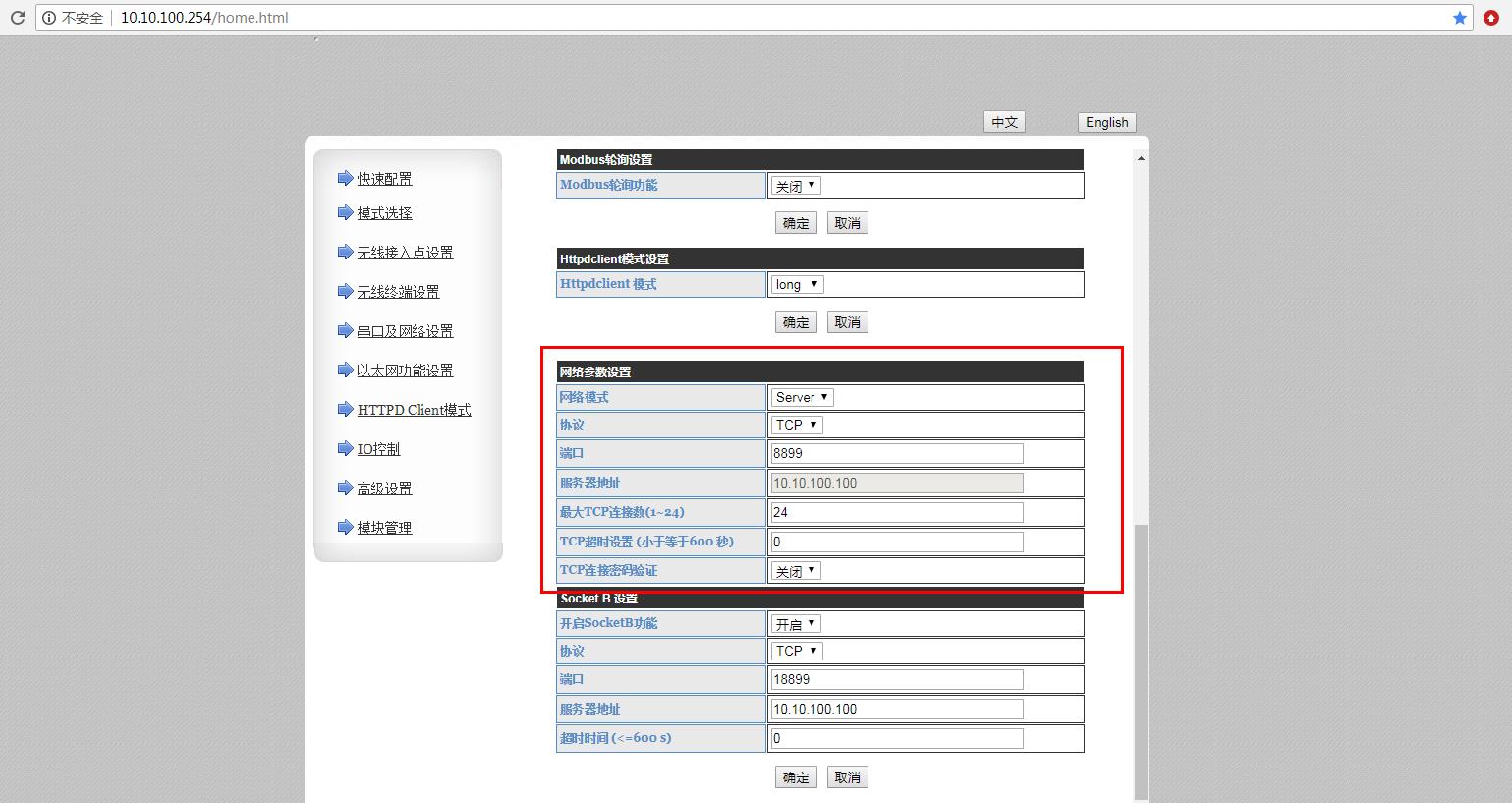

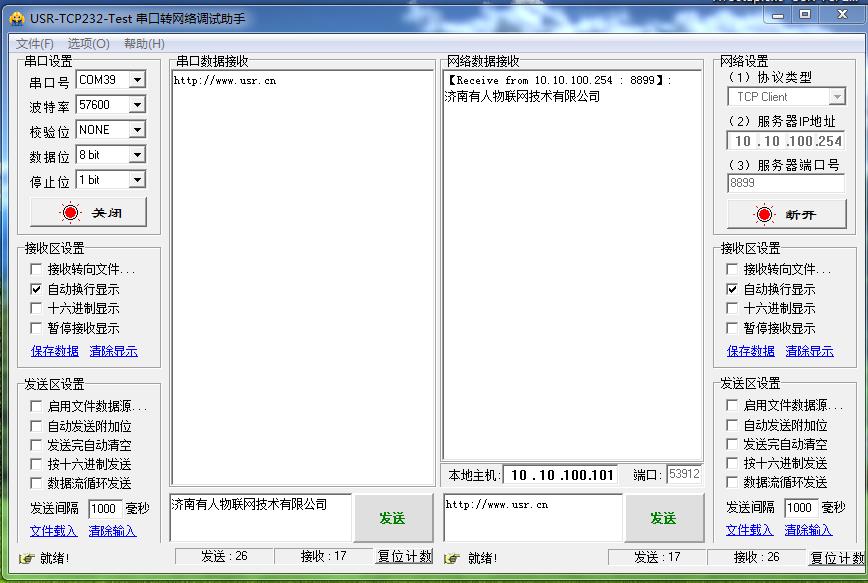

  一、 USR-WIFI232-B2 做TCp server,电脑做TCp client

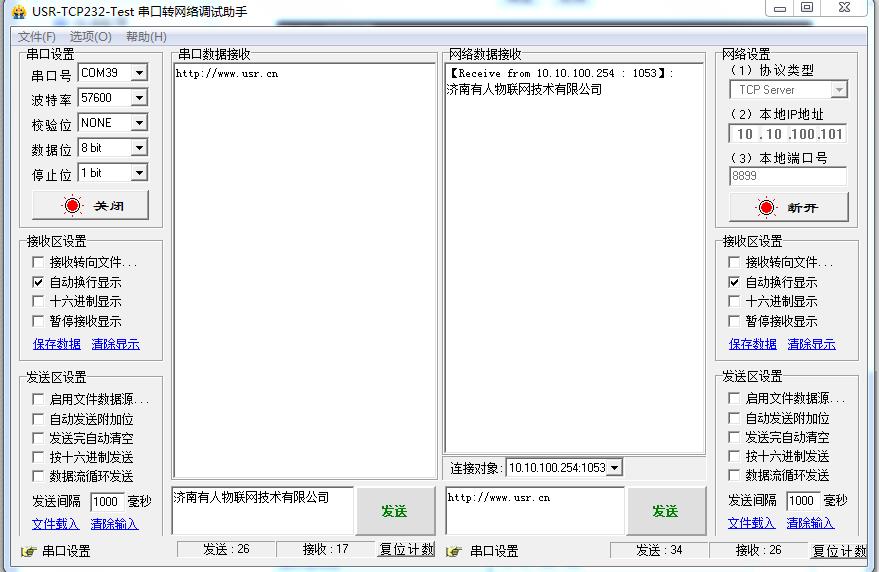

  二、 USR-WIFI232-B2 做TCp client,电脑做TCp server

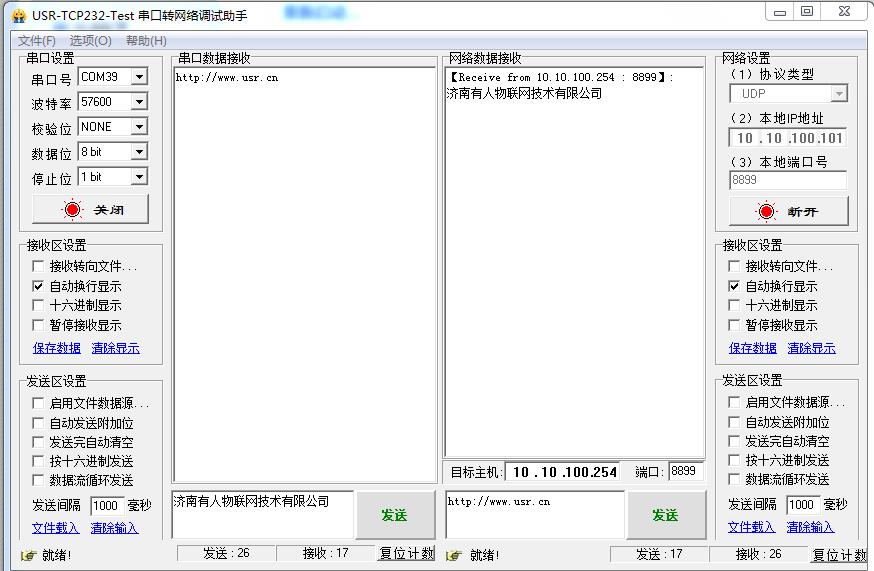

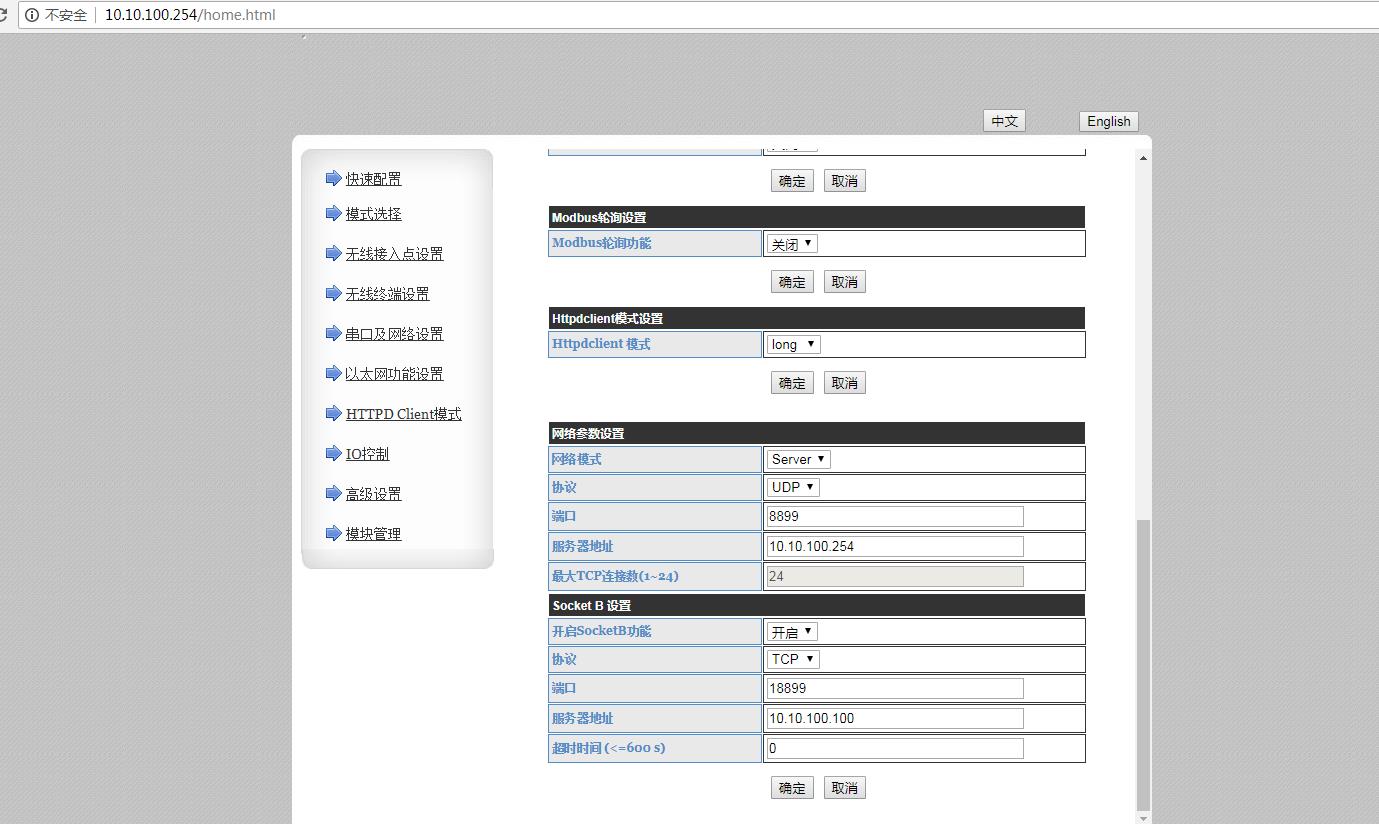

  三、 USR-WIFI232-B2 做UDp server

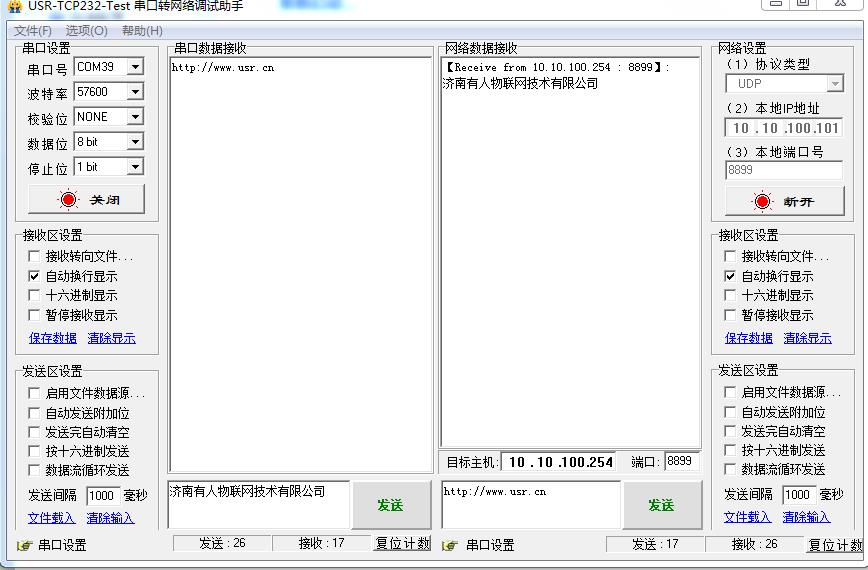

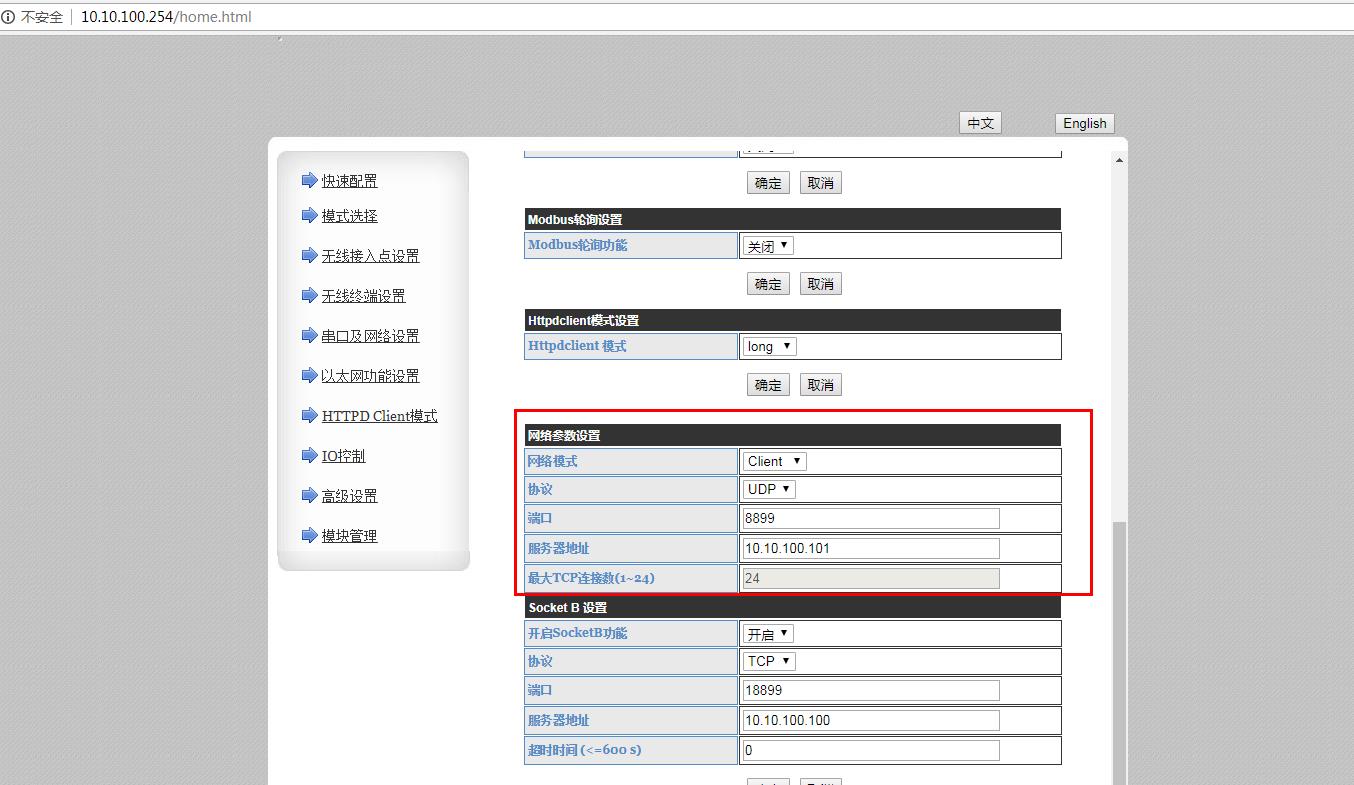

  四、 USR-WIFI232-B2 做UDp client



  脑UDp接收。
