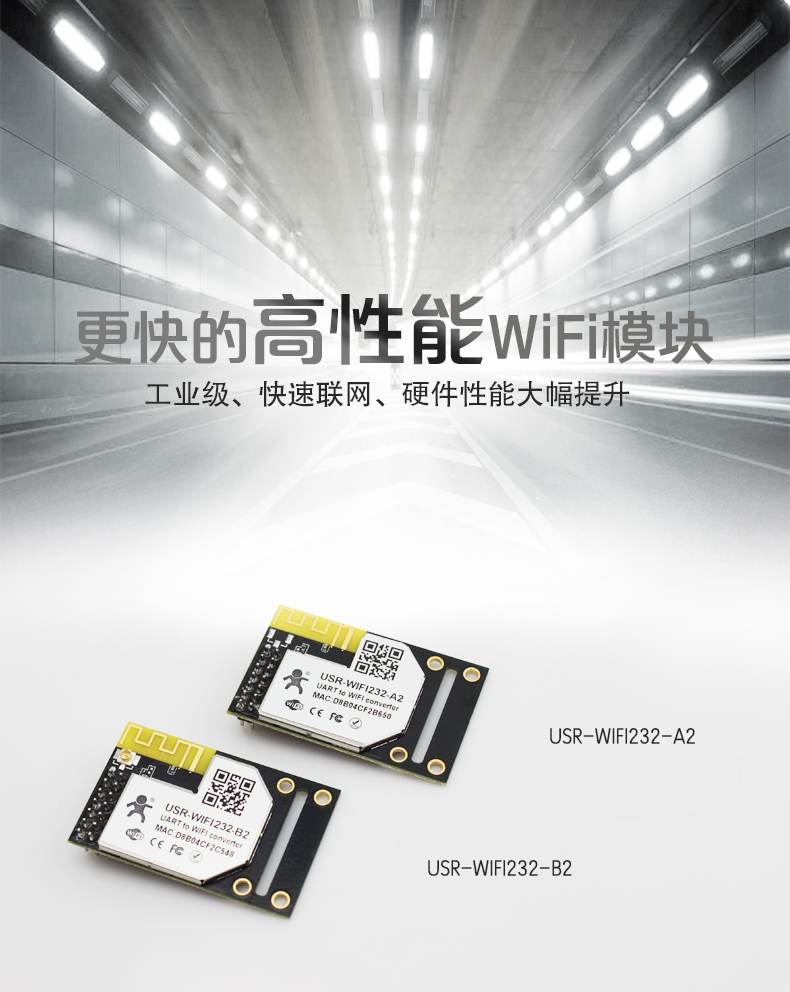

有人物联网推出高性能wifi模块替代方案——更快更便宜的wifi模块震撼上市!
2016-06-17


wifi模块

  WIFI模块A2/B2是A/B的替代方案,性能提升,价格更低。现对使用A/B的批量用户提供免费替换测试样品。

串口wifi模块

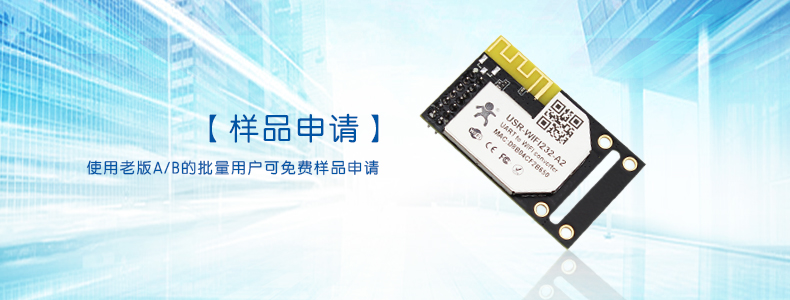

  样品申请:内置天线版 USR-WIFI232-A2 -- http://www.usr.cn/Sample/index/number/USR-WIFI232-A2

                     外置天线版 USR-WIFI232-B2 -- http://www.usr.cn/Sample/index/number/USR-WIFI232-B2

WIFI模块串口

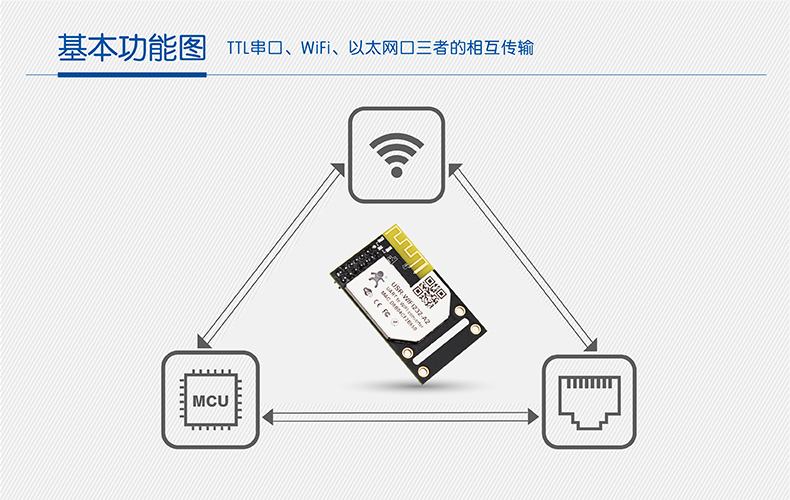

  wifi模组USR-WIFI232-A2/B2是一款工业级一体化802.11 b/g/n模组,实现TTL串口、WIFI无线网络和以太网口双向透明传输。传统的串口设备或MCU控制设备利用WIFI模块可以快速接入WIFI无线网络。


新老WIFI模块对比

wifi无线模块

  串口wifi模块A2/B2与A/B的引脚尺寸完全兼容,A2/B2去掉尾部的PCB可以让体积更小。

WIFI模块串口

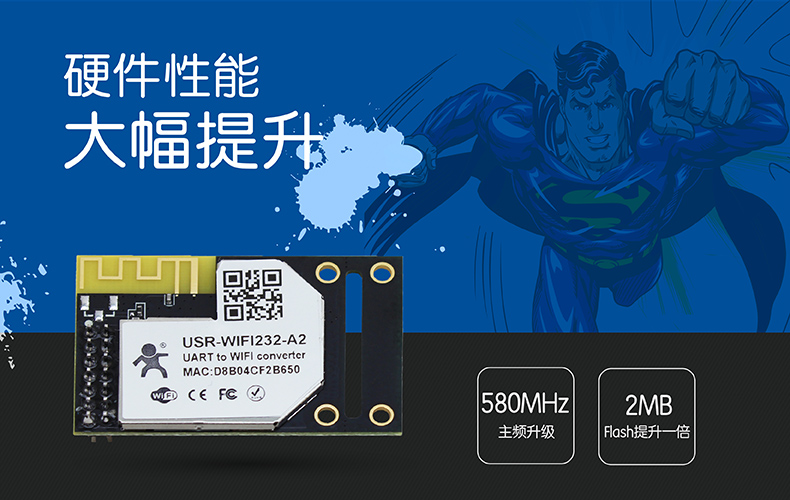

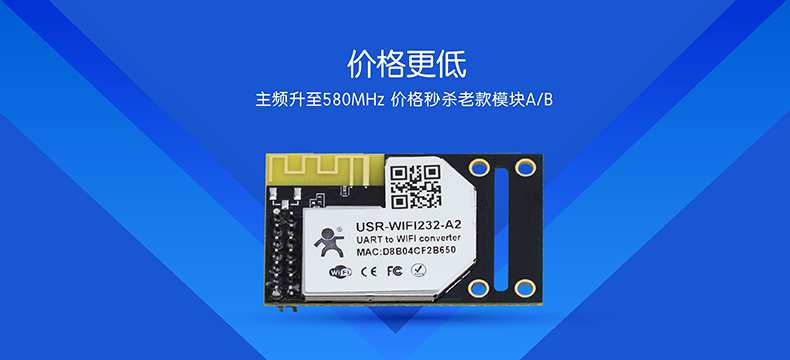

  串口转WIFI模块A2/B2采用新方案,主频升级至580MHz,Flash提升至2MB。

wifi模块价格

  硬件提升、功能增加、体积更小,成本却更低!



WIFI模块工作模式

wifi模块参数

  1.透明传输模式:

  A2/B2支持串口透明传输模式,在此模式下,所有需要收发的数据在串口与wifi之间不做任何解析,最大程度的降低用户使用的复杂度。

  透传模式可以完全兼容用户原有的软件平台,用户设备基本不用做软件改动就可以实现此功能。

  2.串口指令模式:

  串口指令模式是指A2/B2wifi模块做UDP Client或TCP Client时,允许用户将串口的数据发往不同的服务器端,而不受Socket数量的限制。

  用户的MCU只要按照规定的格式发送数据包,模块将数据自动解析,将符合协议的发送到特定的服务器端。

  3.GPIO模式:

  串口wifi模块工作在GPIO模式时,PC或其它网络设备可以通过WIFI与模块连接,通过命令控制GPIO或读GPIO状态。

  4.Httpd client模式:

HTTPD CLIENT

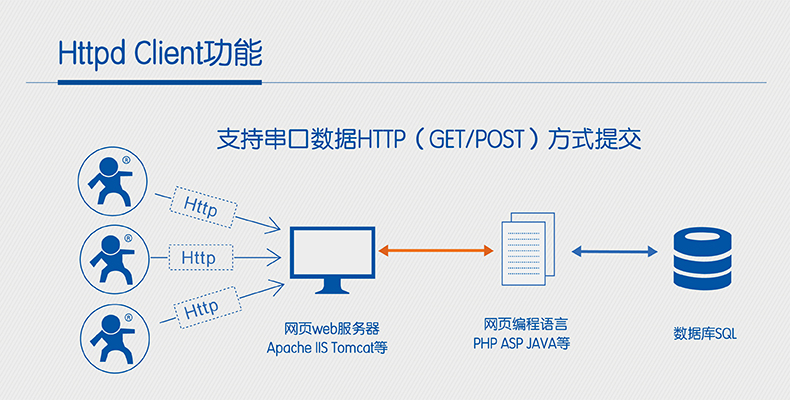

  此模式将数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

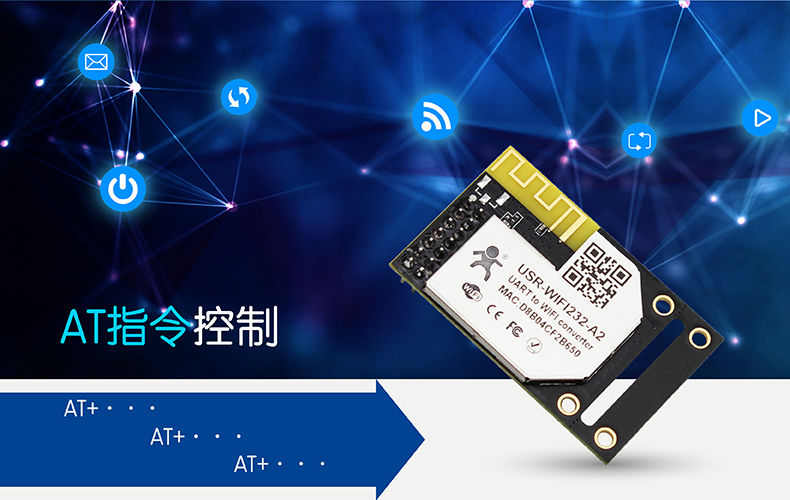

   5.AT命令模式:

WIFI模块AT指令

  A2/B2有丰富的AT指令集来进行控制。在AT命令模式下,用户可以发送AT命令来查询模块的当前状态或设置模块的参数。


硬件接口

WIFI模块串口

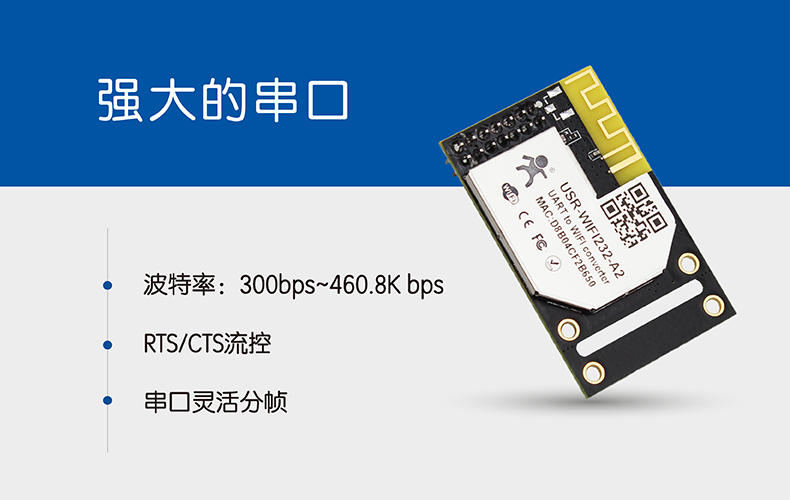

  WIFI模块支持RTS/CTS流控制,当通过串口传输数据时,或者与单片机进行通信时,由于两端的处理速度不同,出现接收端的数据缓冲区已满,而发送端依然在发送数据,造成数据丢失。流控制可以解决这种数据丢失的问题。

wifi模块同步波特率

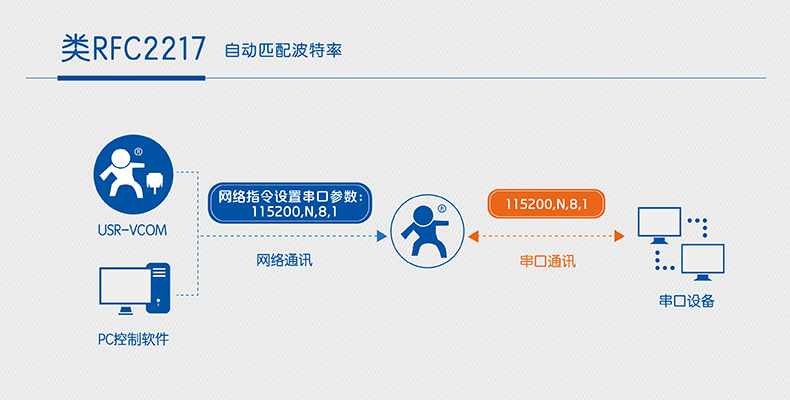

  同步波特率RFC2217是一个通过以太网即时修改设备串口参数的一个标准协议,动态改变模块串口波特率、数据位、校验位、停止位。

串口wifi模块

  串口WIFI模块A2/B2采用工业级方案,轻松适应多种工业场景。

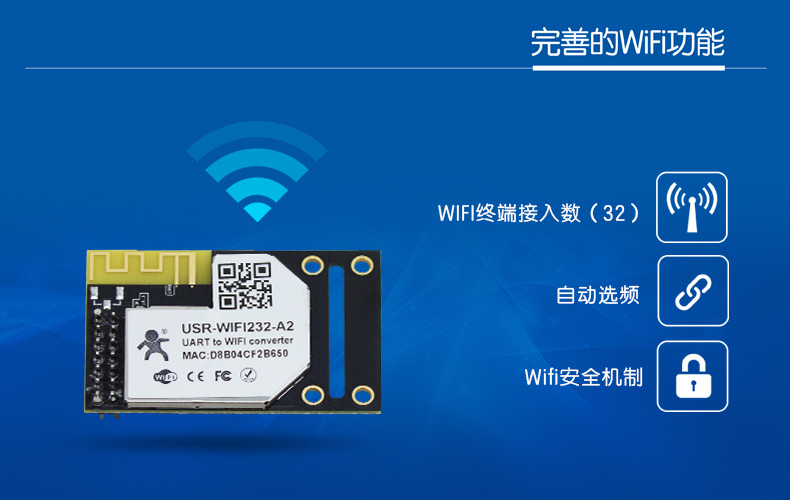

WIFI特性

WIFI模块信号

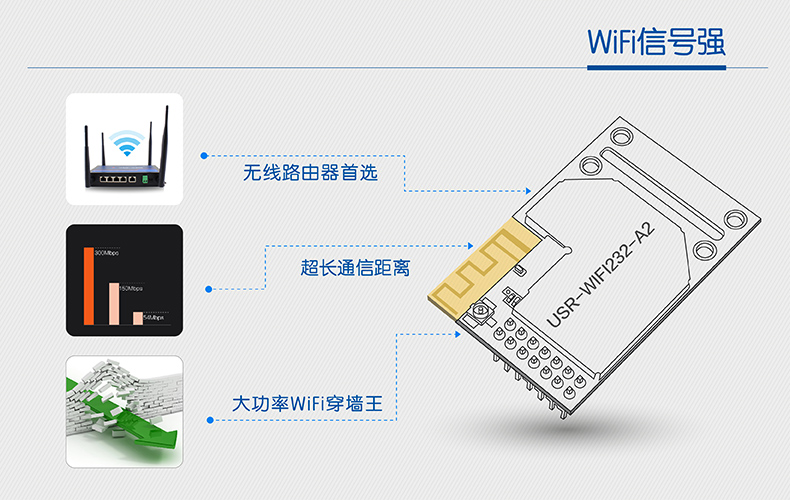

  A2/B2wifi模块超高的主频可以轻松应对大功率企业/工业级无线路由器。模块信号强悍、稳定,A2内置天线的传输距离可达到200m,B2加载外置天线传输距离可至280m。同时,模块的穿墙性能优异,最大限度保证信号平稳。

WIFI模块STA

  串口wifi模块A2/B2作为AP热点可以同时容纳32个wifi客户端同时接入,也可同时容纳32个TCP客户端。

  自动选频:模块工作在STA模式时,会根据AP的无线信道自行调整为与AP相同的信道,并接入。模块工作在AP模式时,可以设置为自动选频模式,根据周围环境,选择信号较好的无线信道。

  A2/B2支持多种无线网络加密方式,如WEP/WPA/WPA2等,能充分保证数据的安全传输。


网络功能

  WIFI模块A2/B2支持多种网络协议:DHCP/DNS/TCP Client/TCP Server(32个client数量)/UDP Client/UDP Server/HTTPD Client/Websocket

串口wifi模块以太网口

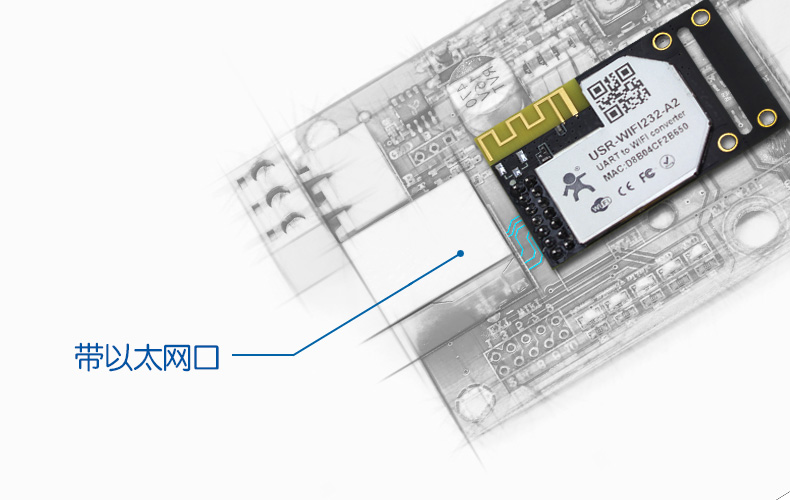

  串口wifi模块A2/B2提供一个100M以太网接口,通过这个接口,用户可以实现WIFI口、串口、以太网口、三个接口互通。

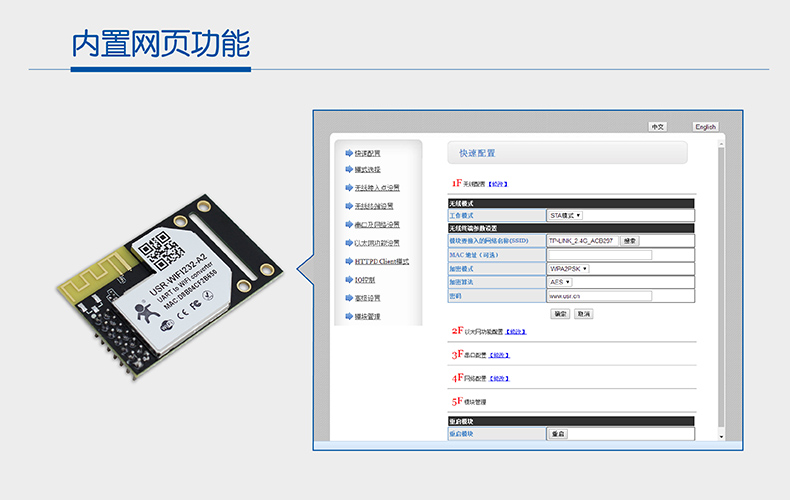

WIFI模块内置网页

  A2/B2支持内置网页,通过网页设置参数。

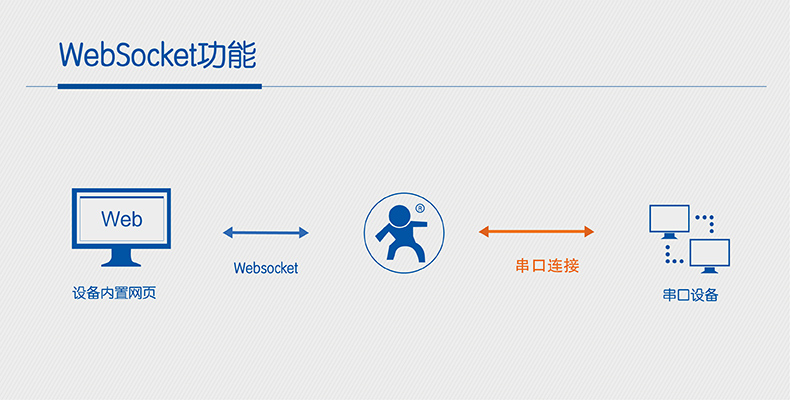

wifi模块websocket

  Websocket功能是模块网页与模块的串口进行数据交互。

  Websocket server的功能可以让模块的串口跟网页进行实时交互,取代早先的HTTP GET、POST、PUT的方式,响应速度更快。

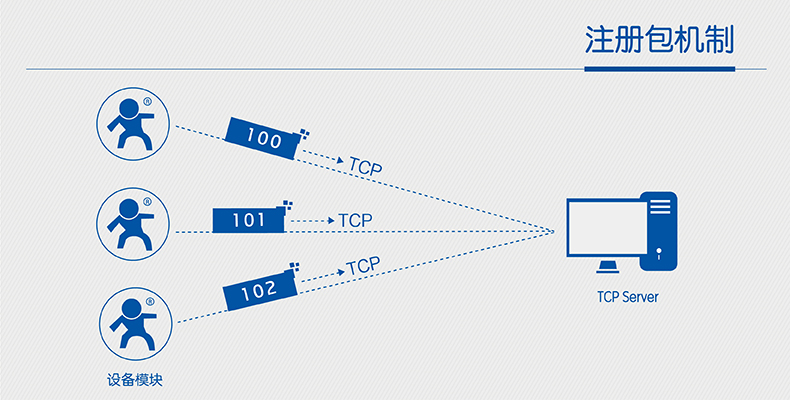

WIFI模块注册包

  WIFI模块注册包机制分为两种方式:连接即发注册包,数据前边带注册包。

  连接即发注册包:当TCP建立链接时,先发送一个注册包,注册包可以设置,用于服务器识别链接,之后数据正常发送。

  数据携带注册包:发送每一条数据,数据都由注册包和数据组成,注册包在前,用于服务器识别对应的设备,然后绑定到服务器端。

串口WIFI模块固件

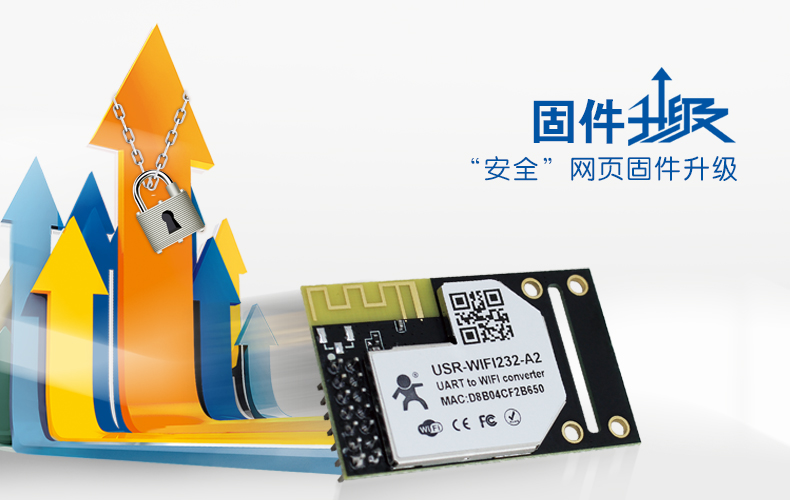

  串口wifi模块A2/B2支持网页在线固件升级,一键安装,更安全。


无线组网方式

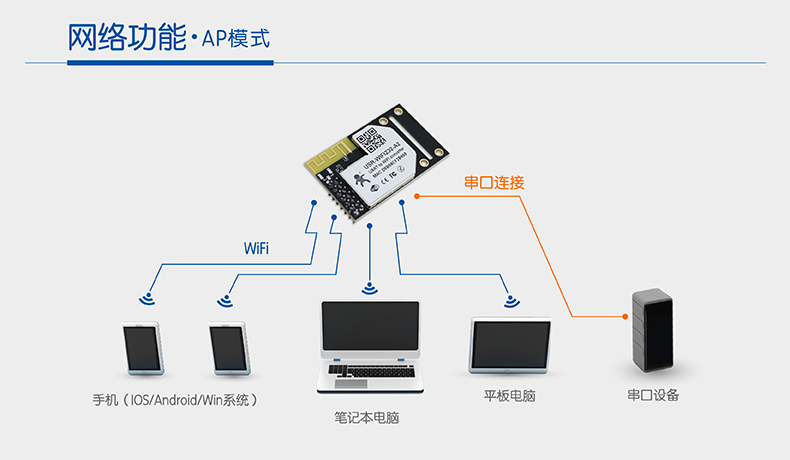

APwifi模块

  串口wifi模块作为AP模式,可以达到手机/PAD/电脑在无需任何配置的情况下,快速接入模块进行数据传递。另外,还可以登陆模块的内置网页进行参数设置。

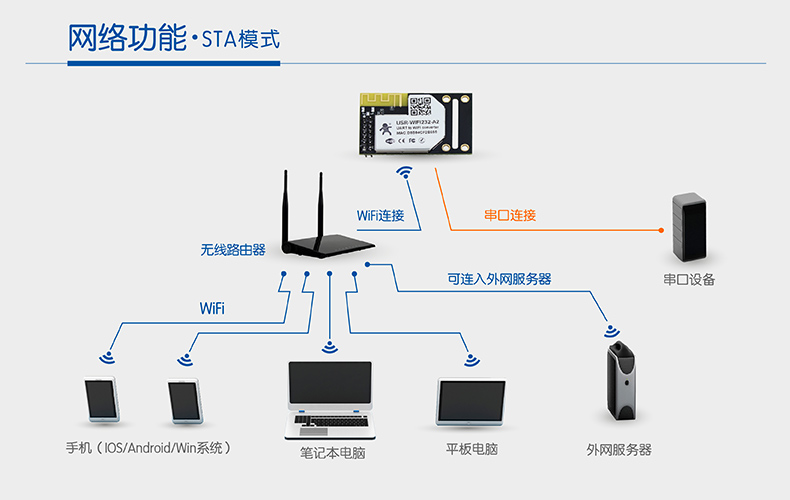

STAwifi模块

  串口wifi模块作为STA是一种最常用的组网方式,由一个路由器AP和许多STA组成,如下图。其特点是AP处于中心地位, STA之间的相互通信都通过AP转发完成。

串口转wifi模块

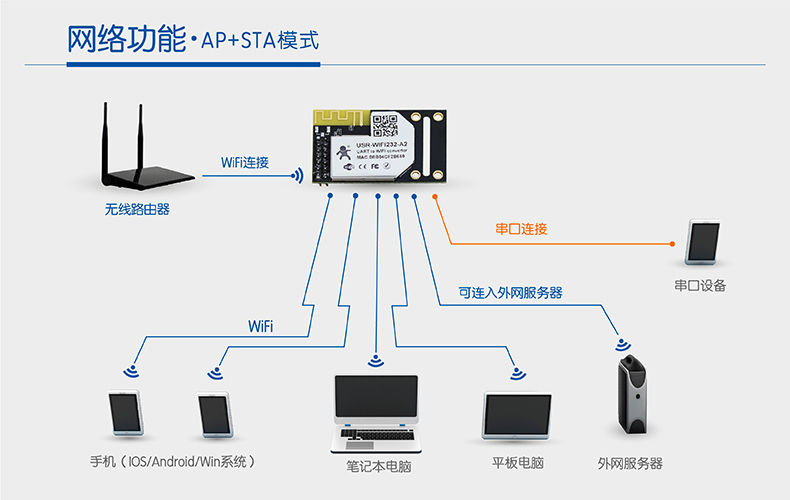

  串口wifi模块可以同时启用AP、STA,即模块同时支持一个AP接口,一个STA接口。模块开启AP+STA的功能后,模块的STA和AP接口同时可用。

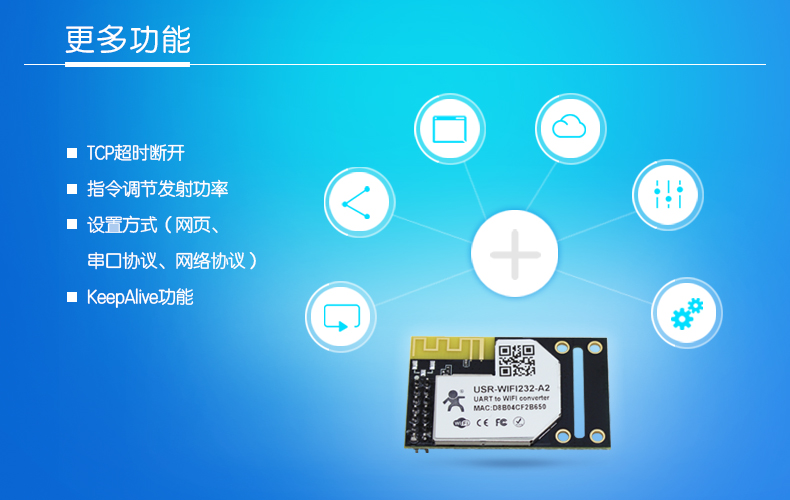

更多功能

wifi模块

  更多简单方便的功能等你来体验!TCP超时断开、指令调节发射功率、设置方式(网页、串口AT指令、网络AT指令)、KeepAlive等功能。

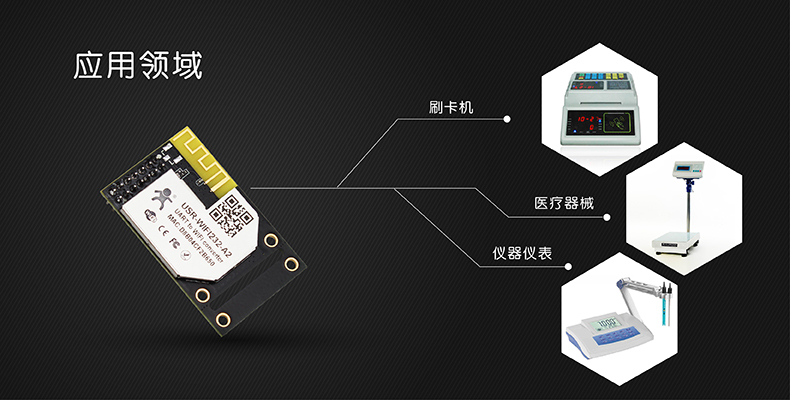

应用领域

wifi模块应用领域

  wifi模块A2/B2采用业内工业级最高性能嵌入式结构,可完美应用在刷卡机、医疗器械、仪器仪表、手持POS机、打印机、光伏逆变器、工厂自动化、环境监测等具体领域。
