串口服务器应该如何测试

  为了测试串口到网络的通讯转换,我们将串口服务器USR-TCP232-410S的串口通过串口线(或USB转串口线与计算机相连接,通过网线将410S的网口与PC端的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给410S供电,连接示意图如图所示:

串口服务器应该如何测试

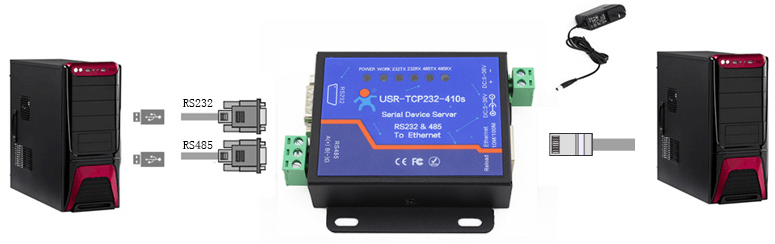

  图 1 硬件连接示意图

  注:

  1、 图示中电源和连接线要求均为有人配套线和设备

  2、此次测试只涉及到RS232,RS485连接线不需要连接

  3、图中两台PC为同一个PC

  为了防止很多用户在应用中出现的搜索不到,ping不通,还有打不开网页等问题。在硬件连接好之后,使用串口服务器410S之前,先对电脑进行如下内容的检测,也就是通常所说的网络检测环境。

  1) 关闭电脑的防火墙和杀毒软件(一般在控制面板里)。

  2) 关闭与本次测试无关的网卡,只保留一个本地连接。

  3) 对于服务器直连PC的情况,必须要给你的电脑设置一个静态的,与410S的IP在同一个网段的IP,比如:192.168.0.201。

串口服务器的PC机本地连接设置

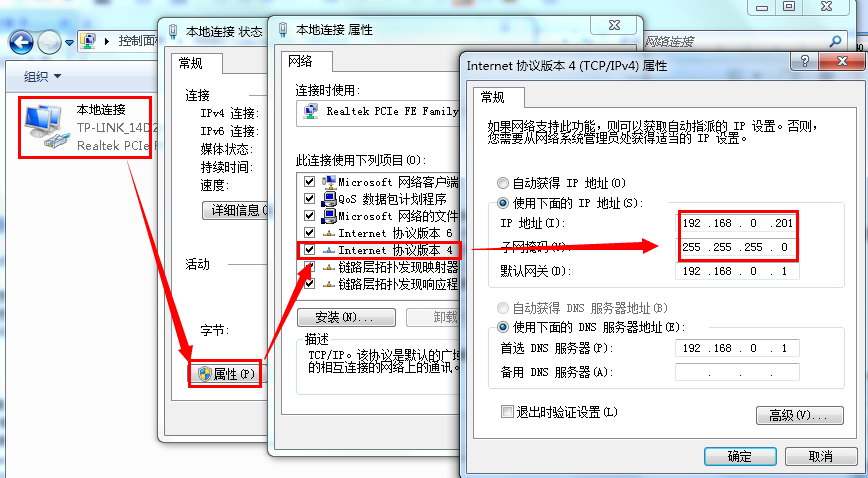

  图 2 PC机本地连接设置
