蓝牙模块的硬件测试环境

  蓝牙模块从机模式类似于市场上的智能手环等设备,蓝牙模块USR-BLE100支持标准的BLE通信协议,用户可以自主开发软件,通过手机等主机设备与模块相连接,进行通讯。所以测试之前需要有支持蓝牙低功耗的设备。

  测试环境:安卓5.0

  测试软件:USR低功耗蓝牙调试助手

  使用串口调试助手打开连接模块的串口号,模块默认出厂波特率为57600,工作模式为从机模式,可以使用AT指令修改参数。

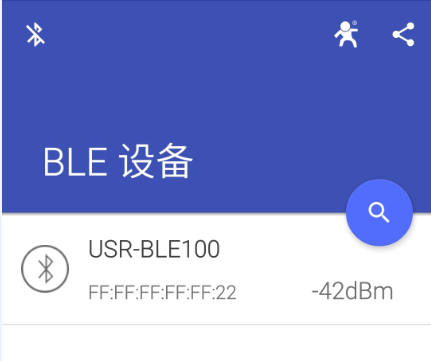

  模块上电之后LINK灯闪烁,时间大约为1秒闪烁一次,使用手机软件进行搜索(放大镜按钮)可以搜索到名为USR-BLE100的设备,如图所示。

蓝牙模块的硬件测试环境

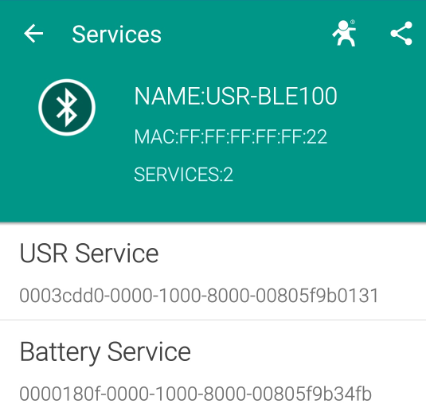

  点击该设备可以与设备建立连接,此时LINK灯变为常亮,软件界面如图所示。

蓝牙模块的测试环境步骤图

  我们点击第一个Service进去,然后选择最下面DEBUG选项点击进入,我们首先点击下面的NOTIFY,点击之后变为STOP NOTIFY,说明进入监听状态,此时我们可以通过串口接收数据,要想发送数据,点击左面的向上的符号,里面有WRITE一项,我们可以点开后输入发送的数据,点击SEND后,串口那边将会收到你发送的数据。

蓝牙模块的硬件测试环境第三步

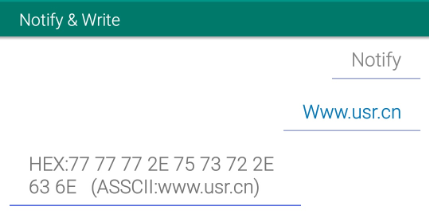

  数据传输如下图所示:

蓝牙模块的测试环境

  <说明>:

  经过测试发现IOS对BLE的支持要比安卓的更好一些,无论是搜索速度和连接速度。这是由于操作系统和硬件原因导致。
