WIFI模块的内置天线

2016-11-24

分享到:
{}

  WIFI模块支持内置天线选项,当客户选择内置天线时,需要遵守以下内置天线注意事项和模组放置位置总体规则:

  在用户的PCB板上,与红色区域(6X8MM)对应的区域不能放置元件和铺GND;

  天线远离金属,至少要距离周围有较高的元器件10MM以上;

  天线部分不能被金属外壳遮挡,塑料外壳需要距离天线至少10MM以上;

WIFI模块的内置天线

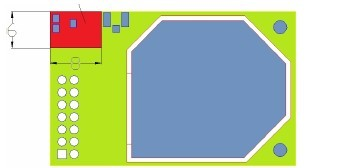

  图 USR-WIFI232-A/B/C内置天线禁布区域

  有人科技建议高性能WIFI模块(如:USR-WIFI232-A/B/C)模组尽可能放置在用户板的如下区域,以减少对天线和无线信号的影响,同时请咨询有人科技技术支持人员协助模组的放置和相关区域的Layout设计。

WIFI模组建议放置区域

  图 模组建议放置区域
