NB-IoT的广覆盖特征体现在哪里

2017-12-26

分享到:
{}

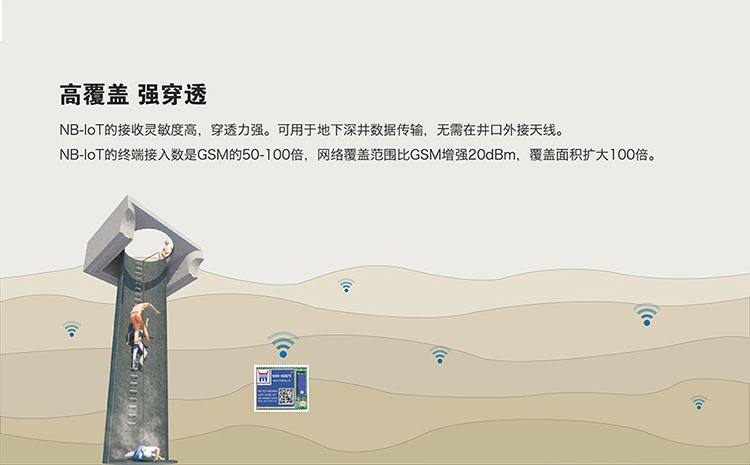

  物联网很多应用场景的网络信号很弱,NB-IoT与GPRS或LTE系统相比,最大链路预算提升了20dB,相当于提升了100多倍。即使在地下车库、地下室、地下管道等普通无线网络信号难以到达的地方也容易覆盖到。

  和GPRS相比,NB-IoT在下行信道上覆盖增强的增益主要来源于重复发送,即同一个控制消息或业务数据在空口信道上发送时,通过多次重复发送,用户终端在接收时,对接收到的重复内容进行合并,来提供覆盖能力。

  在上行方向上,NB-IoT支持3.75kHz、15kHz两种子载波间隔,支持单子载波(Single-Tone)和多子载波(Multi-Tone)资源分配。NB-IoT依赖功率谱密度增强(Power Spectrum Density Boosting,PSD Boosting)和时域重复(Time Domain Repetition,TDR)来获得比GPRS或LTE系统多20dB的覆盖增强。

  功率谱密度增强是把NB-IoT上行的信号发射功率通过更窄带宽的载波进行发送。这样,单位频谱上发送的信号强度便得到了增强,信号的覆盖能力和穿透能力也因此得到了增强。此外,在上行方向上,支持通过信道的重复发送,进一步提升上行信道的覆盖能力。

一般情况下,通信链路的下行覆盖大于上行覆盖,这是因为用户终端的发射功率往往受限,而网络侧远端射频模块发射功率理论上是很容易提升的。在链路预算中,计算最大耦合损耗(Maximum Couping Loss.MCL)时大部分只是计算上行链路。

  NB-IoT将覆盖增强等级(Coverage Enhancement Level,CE level)分为三个等级,根据MCL的数值进行划分。NB-IoT基站eNB与UE之间会根据其所在的CE Level来选择相对应的信息重发次数,划分标准如下。

  ① 常规覆盖(Normal Coverage)MCL<144dB,与现有的GPRS覆盖一致。

  ② 扩展覆盖(Extended Coverage)144dB<MCL<154dB,在现有GPRS覆盖的基础上提升了10dB。

  ③ 极端覆盖(Extreme Coverage)MCL>154dB,在现有GPRS覆盖的基础上提升了20dB。

  考虑很多物联网终端都是在室内部署的,因此室内覆盖也是NB-IoT必须支持的场景之一。在某些极端覆盖情况下,NB-IoT的覆盖增益必须可以超出现有商用系统的20dB以上。

标签 NB-IoT
