WIFI模块 C21系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    WIFI模块 C21系列

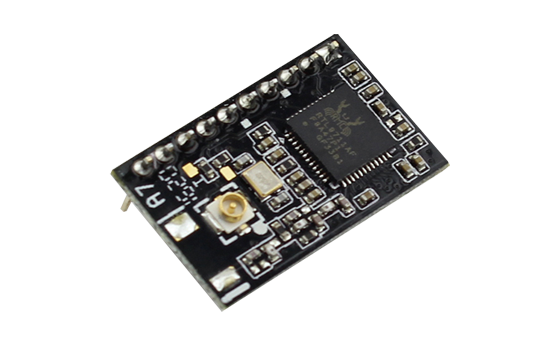

  • 产品型号:USR-C215
  • 产品名称:
    超低功耗串口转WIFI模块 超小尺寸
  • 发布时间:2016-03-04
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答

wifi模块

上市以来,wifi模块C215经过各行业工程商的试用与测试,已获得非常好的市场反馈,大量订单接连不断。作为-T的替代品,C215选用更新的芯片方案(-T使用的11年的老方案),与-T引脚完美兼容,主频从48MHz飞升至166MHz,功能更加丰富,但是价格却比-T便宜了30%左右。还在使用-T和亟需寻找低成本低功耗wifi模块的厂家,C215有能力成为您的下一款wifi模块。

WIFI模块串口

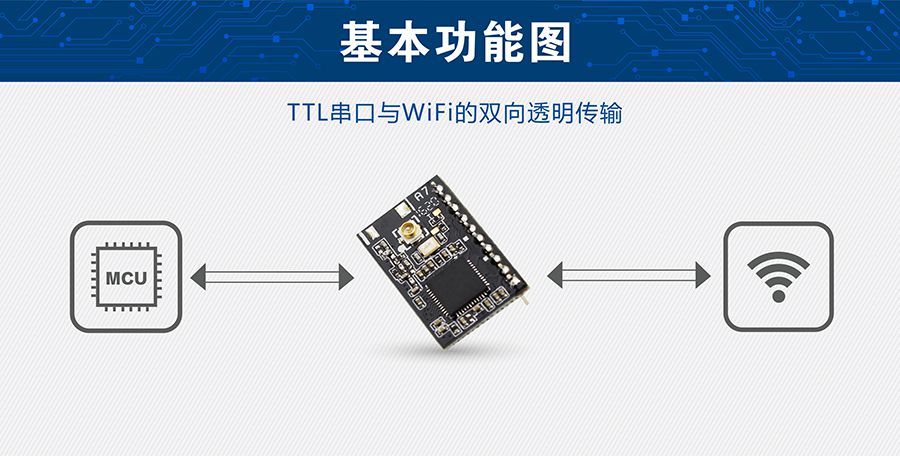

wifi模块C215实现ttl串口与wifi的双向透明传输

样品申请:C215 —— http://www.usr.cn/Sample/index/number/USR-C215

购买链接:天猫   淘宝(点击进入)

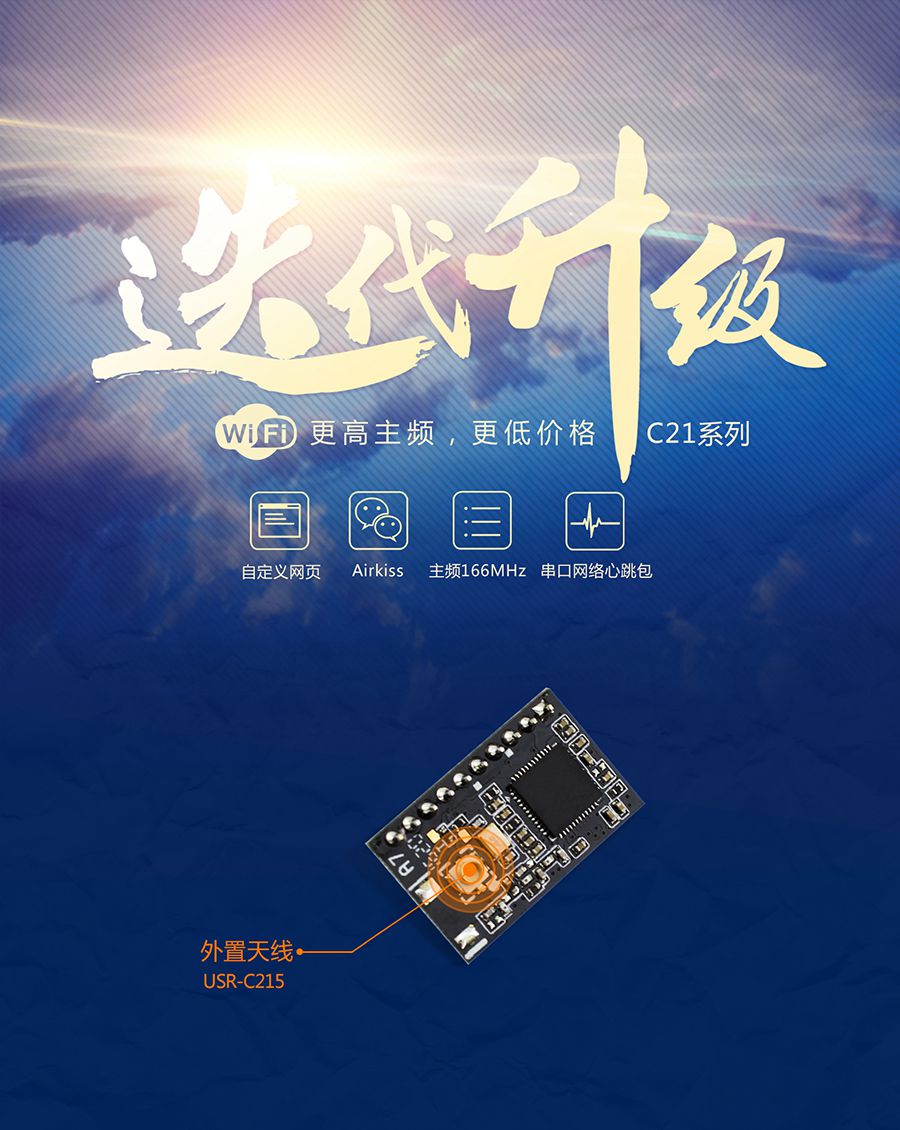

迭代升级,完美超越老款wifi模块-T!


WIFI模块串口

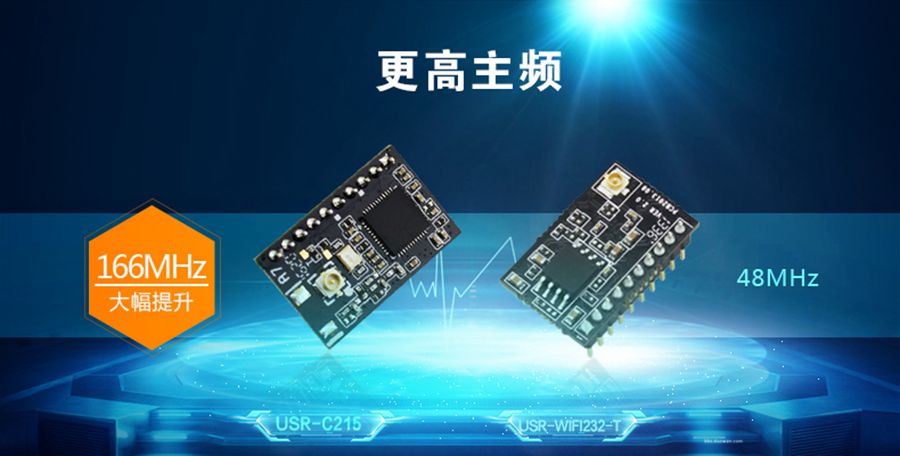

wifi模块主频

与-T对比,wifi模块C215主频由48MHz升级至166MHz,足足提升了118MHz,性能呈几何倍增长!

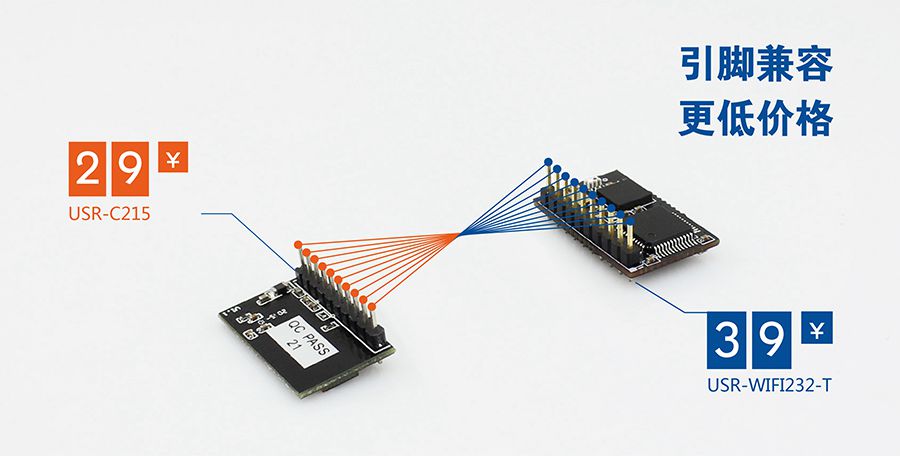

wifi模块引脚

功能升级,价格更低,有人只是想让您用更低的价格使用更好的wifi模块!

wifi模块参数

详细参数对比,wifi模块C215实力碾压-T,同时,在稳定性测试中,C215也已经完胜-T。

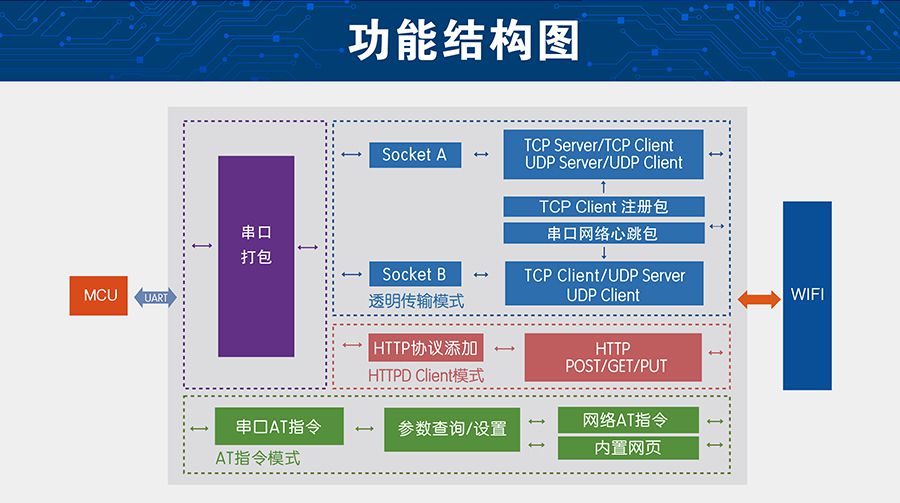

wifi模块功能

串口wifi模块C215在数据传输上支持透明传输模式、AT指令模式及HTTPD Client模式,适用于多种场景。

1、透明传输模式

实现UART与网络之间的透明传输,实现通用串口设备与网络设备之间的数据传输,透明传输模式为默认模式。

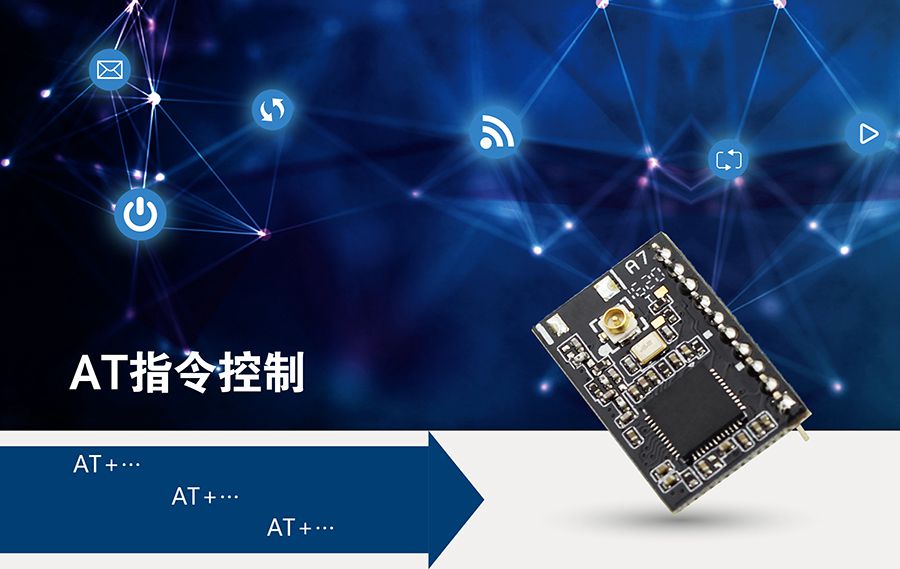

2、AT指令模式

WIFI模块AT指令

在该模式下,用户可通过AT命令对wifi模块进行UART及网络参数查询与设置。

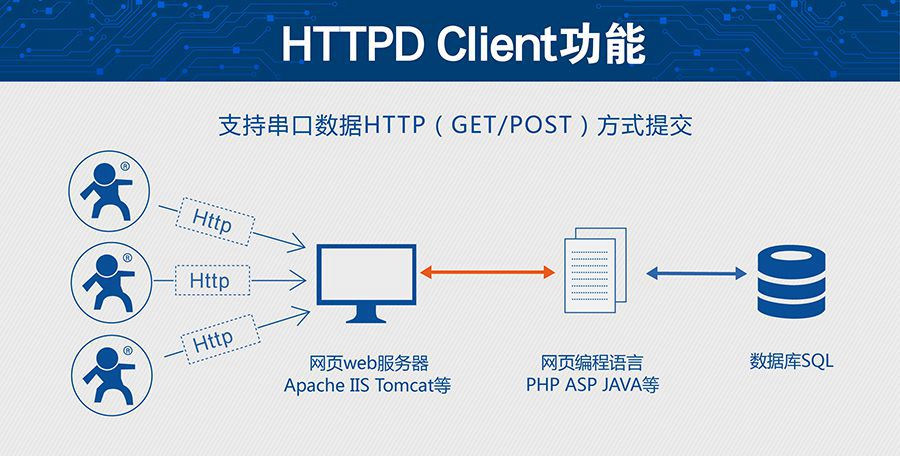

3、HTTPD Client模式

HTTPD CLIENT

此模式将数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!



硬件-主流配置

wifi串口模块

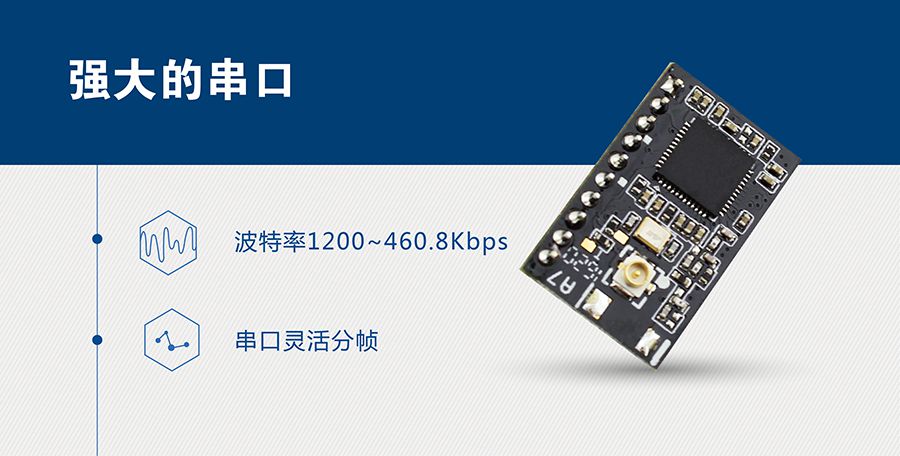

串口wifi模块C215的波特率范围更大,为1200bps~460800bps,远远超过-T,并且支持串口灵活分帧,串口打包机制。

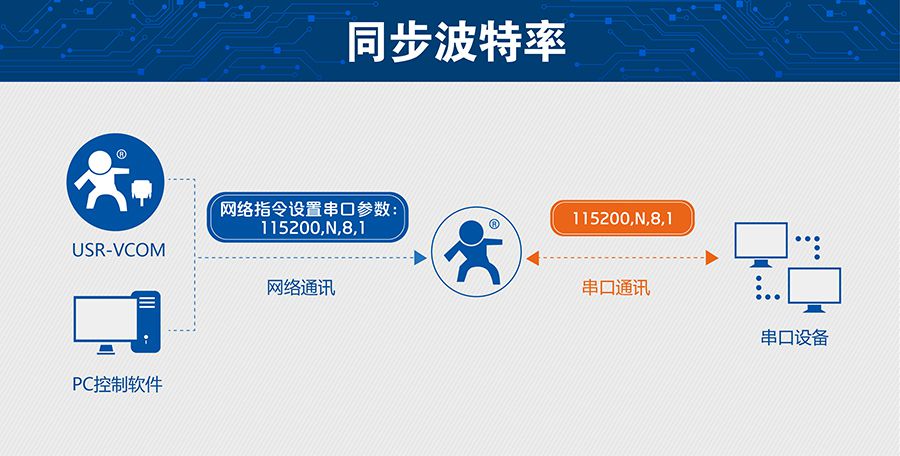

同步波特率

网络端发送特定协议数据包来改变wifi模块C215的串口波特率、数据位、校验位、停止位。适用于网络远程实时改变串口参数,也适用于与虚拟串口软件配套使用,虚拟串口软件串口参数改变,wifi模块C215产品串口参数也同步改变。

注明:-T不支持此功能!

wifi模块天线

C215分为内置、外置天线版本,C215a位内置天线版,C215b为外置天线版。使用更方便,-T只支持外置天线。

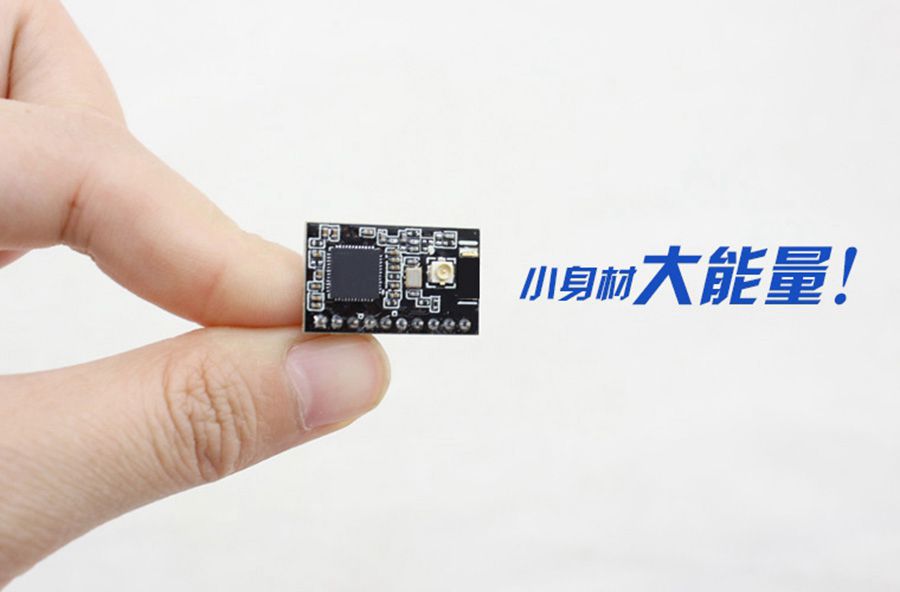

wifi模块体积

超小体积,嵌入无忧,方便您进行二次开发。

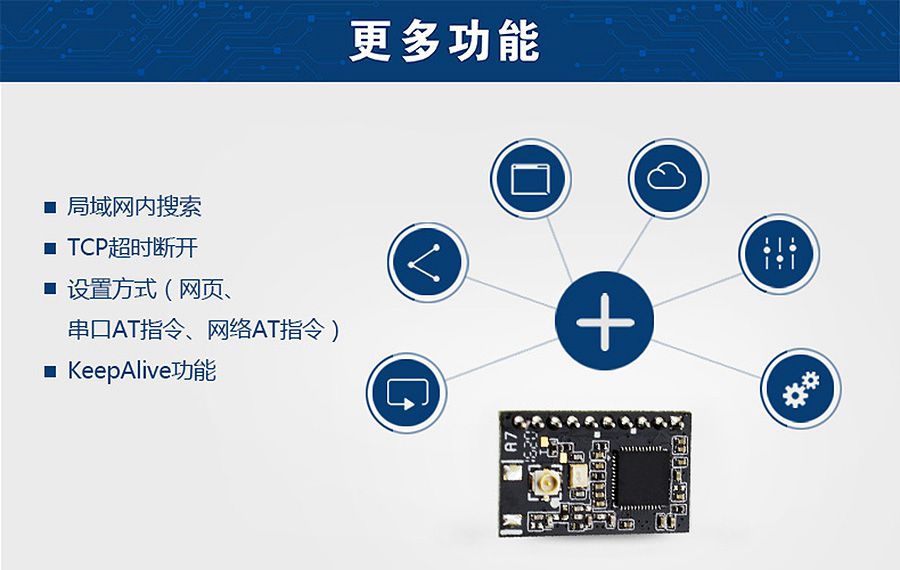

对比-T,更丰富的功能!

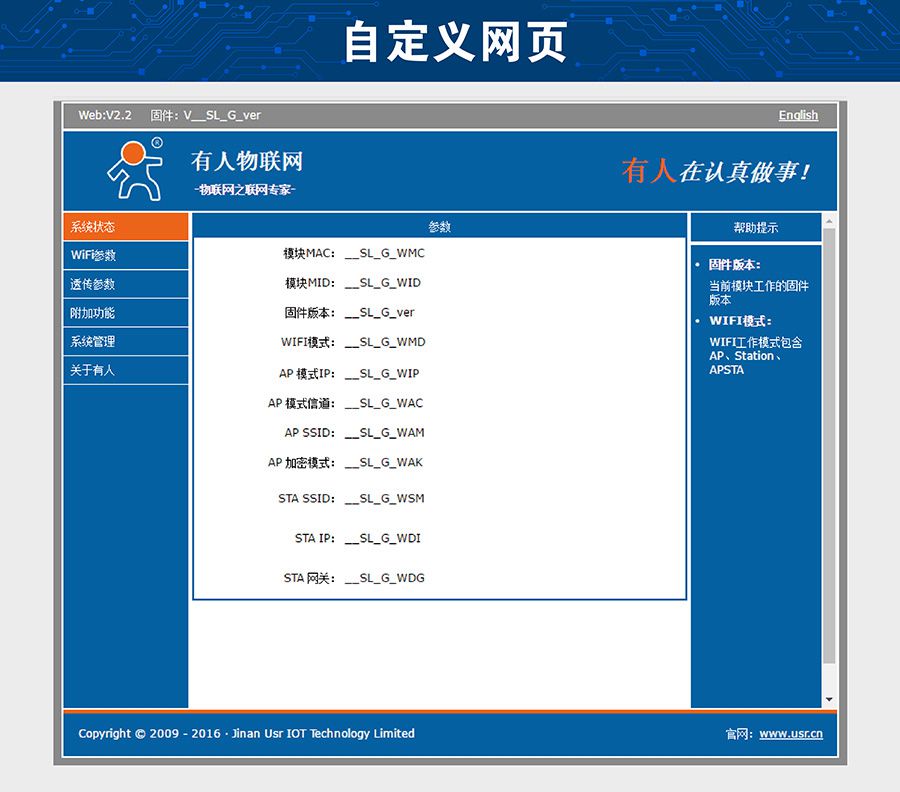

自定义网页

wifi模块C215支持自定义网页,-T只支持内置网页(无法更改)。

自定义网页可以根据情况自由编辑,需求中性产品的客户可以利用此功能更换LOGO等,需要网页控制的项目可以利用此功能实现自定义开发控制界面、发送指令控制设备等功能。

airkiss

串口wifi模块C215支持微信配网功能,让您的智能家居产品轻松连到微信,给用户带来意想不到的惊喜。AirKiss是微信硬件平台为wifi设备提供的微信配网功能。

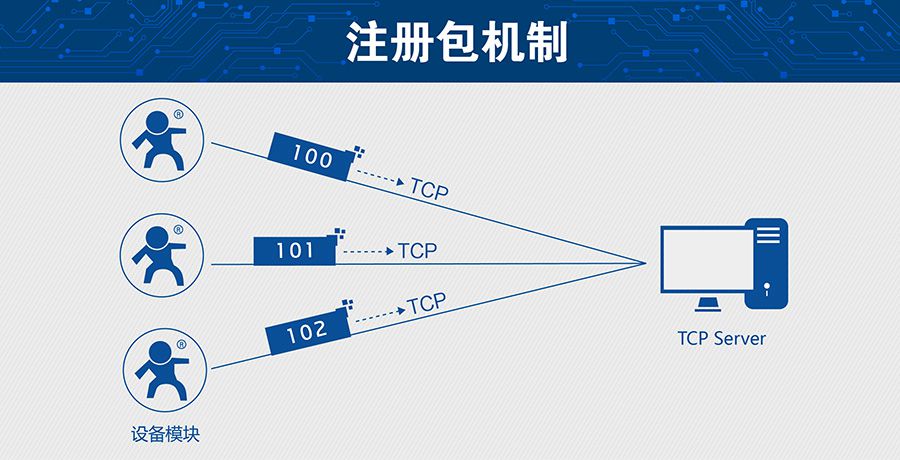

注册包机制

当wifi模块工作在TCP Client或UDP Client模式时,用户可以开启注册包机制,以实现服务器对数据来源的区分,实现对不同设备的数据监控。注册包分为MAC、ID、用户自定义和透传云四种。

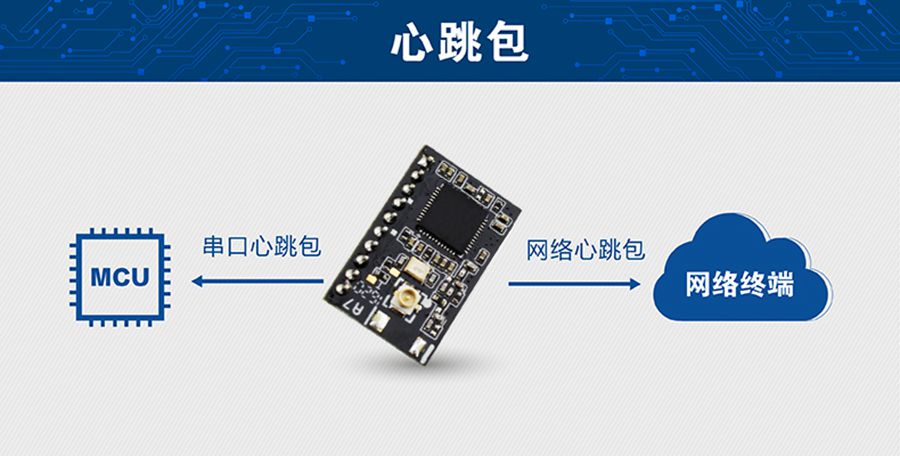

wifi模块心跳包

wifi模块C215支持心跳包功能,-T不支持。

在网络透传模式下,模块可向网络服务器端及串口设备端发送心跳包。

串口心跳包主要应用于不能主动向服务器推送数据的传感器中,可以让您实时监测传感器设备。

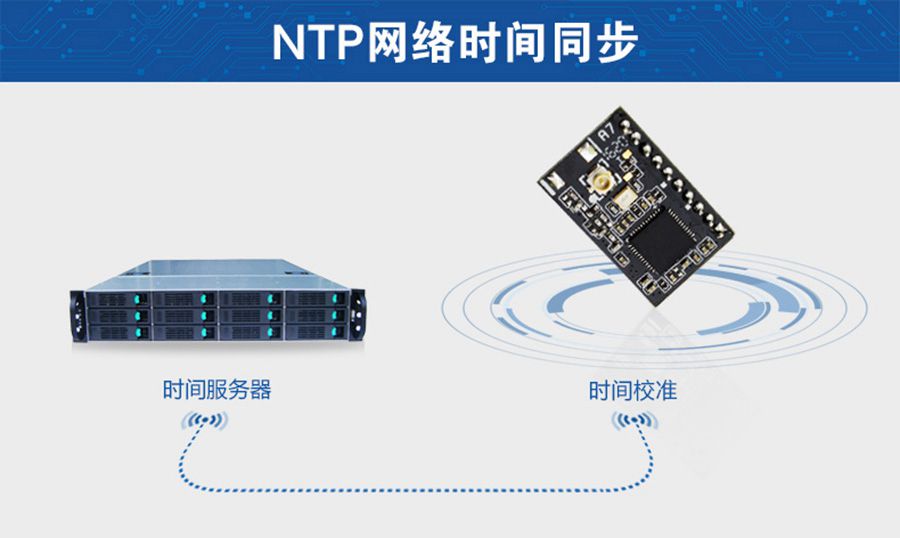

NTP时间管理

C215可以进行网络校时,有候选NTP服务器地址进行设置,该功能默认关闭。



无线性能

WIFI模块STA

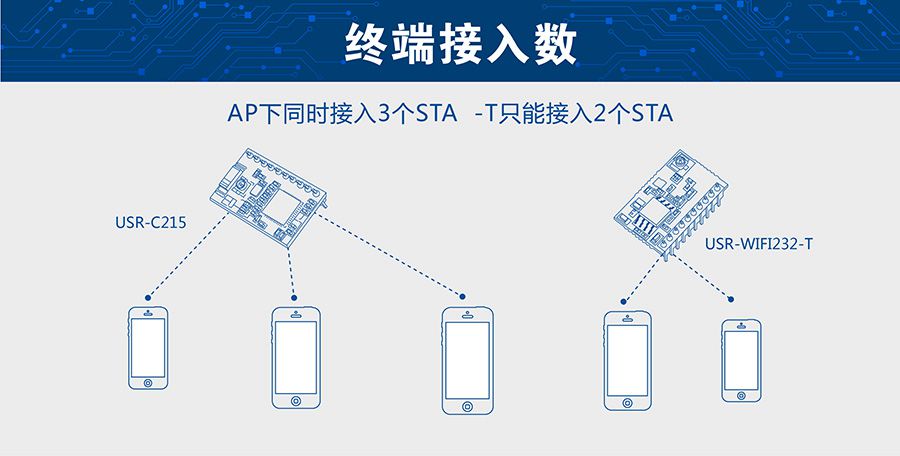

串口wifi模块C215在AP模式或者AP+STA模式下可以同时接入3个STA,连接的设备更多。

-T在AP模式只能接入2个STA,在AP+STA模式下只能接入1个STA。

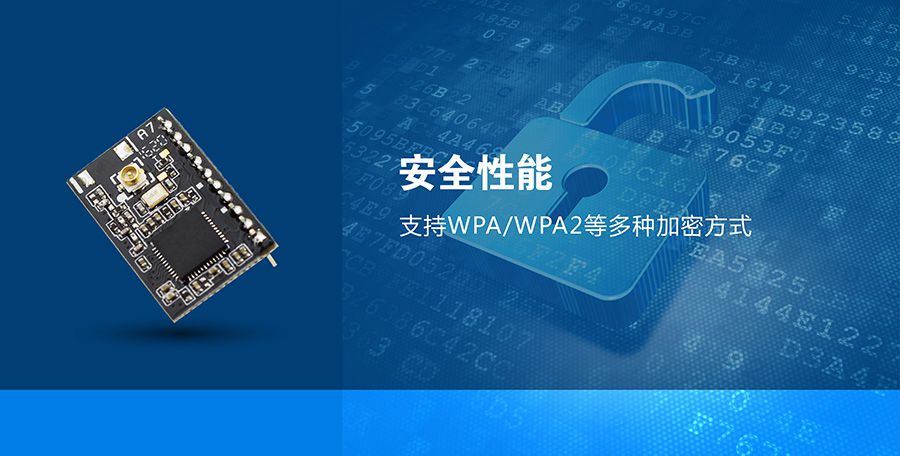

wifi模块加密

串口wifi模块C215支持WPA/WPA2等多种无线网络加密方式,保证安全传输。



wifi模块无线组网方式

C215有三种WIFI工作模式:STA、AP、AP+STA,可以为用户提供十分灵活的组网方式和网络拓扑方法。

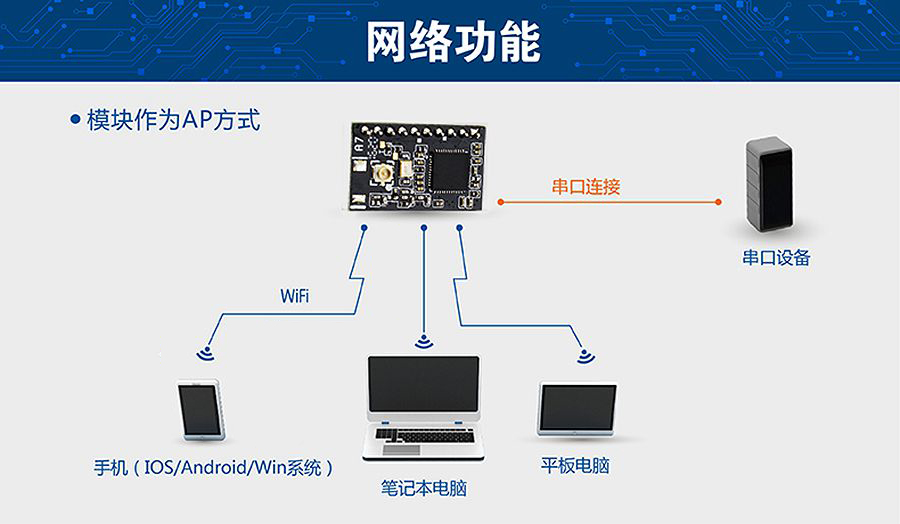

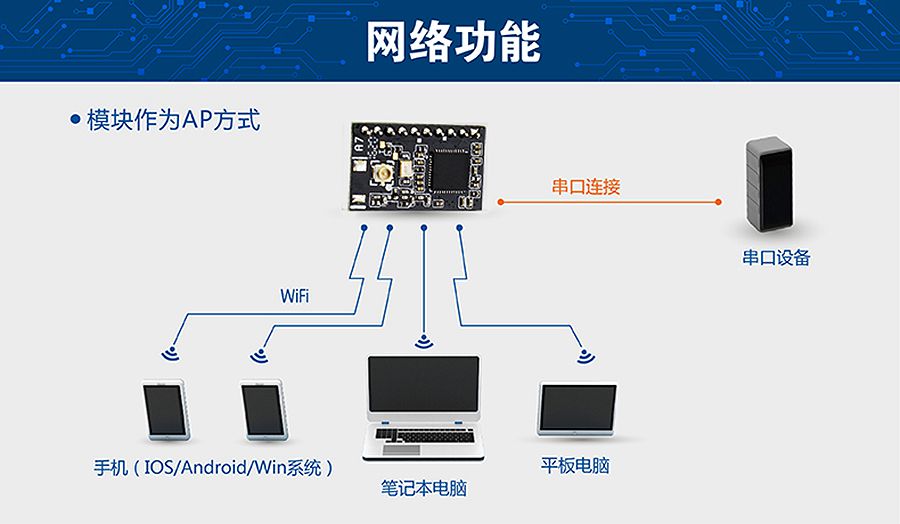

1.wifi模块作为AP方式

APwifi模块

模块作为AP模式,可以达到手机/PAD/电脑在无需任何配置的情况下,快速接入模块进行数据传递。另外,还可以登陆模块的内置网页进行参数设置。

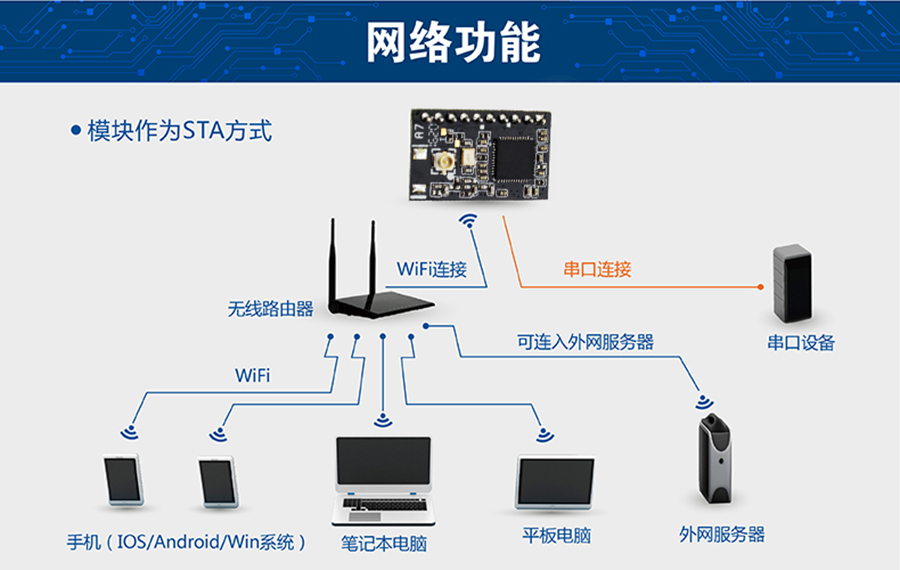

2.wifi模块作为STA方式

STAwifi模块

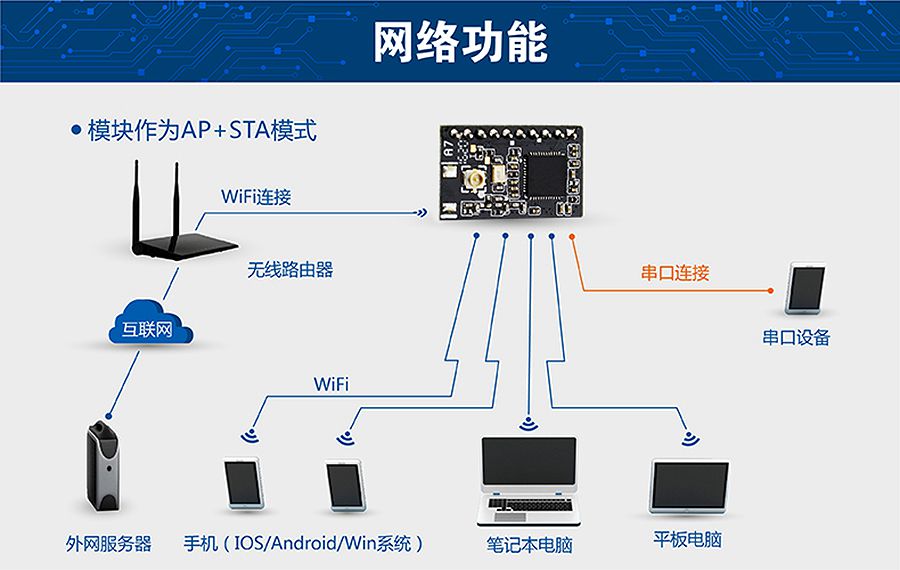

3.wifi模块作为AP+STA模式

串口wifi模块

模块可以同时启用AP、STA,即模块同时支持一个AP接口,一个STA接口。模块开启AP+STA的功能后,模块的STA和AP接口同时可用。

无线wifi模块

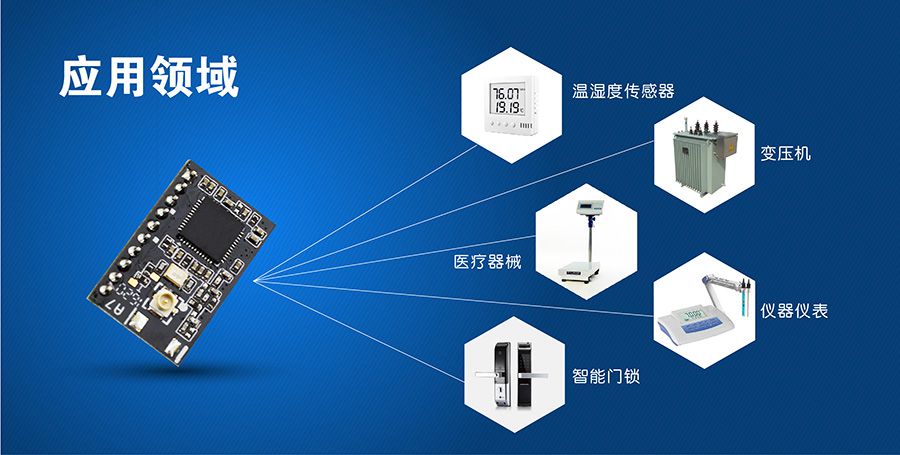

应用领域

模块应用领域

低功耗wifi模块应用领域广泛,可以应用在智能家居产品、医疗器械、仪器仪表、电力设施、农业物联网等应用领域。

分类
参数
取值
无线参数
无线标准
802.11 b/g/n
发射功率
802.11b: +18 +/-1dBm(@11Mbps)
802.11g: +17 +/-1dBm(@54Mbps)
802.11n: +15 +/-1dBm(@HT20, MCS7)
接收灵敏度
802.11b: -85 dBm(@11Mbps,CCK)
802.11g: -70 dBm(@54Mbps,OFDM)
802.11n: -68 dBm(@HT20,MCS7)
I-PEX连接器
硬件参数
数据接口
UART
工作电压
3.0~3.6V
工作电流
AP:平均74mA 峰值285mA @3.3V
STA:平均32mA 峰值196mA @3.3V
工作温度
-20℃ ~ 85℃
存储温度
-40℃ ~ 125℃
尺寸
22.0mm x 13.5mm x 9.2mm(L*W*H)
外部接口
1x10,2mm插针(0度或90度)
软件参数
无线网络类型
STA/AP/STA+AP
安全机制
WEP/WPA-PSK/WPA2-PSK
加密类型
TKIP/AES
网络协议
IPv4, TCP/UDP
用户配置
AT+指令集, 网页配置
