WIFI串口服务器(带网口)USR-WIFI232-610 V2

产品名称:
wifi串口服务器 RS485/RS232 转RJ45网口 串口转wifi模块
发布时间:2013-06-20
售后服务:技术支持中心
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

产品介绍

wifi串口服务器RS485/RS232转RJ45网口 串口转wifi模块

RS232/RS485与WIFI双向透明传输

WIFI无线串口服务器

USR-WIFI232-610 V2是一款高性能WIFI无线串口联网服务器,将RS232串口设备和RS485设备转换成WIFI无线网络,支持通过手机或者笔记本电脑进行控制,也可以连到远程服务器。

WIFI串口服务器可以作AP(WIFI热点)支持其他设备联入,也可以做为Station联入普通的无线WIFI网络。

  • 可同时实现RS232或者RS485转WIFI 转RJ45,保证数据传输的稳定性。
  • 可实现以太网转WIFI透明传输,模块可以实现无线网卡的有线转无线的数据转化功能。
  • 支持AP+STA同时运行模式,模块既可以作为AP供无线终端加入,又可以同时作为STA加入到其他无线路由设备
最大支持24个客户端连接支持AP+STA DHCP TCPB功能

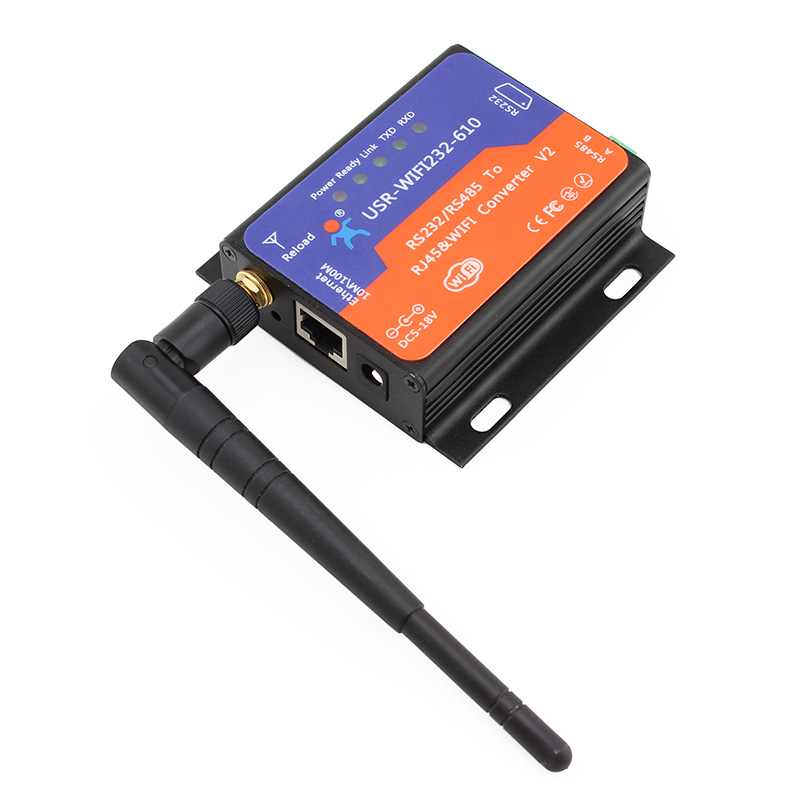

WIFI串口服务器 图片

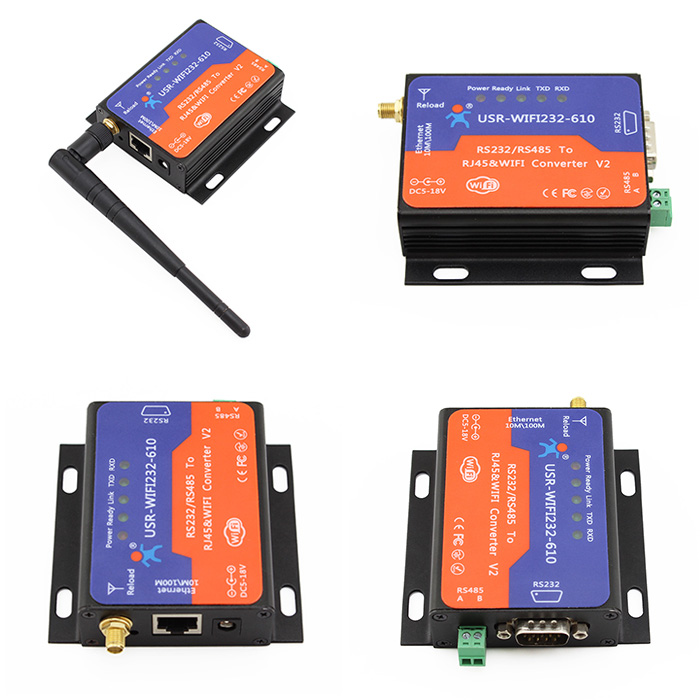

wifi串口服务器610-V2组图

WIFI串口服务器 特点

产品特性
  • 支持 802.11b/g/n 无线标准
  • 支持快速联网协议(usr-link)
  • 支持路由和桥接模式(★)
  • 支持RS232/RS485转Wifi/以太网接口的通信方式(★)
  • 丰富的状态指示灯 Power、 Ready、 Link、 RXD、 TXD
  • 宽电压DC5-18V输入,支持5.5*2.1标准电源接口与接线端子两种供电方式,
  • 双口供电,可以一进一出为应用系统设备供电
  • 工作模式可选择TCP Server/TCP Client/UDP Server/UDP Client,
  • HTTPD Client(支持GET、PUT和POST)
  • 支持注册ID、MAC,支持有人透传云、用户自定义注册包
  • 支持自定义心跳包、套接字分发协议
  • 支持超时重启、定时重启功能
  • 支持串口自由组帧和自动成帧,转发效率更高
  • 支持Websocket功能,实现串口与网页的实时交互
  • 支持网页、串口AT命令、网络AT命令三种参数配置方式
  • 支持一键(按下reload按键3-5秒即可)恢复出厂设置
  • 通讯距离远:两个串口服务器对传280米(测试条件:开阔地视距,
  • 两个WIFI串口服务器自行组网,57600波特率双向互传不丢包)
  • 设计有定位孔,方便安装
核心WIFI串口模块性能和功能特色
  • 通讯距离:两个模块对传外置天线版本400米,内置天线150米。测试条件:开阔地视距,两个模块自行组网,57600波特率双向互传不丢包,轻松穿三层混泥土墙。品质堪比国际大品牌(如Gainspain),内置PA信号强度高,亲测视距通讯距离可以到四五百米(3dbi天线,用更好的天线可以更远)。
  • 最高支持波特率460800bps
  • 支持绝大多数WIFI加密方式和算法,WEP/WAP-PSK/WAP2-PSK/WAPI,加密类型 WEP64/WEP128/TKIP/AES
  • 支持IEEE 802.11 b/g/n,用来做远距离覆盖的大功率AP多使用802.11 n协议,本模块也完美支持。
  • 支持DHCP自动获取IP,支持工作在AP模式时为从设备分配IP
  • 支持网络协议:TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP
  • 可选TCP Server/TCP Client/UDP 工作模式,TCP Server模式时可支持多达24个Client连接
  • 超小体积,双排2.0间距插针,方便用户应用。
  • 通过拉低Reload IO口3-5秒即可恢复出厂设置,不用担心设置错
  • 支持无线工作在AP模式和节点(Station)模式,真正的硬件AP,安卓系统可以直接访问
  • 支持透明/协议数据传输模式,高达1M缓存空间
  • 提供AT+指令集配置
  • 提供友好的Web配置页面,通过网页配置
  • 串口分帧延迟和数据量可以设置
  • 支持路由/桥接模式网络构架
  • 强大的技术支持,可提供定制服务

WIFI串口服务器 应用

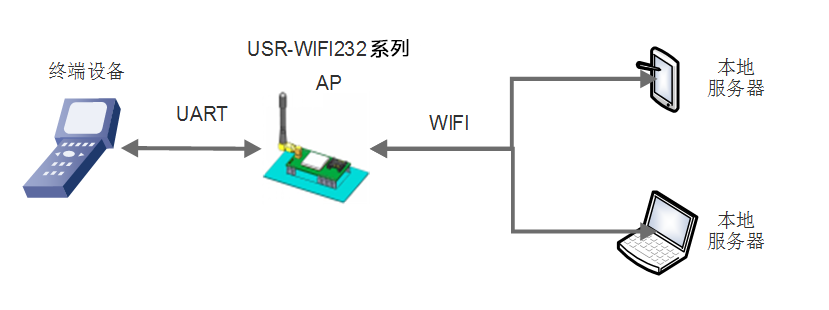

WIFI模块作为AP(无线信号产生者,类似路由器)时的工作框图:

WIFI串口服务器 AP模式

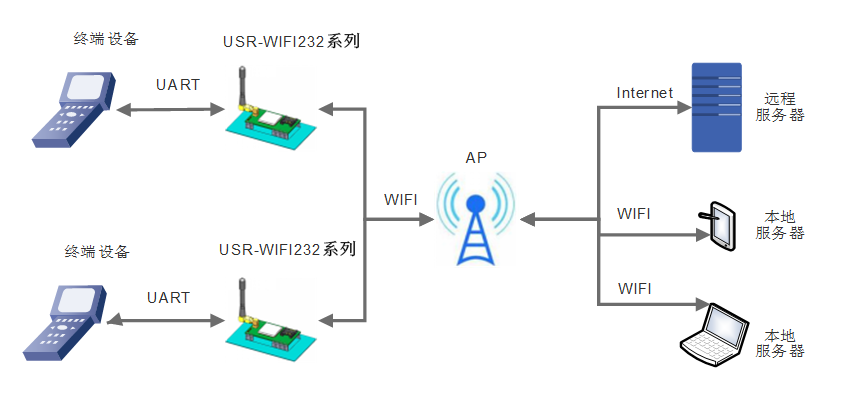

WIFI模块作为Station加入普通无线网络的应用框图:

WIFI串口服务器 STA模式

系统信息

  • 处理器
  • MIPS方案(32bit 580MHz)
  • RAM / Flash
  • 8M / 2M

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd
  • 接收缓存
  • 64K字节
  • 最大TCP连接数
  • 24

Wi-Fi

  • 标准
  • 802.11 b/g/n
  • 网络模式
  • AP / Station / AP+Station
  • AP模式接入终端数量
  • 24
  • 频率范围
  • 2.412 GHz ~ 2.484 GHz
  • 发射功率
  • 802.11b:+19 dBm(Max.@11Mbps)
    802.11g:+18 dBm(Max.@54Mbps)
    802.11n:+17dBm(Max.@HT20,MCS7)
         +17dBm(Max.@HT40,MCS7)

  • 接收灵敏度
  • 802.11b:-89dbm(@11Mbps)
    802.11g:-81dbm(@54Mbps)
    802.11n:-73dBm(@HT20,MCS7)
         -71dBm(@HT40,MCS7)
  • 无线电频率型
  • DSSS / OFDM
  • 传输速率
  • 802.11b:11 Mbps
    802.11g:54 Mbps
    802.11n:54 Mbps
  • 传输距离
  • 最大280米(空旷视距、3dbi天线)
  • 无线网安全性
  • WEP:64-bit/128-bit位数据加密
    WPAPSK,WPA2PSK 支持802.11b/g/n
    加密:128-bit TKIP、AES、TKIP/AES
  • 天线接口
  • SMA

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,不可同时工作)
  • 接口标准
  • RS-232:DB9针式,RS-485:2线(A+,B-,GND)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd
  • 波特率
  • 300 bps ~ 460800 bps
  • 流控
  • RTS / CTS
  • 缓存
  • 收发各4K字节
  • 保护
  • RS-485:防浪涌,过压保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口AT指令

基本参数

  • 尺寸
  • 84 x 84 x 25(mm)
  • 工作温度
  •  -40 ~ 85°C
  • 保存环境
  • -40 ~ 125°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 18 V
  • 工作电流
  • 170 ~ 350 mA

更多

  • 安规认证
  • CE FCC ROHS WEEE 济南有人(TELEC IC)
  • 保修期
  • 2年
  • 配件
  • 5V1A高品质电源,公对母串口线,母对母串口线,1米网线,3dbi天线
