USR-LG220与USR-LG206-L-H20通过MQTT+服务器下发模式示例
一、资料下载
USR-LG220资料
https://www.usr.cn/Product/210.html
USR-LG206-L-H20资料
https://www.usr.cn/Product/295.html
二、硬件连接
USR-LG220 网口设置WAN口接路由器，电脑连接同一个路由器。
USR-LG206-L-H20 232串口接USB-RS232串口线接电脑。
三、USR-LG220参数设置
1、电脑可以连接USR-LG220的WIFI，浏览器输入默认IP，登陆网页。配置网口做WAN口。在路由器管理页面，查询DHCP列表，路由器给LG220分配的IP。电脑连接同一个路由器，浏览器输入路由器分配给LG220的IP，登陆LG220网页。

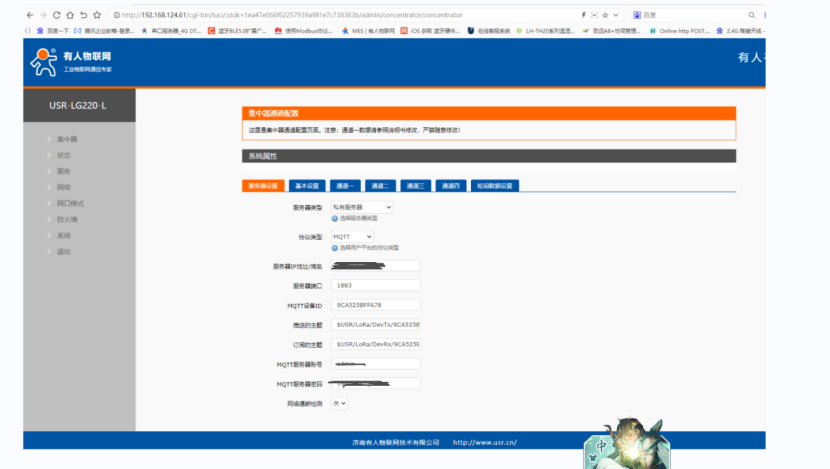

配置LG220的集中器MQTT相关参数。
服务器类型：私有服务器 协议类型：MQTT
服务器IP地址/域名: (用户自定义)服务器端口：1883
MQTT设备ID:9CA525BFFA78（用了USR-LG220的MAC）
推送的主题：$USR/LoRa/DevTx/9CA525BFFA78
订阅的主题：$USR/LoRa/DevRx/9CA525BFFA78
MQTT服务器账号： MQTT服务器密码：

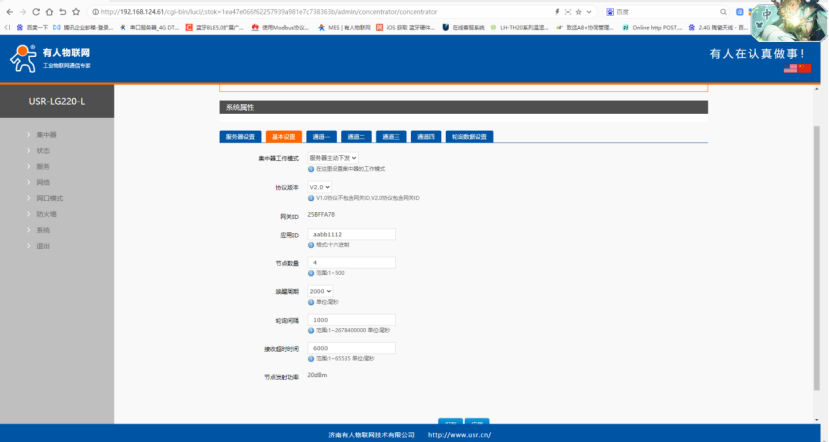

集中器工作模式：服务器主动下发。在内置网页中网页重启LG220。LG220通道参数保持一致，在实际使用中可自定义。
四、USR-LG206-L-H20参数设置

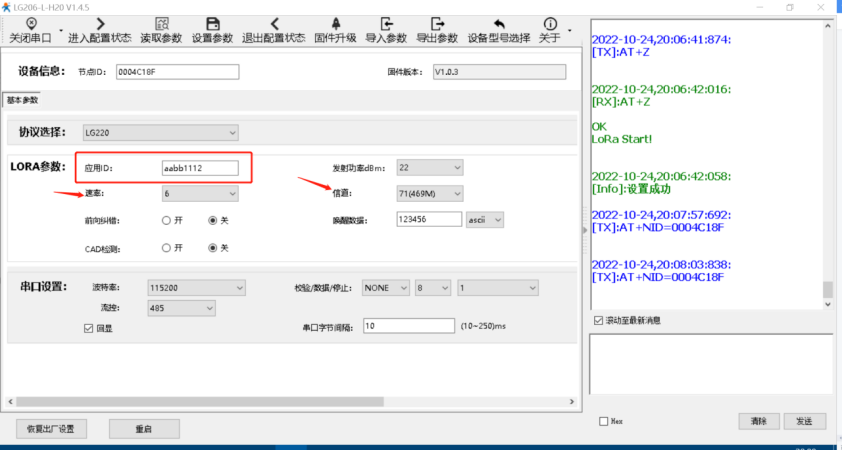

1、配置USR-LG206-L-H20的应用ID和USR-LG220的应用ID一致，USR-LG206-L-H20和USR-LG220的通道一的速率、信道一致。最后点击一键设置所有参数。

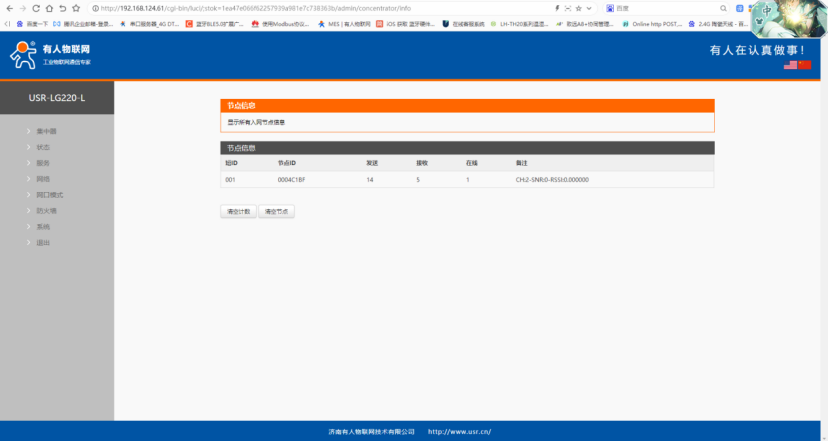

2、登陆LG220网页，可以看到节点在线信息。
五、功能调试

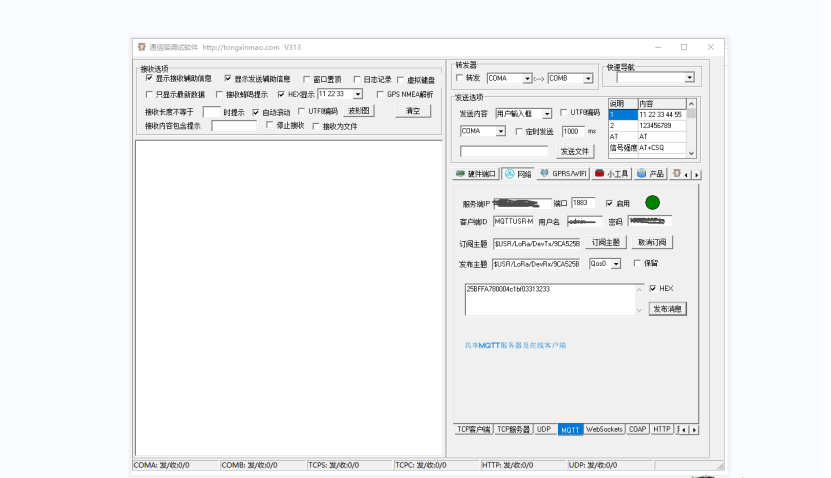

1、使用MQTT软件，设置连接MQTT服务器的参数。
注意：MQTT软件的客户端ID不能和LG220客户端ID一样。

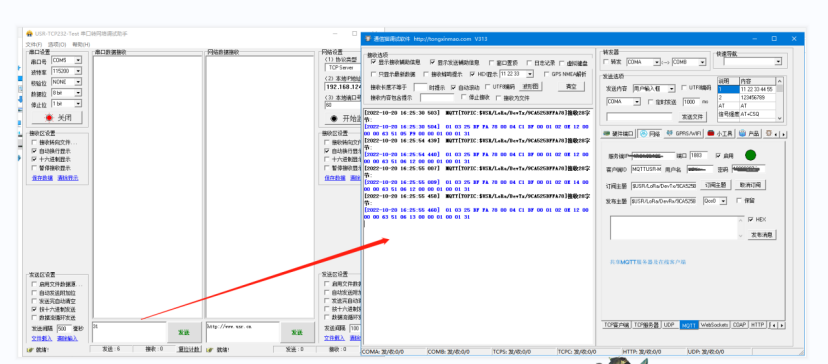

2、数据测试
USR-LG206-L-H20 可以直接发送数据给MQTT软件，带LG220的协议。
MQTT软件发给USR-LG206-L-H20 的数据，必须按照服务器下发的协议格式发送，十六进制数据：集中器ID+节点ID+数据长度+数据。
