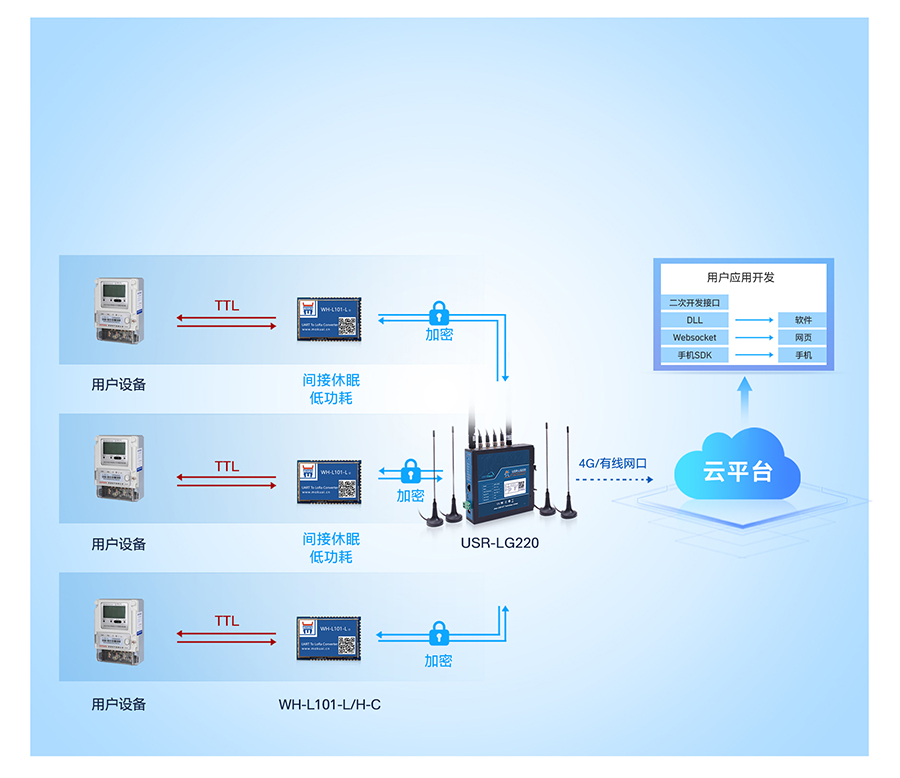

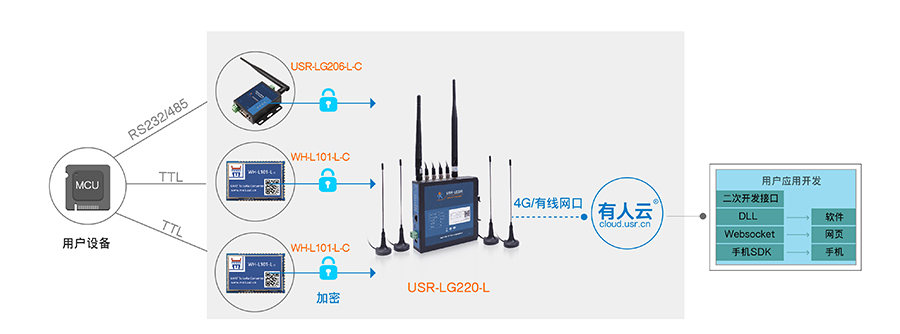

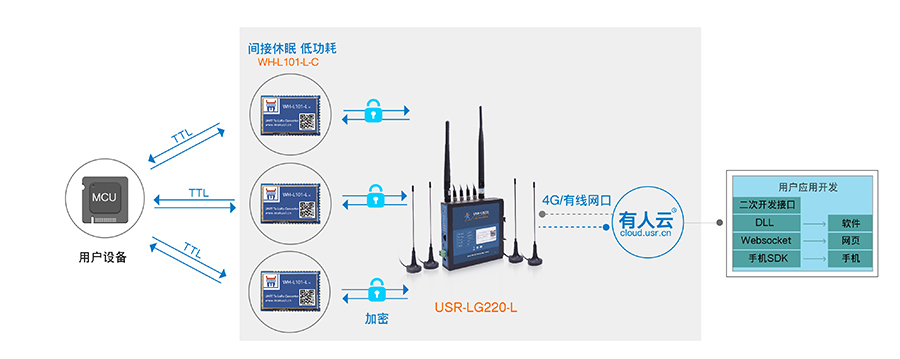

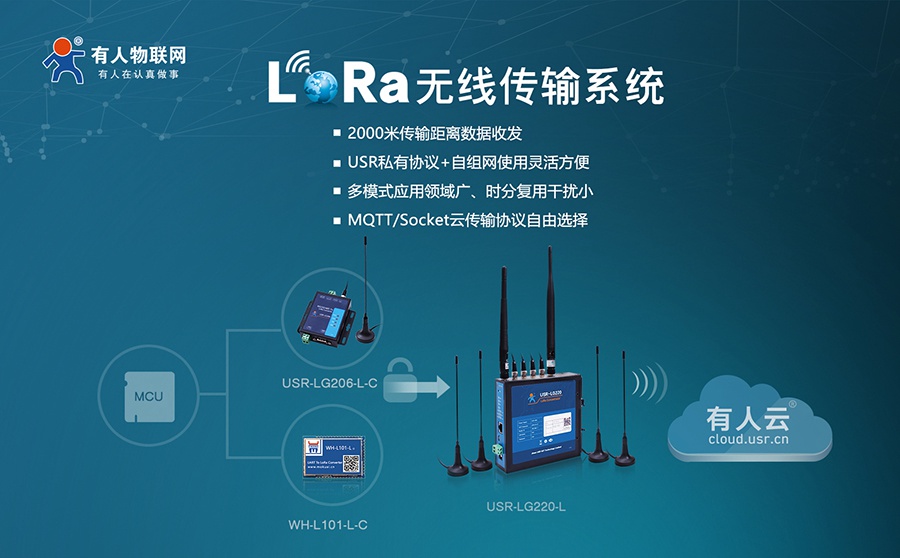

采用USR私有协议组网，多节点采集数据；通过网络方式，
实现由端到云的数据传输；
用户无需过问中间环节，即可快速搭建LoRa应用方案。

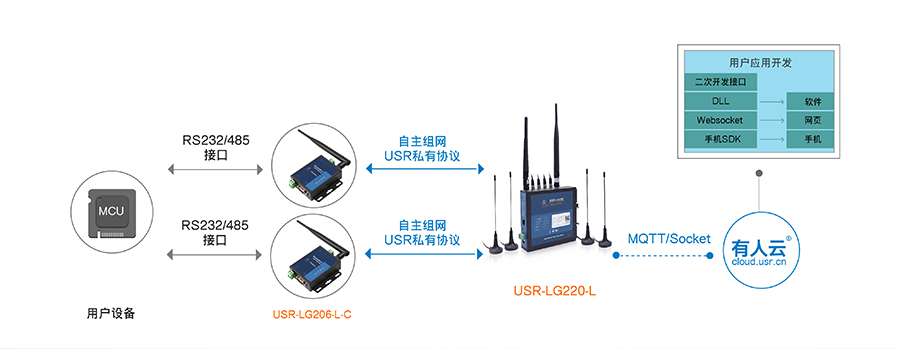

LG220内嵌USR私有协议，实现多节点数据的
有序传输、互不干扰；同时保障数据加密传输，安全、准确。

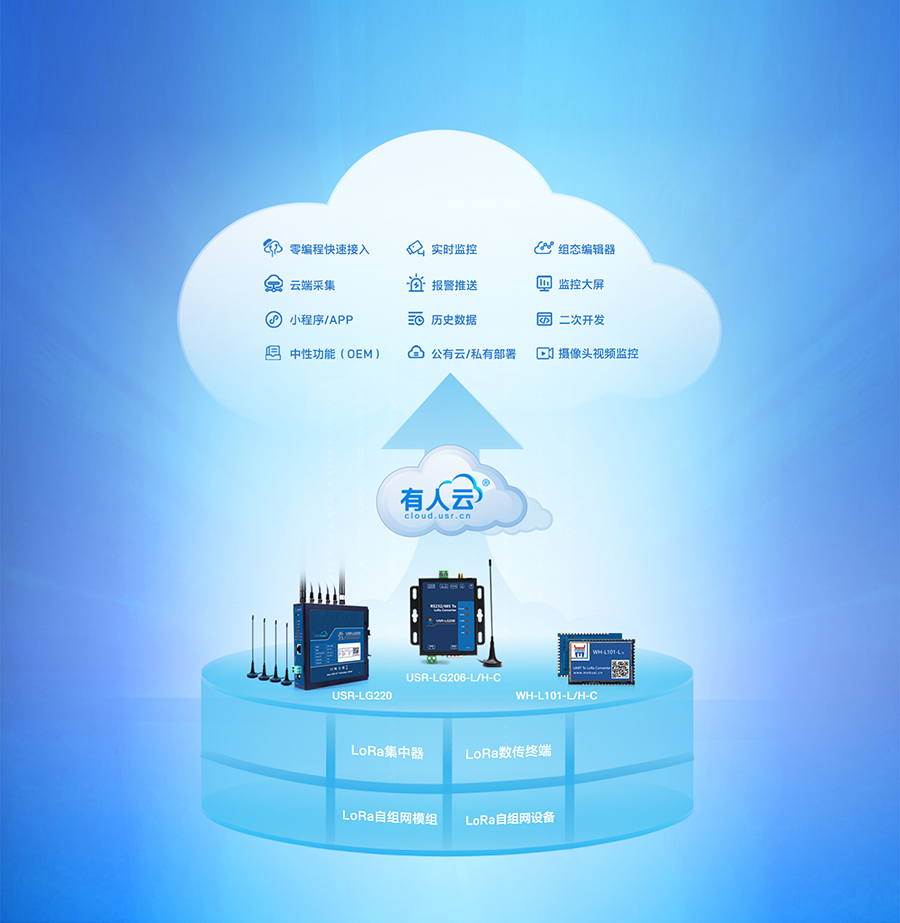

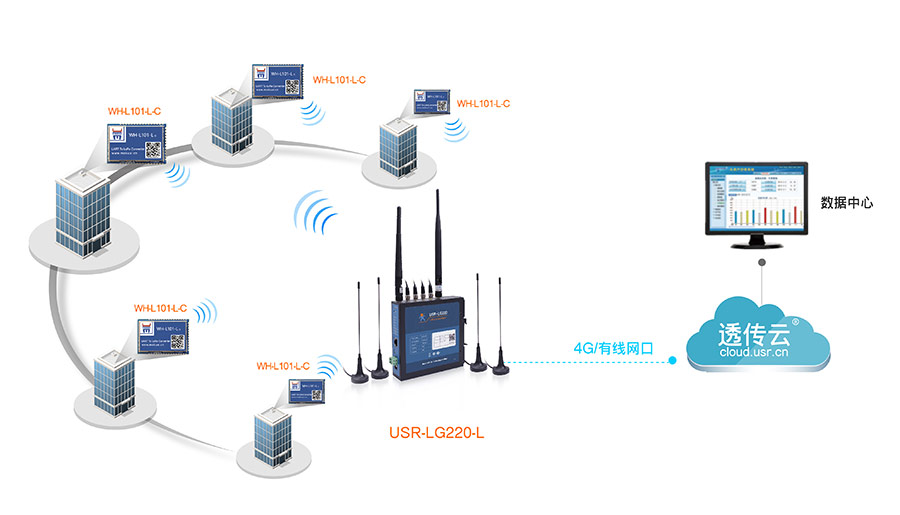

自组网是多节点和集中器之间的有机结合，
用户无需过问中间环节，快速实现从端到云的数据传输。
自组网方便灵活，可在不同环境下自由设置工作模式，应用更广泛；
时分复用，支持不同时段下准确传输不同数据，且互不干扰 。

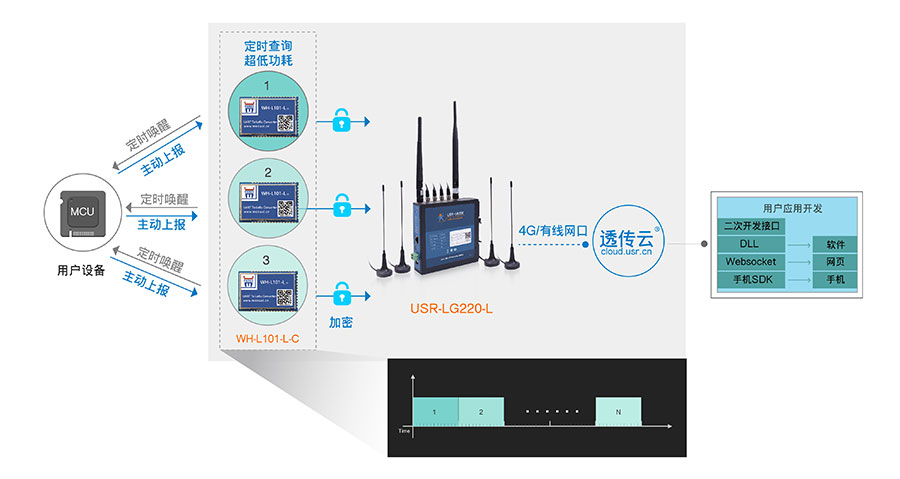

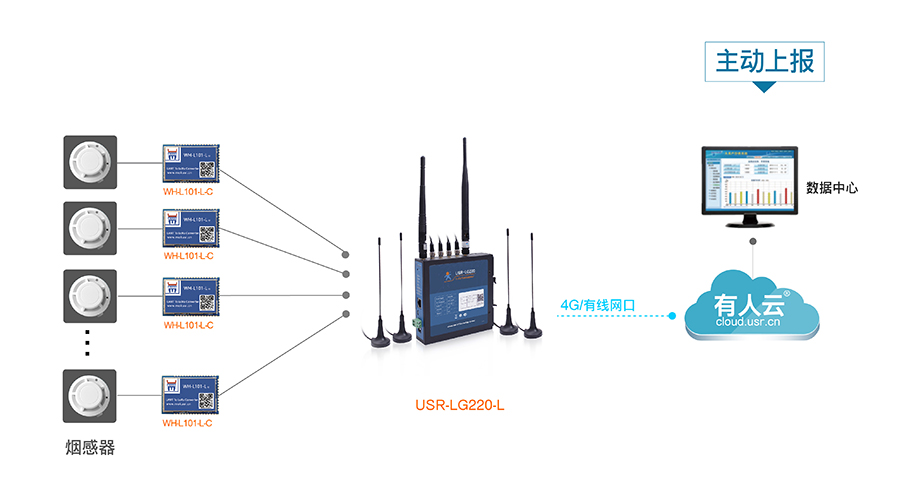

特点：为减少数据上传的碰撞干扰，提升准确性，
模块将主动上报分为定时上报和预警上报。

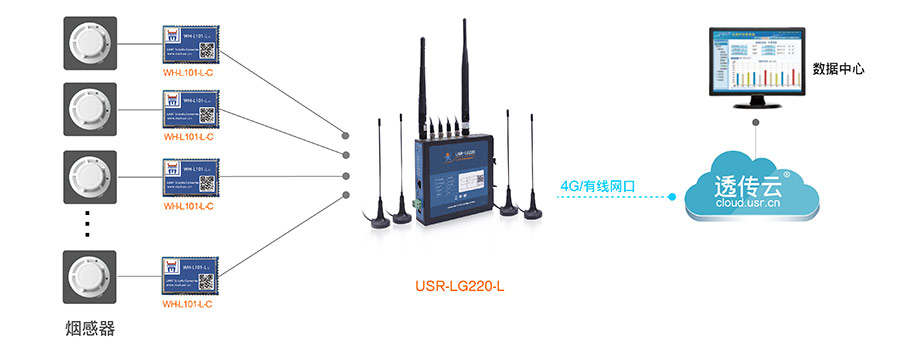

在多节点传输过程中，系统会自动为每个节点设置数据
传输时间坐标，所有节点会根据对应时间与LoRa网关进行有序传输。

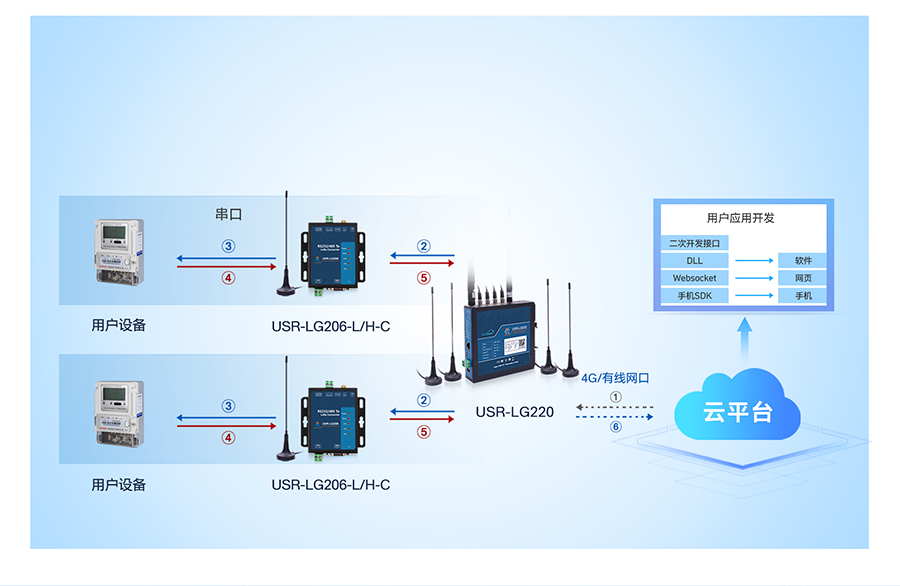

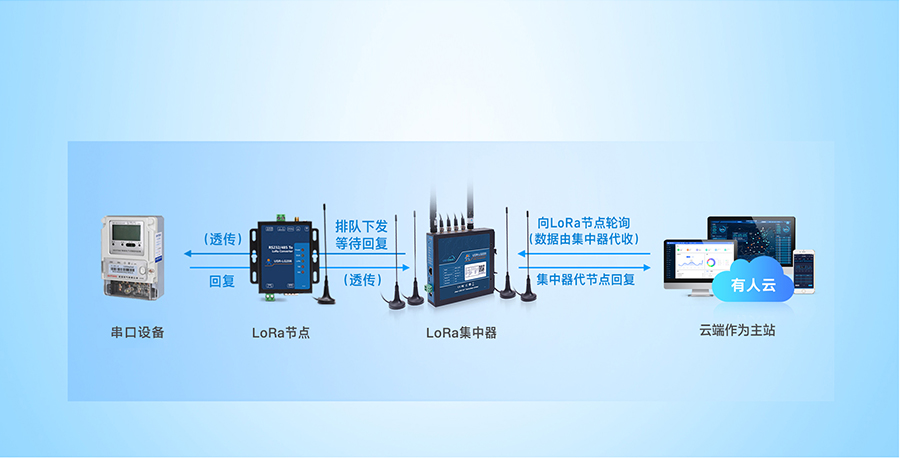

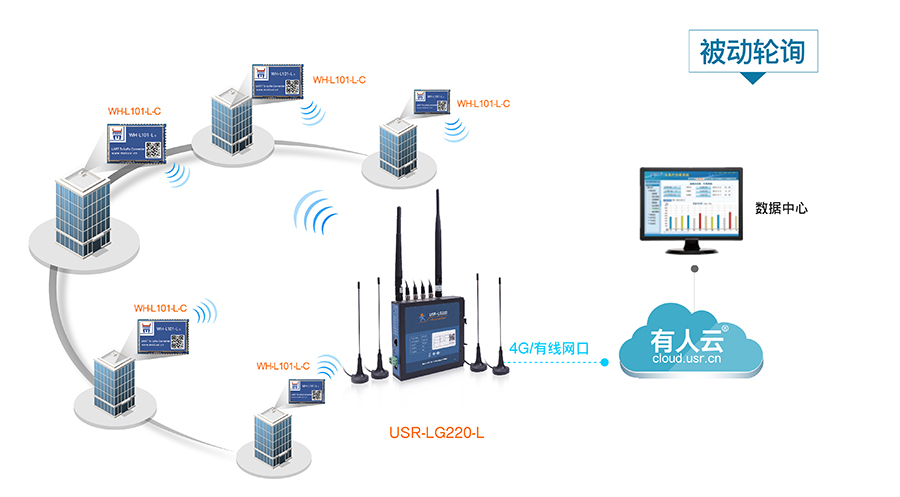

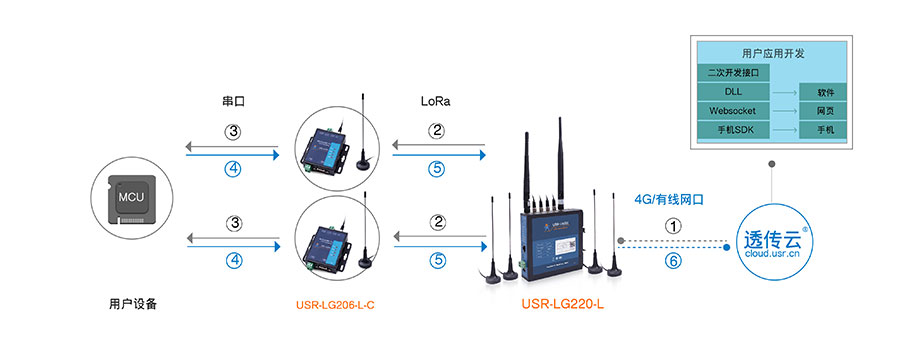

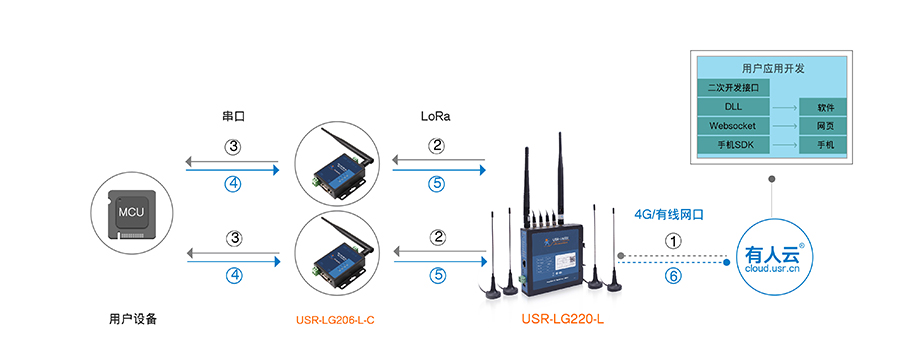

特点：通过简单设置，LoRa集中器可自动下发数据，大幅减少服务器负载量。
例如，通过Modbus指令轮询节点，无需服务器下发，节省网络数据流量。

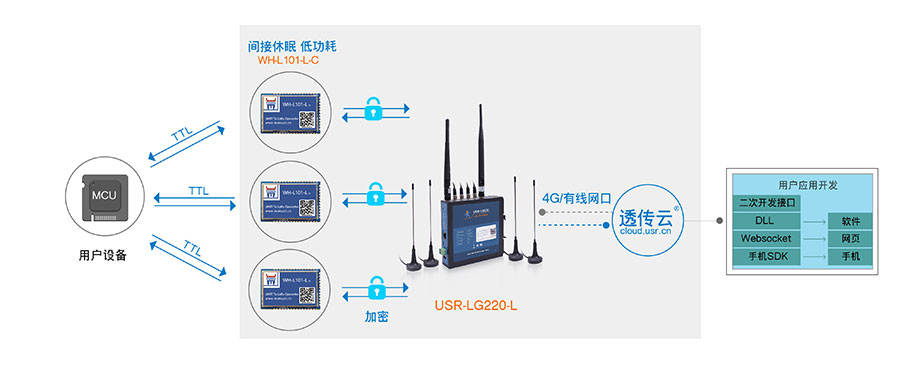

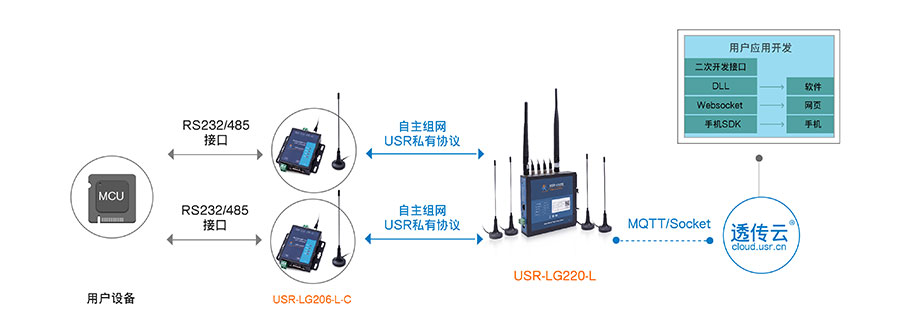

特点：只需搭配LoRa集中器，模块即可直接与服务器进行数据传输，
减少使用有线连接的繁琐过程，适合无需考虑功耗控制的应用领域。
1、远程配置参数，远程重启设备；
2、一个配置任务，搞定批量设备；
3、打破传统配置方式对串口线、网线等介质的依赖。
1、享受固件更新带来的新功能、新特性；
2、满足客户未来的新需求、新业务；
3、一个升级任务，搞定批量设备升级；
4、可指定升级时间，避免打扰客户业务。
1、远程配置参数，远程重启设备；
2、一个配置任务，搞定批量设备；
3、打破传统配置方式对串口线、网线等介质的依赖。
1、享受固件更新带来的新功能、新特性；
2、满足客户未来的新需求、新业务；
3、一个升级任务，搞定批量设备升级；
4、可指定升级时间，避免打扰客户业务。

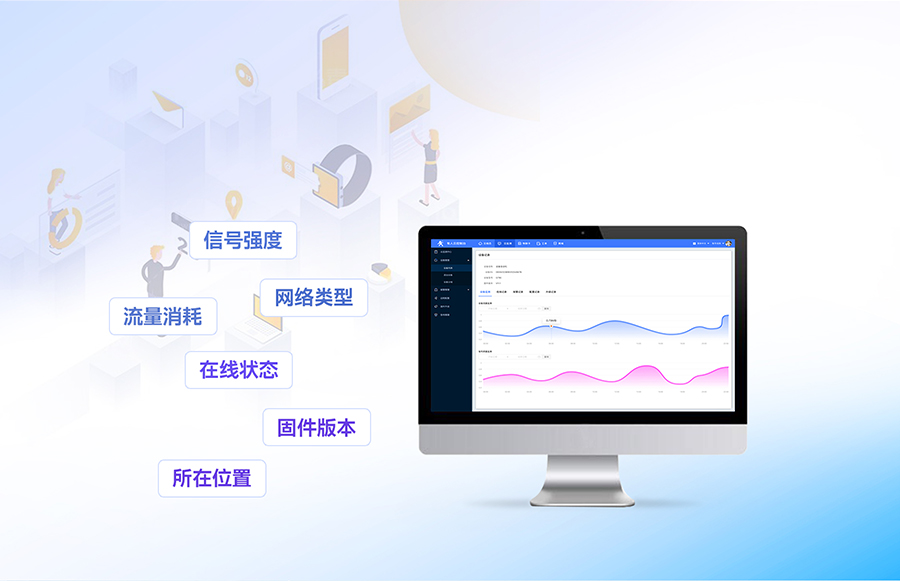

1、报警项全面无死角：设备离线、基站信号弱、数据流量消耗过多，均可及时报警；
2、推送方式多种可选：支持通过微信、短信、邮件推送，可重复推送，警情必达。
通过心跳机制监测节点在线状态，并支持离线报警功能。

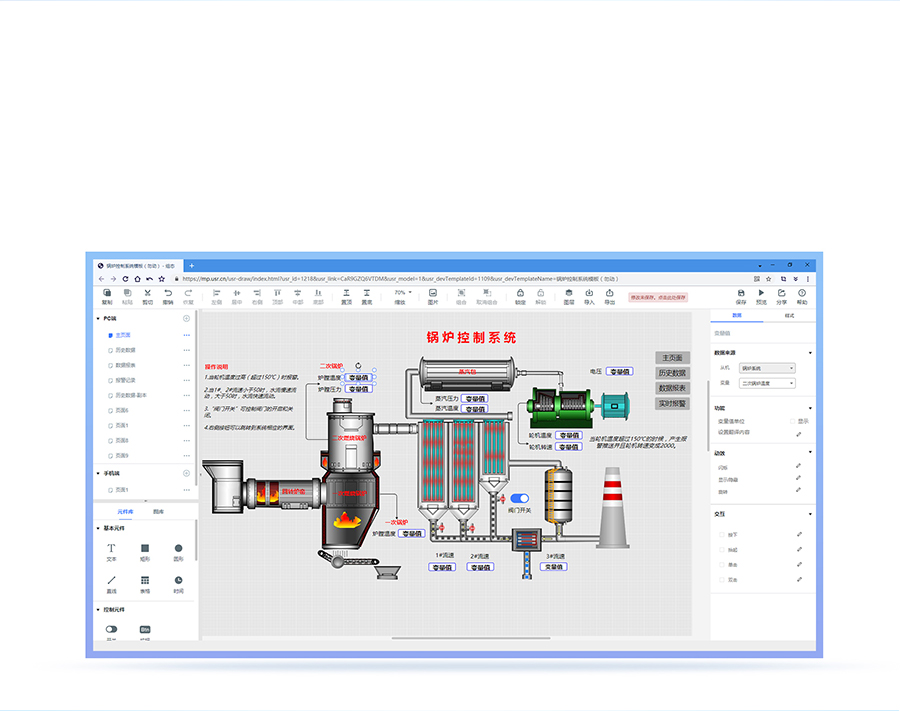

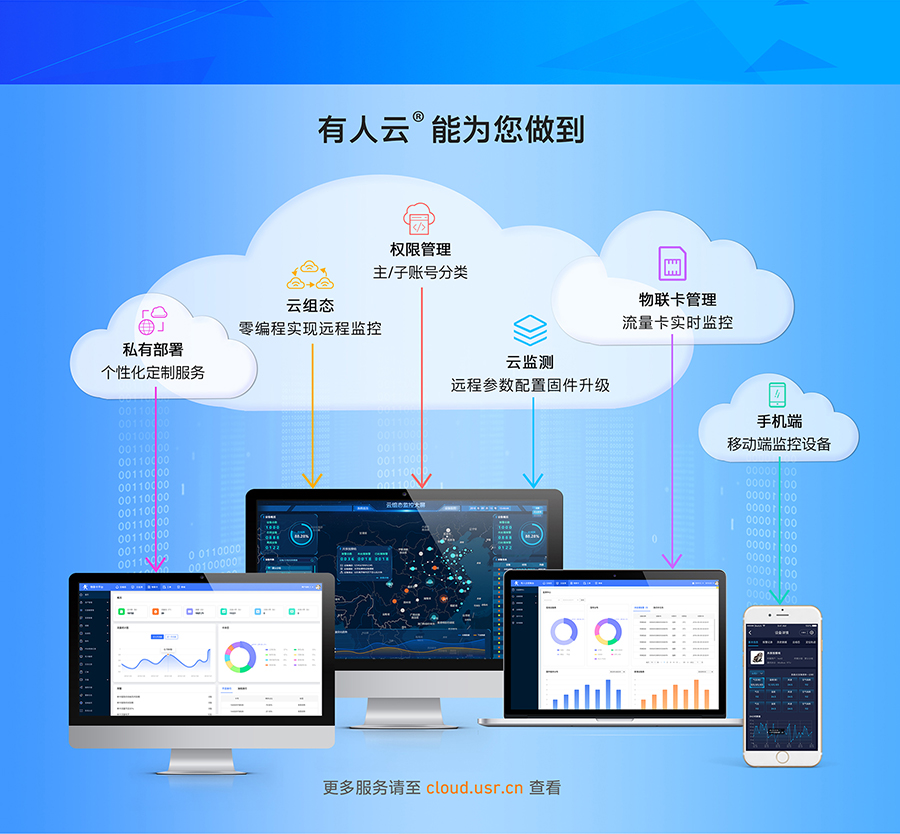

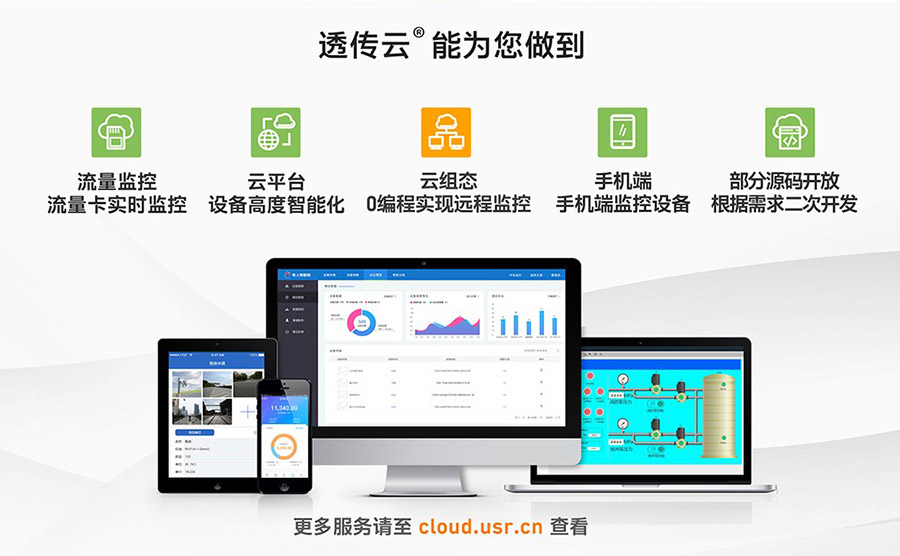

像传统组态软件一样，零编程，只需简单拖拽，
即可实现数据可视化。

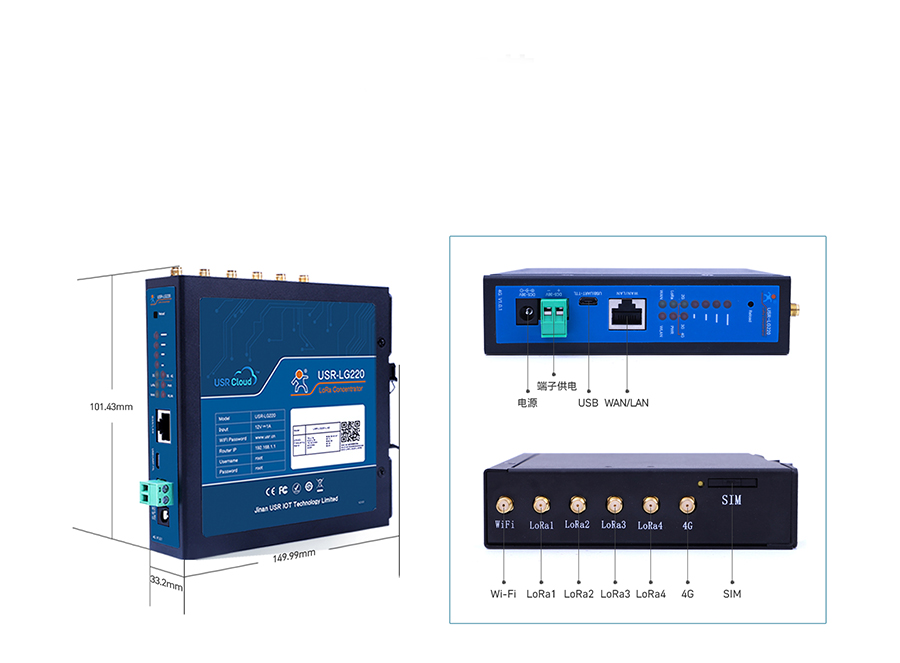

尺寸：149.99 x 101.43 x 33.2 mm
（L x W x H，含段子、天线口和导轨）

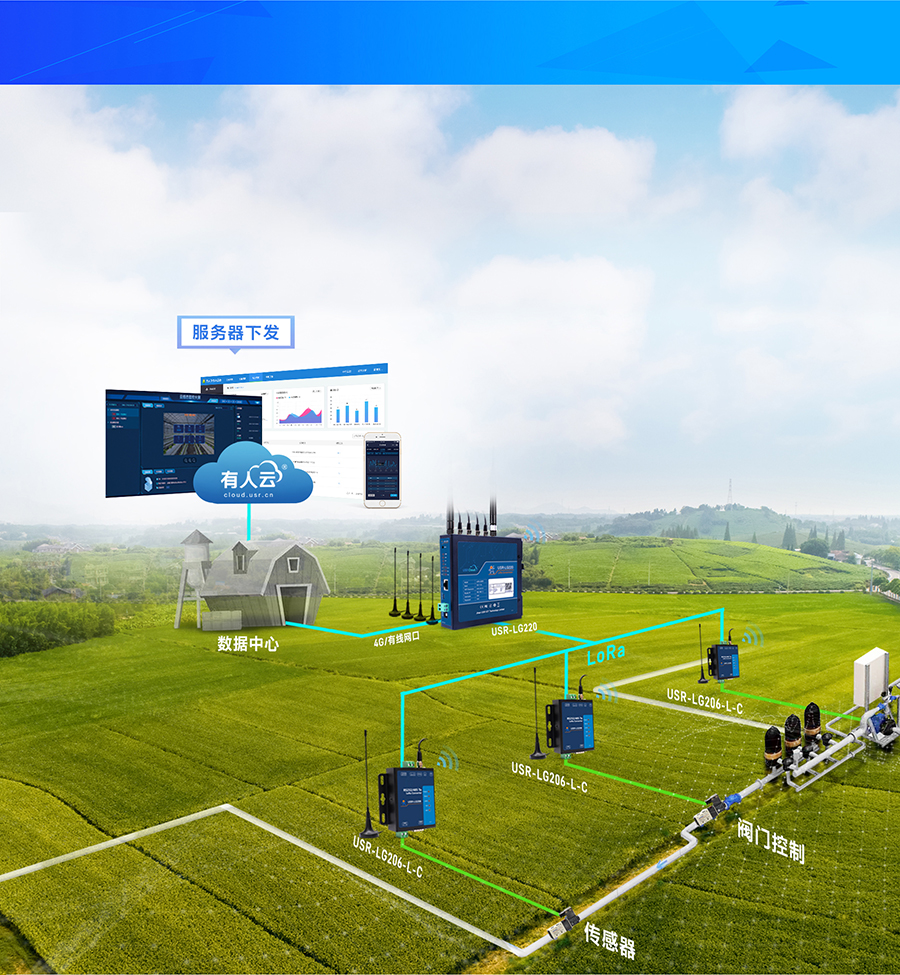

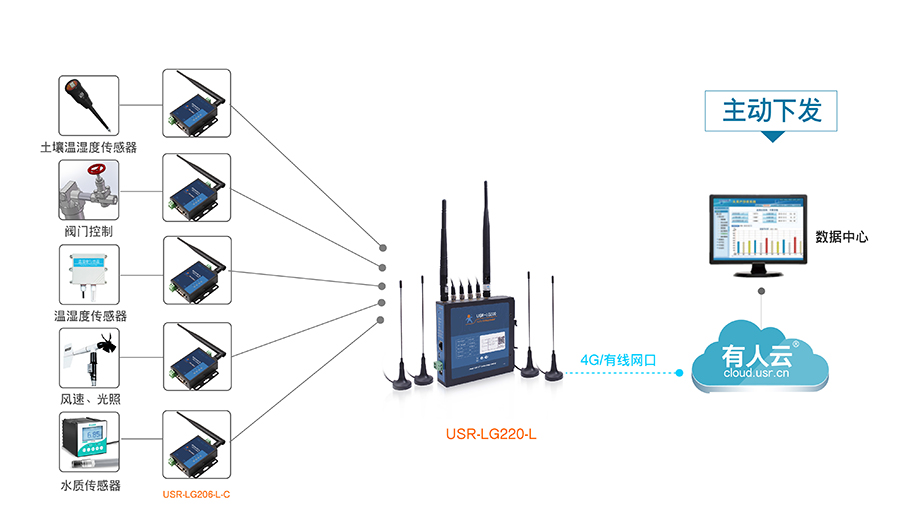

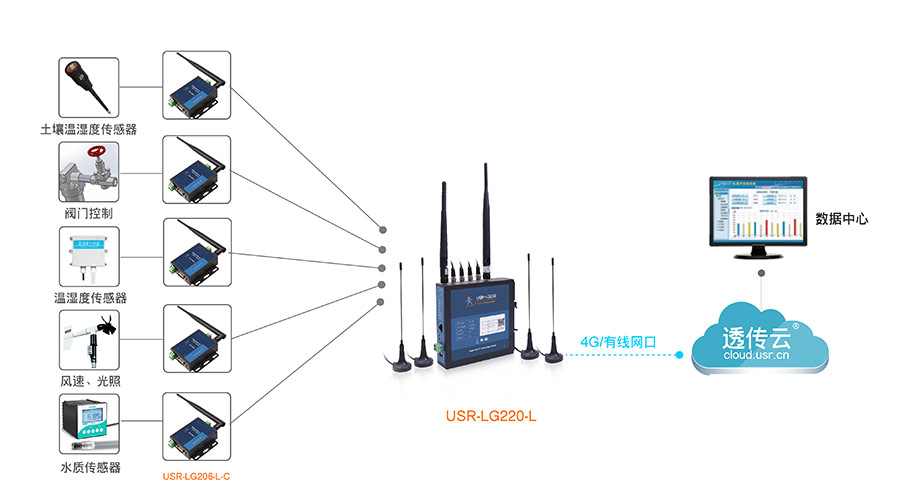

LG220选择服务器下发功能，可快速实现远距离数据收发，对灌溉、病虫害、
施肥情况在线监测，从而减少值守人员数量，全面提升农场生产管理水平，
提高经济效益，降低运营成本。

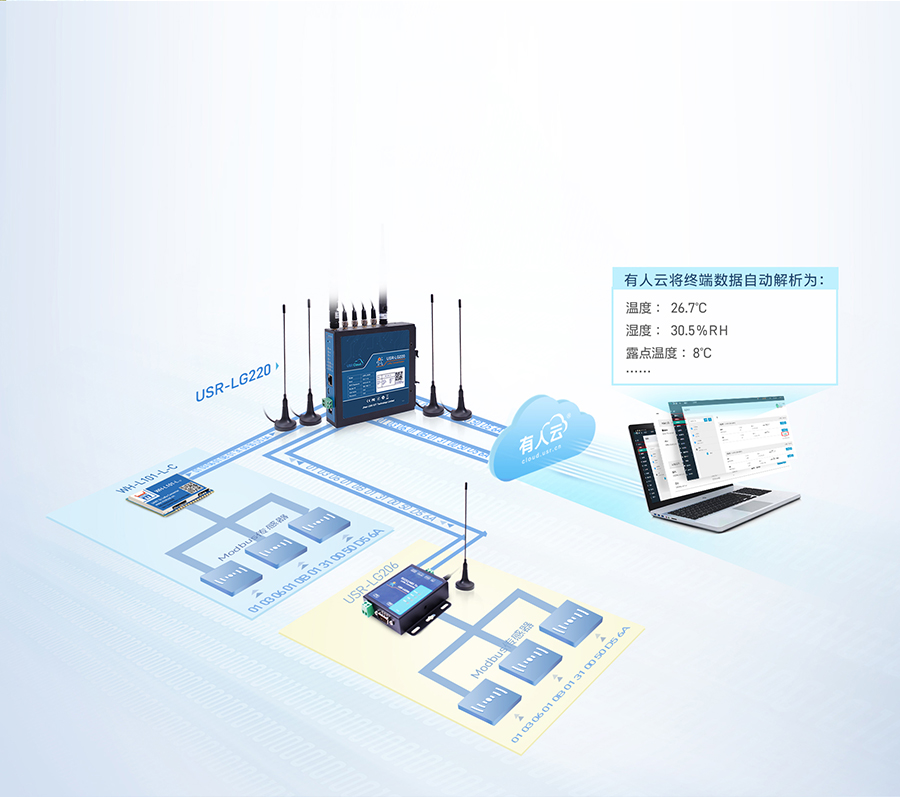

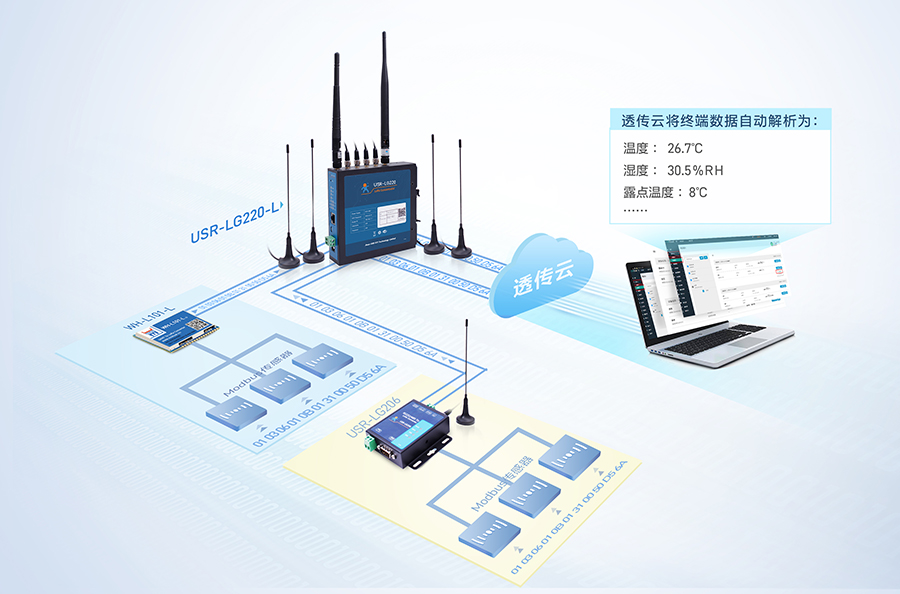

LG220与仓储内的温湿度传感器相连，通过云端对其下发指令，实时接收仓储内
设备温湿度参数，并上传监控平台。工作人员可根据收集到的参数，对仓储情况
进行判断，及时对货物进行调配，节约资源。

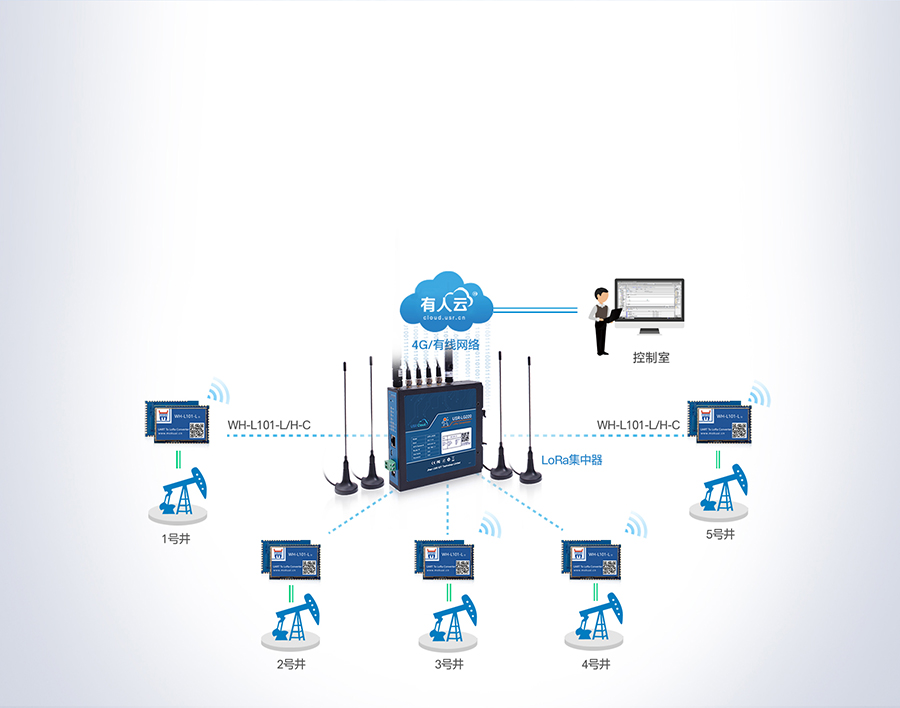

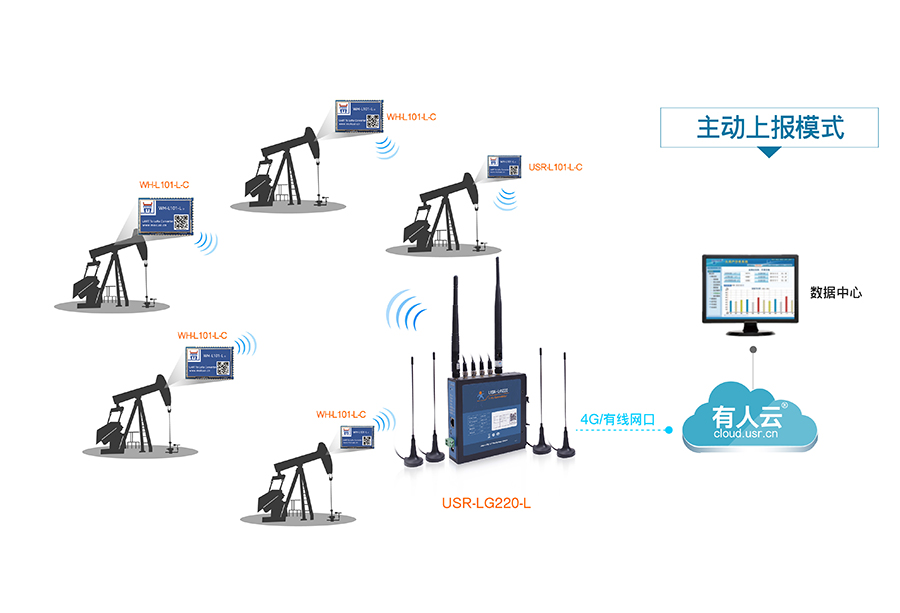

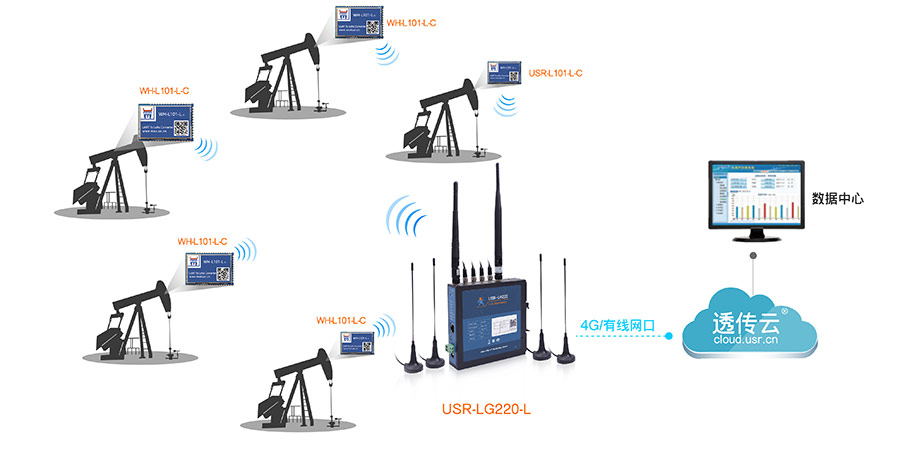

LG220支持在户外远距离条件下无线传输，免除资费成本。同时，产品可对
多个油田进行数据监测，有序收集各个油田状态，方便管理和全面检测。
（备注：底端设备需支持Modbus协议才能在有人云解析）
|
项目 |
描述 |
|
|
有线网口 |
有线WAN口 |
WAN * 1 |
|
WIFI |
WIFI无线局域网 |
支持802.11b/g/n |
|
天线 |
2.4G WIFI天线 |
|
|
覆盖距离 |
空旷地带120m |
|
|
4个LoRa通道： 1个管理通道 3个数据通道 |
协议 |
USR私有协议，简单、安全、可靠 |
|
频段 |
398MHz~525MHz，共分128个信道 |
|
|
通道 |
通道一为管理通道，通道二、三、四为数据通道 |
|
|
发射功率 |
最大发射功率20dBm |
|
|
天线 |
默认吸盘天线（470 MHz -510MHz） |
|
|
4G |
支持范围 |
-42(移动/联通2/3/4G 电信4G) -43(移动/联通/电信2/3/4G) |
|
SIM/USIM卡 |
标准6针SIM卡接口，3V/1.8V SIM卡 |
|
|
天线 |
全频棒状天线 |
|
|
按键 |
Reload |
一键恢复出厂设置 |
|
指示灯 |
状态指示灯 |
电源，WIFI,2/3/4G，WAN口，数据收发 |
|
温度 |
工作温度 |
-20℃~ +70℃ |
|
存储温度 |
-40℃ ~+125℃ |
|
|
湿度 |
工作湿度 |
5%~95%RH(无凝露) |
|
存储湿度 |
1%~95%RH(无凝露) |
|
|
供电 |
供电电压 |
DC5~36V（标配12V/1A） |
|
功耗 |
5V/0.6A 12V/0.3A 36V/0.07A |
|
|
|
功能项 |
指标 |
|
云组态 |
云端轮询 |
支持。支持以“云端轮询”方式实现对终端设备的数据监控，最快支持1分钟采集一次 |
|
云监测 |
网络信息显示 |
支持 |
|
信号质量监测 |
支持 |
|
|
数据流量监测 |
支持 |
|
|
频繁掉线报警 |
支持 |
|
|
AT指令配置集中器参数 |
支持。支持通过配置任务，AT指令，配置大批量设备的批量参数 |
|
|
远程升级集中器固件 |
支持。支持通过升级任务，升级大批量设备 |
|
|
其他 |
自动定位 |
支持。可实现实时基站定位、位置追踪、历史轨迹追溯 |
|
零配置上云 |
支持。无需使用传统的上位机进行复杂的配置 |
|

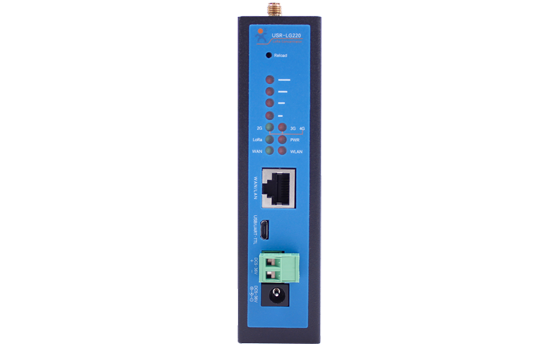

名称 |
备注 |
|
DC电源座 |
供电范围DC:5~36V，标准5.5*2.1电源座 |
|
DC电源端子 |
供电范围DC:5~36V，绿色端子座，端子尺寸5.08mm-2，注意正负极性 |
|
WAN/LAN口 |
广域网接口，10/100Mbps，支持Auto MDI/MDIX |
|
USB口 |
预留，调试 |
|
指示灯 |
10路状态指示灯，详细信息见7.6章节 |
|
SIM卡座 |
抽屉式SIM卡卡托。如果需要安装SIM卡，需要使用尖锐物顶住一侧的黄色按钮，将卡托退出 |
|
Reload按键 |
Reload：长按5s以上再松开，恢复出厂设置 |
|
LoRa天线 |
470MHz~510 MHz吸盘天线 |
|
WIFI天线 |
2.4G 棒状天线 |
|
4G天线 |
全频棒状天线 |
