LG220 连接MQTT服务器主动下发

USR-LG220所有资料可登入下载：https://www.usr.cn/Search/getList/keyword/LG220/

一、硬件连接

1、需要准备的物品：

USR-LG220        1个

USR-LG206-L-C     1个

485/232转USB    1个
12V电源适配器   2个

笔记本电脑       1台
2、硬件连接：
第一步：给USR-LG220插好WIFI天线、4G天线和所有LORA天线，然后给USR-LG220提供一个可以访问外网的网络（4G/WAN）；

第二步：USR-LG220接12V电源适配上电，电脑连接USR-LG220的WiFi；
第三步：USR-LG206-L-C的232/485串口转USB接电脑，然后接12V电源适配上电。

二、设置节点

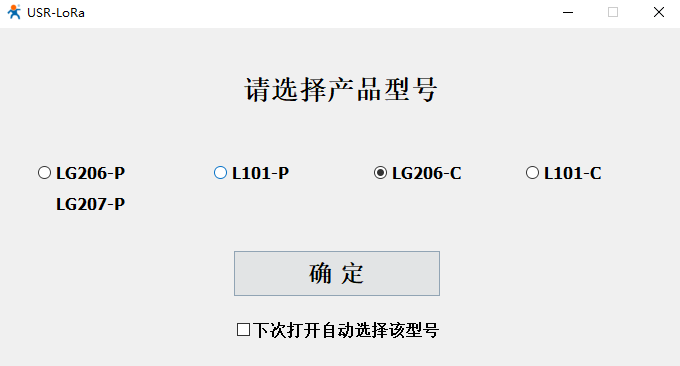

这里以有人LoRa终端USR-LG206-L-C为例。使用串口线连接LoRa终端的RS232接口与电脑，打开USR_LoRa软件（http://www.usr.cn/Down/USR_LoRa_SET-V1.0.8.rar），选择LG206-C。

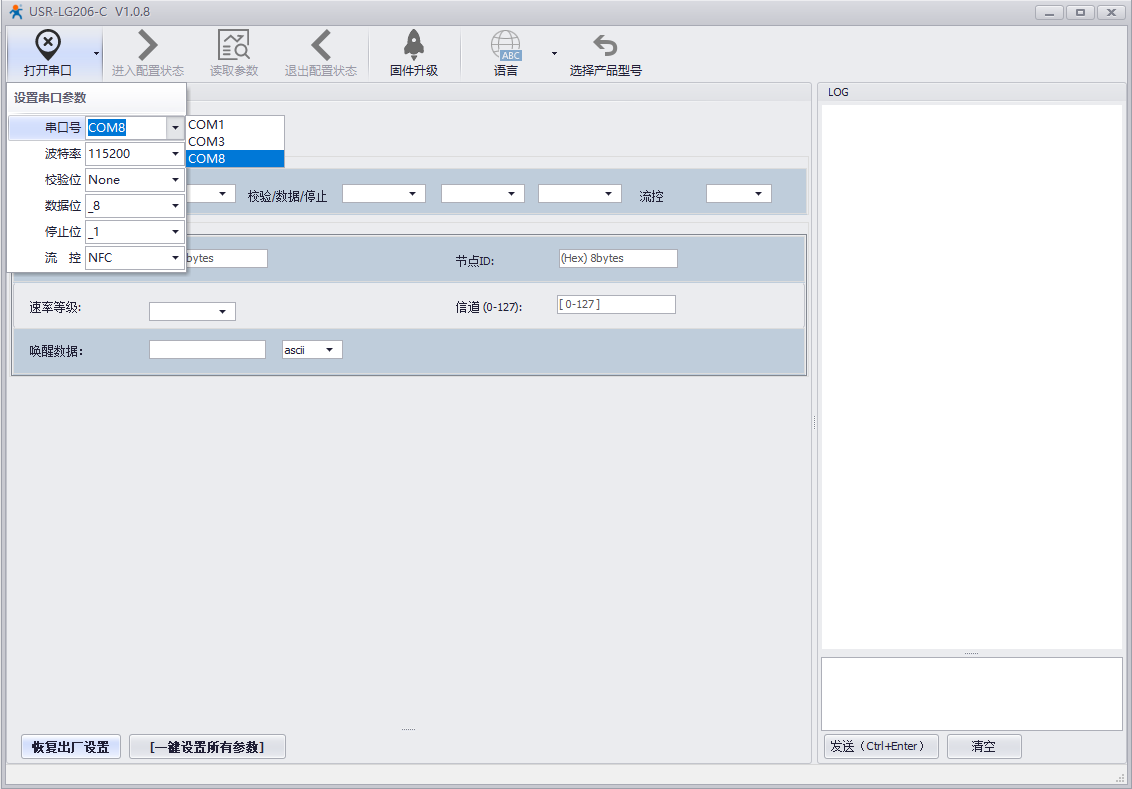

找到相应的串口号并打开，默认参数为： 波特率 115200、无校验、8 位数据位、1 位停止位。

先点击“进入配置状态”然后点击“读取参数”。

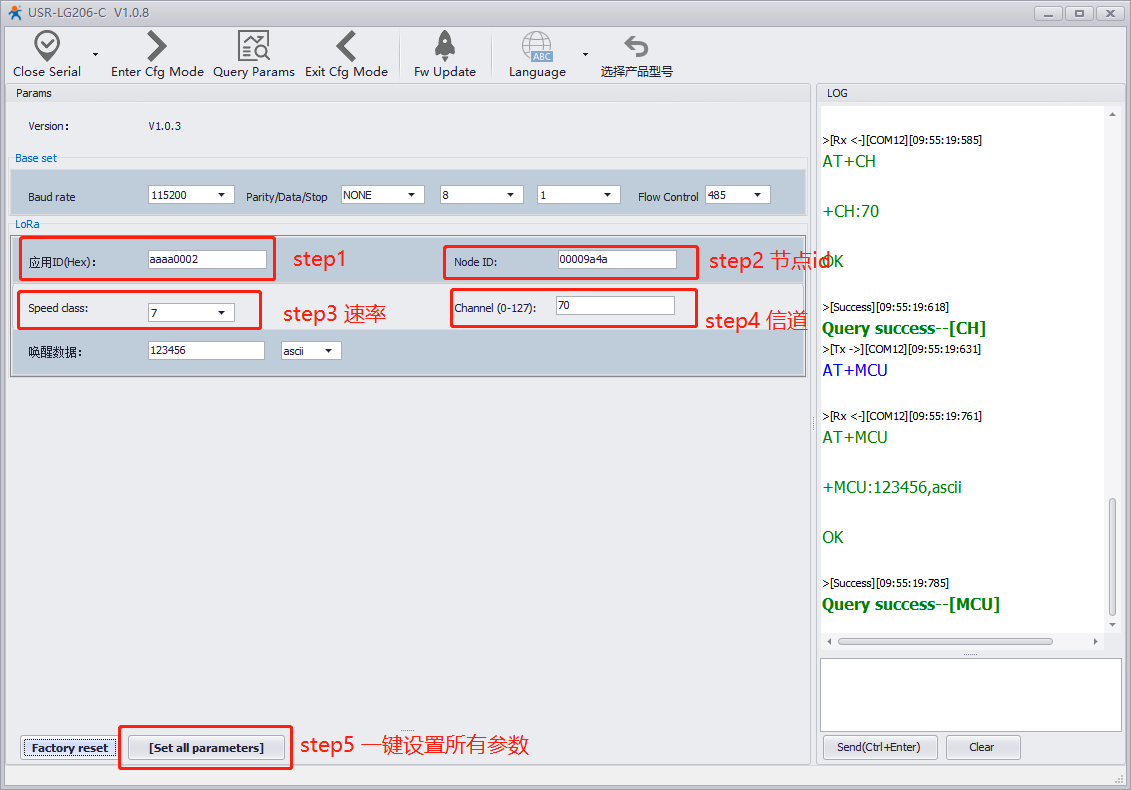

设置应用ID、信道、速率。在下图所示区域设置应用ID为aaaa0002、速率等级设为7、信道设为70，然后点击“一键设置所有参数”。应用ID要与集中器设置的应用ID一致,信道要与集中器通道1设置的信道一致，速率要与集中器通道1设置的速率一致，在同一个集中器的LoRA网络内节点的应用ID要保证唯一。节点ID为206标签上表示的ID. 设置完成关闭串口。

三、设置集中器

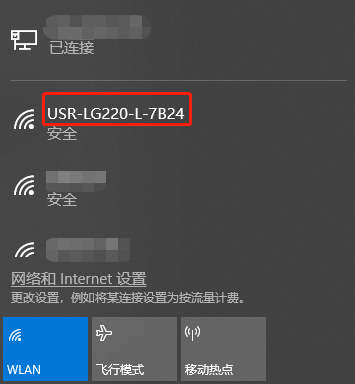

（1）使用集中器配套的电源适配器给集中器供电，集中器上电启动完成后用PC或手机可以搜索到集中器的WIFI热点，默认的SSID为USR-LG220-L-xxxx，xxxx为集中器MAC地址的后四位。

（2）连接WIFI，初始密码为www.usr.cn,连接成功，打开浏览器，地址栏输入192.168.1.1，回车即可进入登陆界面。输入密码（初始密码为root）即可进入集中器配置网页。

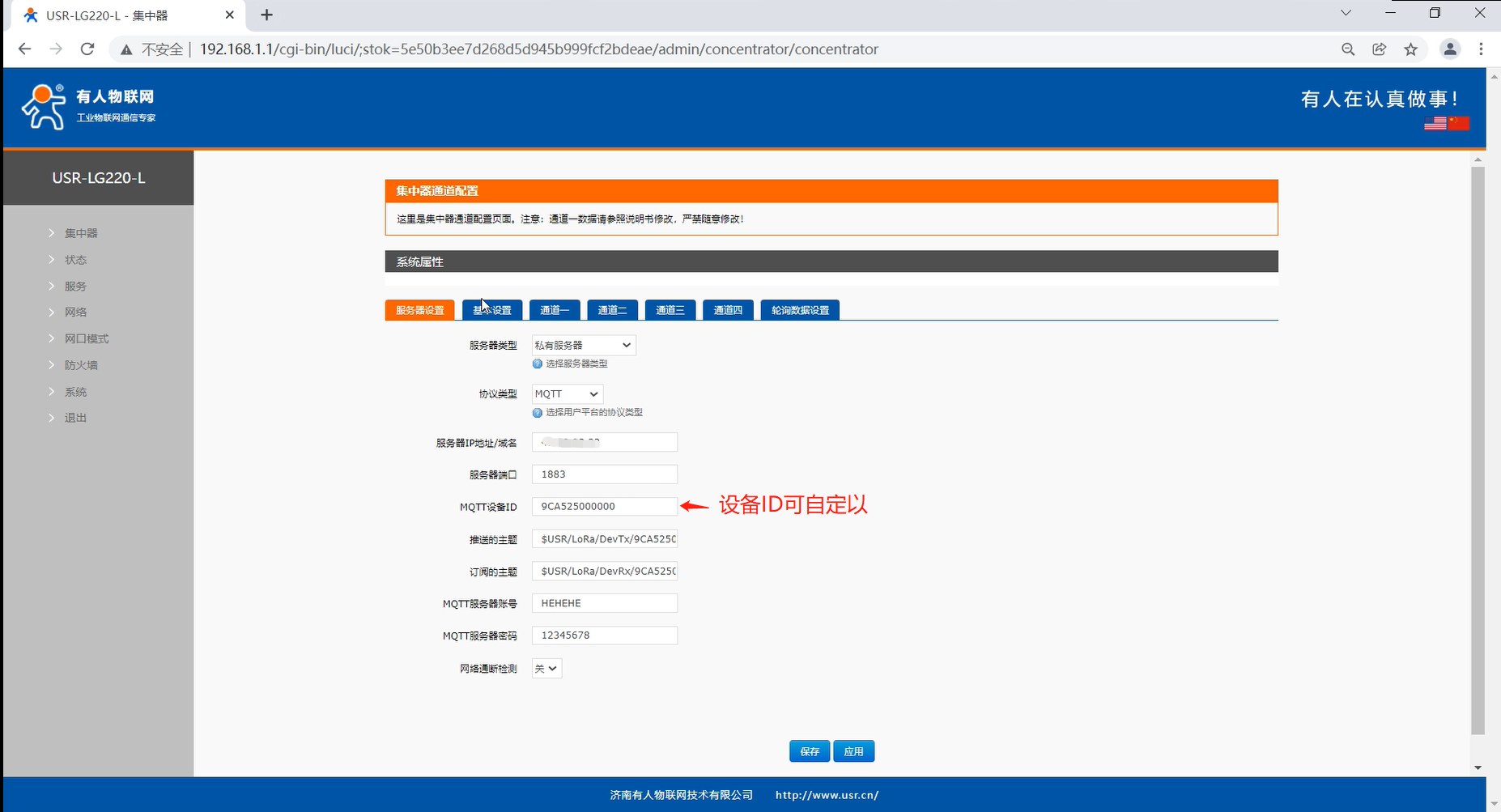

（3）用户可使用网页配置私有服务器相关内容，连接协议选择MQTT。

服务器配置项包括：服务器 IP地址/域名、服务器端口、MQTT设备ID、推送/订阅的主题、MQTT服务器账号和密码，具体设置位置请参看下图：

Ø 服务器类型选择私有服务器，如果需要云监测功能请选择私有服务器+云监测

Ø 协议类型选择 MQTT

Ø 服务器 IP 地址/域名：要连接的服务器 IP 地址或域名

Ø 服务器端口：要连接的 MQTT 服务器端口

Ø MQTT 设备 ID：用户设备 ID，自定义

Ø 推送的主题：设置 MQTT 推送的主题

Ø 订阅的主题：设置 MQTT 订阅的主题

Ø MQTT 服务器账号：如果 MQTT 开启了用户名验证，请正确填写用户名

Ø MQTT 服务器密码：如果 MQTT 开启了密码验证，请正确填写密码

Ø 注：MQTT 设置的内容，最大长度 64 字节；设置完成点击应用后 20 秒生效。

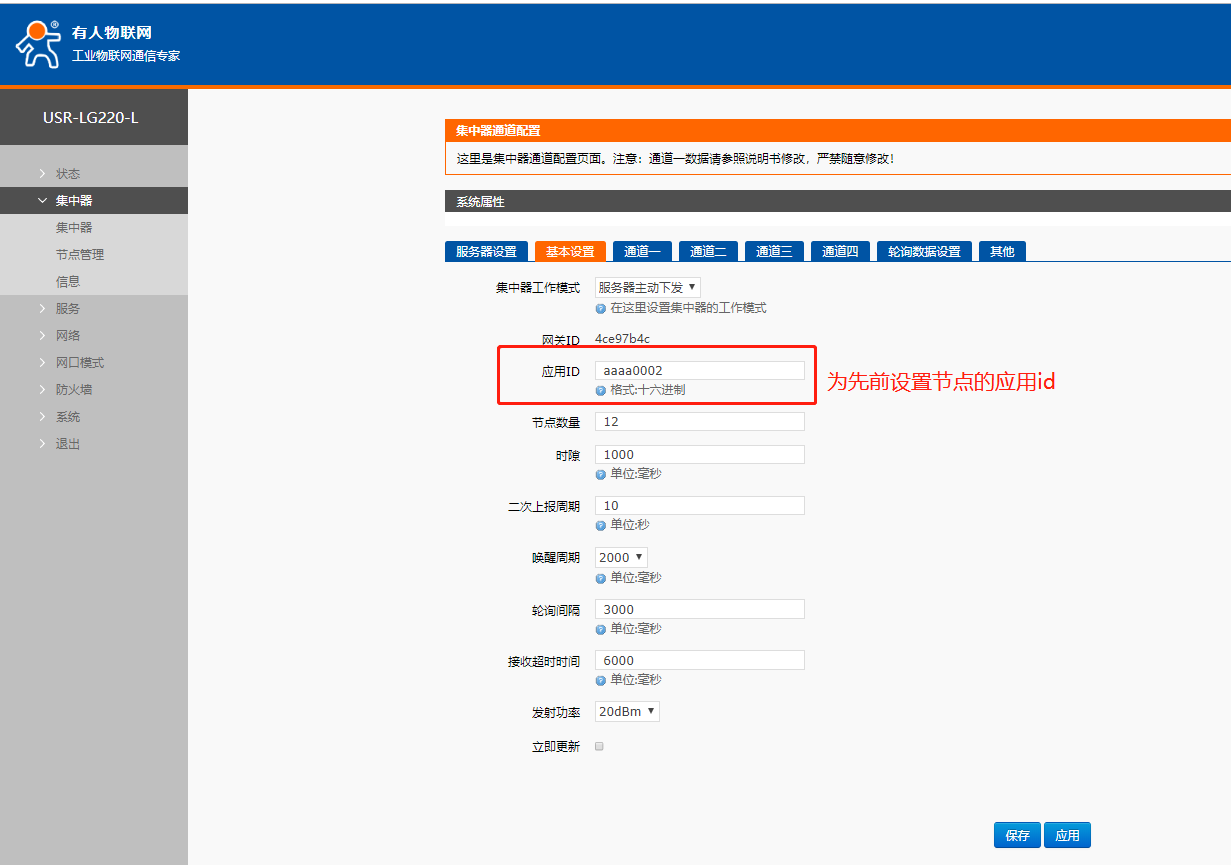

（4）设置集中器的应用ID，依次点击集中器，基本设置，应用ID，设置应用ID和lora相同。最后保存应用。

应用ID为lora节点206之前要设置的应用ID。

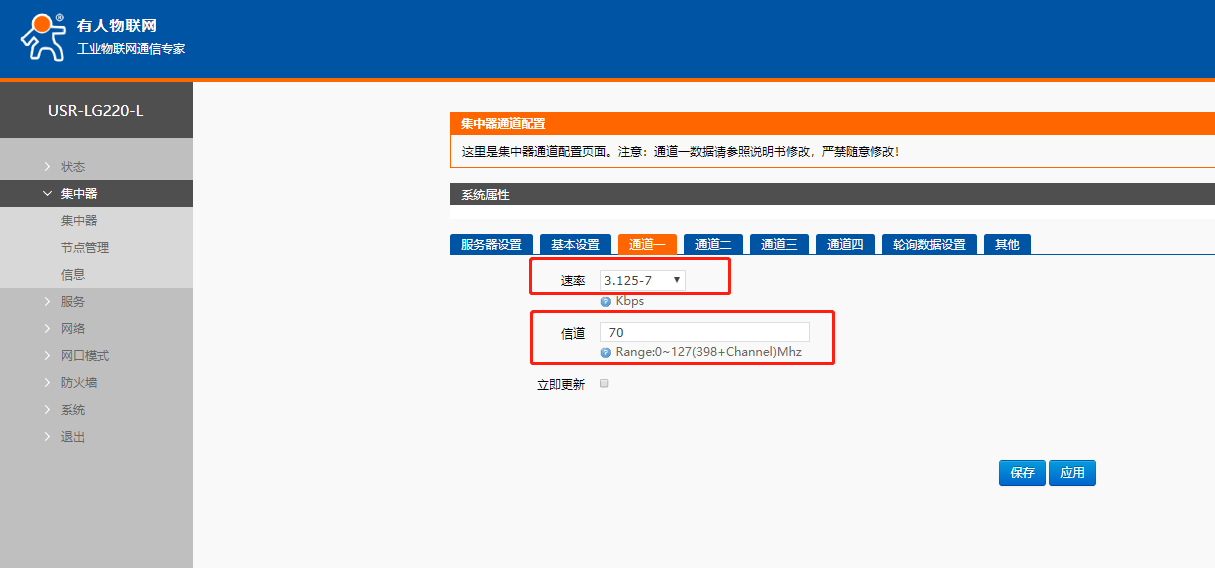

（5）设置集中器的信道和速率，依次点击集中器，通道一设置速率和信道和lora相同，点击保存应用，通道二、三、四中设置的速率与信道各不相同，且都与通道一不同。

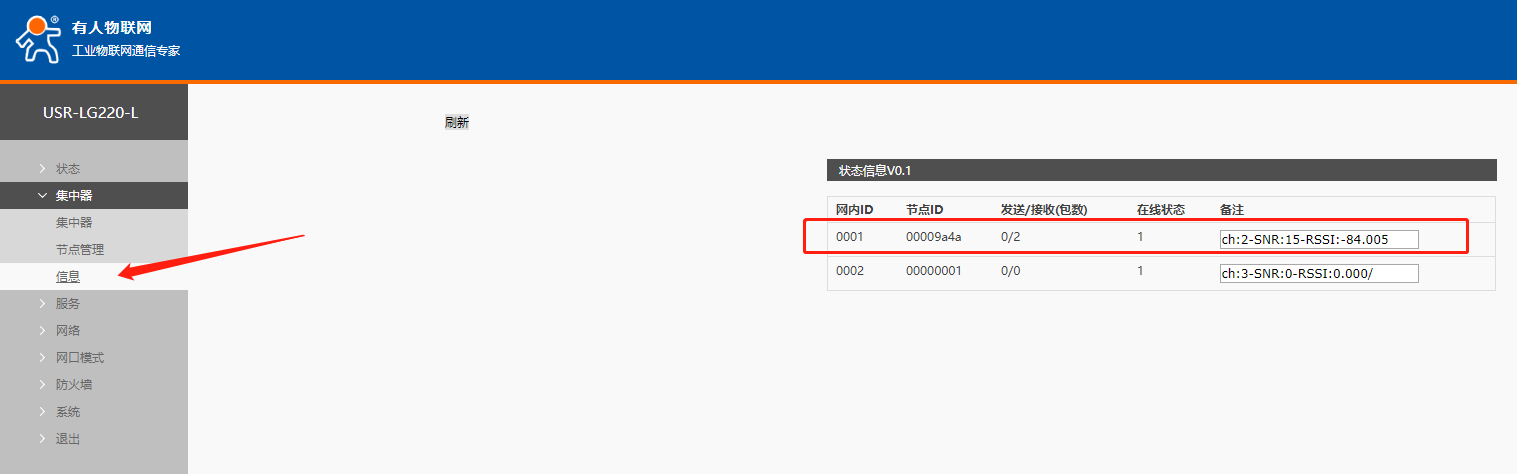

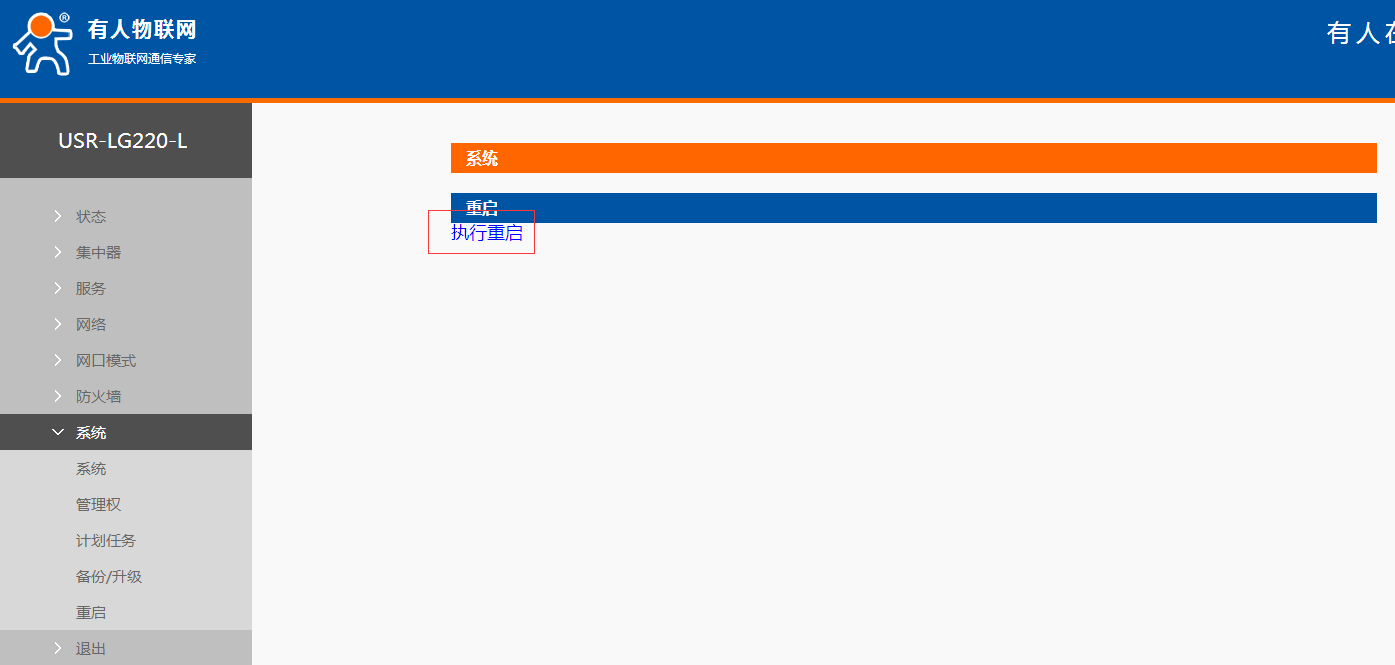

（6）点击系统—重启，执行重启。重启完毕登陆集中器在集中器—信息 可参看加入的节点信息，串口助手会显示连接对象ip与端口号。

四、数据测试

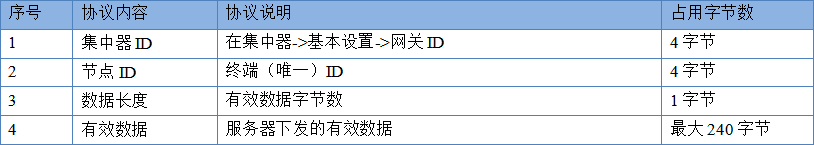

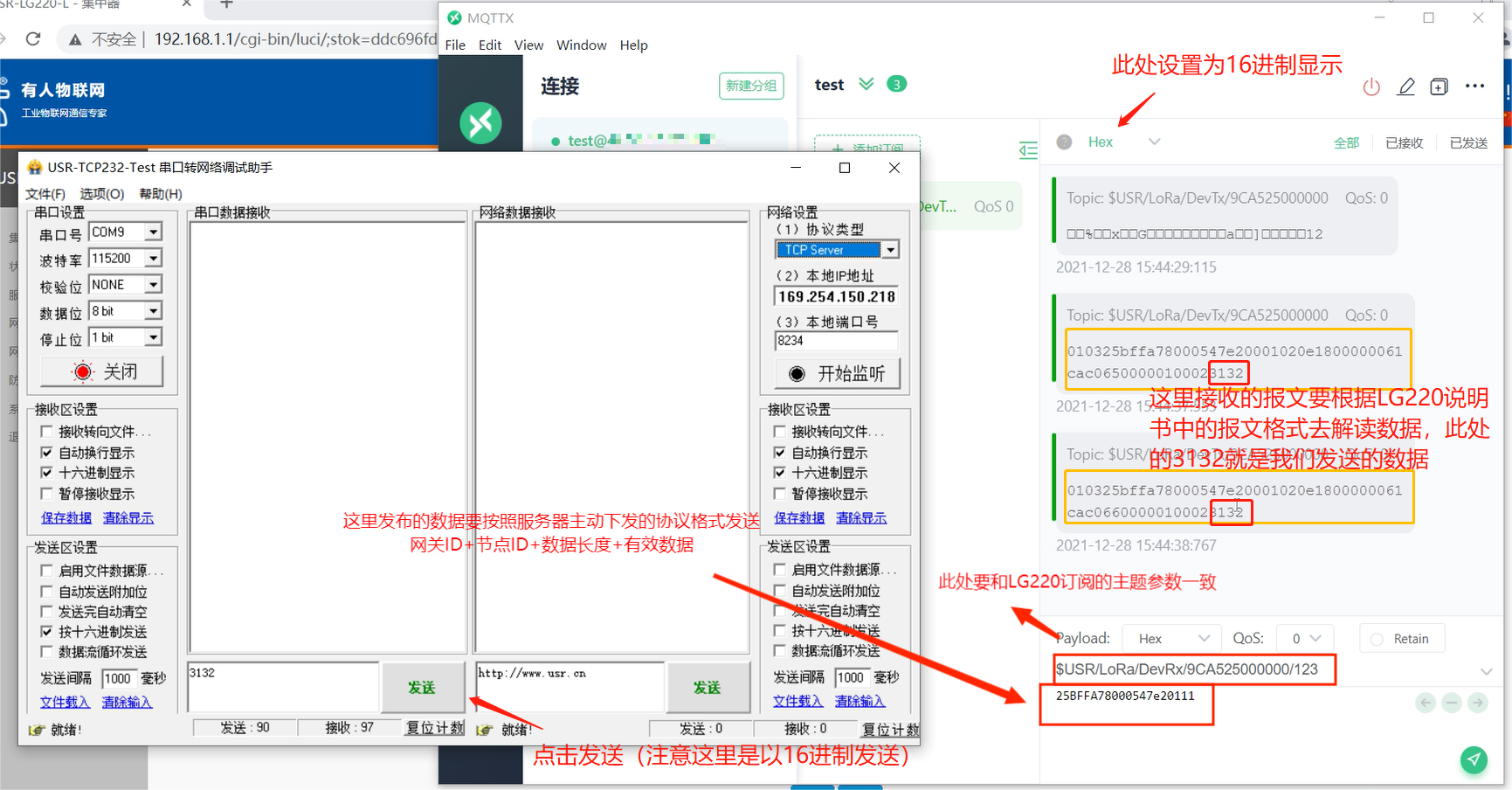

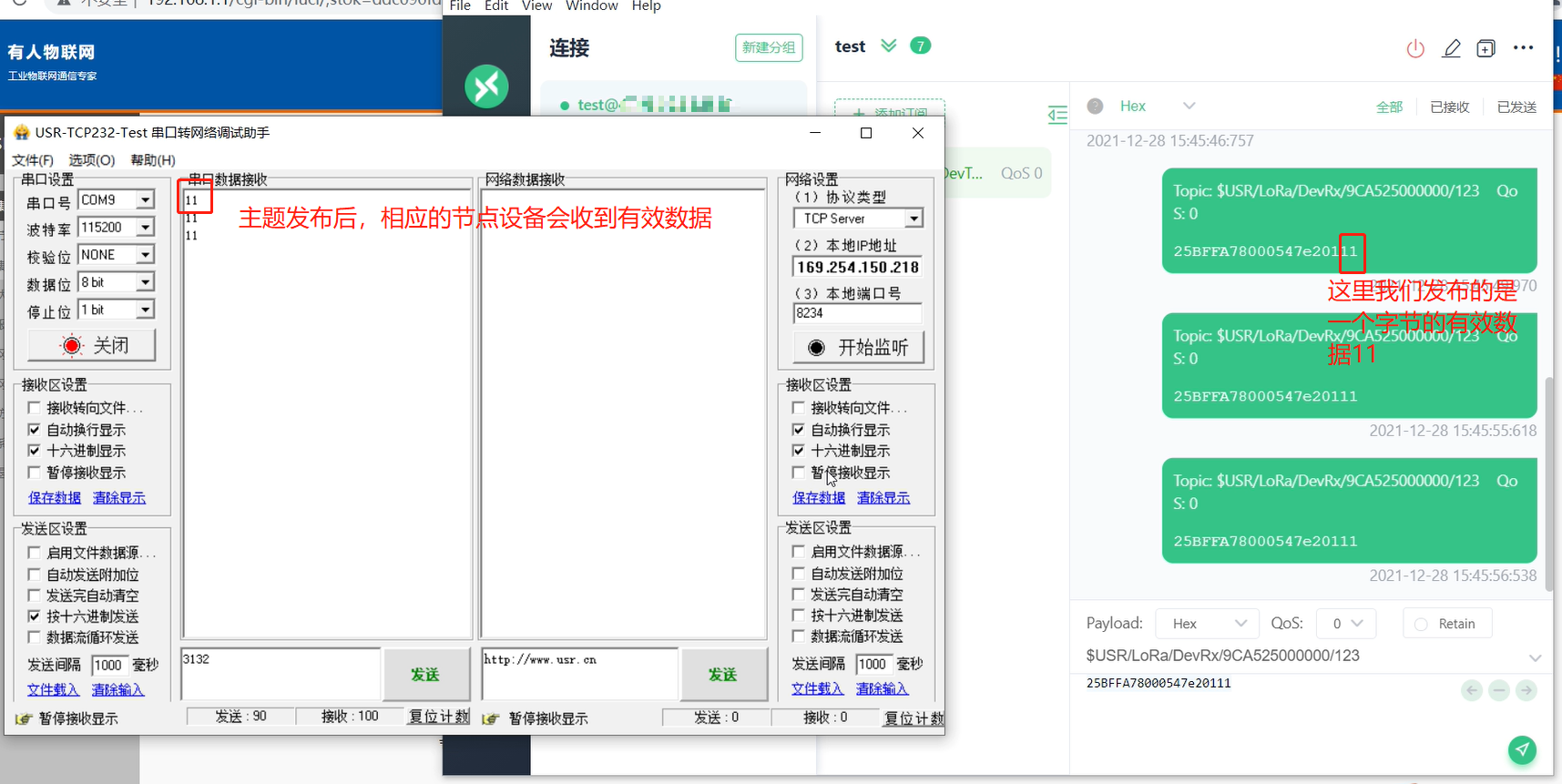

Lora节点串口连接电脑，打开串口，数据下发要遵循集中器与服务器传输协议（服务器主动下发）

LG220说明书第23页有上报与下发协议可以参考：http://www.usr.cn/Down/USR-LG220-L_V1.1.2.pdf

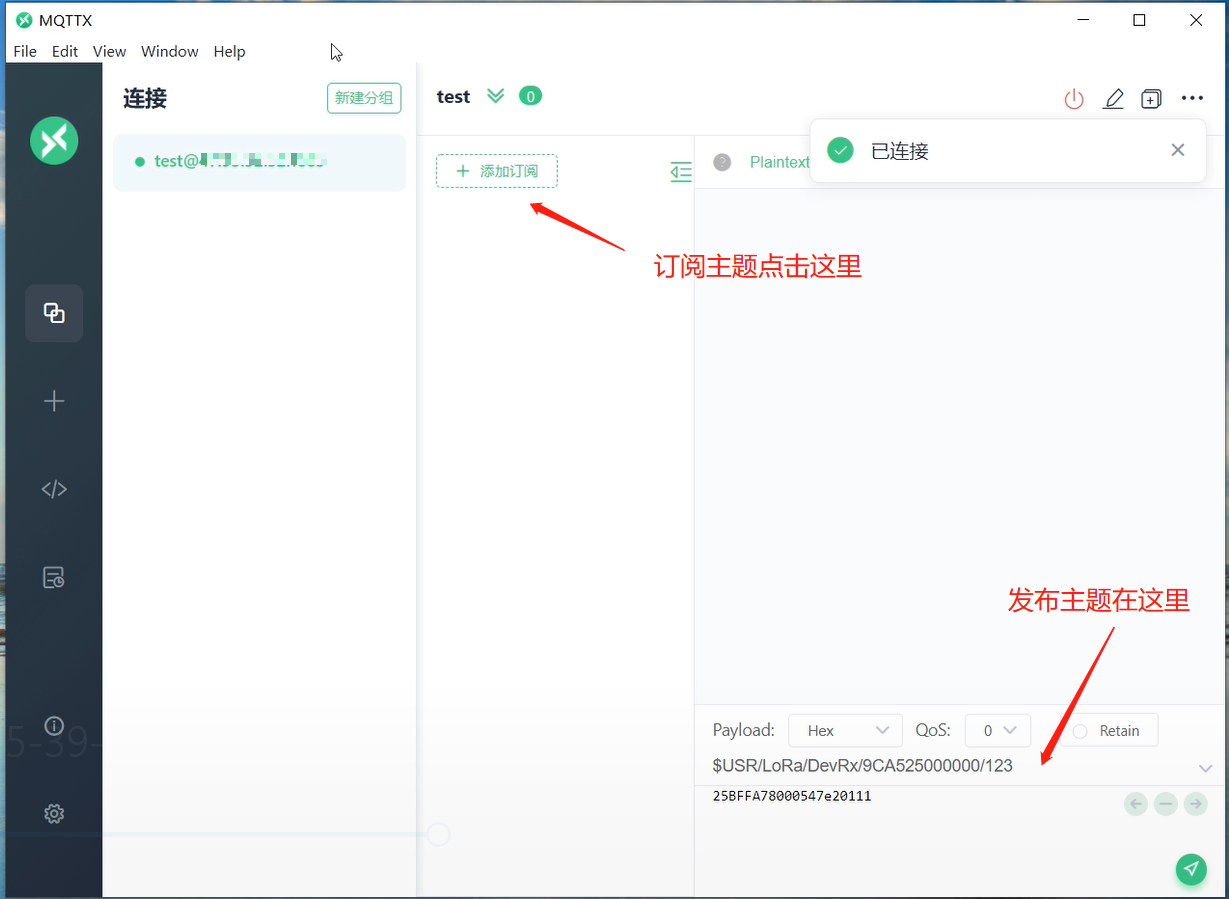

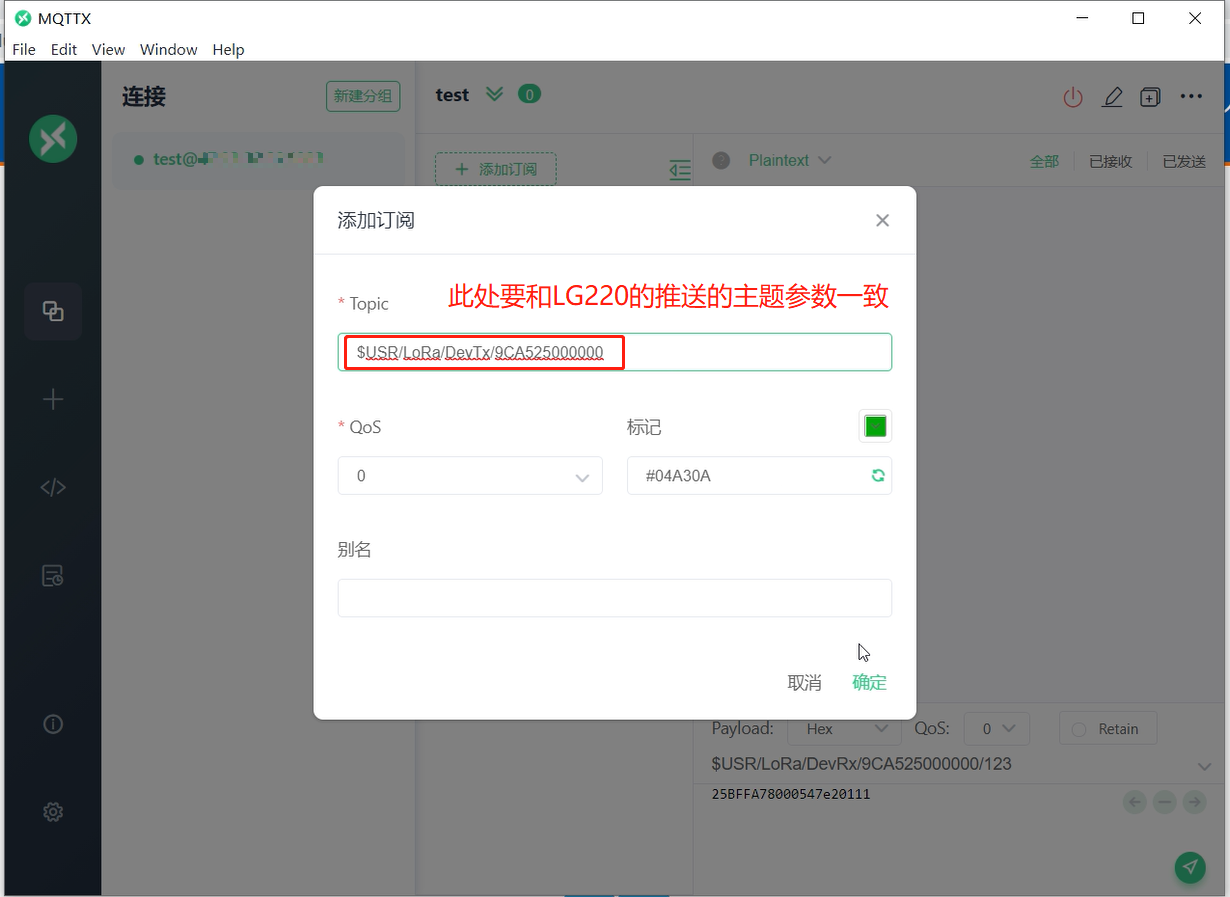

USR-LG220发布主题：

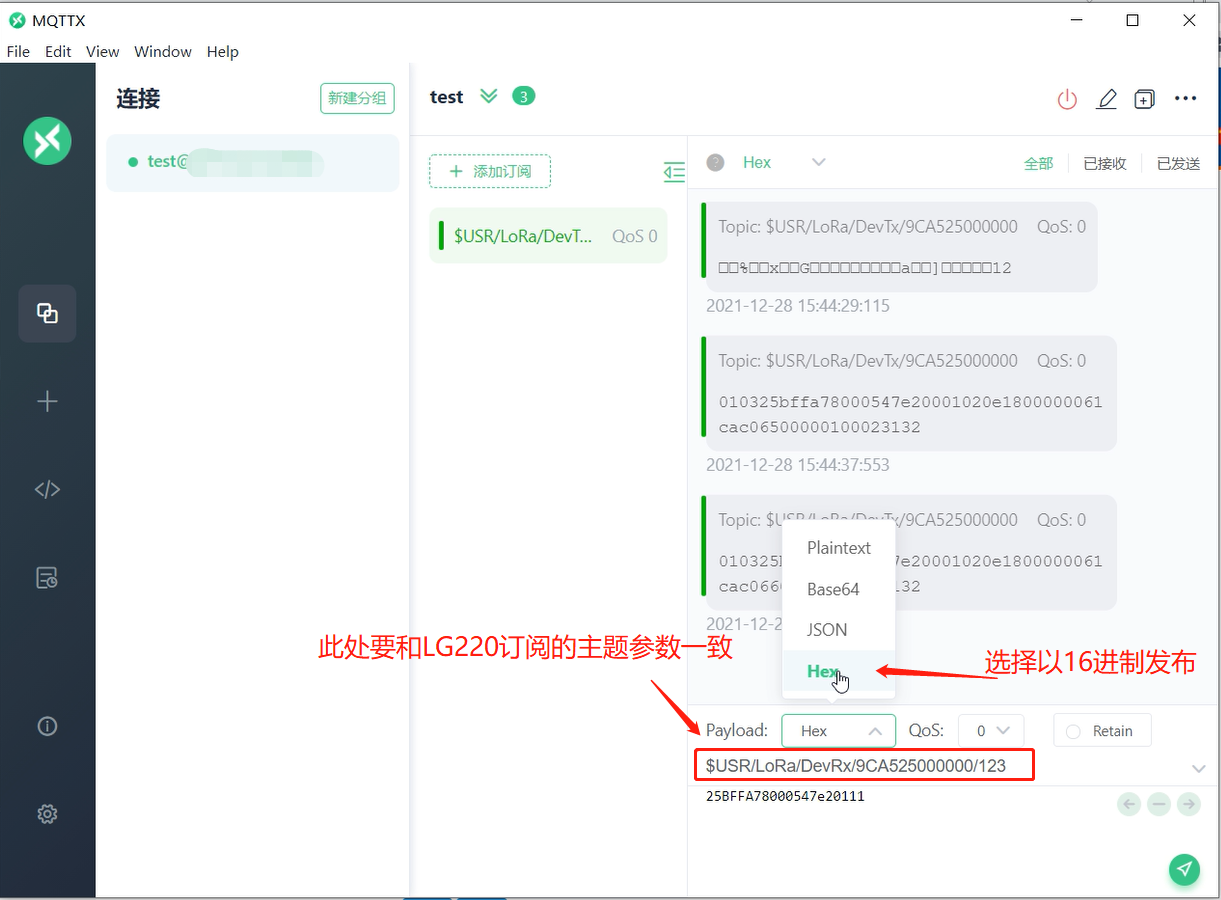

USR-LG220订阅主题
