ASR6601芯lora模组 WH-L101-L-H20

ASR6601方案 | 低功耗 | 点对点 | 局域网 | 支持LG210/220

WH-L101-L-H20是一个支持点对点通信协议、网关协议的低频半双工LoRa模块，工作的频段为：398~525Mhz(默认频率470MHz)。使用串口进行数据收发，降低了无线应用的门槛，可实现一对一或者一对多的通信。lora模块可以工作在1.8 ~ 3.6V，点对点协议下最低休眠电流仅3uA，满足电池供电需求，适合超低功耗的场合应用。

基本功能

模组通过TTL接口与用户MCU连接，通过设置，可实现两个及以上模块的点对点传输；
通过TTL接口连接用户MCU，通过集中器USR-LG210-L或USR-LG220-L
实现数据的远距离传输，支持局域化分区管理

远距离传输

高增益、高接收灵敏度

低功耗模式

休眠电流仅2.5uA，同时自适应链接速率，延长电池寿命

软件看门狗防护

产品内置精心设计的软件看门狗，24小时稳定运行，不宕机

安全可靠

提供安全通信机制，用户可通过AT指令控制数据加密传输，
提高数据的保密性、安全性及可用性

产品尺寸

L*W*H 26.65*18.22*2.6 （mm）

应用案例

楼宇控制设备远程监测

大型办公楼需对空调、电灯等设备进行分区域管理。
此时，可选用多个WH-L101-L-H20与不同区域内的空调、电灯等设备连接，
搭配LoRa集中器，分别控制不同区域内相关设备的启停。

智慧农业解决方案

LoRa集中器选择主动下发功能，快速实现远距离数据收发，对灌溉、病虫害、施肥情况在线监测
从而减少值守人员数量，全面提升农场生产管理水平，提高经济效益，降低运营成本。

智能抄表解决方案

产品可用于距离数据采集，大幅提高工作效率；低功耗传输速率灵活可调，
减少电池更换频率；合理结果不点分散难题，方便管理和全面检测。

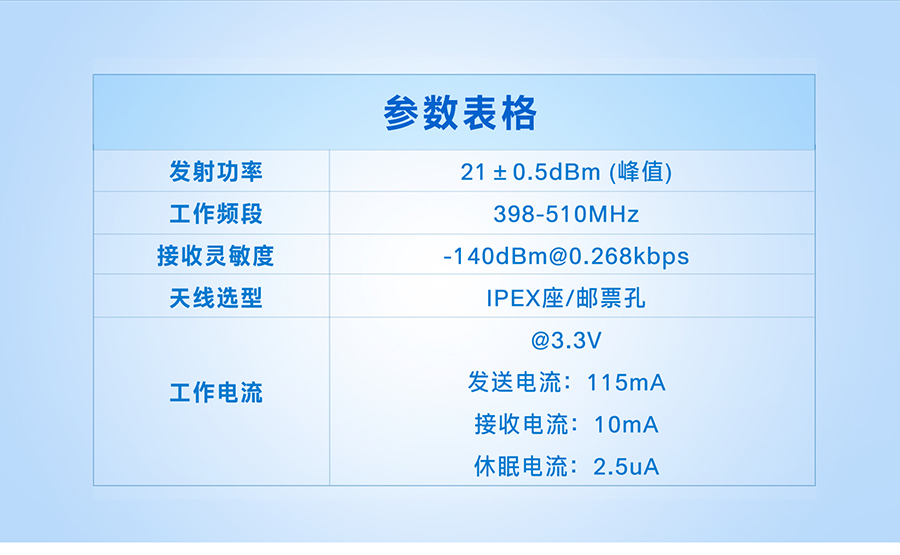

分类	参数	取值
无线参数	工作频段	398-510MHz
	发射功率（典型值）	21.5±0.5dBm @470Hz
	接收灵敏度	-140dBm@0.268Kbps
	传输距离(空旷，无干扰，参考值，和测试环境有关)	6000m @0.268Kbps
	天线选项	外接LoRa天线（焊盘或者IPEX)
硬件参数	数据接口	UART：1200bps - 115200bps
	工作电压	1.7V-3.7V (3.3V典型值）
	工作电流（典型值）	发射电流(典型值)115mA @3.3V 接收电流(max)10mA@3.3V 休眠电流(avg)2.8uA@3.3V
	工作温度	-40℃ ~ +85℃
	存储温度	-55℃ ~ +125℃
	工作湿度	5~95%RH(无凝露)
	存储湿度	5~95%RH(无凝露)
	尺寸	26.65 x 18.22 x 2.60mm
	封装接口	SMT表贴

标题	更新日期
WH-L101-L-H20和USR-LG210透传模式透明广播示例	2021-12-27	详情>
WH-L101-L-H20和USR-LG210连接服务器-透传模式透明广播示例	2021-12-27	详情>
WH-L101-L-H20点对点透传模式示例	2021-12-27	详情>
WH-L101-L-H20点对点定点模式示例	2021-12-27	详情>
WH-L101-L-H20和USR-LG210组网模式组网透传组网广播示例	2021-12-27	详情>
WH-L101-L-H20和USR-LG210组网模式组网透传固定ID示例	2021-12-27	详情>
WH-L101-L-H20和USR-LG220服务器主动下发模式示例	2022-02-11	详情>
WH-L101-L-H20和USR-LG220集中器轮询唤醒模式示例	2022-02-11	详情>
WH-L101-L-H20和USR-LG220节点主动上报模式示例	2022-02-11	详情>
WH-L101-L-H20 LR模式测试案例	2021-12-28	详情>
WH-L101-L-H20固件升级操作说明	2021-12-28	详情>
WH-L101-L-H20一对多广播透传示例	2021-12-28	详情>
WH-L101-L-H20和USR-LG220有人云模式示例	2022-01-14	详情>
