一、资料下载

WH-L101-L 点对点协议说明书：https://www.usr.cn/Download/1115.html

WH-L101-L 硬件设计手册：https://www.usr.cn/Download/1116.html

WH-L101-L AT指令集：https://www.usr.cn/Download/1296.html

WH-L101-L 封装库：https://www.usr.cn/Download/1117.html

WH-L101-L-P 说明书：https://www.usr.cn/Download/593.html

WH-L101-L 设置软件：https://www.usr.cn/Download/1301.html

WH-L101-L-P 设置软件：https://www.usr.cn/Download/693.html

串口及网络调试助手软件：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

WH-L101-L 模组 1块

WH-L101-L-P 模组 1块

WH-L101X-EVK 测试底板 2块

LORA 天线 2根

12V电源适配器 2个

USB-RS232串口线 2条

电脑 1台

2、硬件连接

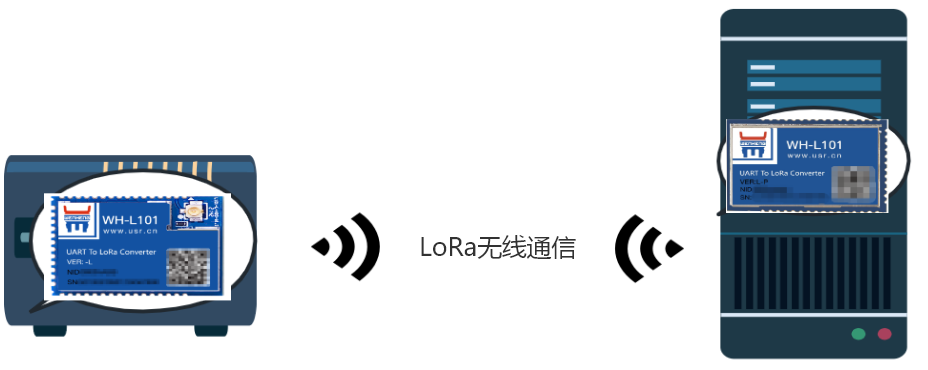

为方便测试，新老版本的两台L101串口均接电脑进行测试观察通信效果。

将WH-L101-L-P与WH-L101-L焊接到EVK测试底板， 安装天线，接RS232-USB串口线接到电脑USB口，接12V电源适配器上电。

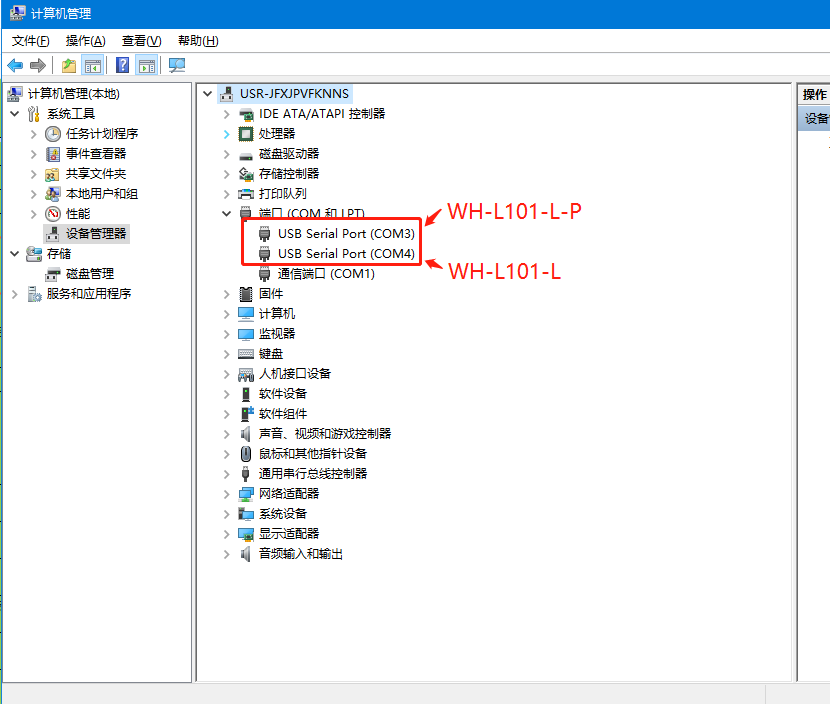

注意：电脑设备管理器中可以看到USB COM端口出现，电脑接usb串口后没有出现COM端口，极大可能是电脑没有该USB转串口的驱动，可自行下载驱动精灵更新串口驱动。

本案例WH-L101-L-P串口为COM3，WH-L101-L串口为COM4。

三、产品参数设置

1、WH-L101-L-P 参数配置

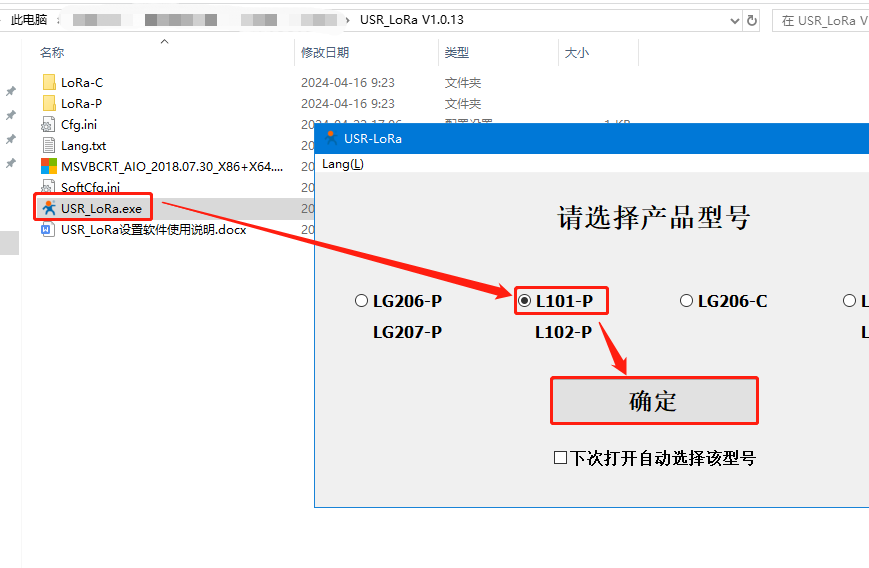

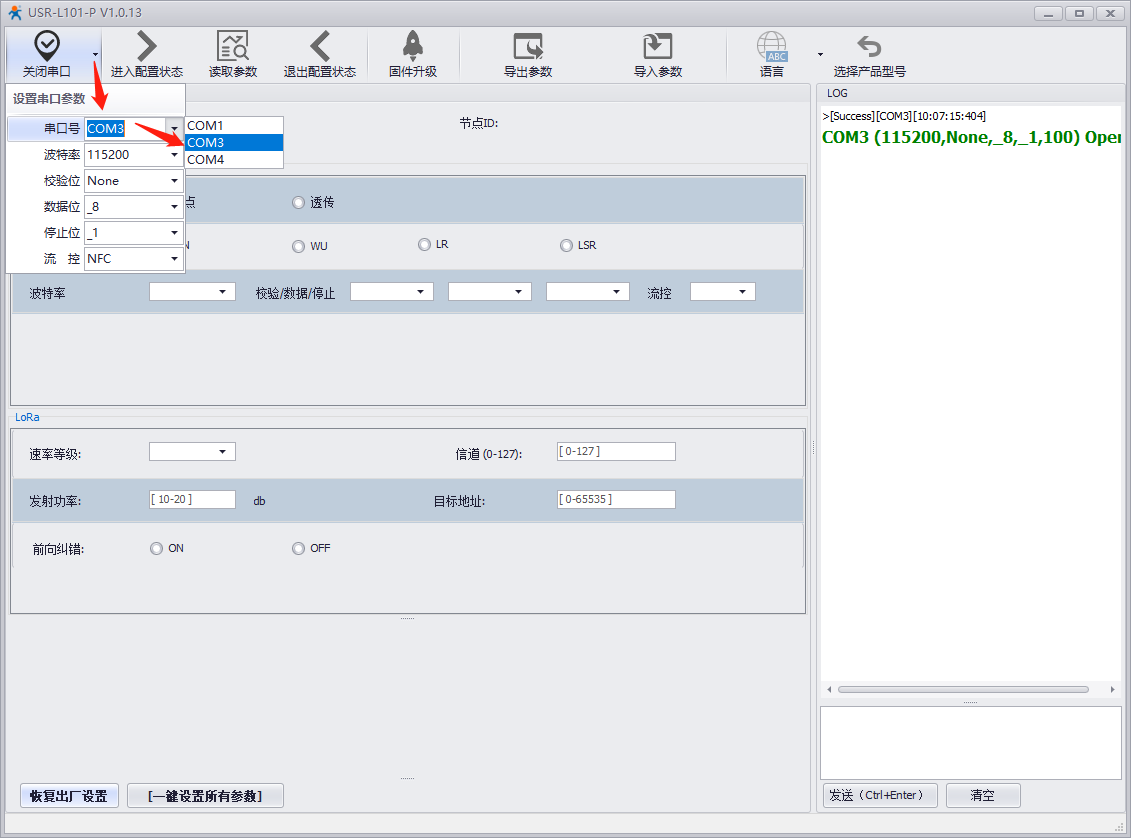

（1）电脑打开USR_LoRa V1.0.13版本设置软件，打开USR_LoRa.exe文件，选择产品型号L101-P,点击确认。选择对应WH-L101-L-P的COM口号，默认串口参数为波特率：115200、校验位：none、数据位：8、停止位：1，点击打开串口。

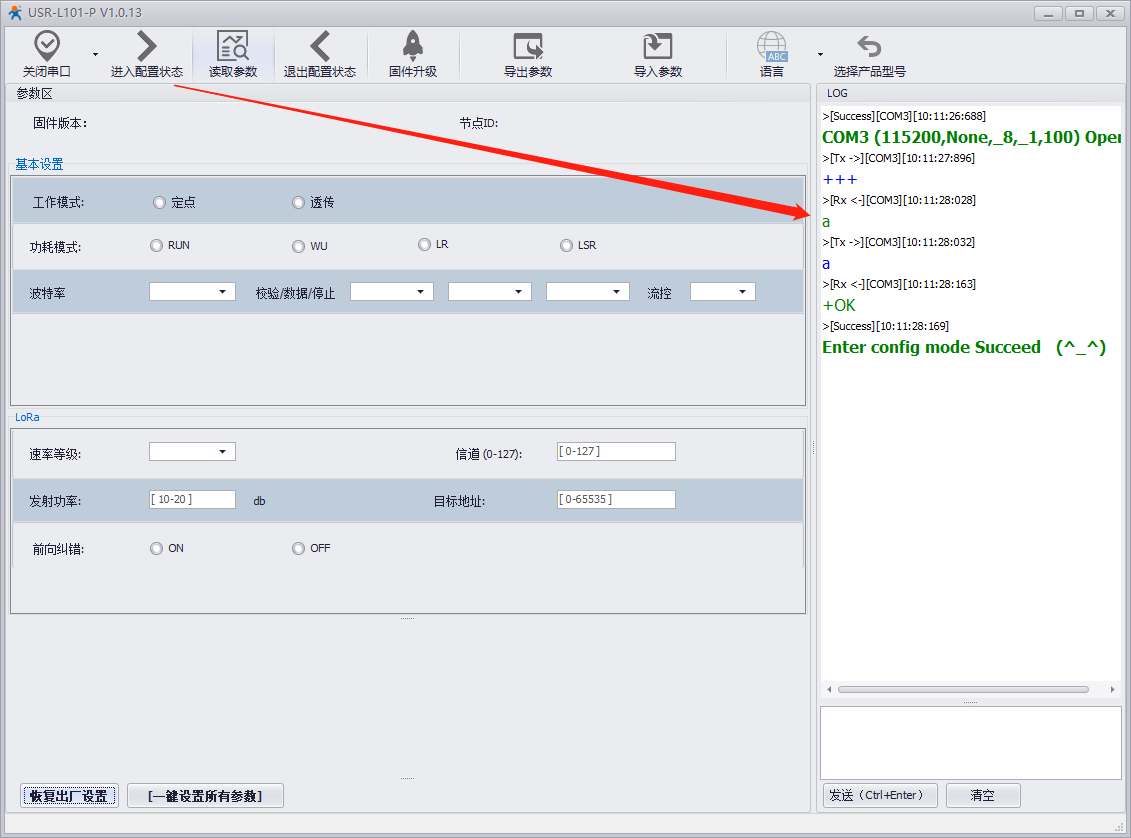

（2）点击“进入配置模式”，左侧数据框出现+++，a,OK，说明进入配置模式正常。

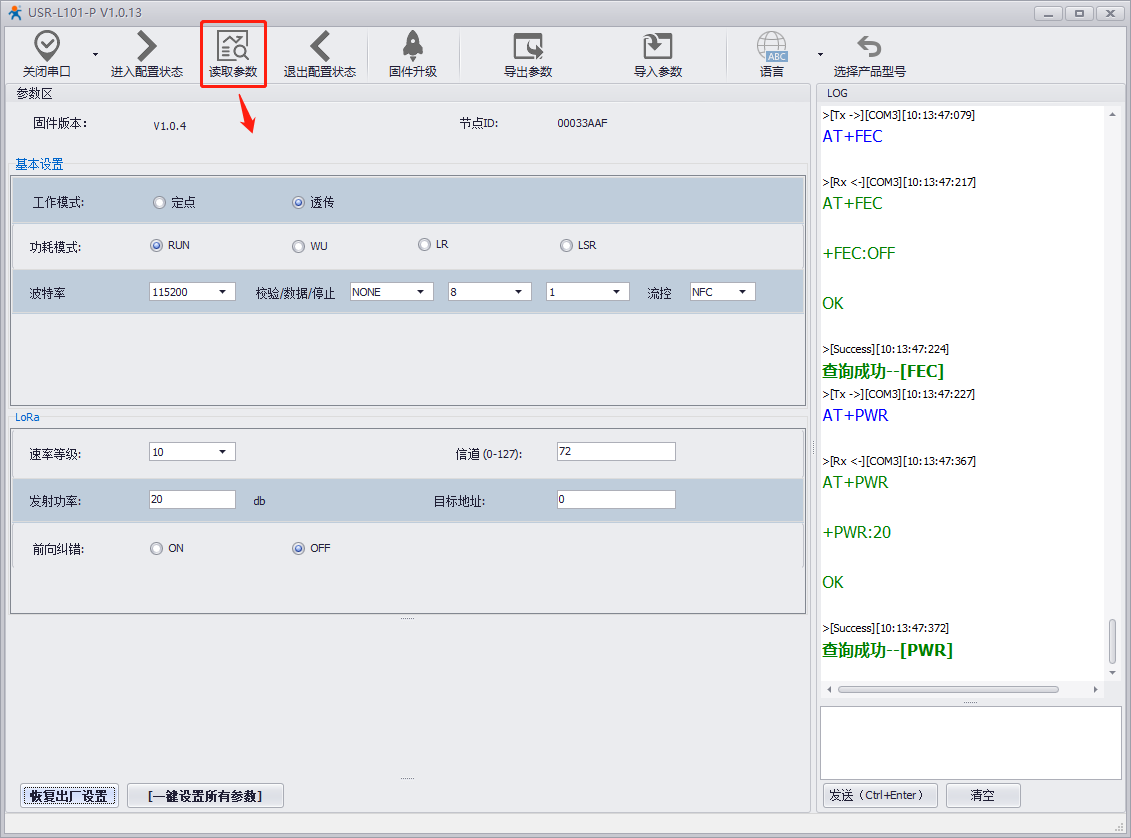

（3）点击“读取参数”，可以将设备的此时的参数读出来。

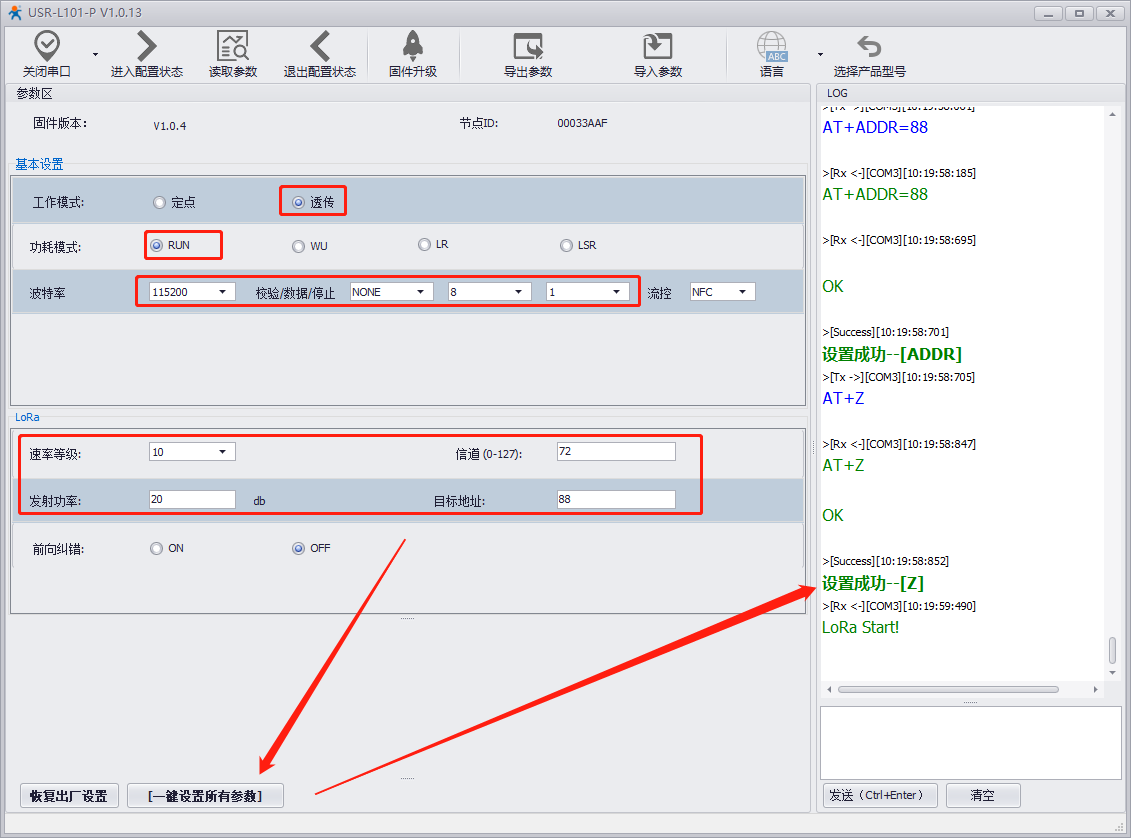

（4）读完参数可以配置用户所需要配置串口参数以及lora的速率信道以及目标地址。本案例串口参数使用默认115200波特率、none校验位、数据位8、停止位1，工作模式为透传，功耗模式为RUN，本案例测试将模块的目标地址修改为88，点击一键设置所有参数。

最后关闭该软件串口。

2、WH-L101-L参数设置

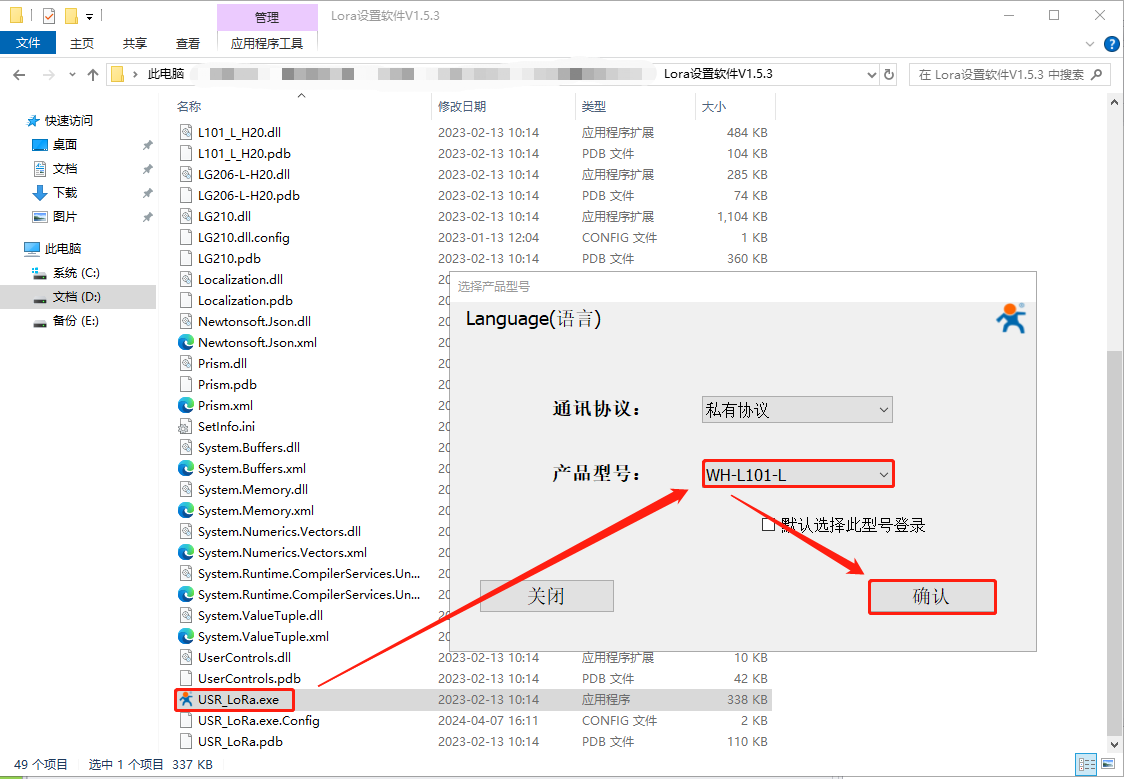

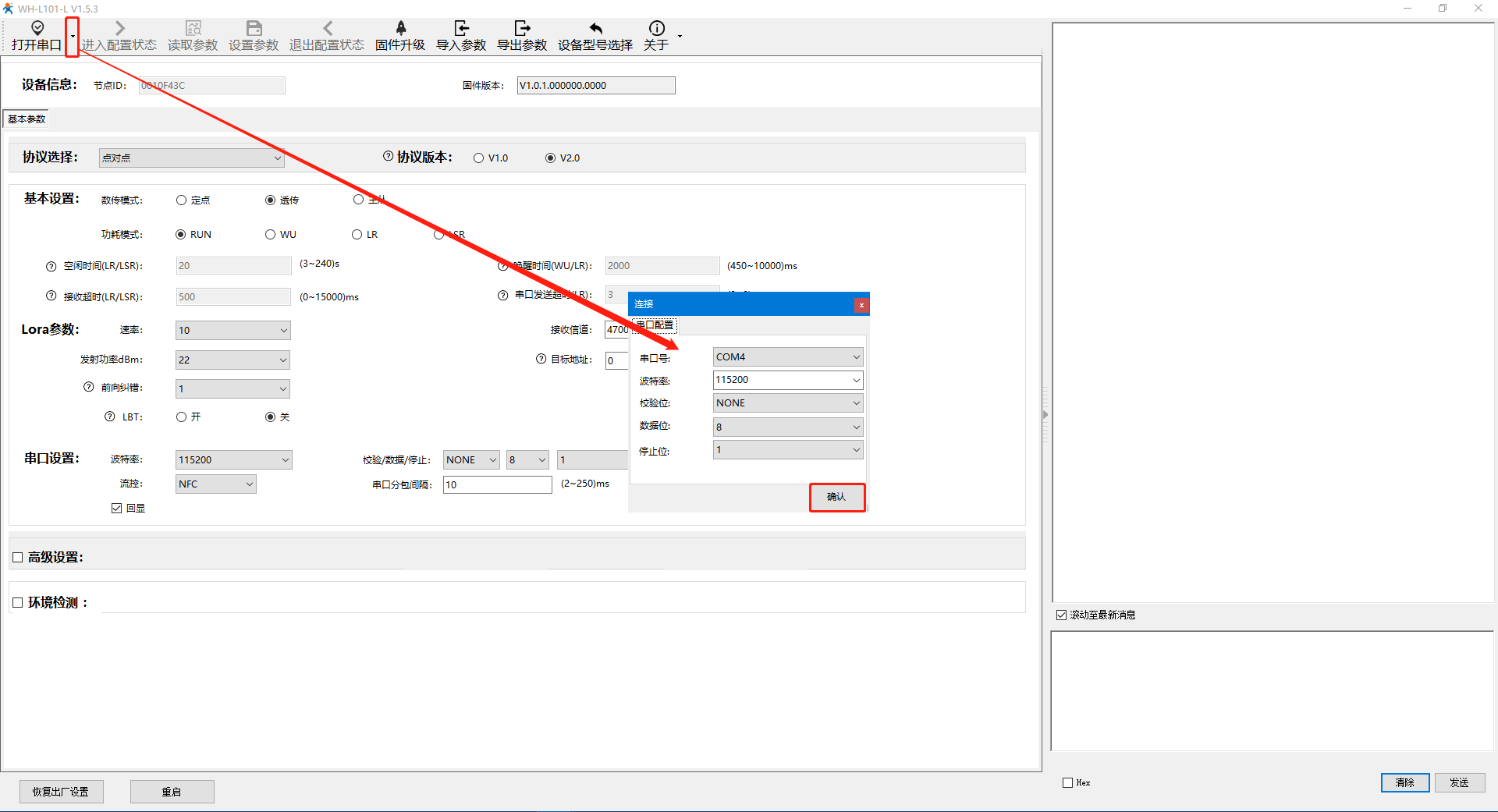

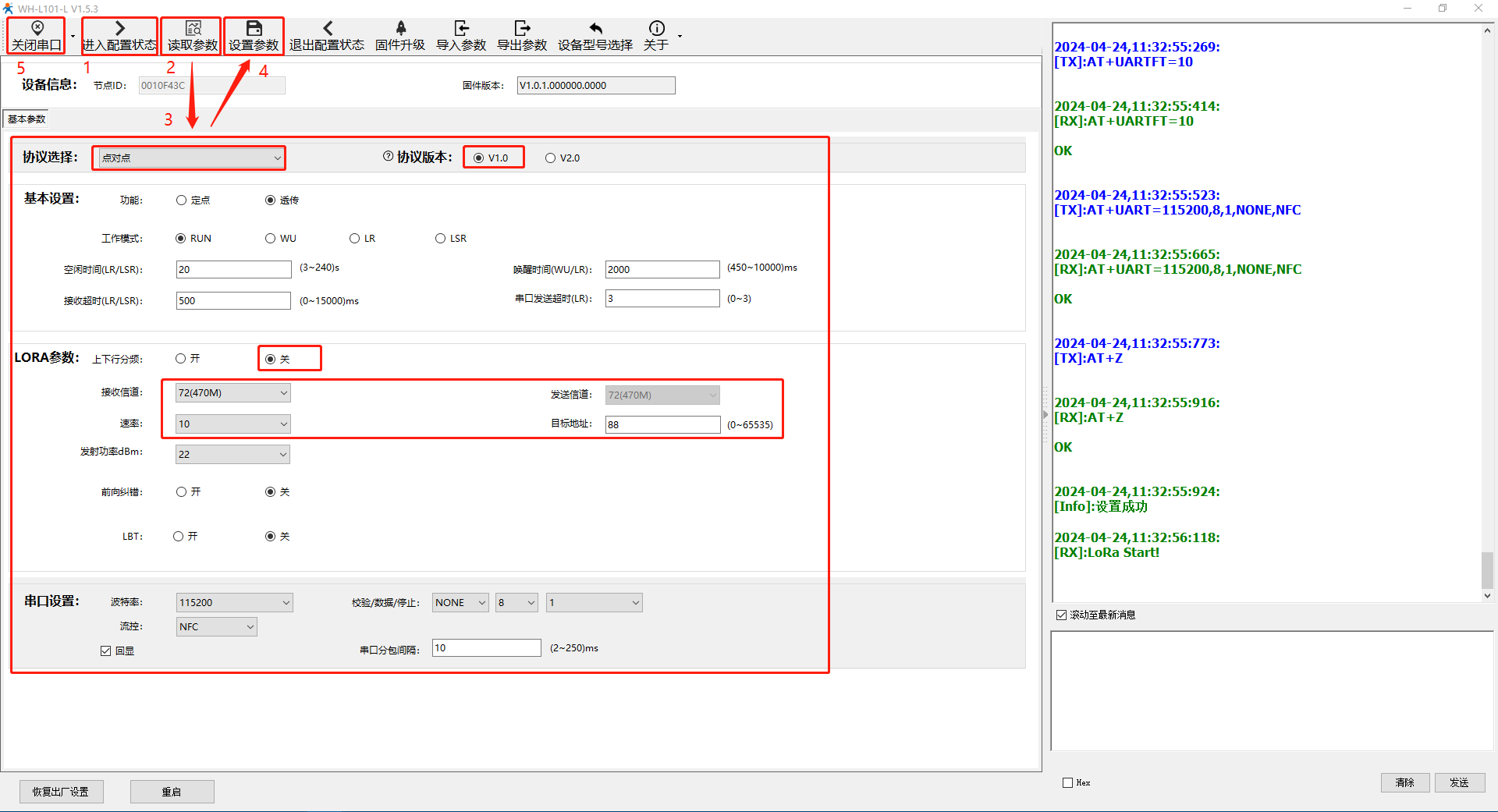

（1）电脑打开USR_LoRa V1.5.3版本设置软件，打开USR_LoRa.exe文件，选择产品型号WH-L101-L,点击确认。选择对应WH-L101-L的COM口号，默认串口参数为波特率：115200、校验位：none、数据位：8、停止位：1，点击打开串口。

（2）点击进入配置模式返回ok后点击入读取参数

读取参数完成后配置协议选择：“点对点” 协议版本：“V1.0”

基本设置：数传模式：“透传”

功耗模式：“RUN”

基于点对点通信需双方模块的速率等级、信道、目标地址需要一致，配置以下Lora参数： 速率：“10”， 信道：“72（470）”，目标地址：“88”

串口设置：波特率、校验位、数据位、停止位要与接的串口设备的串口参数一致。

点击“设置参数”，配置完成。

最后点击关闭串口。

四、功能调试

1、功能调试

WH-L101-L与WH-L101-L-P模式之间通信测试

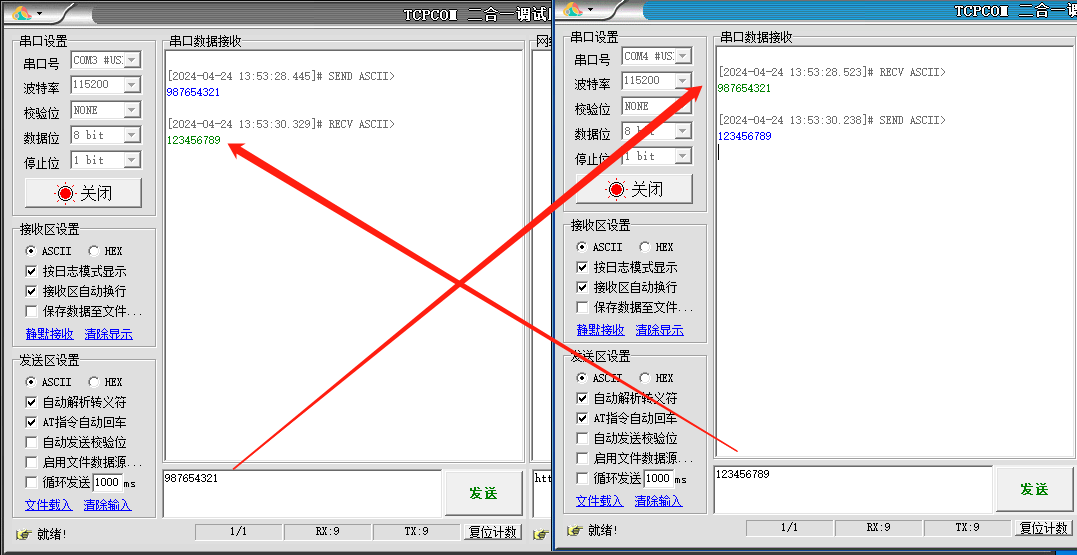

打开两个串口助手软件，分别打开两个模块的COM口相互发送数据可以进行数据透传，测试成功，数据如图：

编写人：孙绪辉 编写日期：2024-03-26

审核人：金志方 审核日期：2024-05-06

订正版本：V1.0 订正内容：初稿
