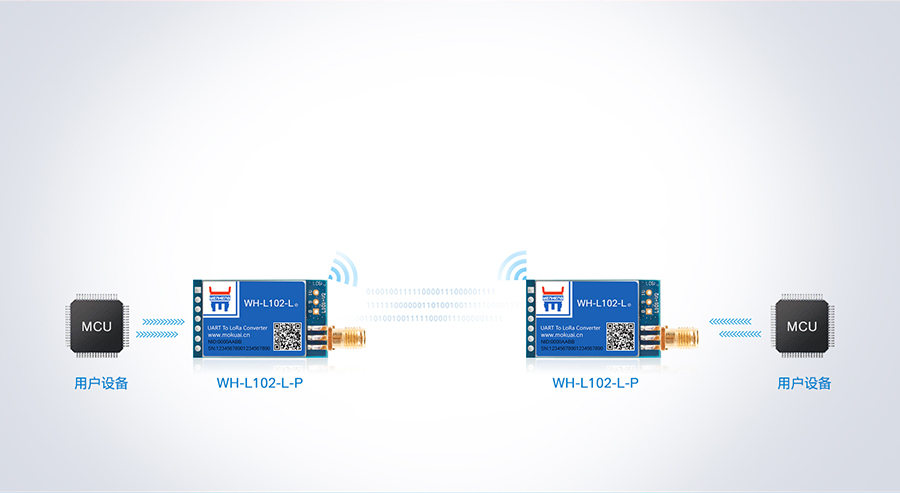

串口设备之间通过两个LoRa模块进行点对点传输,
实现两个或多个L102模块即插即用,无需任何数据传输协议

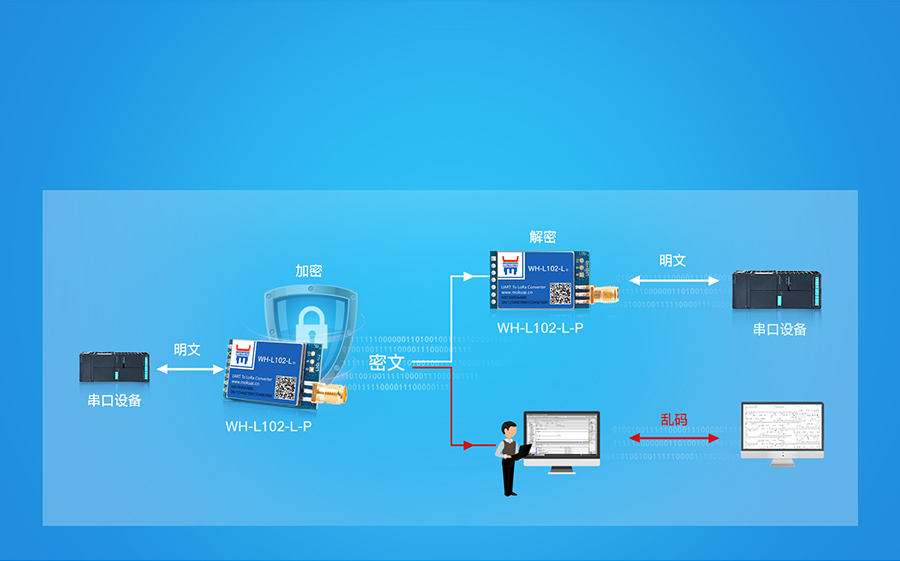

数据采用加密传输方式,加密字可通过AT指令设置,
提供安全的通信机制,兼具保密性、安全性、可用性。

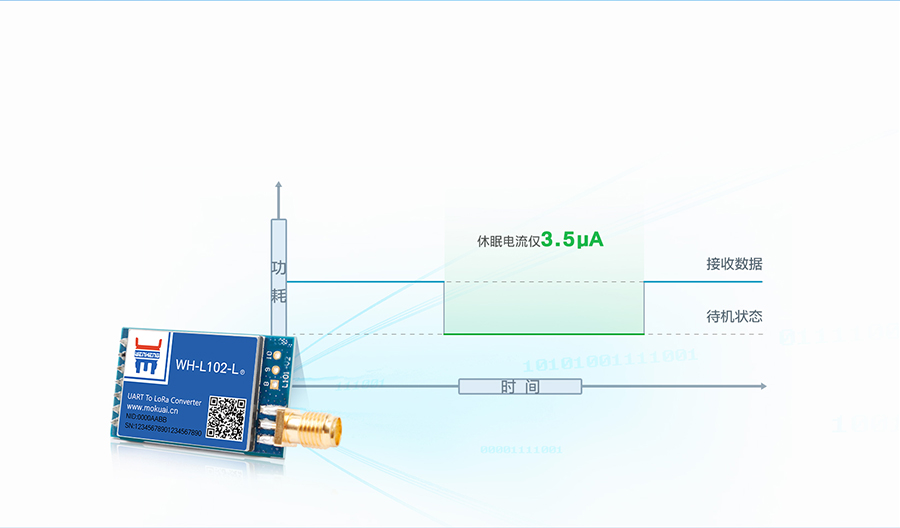

休眠电流仅3.5μA ,支持快速进入低功耗,
同时自适应链接速率,延长电池寿命
独特的信号频谱扩宽处理技术,使接收灵敏度达到-138.5dBm

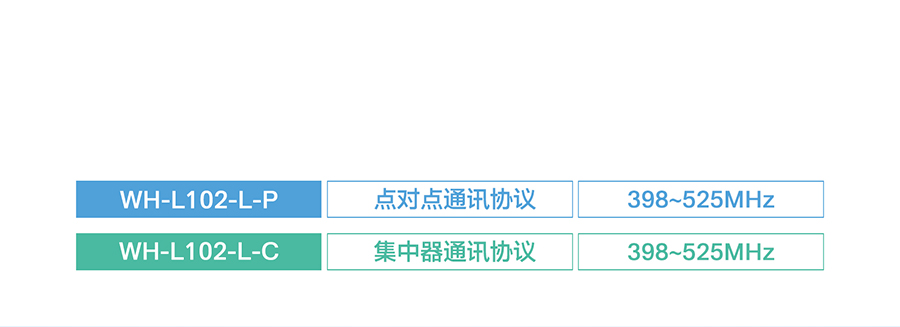

支持低频段两个版本,满足不同用户场景使用需要
采用SX127X方案,提供更低的电量需求、更强劲的抗干扰能力

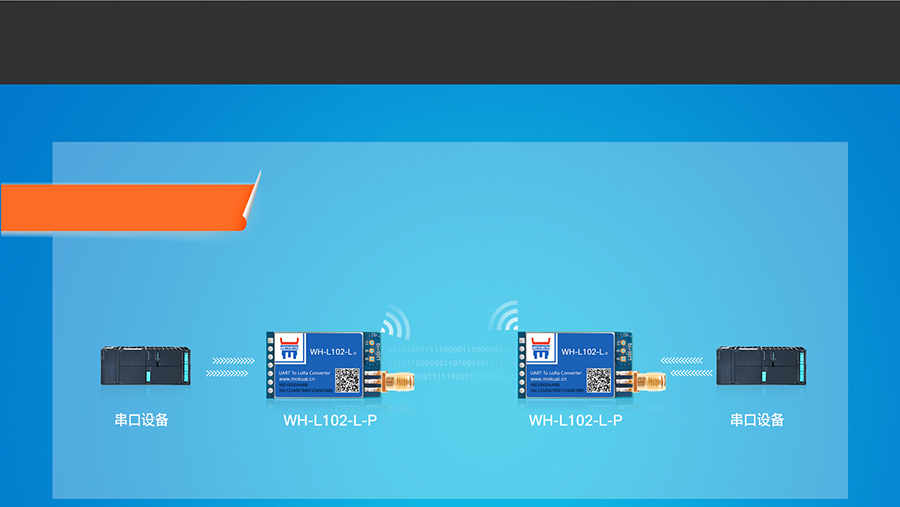

串口设备之间通过两个LoRa模块进行点对点传输,
实现两个或多个L102模块即插即用,无需任何数据传输协议

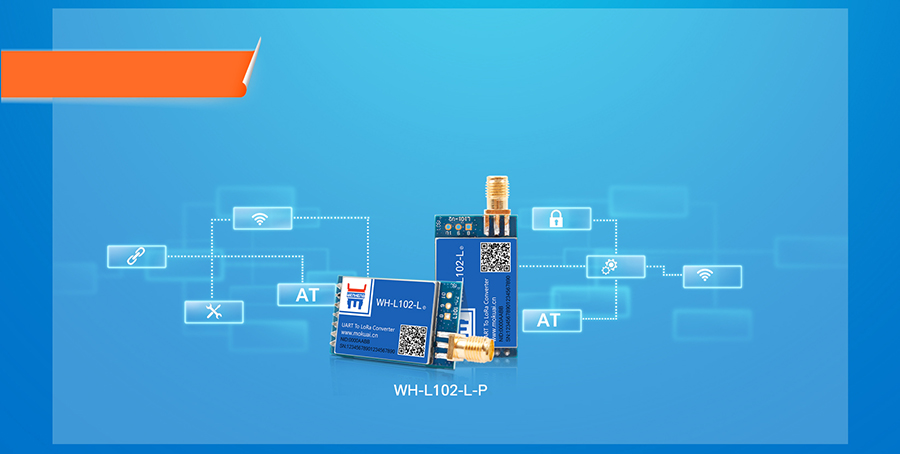

支持串口AT指令查询和设置参数

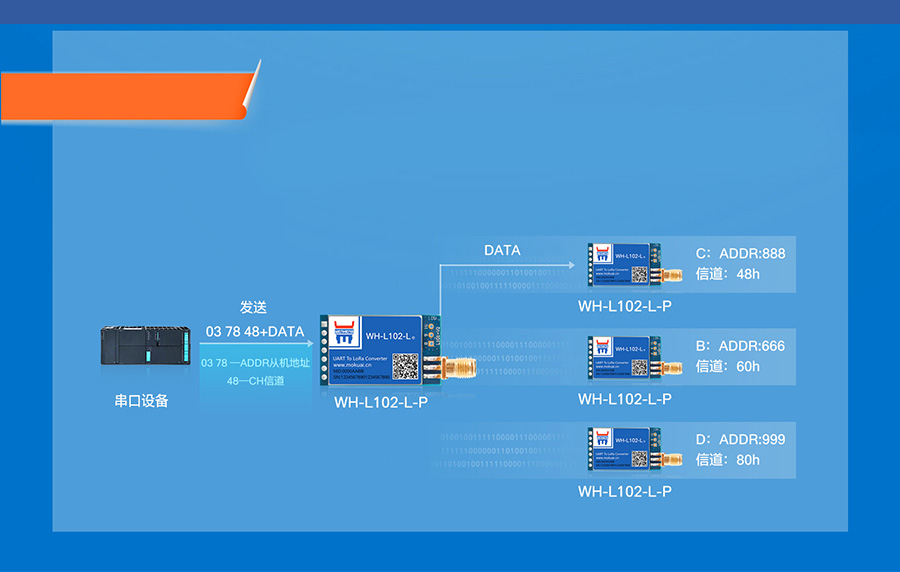

支持在发送数据时灵活地改变目标地址和信道,
从而灵活地改变目标模块
低功耗传输,降低项目运营成本。远距离稳定透传,优化工作流程。

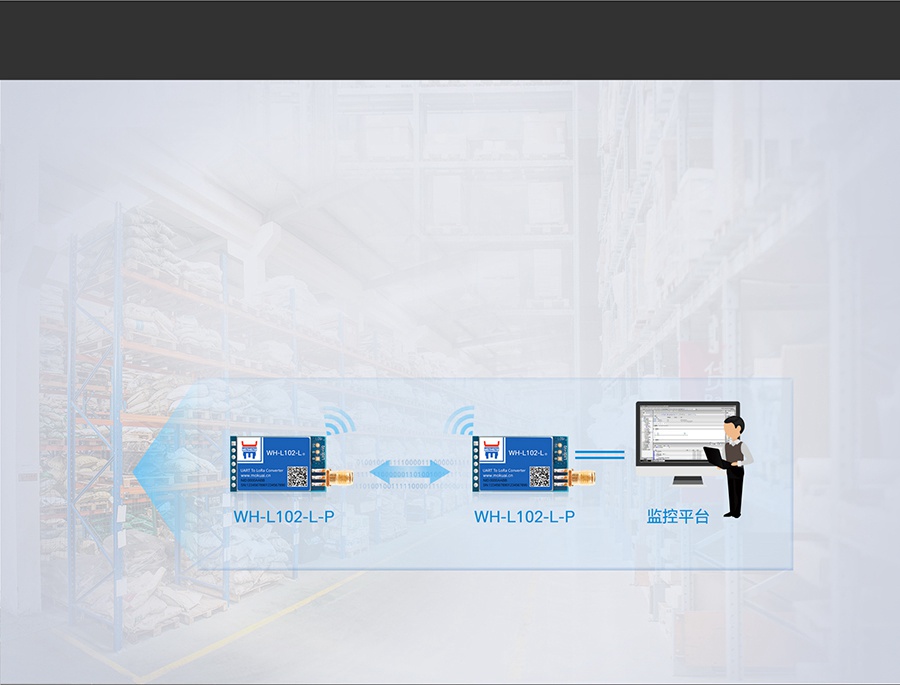

实时监控仓储存货情况并反馈,减少人工巡查时间,节省大量人力。
数据传输及时有效,可随时对设备进行调节。
低功耗传输,速率灵活可调,减少电池更换频率。

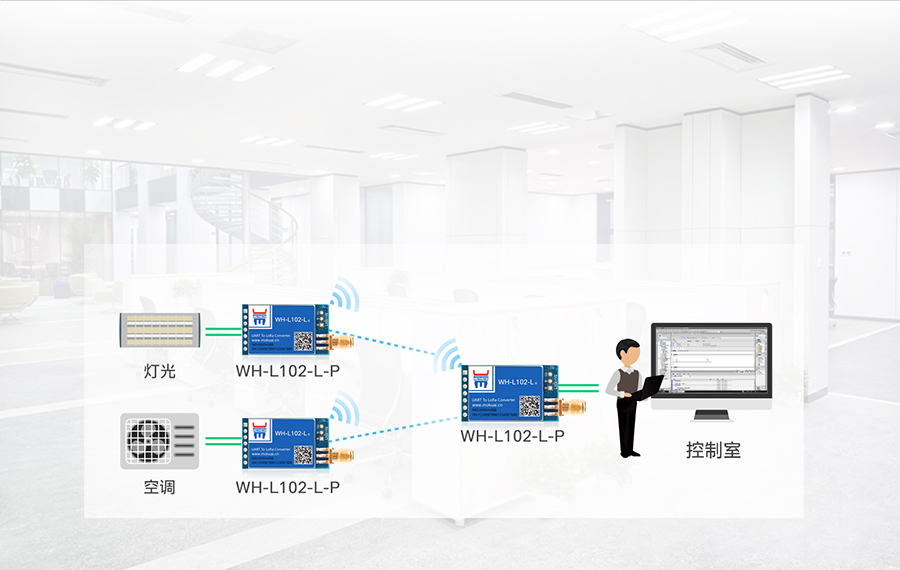

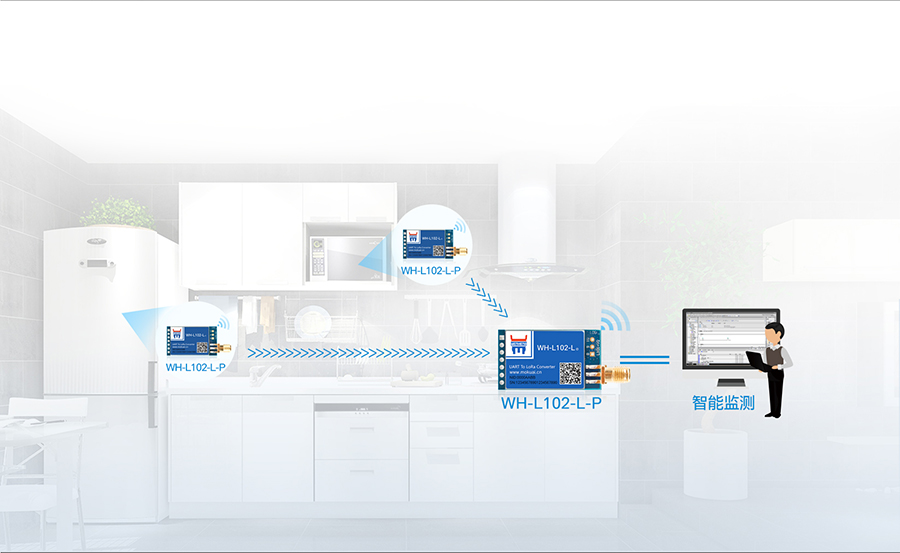

精准监控每个区域,物业管理人员可实时监测区域内室温高低、
灯光明暗,并对其进行及时调整,大大提高了管理效率。
分类 |
参数 |
取值 |
无线参数 |
工作频段 |
L102-L-P: 398~525MHz |
发射功率 |
20dBm@Max |
|
接收灵敏度 |
-138dBm@0.268Kbps |
|
传输距离 |
L102-L: 3500m(测试条件:晴朗,空旷,最大 |
|
天线选项 |
SMA(外螺内孔) |
|
硬件参数 |
数据接口 |
UART-TTL:1200bps - 115200bps |
工作电压 |
3~6V,典型值5V |
|
工作电流 |
发射电流(典型值)120mA@5V
接收电流(典型值)15mA@5V
休眠电流(典型值)3.5μA@5V
|
|
工作温度 |
-40℃ ~ +85℃ |
|
存储温度 |
-45℃ ~ +90℃ |
|
工作湿度 |
10~90%RH(无凝露) |
|
存储湿度 |
10~90%RH(无凝露) |
|

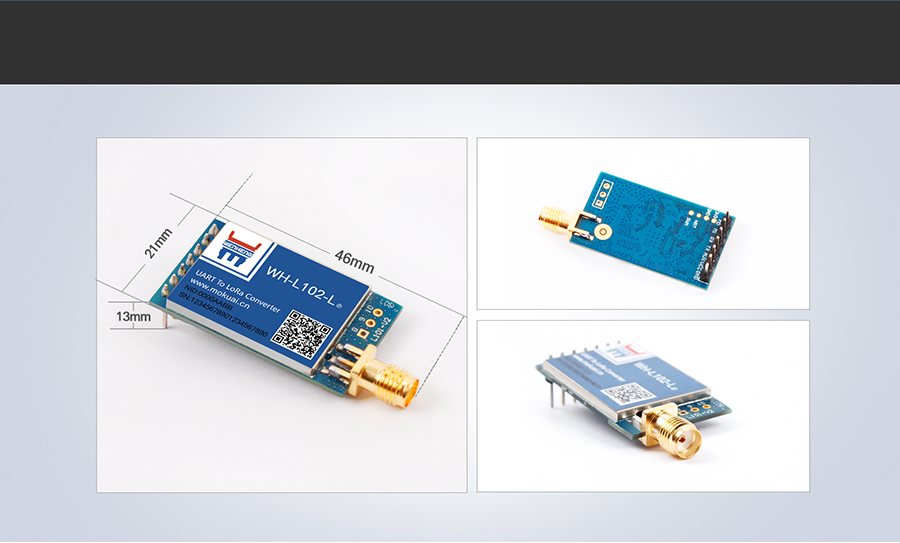

尺寸 |
21 x 46 x 13mm |
|
封装接口 |
DIP~2.54mm*1-7PIN |
|
软件参数 |
工作模式 |
3种工作模式
(1) AT指令模式
(2) 透传模式
(3) 定点模式
|
功耗模式 |
4 种功耗模式 (1)RUN 模式 (2)WU 模式 (3)LR 模式 (4)LSR 模式 |
|
最大长度 |
240字节 |
