1：需要下载的软件和说明书

LoRa系列设置软件：http://www.usr.cn/Download/693.html

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

102说明书：http://www.usr.cn/Download/905.html

102硬件设计手册：http://www.usr.cn/Download/809.html

2：硬件连接

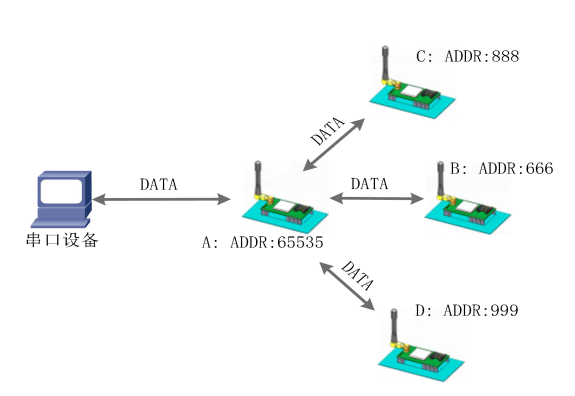

使用串口线分别将LoRa数传终端A、B、接入串口设备（以PC机代替），给LoRa数传终端装上天线，给LoRa数传终端上电。



图1  硬件连接

2：L102参数设置

模块工作在透传状态，保证广播发送的模块的目标地址为65535。

接收广播数据的所有L102设备速率等级与信道必须与广播102设备的速率等级与信道一致，所有102设备的目标地址不能相同。

主要 AT 指令：AT+WMODE  AT+SPD  AT+CH  AT+ADDR



打开LoRa设置软件（102-P设备选择L101-P打开软件），依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数，关闭LoRa设置软件。

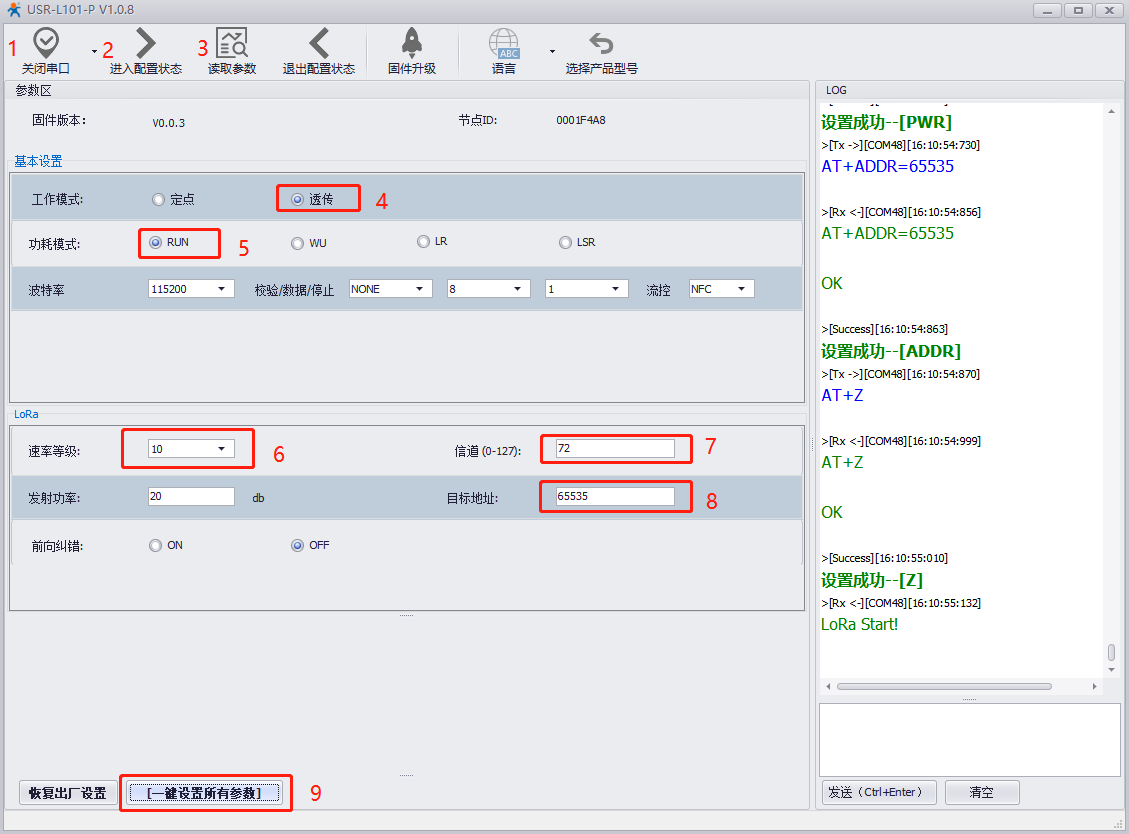

广播端A设置目标地址65535（不同的接收端设置的目标地址不同）：



图2  参数设置

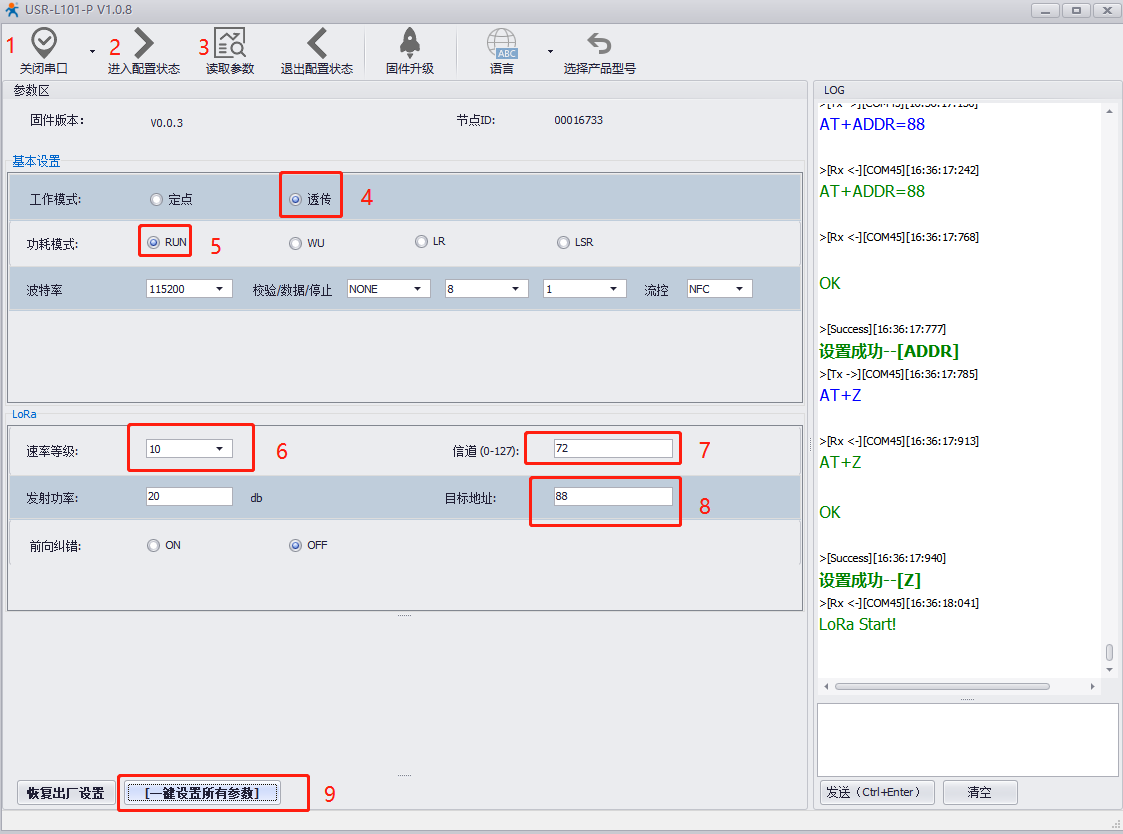

接收端B设置（速率等级、信道相同，目标地址与其他102不同）



图3  参数设置

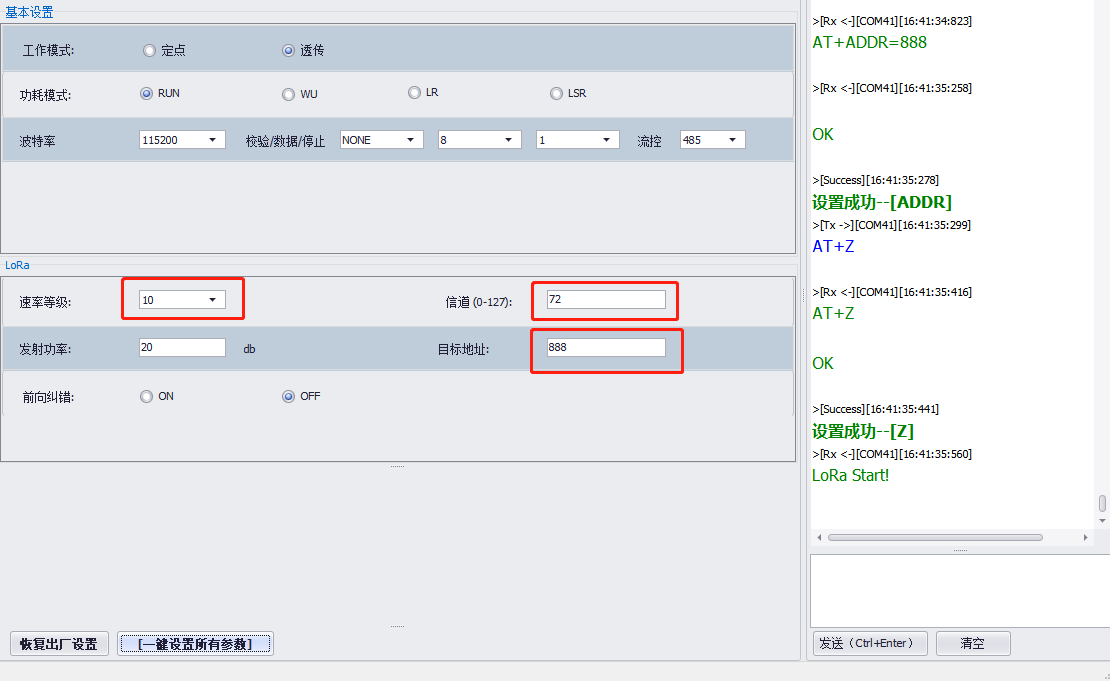

接收端C设置（速率等级、信道相同，目标地址与其他102不同）



图4  参数设置

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

3、  透传测试

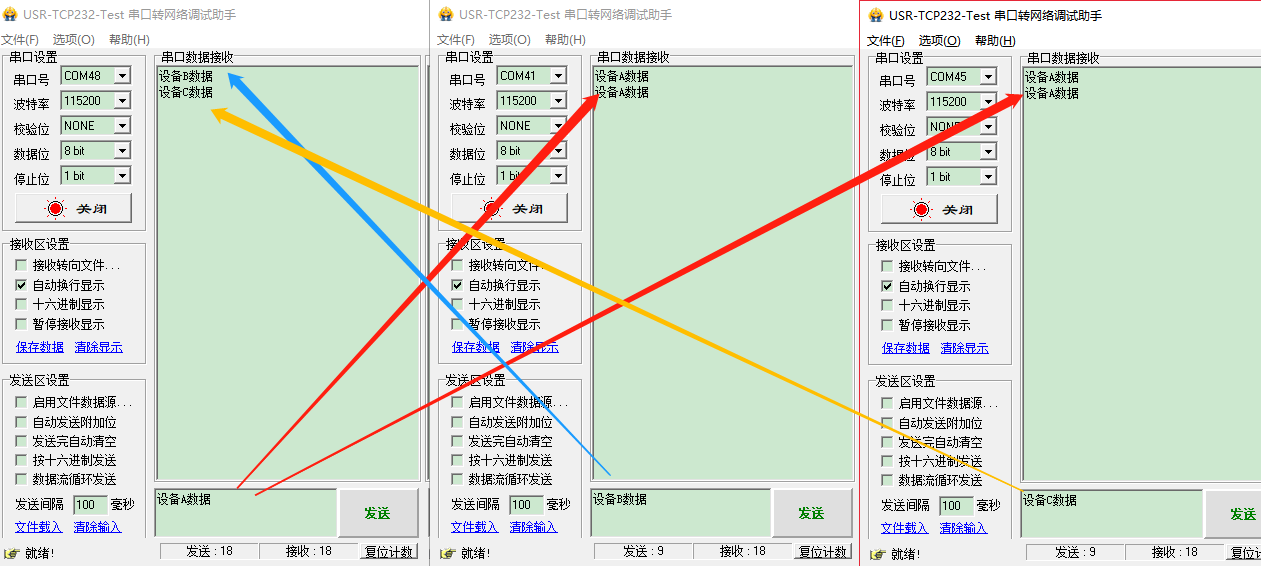

（3）启动三个USR-TCP232-Test（模拟串口设备1，2,3）分别连接LoRa数传广播端A、接收端B、C的串口，使用串口设备1发送数据，串口设备2、3可接收数据，设备2、3的数据可以发送给设备1，通信效果如下图所示：



图5  数据透传

注意：广播的方式广播端发送的数据接收端都能够进行接收，且是同时接收无法指定发送。接收端发出的数据广播端可以进行接收，但接收端无法接收接收端数据。
