WH-L102-L-P 定点模式配置案例
2020-03-23


1需要下载的软件和说明书

LoRa系列设置软件http://www.usr.cn/Download/693.html

TCP232-TES串口及网络调试助手软http://www.usr.cn/Download/27.html

102说明书:http://www.usr.cn/Download/905.html

102硬件设计手册:http://www.usr.cn/Download/809.html

2:硬件连接

使用串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。



图1  定点模式数据格式


3L102参数设置

定点模式通信双方的速率等级必须一致

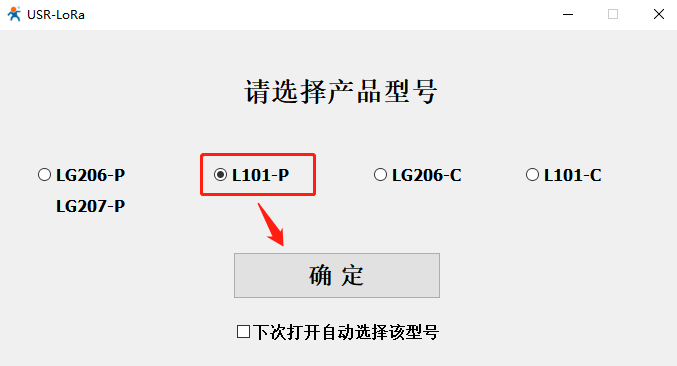

打开LoRa设置软件(102-P设备选择L101-P打开软件),依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数,关闭LoRa设置软件。

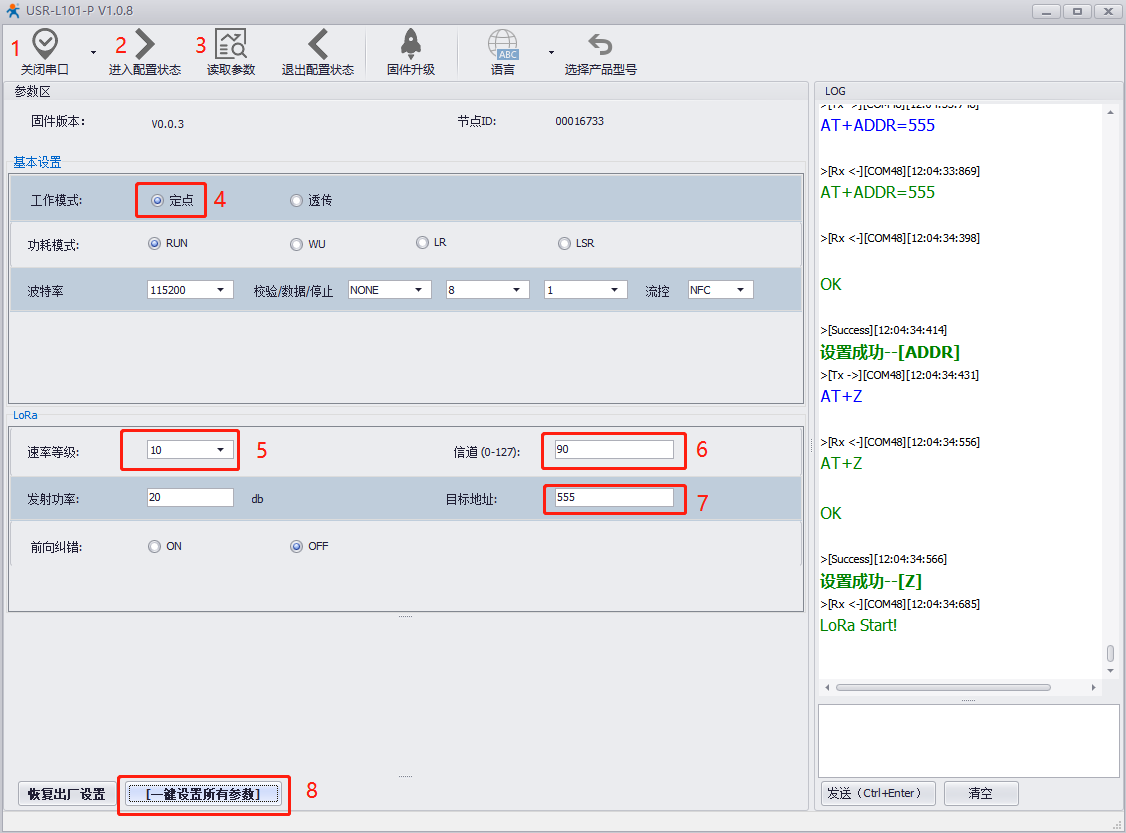

图2  定点主机参数设置



图3  从机参数设置

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4数据测试

启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),

定点模式可以在发送数据时灵活的改变目标地址和信道。在透明传输的基础上将发送数据的前 2 字节作为 目标地址(高位在前)第 3 字节作为信道,发射时 LoRa 数传终端改变目标地址和信道,发送后恢复原有状态。

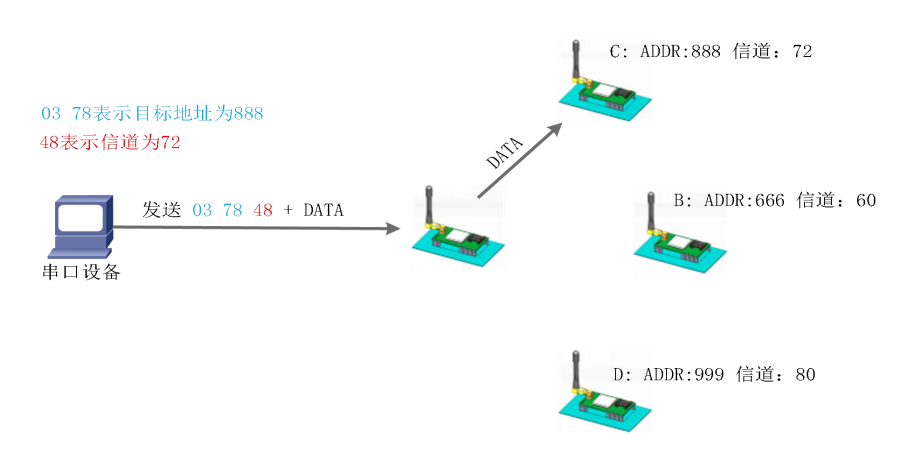

当一台设备 A(目标地址(ADDR):555,信道(CH):90)向另一台设备 B(目标地址(ADDR): 888,信道(CH):72)发送数据 DATA(123456),则只需要按照 16 进制发送(03 78 48 31 32 33 34 35 36

设备B向设备A发送数据(654321)则只需要按照 16 进制发送(02 2b 5a 36 35 34 33 32 31

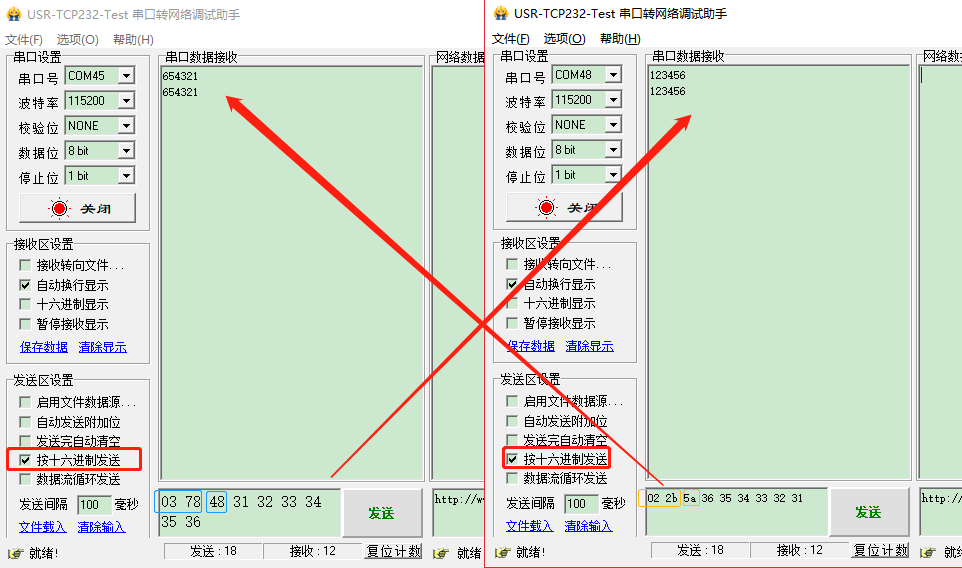

通信效果如下图所示:



图4  数据测试
