WH-L102-L-P点对点透传配置案例

2020-03-20

分享到:
{}

1需要下载的软件和说明书

LoRa系列设置软件http://www.usr.cn/Download/693.html

TCP232-TES串口及网络调试助手软http://www.usr.cn/Download/27.html

102说明书:http://www.usr.cn/Download/905.html

102硬件设计手册:http://www.usr.cn/Download/809.html

2:硬件连接

使用RS232串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。



硬件连接

3L102参数设置



实现点对点通讯发送方和接收方需满足 3 个条件: l



速率等级相同(SPD) l

信道一致(CH) l

目标地址相同(ADDR)或为广播地址(65535)



本例采用如下参数进行设置:

1 参数



参数

LoRa数传终端A

LoRa数传终端B

速率等级-SPD

10

10

信道-CH

72

72

目标地址-ADDR

888

888

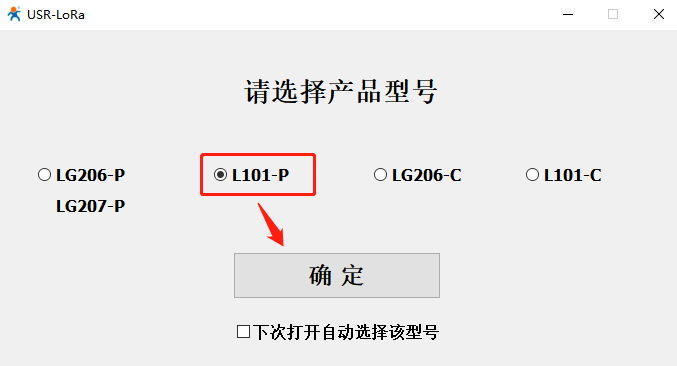

打开LoRa设置软件(102-P设备选择L101-P打开软件),依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数,关闭LoRa设置软件。





参数设置

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

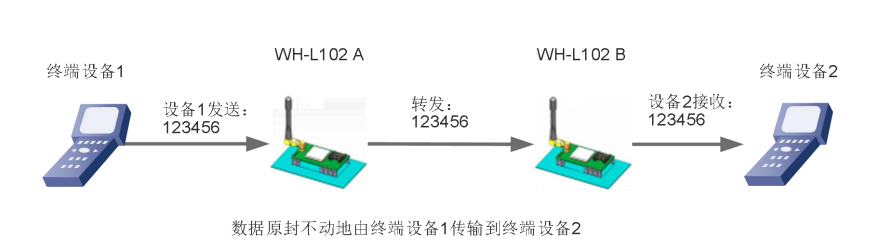

4、透传测试

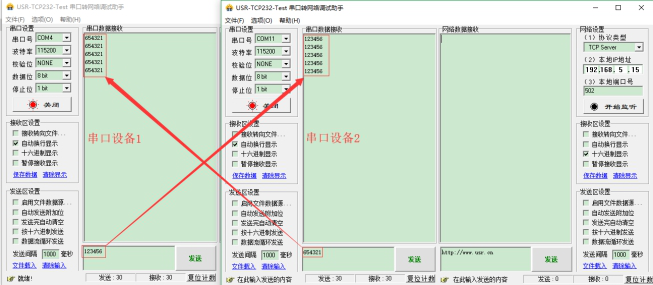

3)启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),通信效果如下图所示:



数据透传
