USR-LG220 Socket连接服务器主动下发
2019-08-15

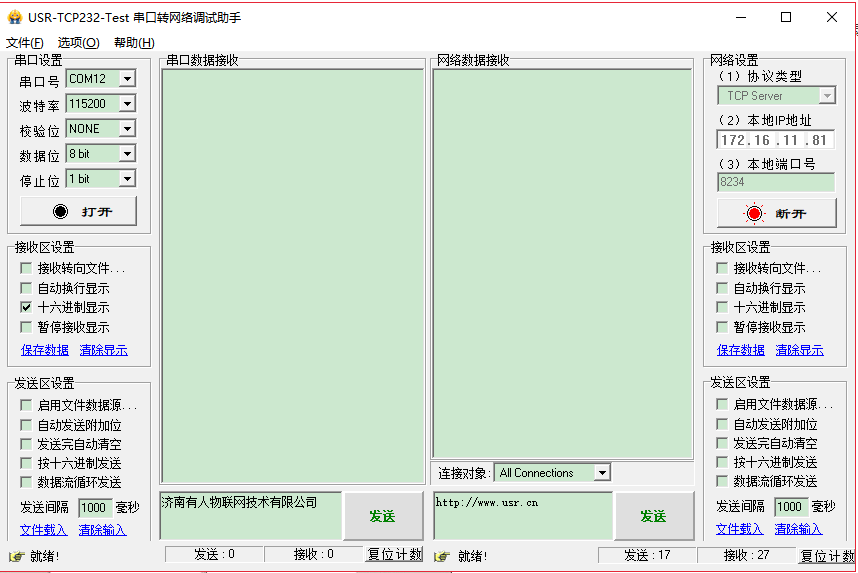

打开USR-TCP232-Test串口转网络调试助,下载地址http://www.usr.cn/Download/27.html

在网络设置端设置协议类型为TCP Server、填写本地ip、设置本地端口,点击开始监听。

二、设置节点

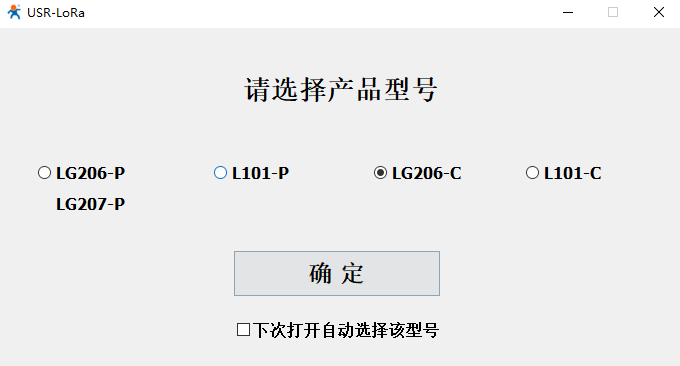

这里以有人LoRa终端USR-LG206-L-C为例。使用串口线连接LoRa终端的RS232接口与电脑,打开USR_LoRa软件(http://www.usr.cn/Down/USR_LoRa_SET-V1.0.8.rar),选择LG206-C

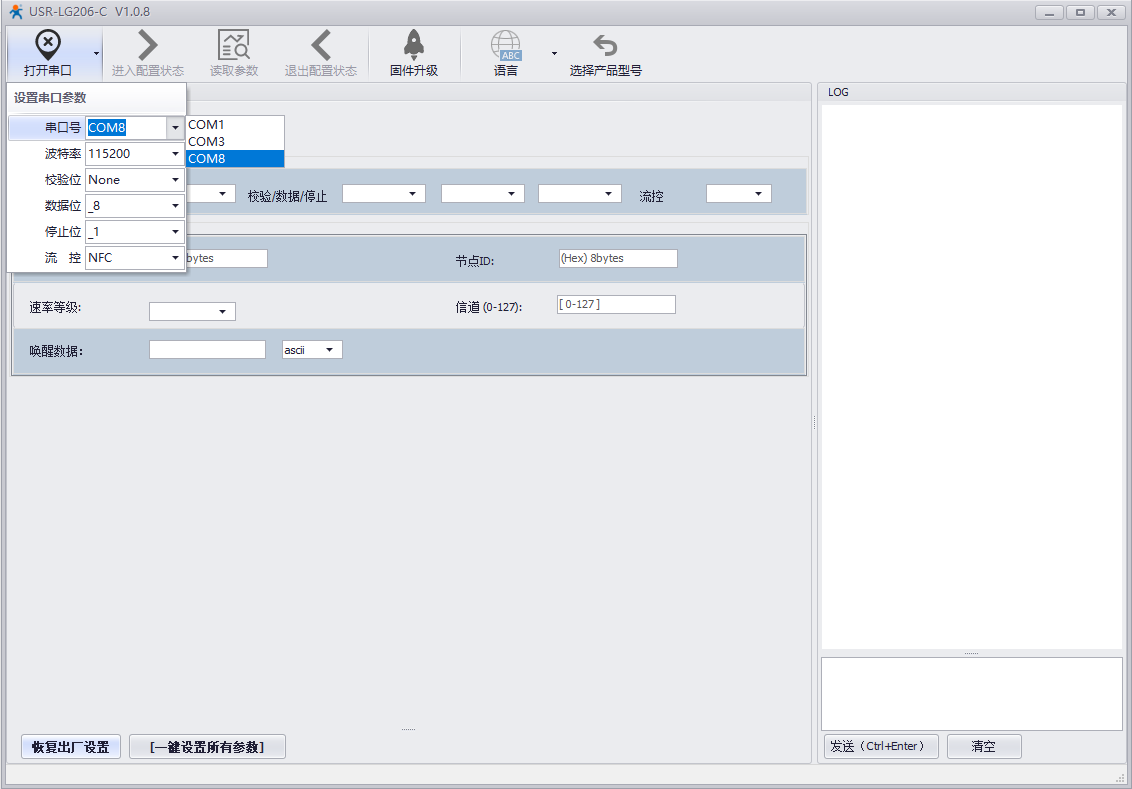

找到相应的串口号并打开,默认参数为: 波特率 115200、无校验、8 位数据位、1 位停止位。

先点击“进入配置状态”然后点击“读取参数”。

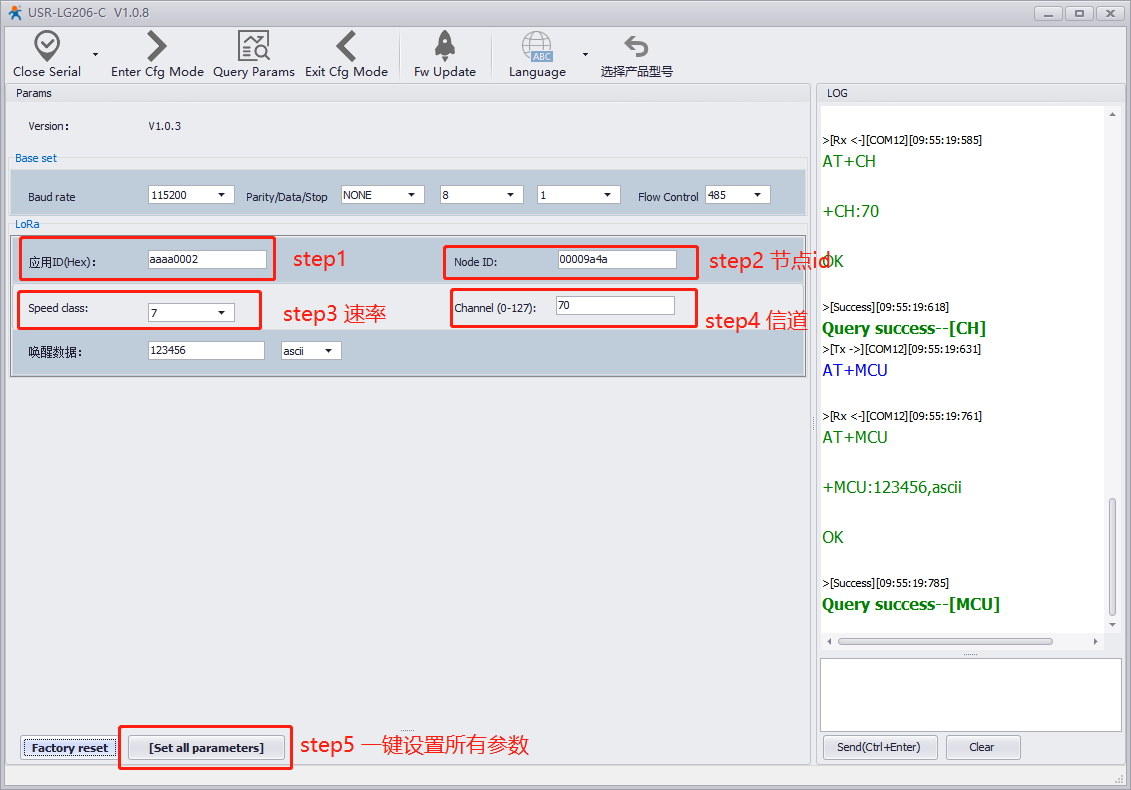

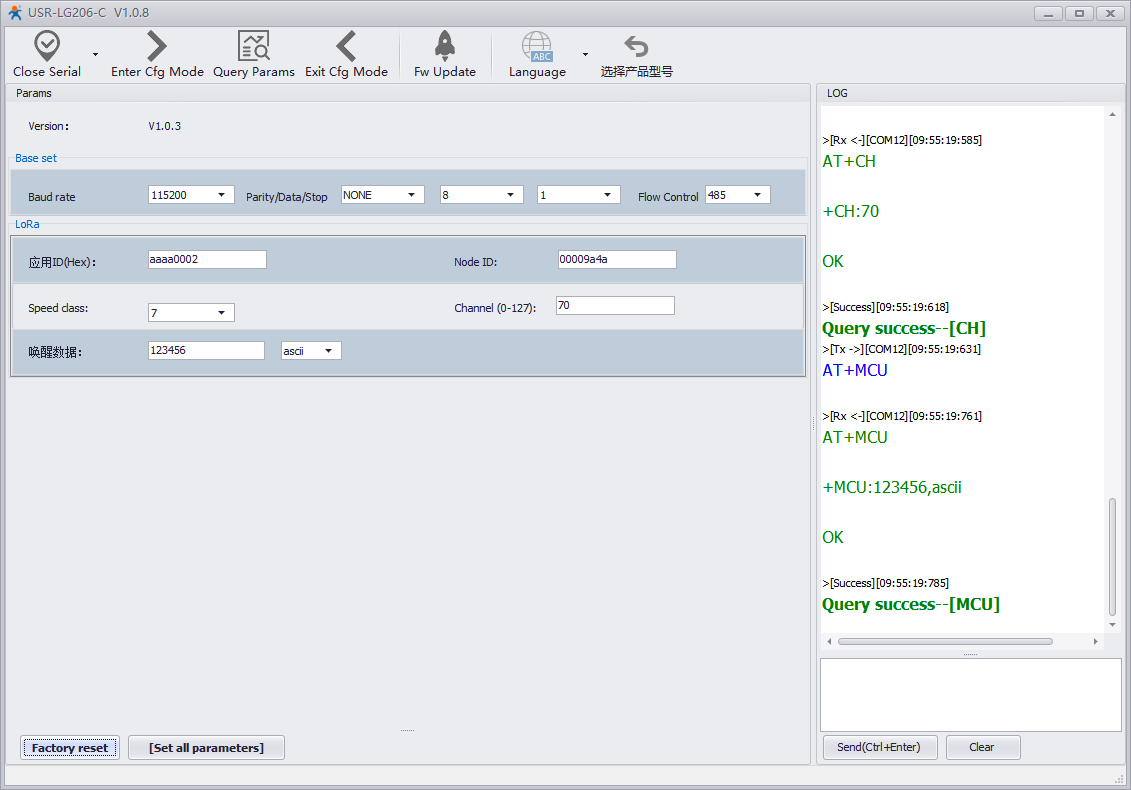

设置应用ID、信道、速率。在下图所示区域设置应用IDaaaa0002、速率等级设为7、信道设为70,然后点击“一键设置所有参数”。应用ID要与集中器设置的应用ID一致,信道要与集中器通道1设置的信道一致,速率要与集中器通道1设置的速率一致,在同一个集中器的LoRA网络内节点的应用ID要保证唯一。节点ID206标签上表示的ID. 设置完成关闭串口。





三、设置集中器

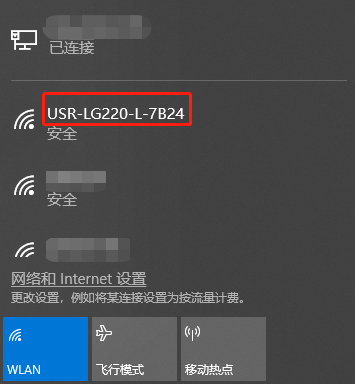

1)使用集中器配套的电源适配器给集中器供电,集中器上电启动完成后用PC或手机可以搜索到集中器的WIFI热点,默认的SSIDUSR-LG220-L-xxxxxxxx为集中器MAC地址的后四位。

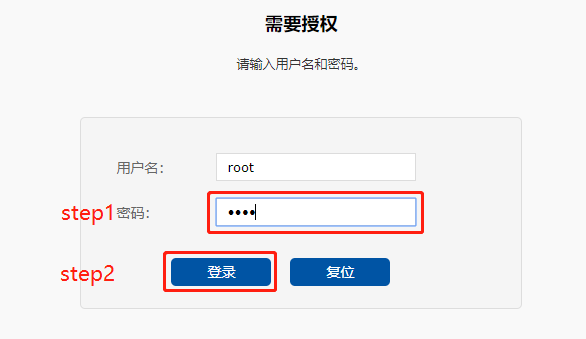

2)连接WIFI,初始密码为www.usr.cn,连接成功,打开浏览器,地址栏输入192.168.1.1,回车即可进入登陆界面。输入密码(初始密码为root)即可进入集中器配置网页。

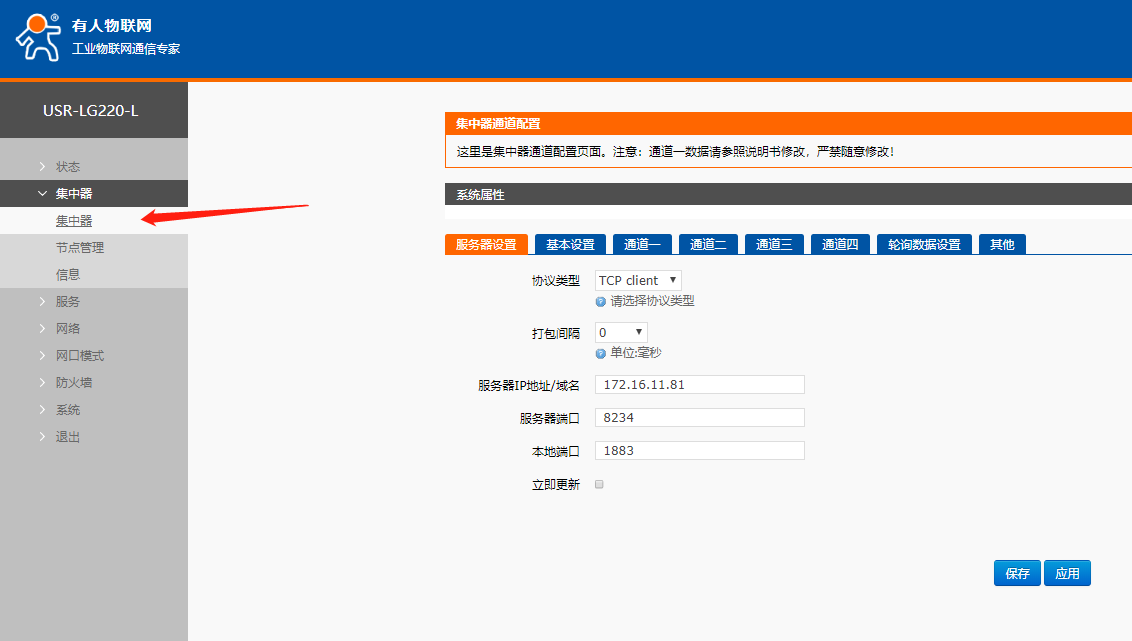

3用户可使用网页配置socket服务器相关内容,连接协议支持TCP clientTCP serverUDP

服务器配置项包括:服务器 IP地址/域名、服务器端口,具体设置位置请参看下图:


Ø  协议类型:支持TCP clientTCP serverUDP

Ø  服务器 IP地址/域名:要连接的服务器IP地址或域名

Ø  服务器端口:要连接的服务器端口

Ø  本地端口:集中器作为Client第一次连接服务器时的初始端口号,如果后续断开重连,端口号为随机

Ø  打包间隔:即上传服务器数据包之间的时间间隔

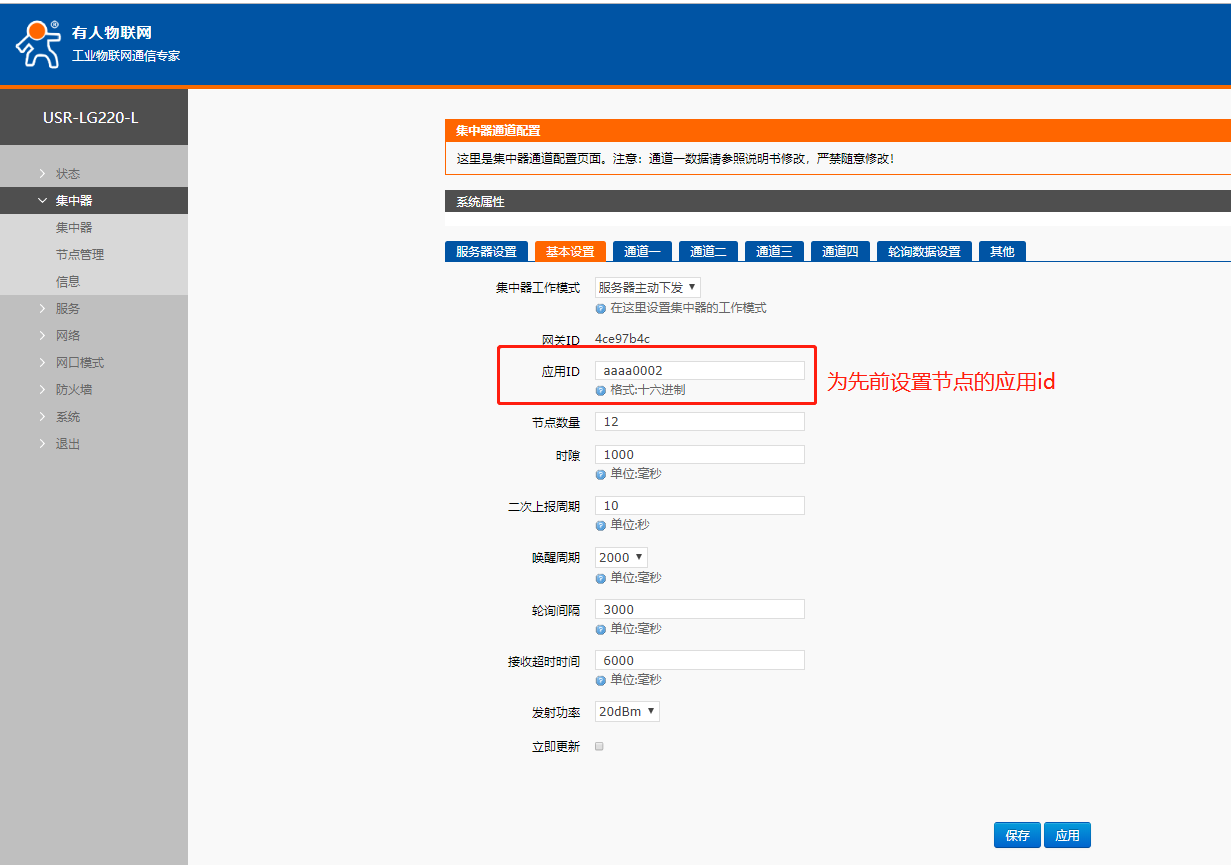

4)设置集中器的应用ID,依次点击集中器,基本设置,应用ID,设置应用IDlora相同。最后保存应用。





应用IDlora节点206之前要设置的应用ID



(5)设置集中器的信道和速率,依次点击集中器,通道一设置速率和信道和lora相同,点击保存应用,通道二、三、四中设置的速率与信道各不相同,且都与通道一不同。

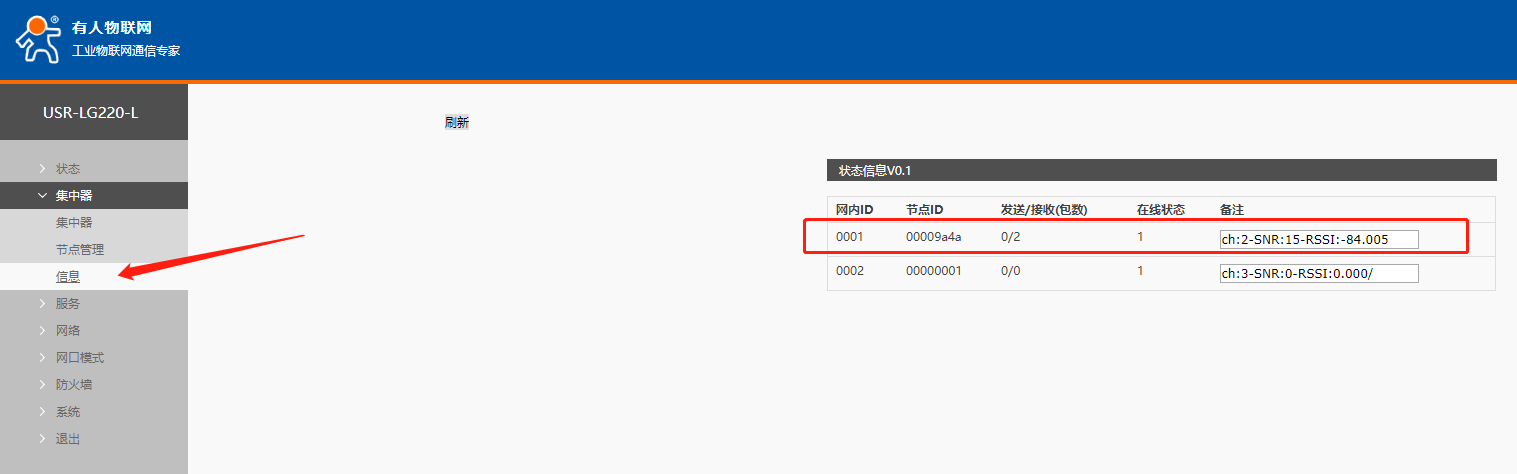

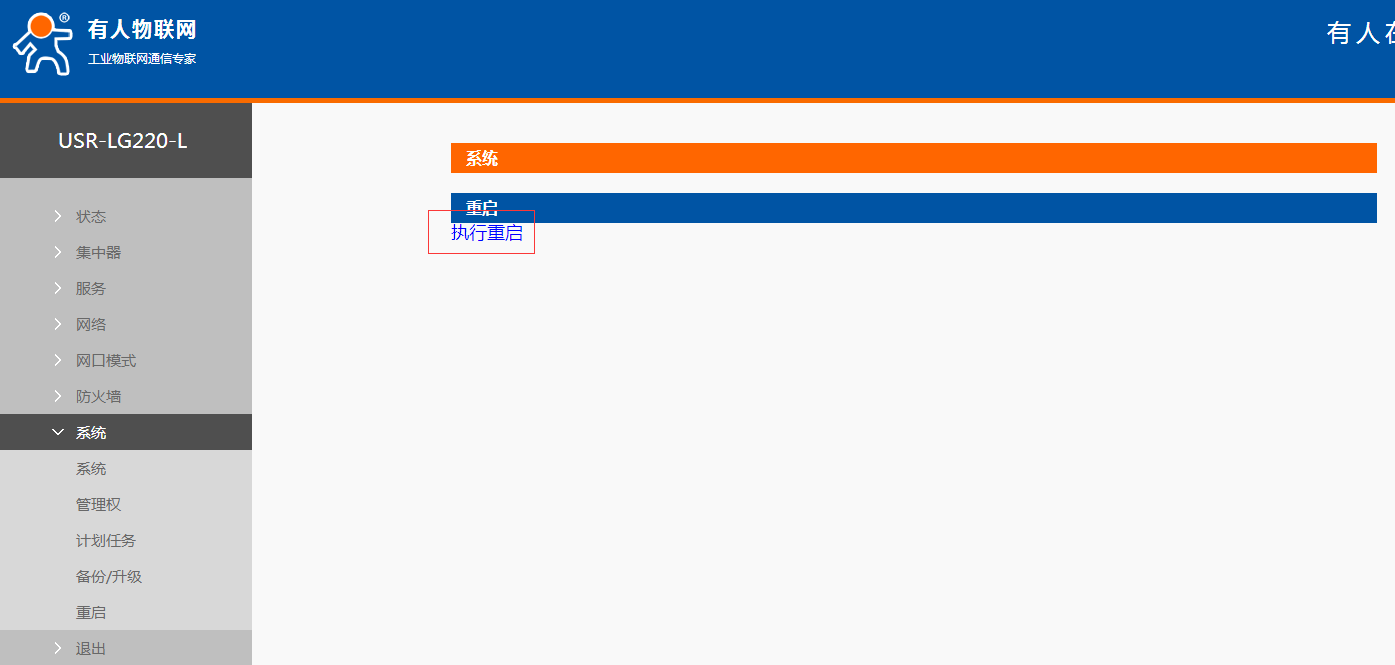

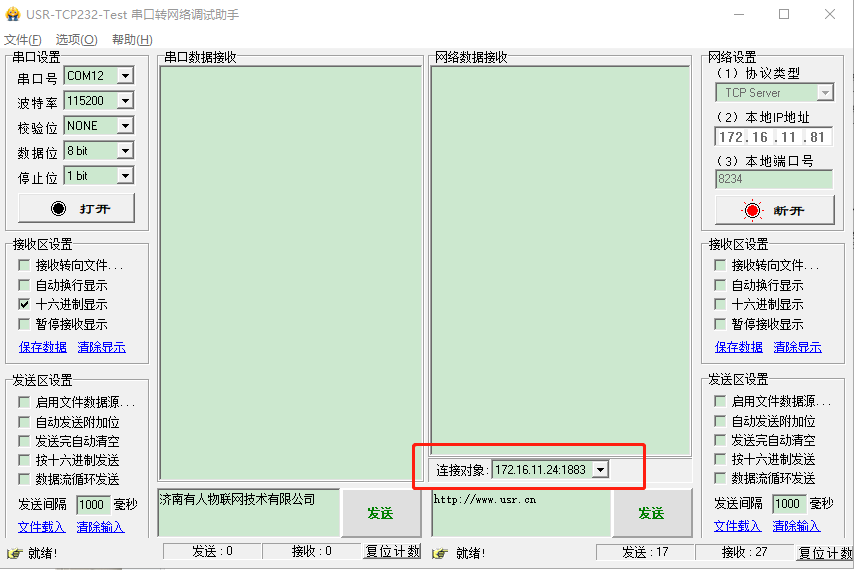

(6)点击系统—重启,执行重启。重启完毕登陆集中器在集中器—信息 可参看加入的节点信息,串口助手会显示连接对象ip与端口号。


四、数据测试

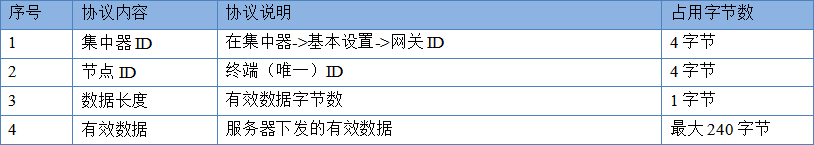

Lora节点串口连接电脑,打开串口,数据下发要遵循集中器与服务器传输协议(服务器主动下发)

集中器上报数据协议与服务器下发协议详情可阅读说明书http://www.usr.cn/Down/USR-LG220-L_V1.1.2.pdf





服务器发送数据:4c e9 7b c4 00 00 9a 4a 1b 2b 43 43 4c 4b 3a 31 39 2c 35 2c 32 30 2c 32 31 2c 33 30 2c 36 0d 0a 4f 4b 0d 0a

节点接收有效数据:2b 43 43 4c 4b 3a 31 39 2c 35 2c 32 30 2c 32 31 2c 33 30 2c 36 0d 0a 4f 4b 0d 0a





注意事项:

本文档必须使用LG220  V1.1.20以上版本固件
