WH-L101-L-H20和USR-LG220服务器主动下发模式示例

2021-11-24

分享到:
{}

WH-L101-L-H20和USR-LG220服务器主动下发模式示例



一、资料下载:

1、WH-L101-L-H20网关协议说明书:https://www.usr.cn/Download/1114.html

2、WH-L101-L-H20 设置软件:联系有人技术支持

3、WH-L101-L-H20硬件设计手册:https://www.usr.cn/Download/1116.html

4、WH-L101-L-H20 封装库 https://www.usr.cn/Download/1117.html

5、WH-L10X-EVK评估板 https://www.usr.cn/Product/238.html

6、USR-TCP232-TEST串口网络调试助手https://www.usr.cn/Product/78.html

7、USR-LG220-L说明书:https://www.usr.cn/Download/817.html



二、硬件连接:

1、需要准备的物品:

WH-L101-L-H20 1个模块

WH-L10X-EVK评估板 1个

USR-LG220 1个

USR-RS232 串口线 1条

12V电源适配器 2个

笔记本电脑 1台



2、硬件连接:

本次透传数据测试,模块用有人的评估板。

第一步:将1个WH-L101-L-H20焊接到1个WH-L10X-EVK评估板上,接好LORA天线。

第二步:USR-LG220接12V电源适配上电。电脑连接USR-LG220的WiFi。

第三步:WH-L101-L-H20底板 的232串口接USB-RS232串口线接电脑,然后接12V电源适配上电。

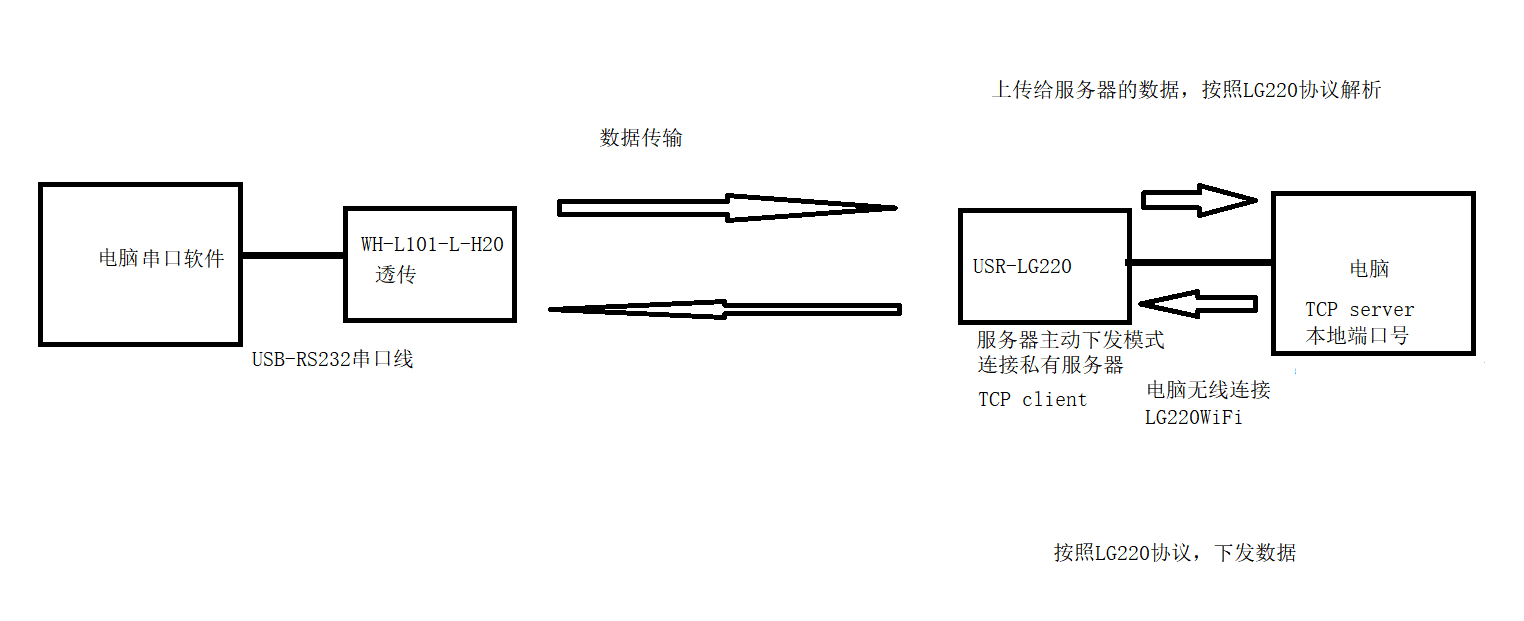

连接框图如下:



三、准备工作:

1、查看电脑的本机IP:

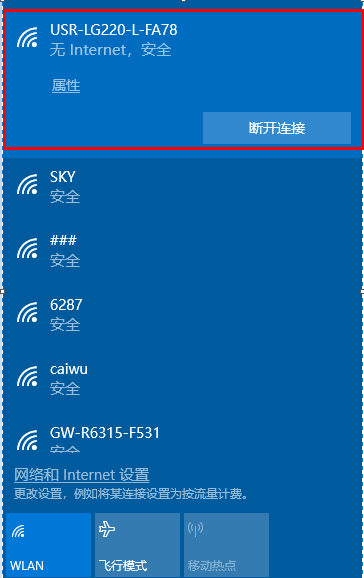

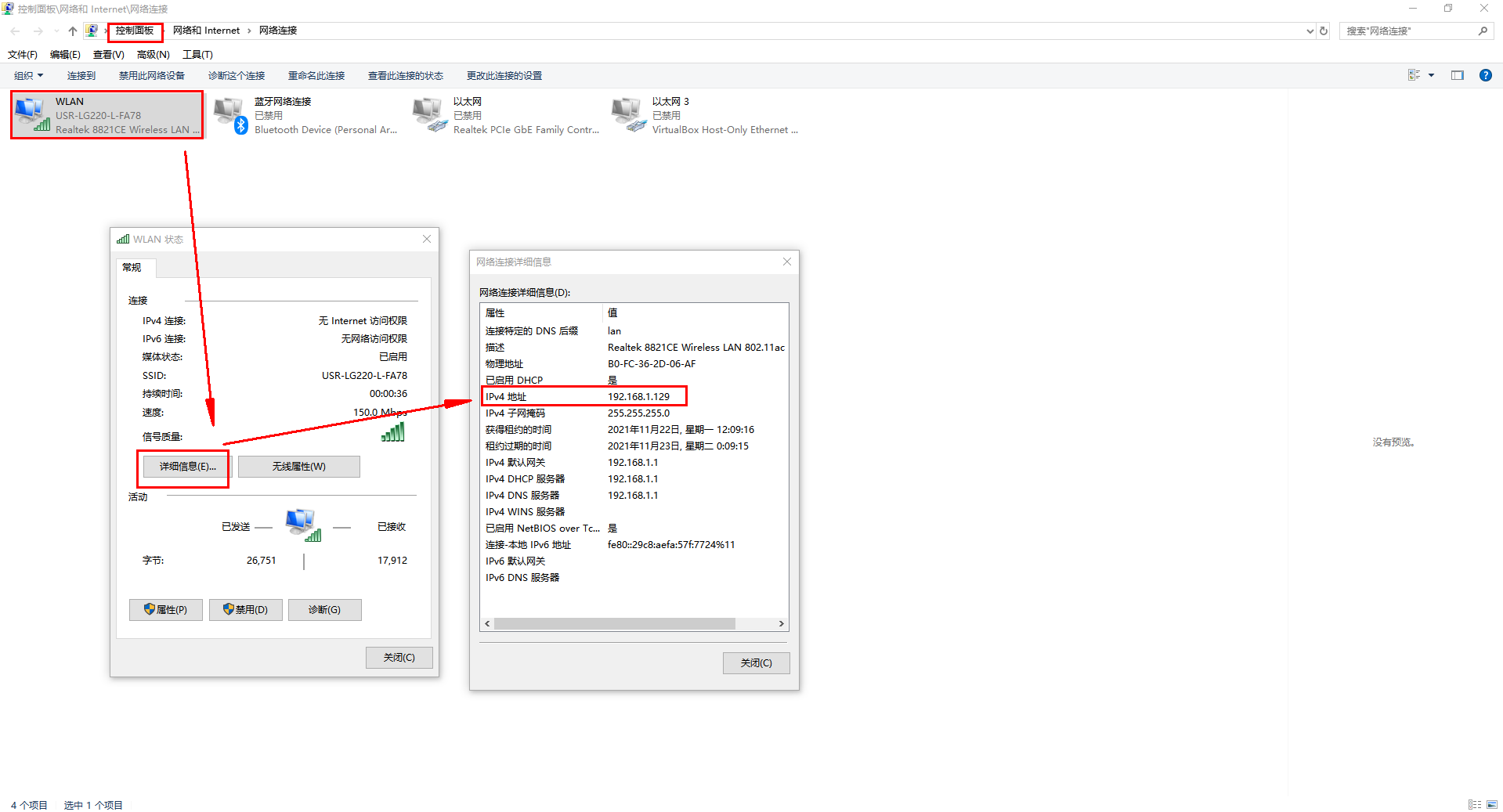

电脑无线网卡搜索并连接USR-LG220的WiFi,WiFi密码是www.usr.cn。其他网卡禁用,打开控制面板,

查看无线网卡状态,IPv4的IP地址。

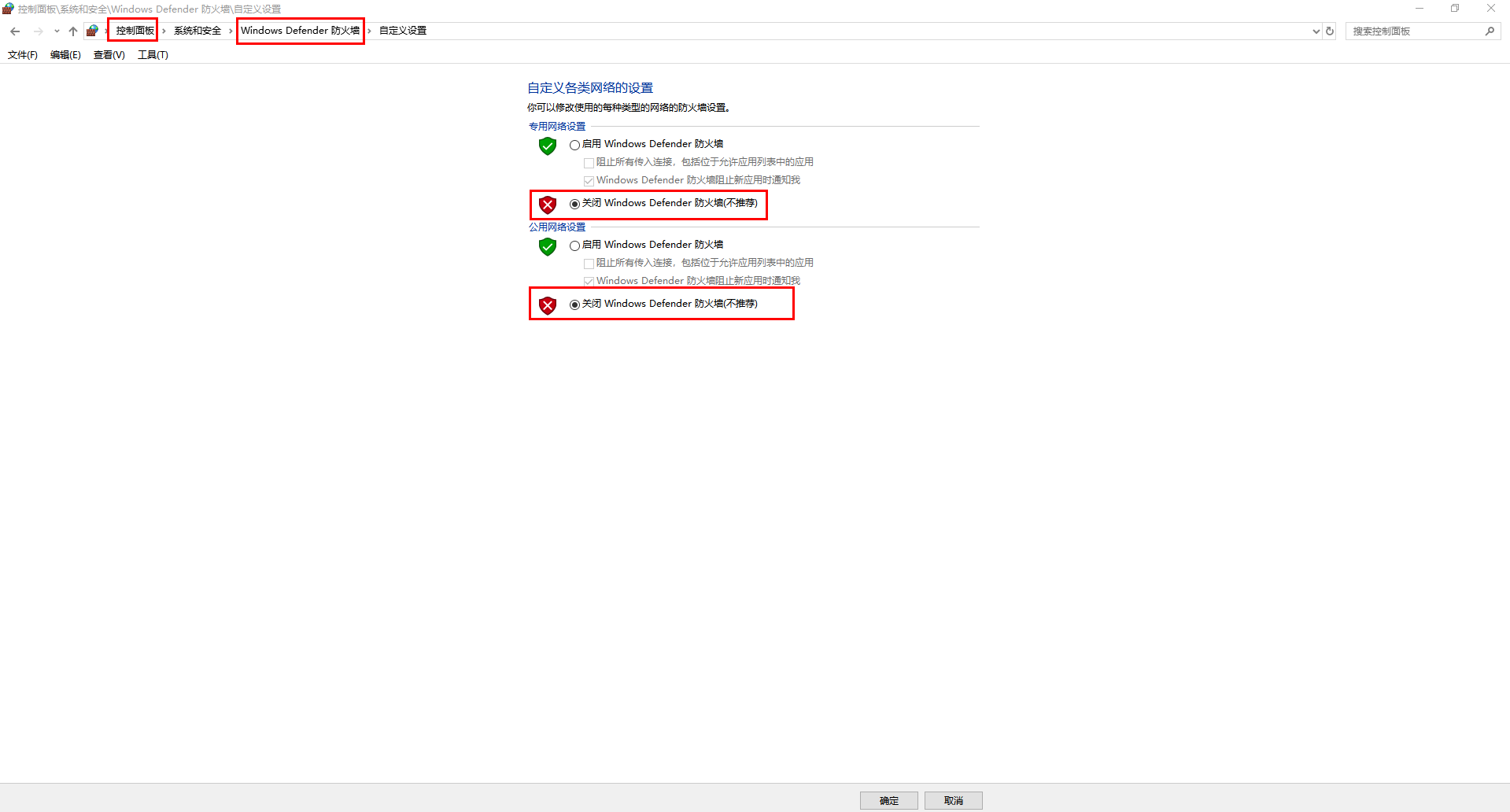

2、关闭防火墙:



3、查看端口号:

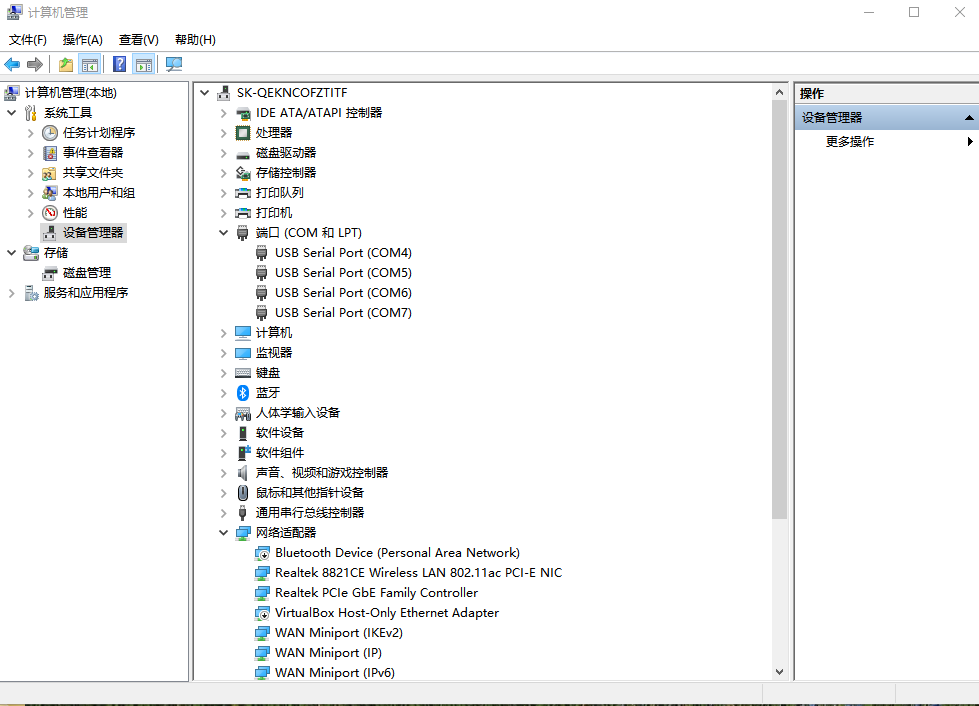

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接WH-L101-L-H20的USB-RS232串口线COM口号。





四、USR-LG220参数设置:

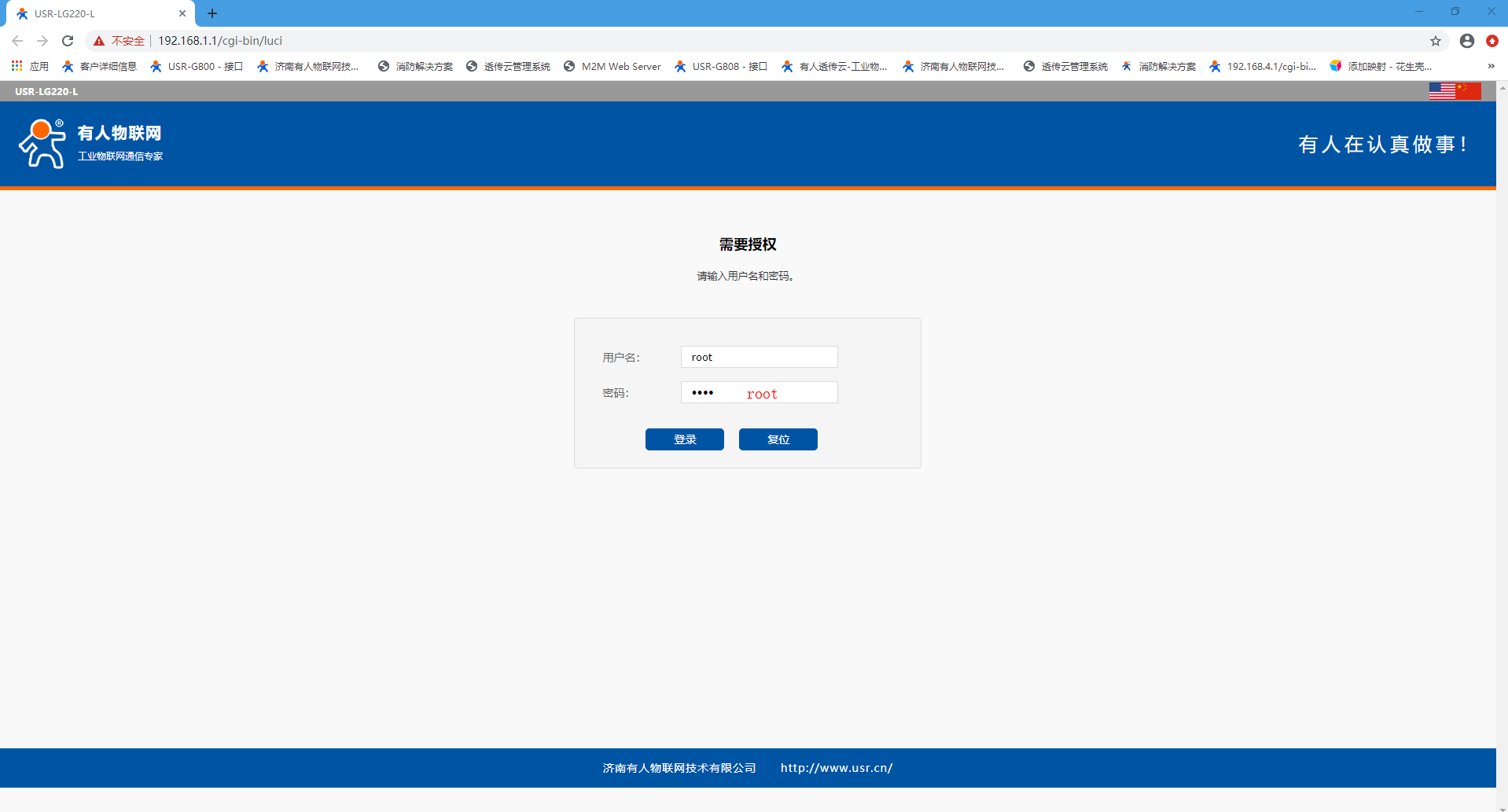

1、登录USR-LG220内置网页:

浏览器输入USR-LG220默认IP,192.168.1.1,密码是root ,登录USR-LG220内置网页。



2、配置USR-LG220服务器设置

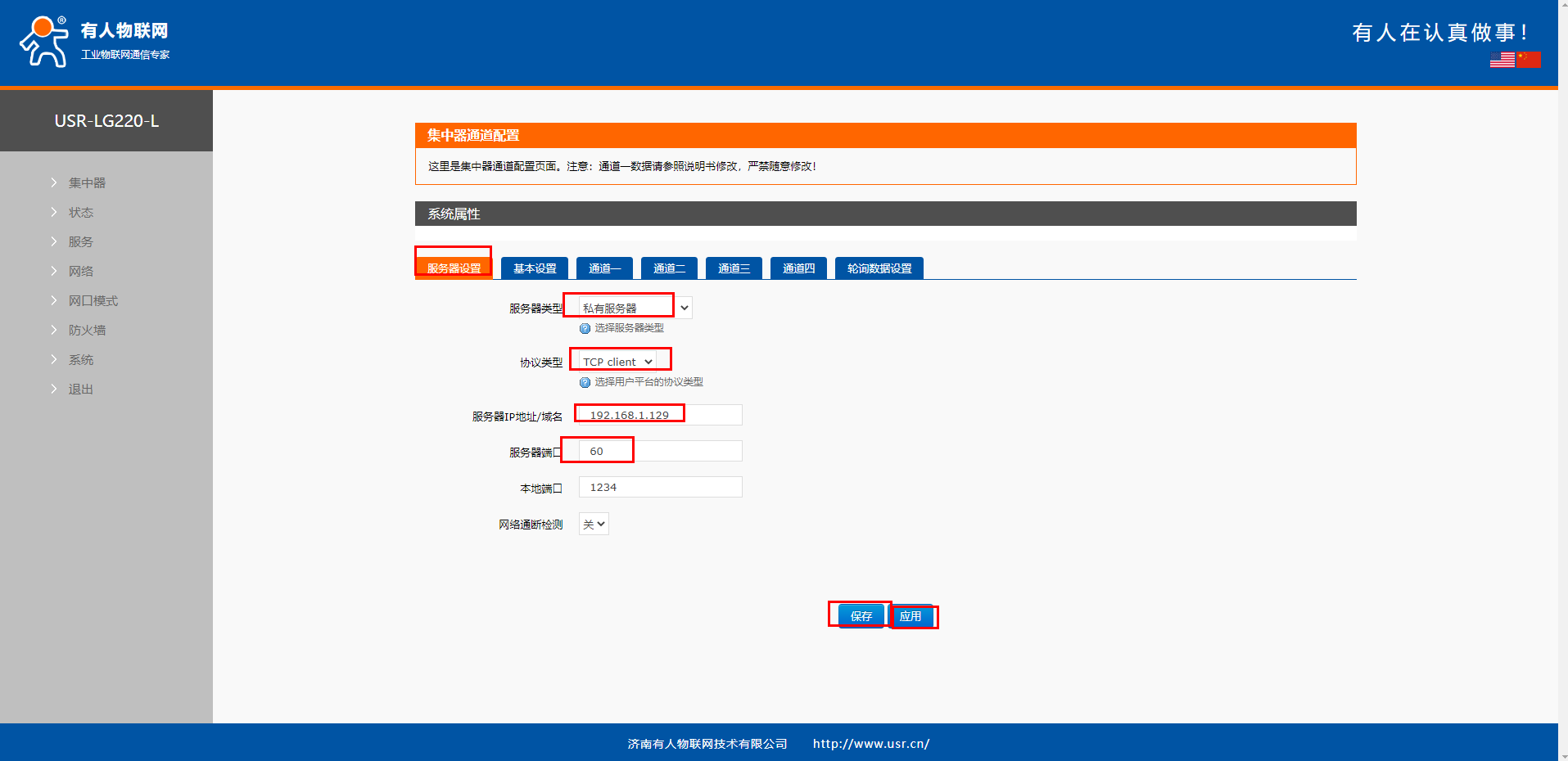

服务器类型:私有服务器

协议类型:TCP client

服务器IP:192.168.1.129

服务器端口:60



3、配置USR-LG220基本设置

集中器工作模式:服务器主动下发

网关ID:25BFFA78

应用ID:AABB1101

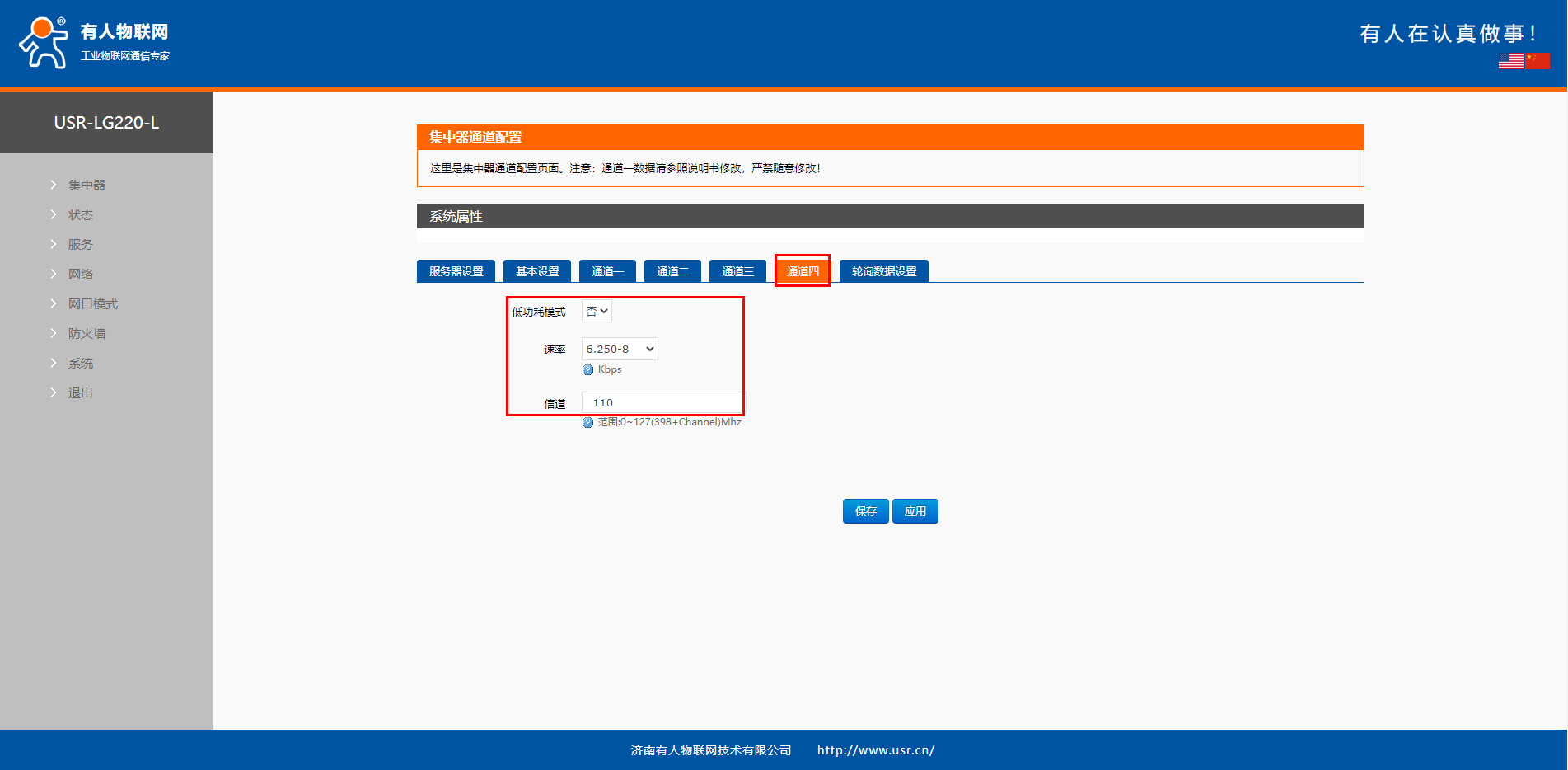

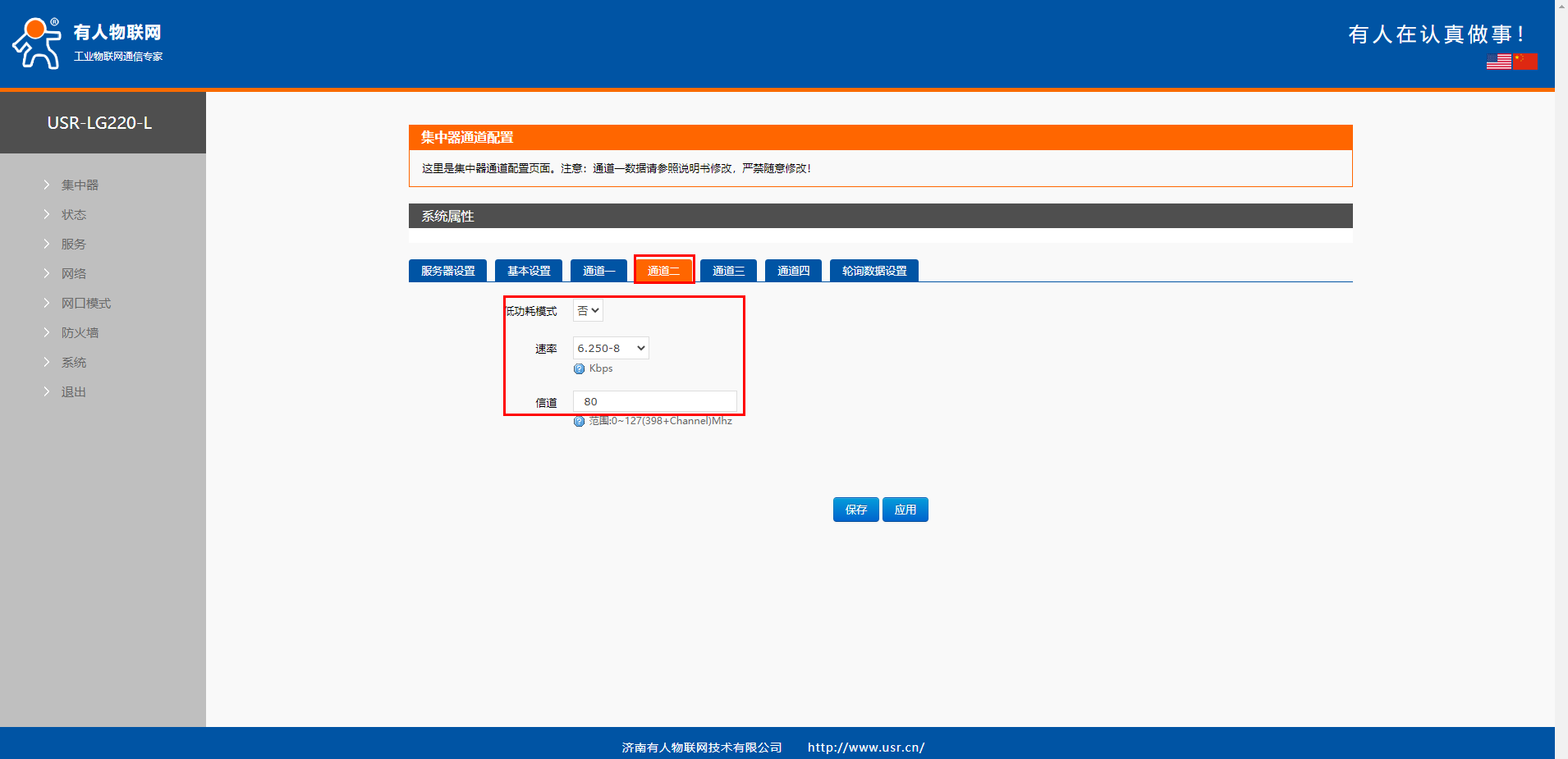

4、以下通道一到通道四参数保持默认

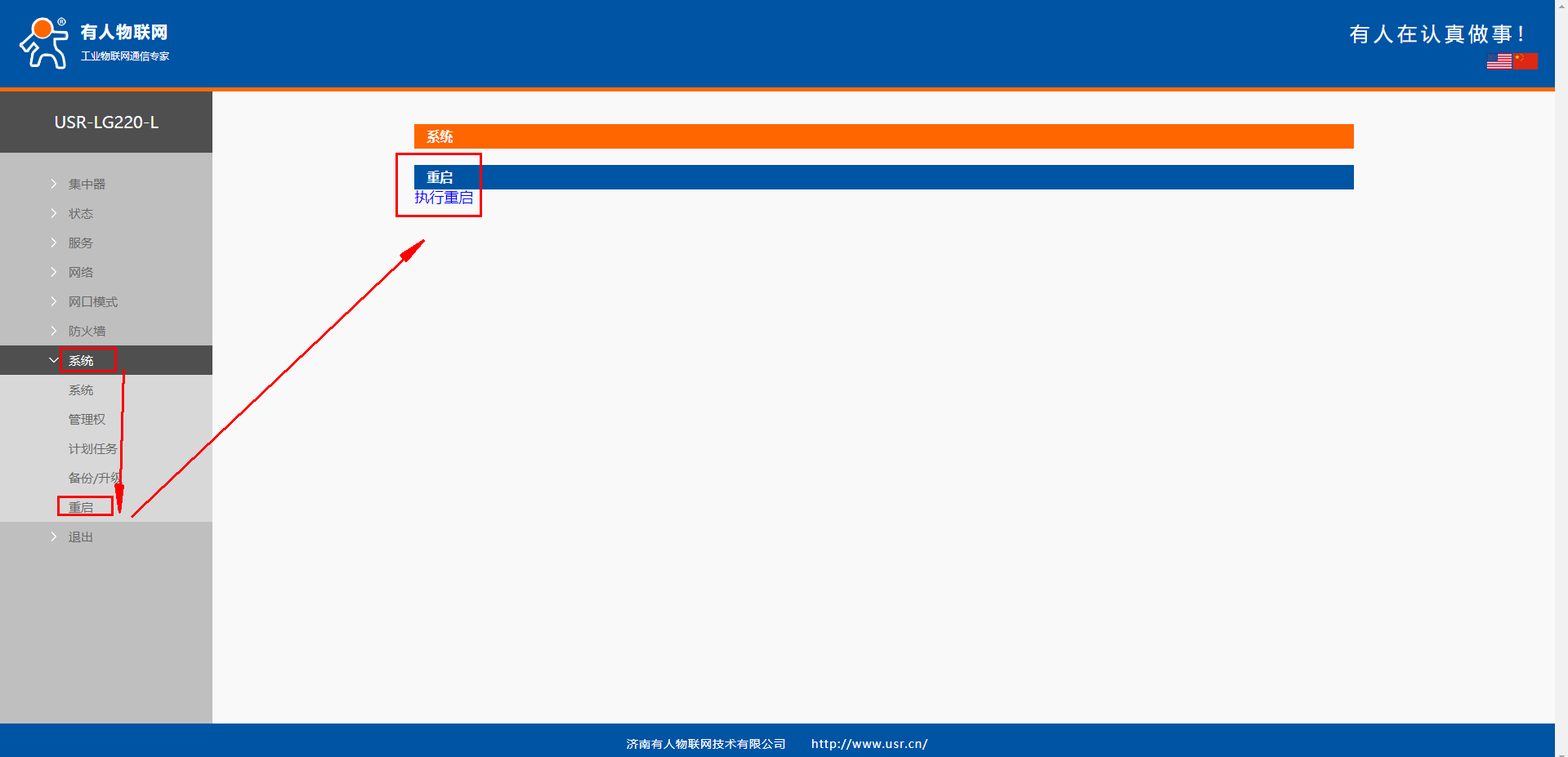

5、网页重启USR-LG220





五、WH-L101-L-H20参数设置:

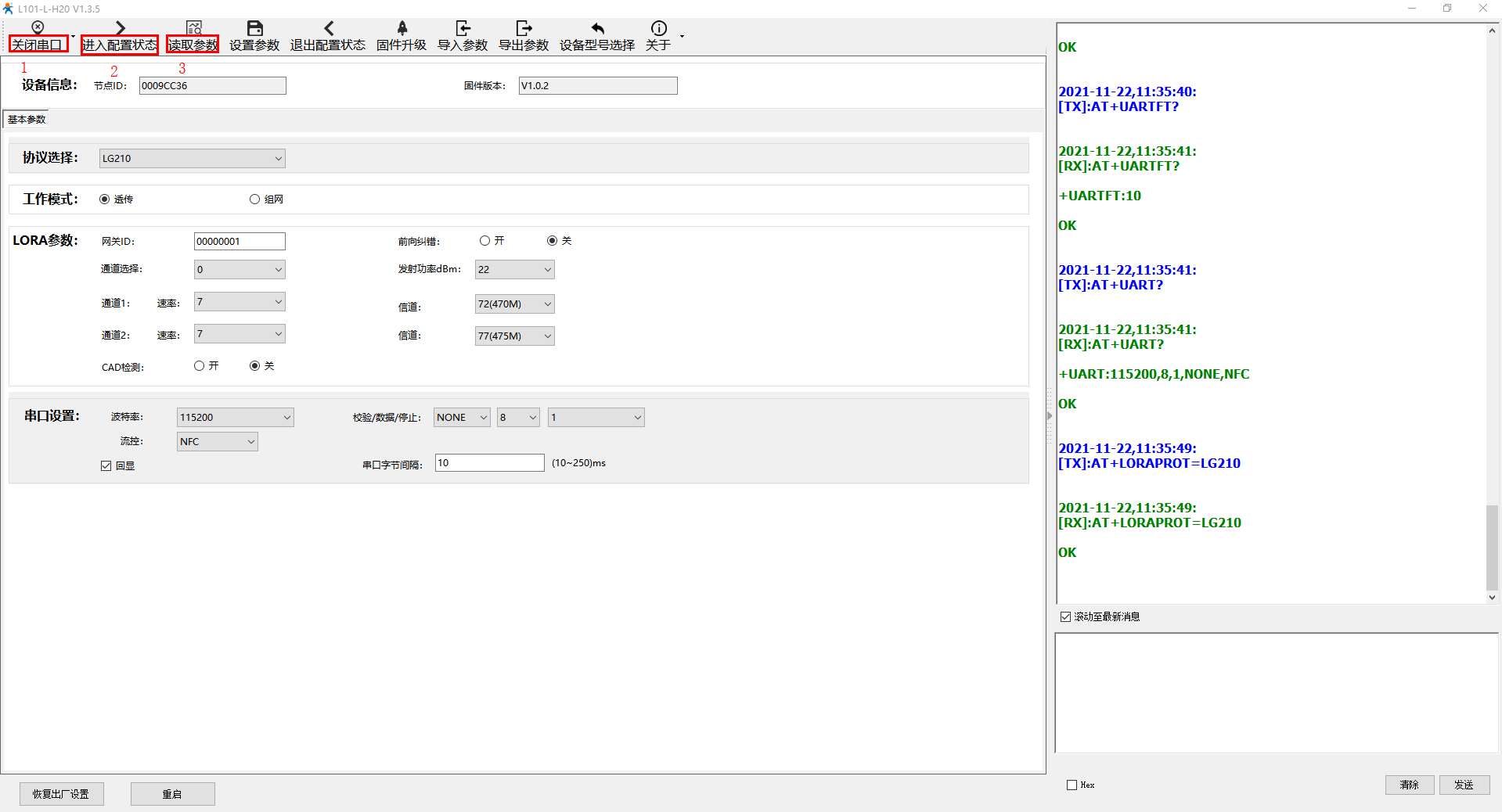

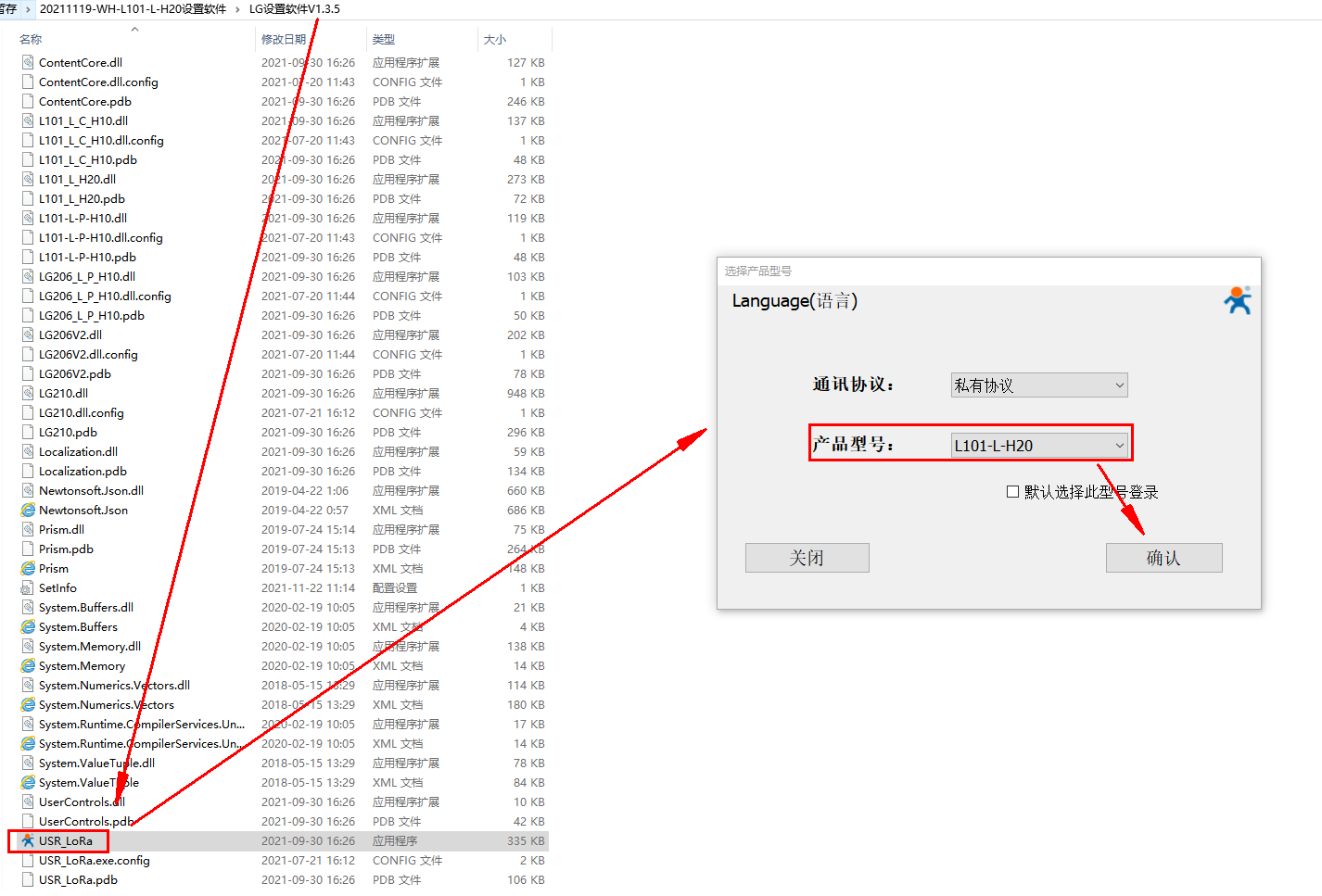

1、电脑打开WH-L101-L-H20的设置软件,型号选择L101-L-H20。

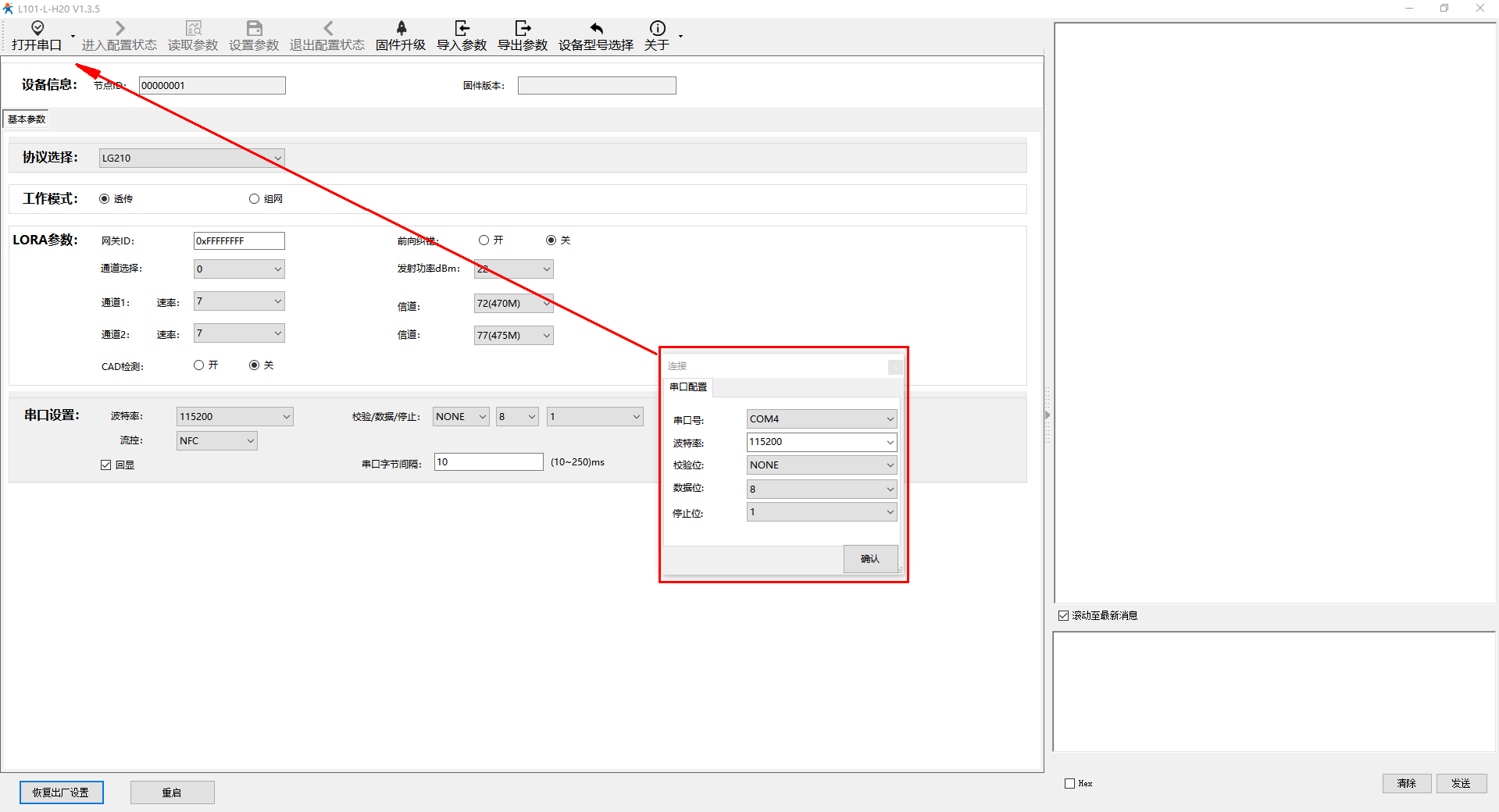

2、用默认串口参数打开串口COM4,点击进入配置状态,读取参数。

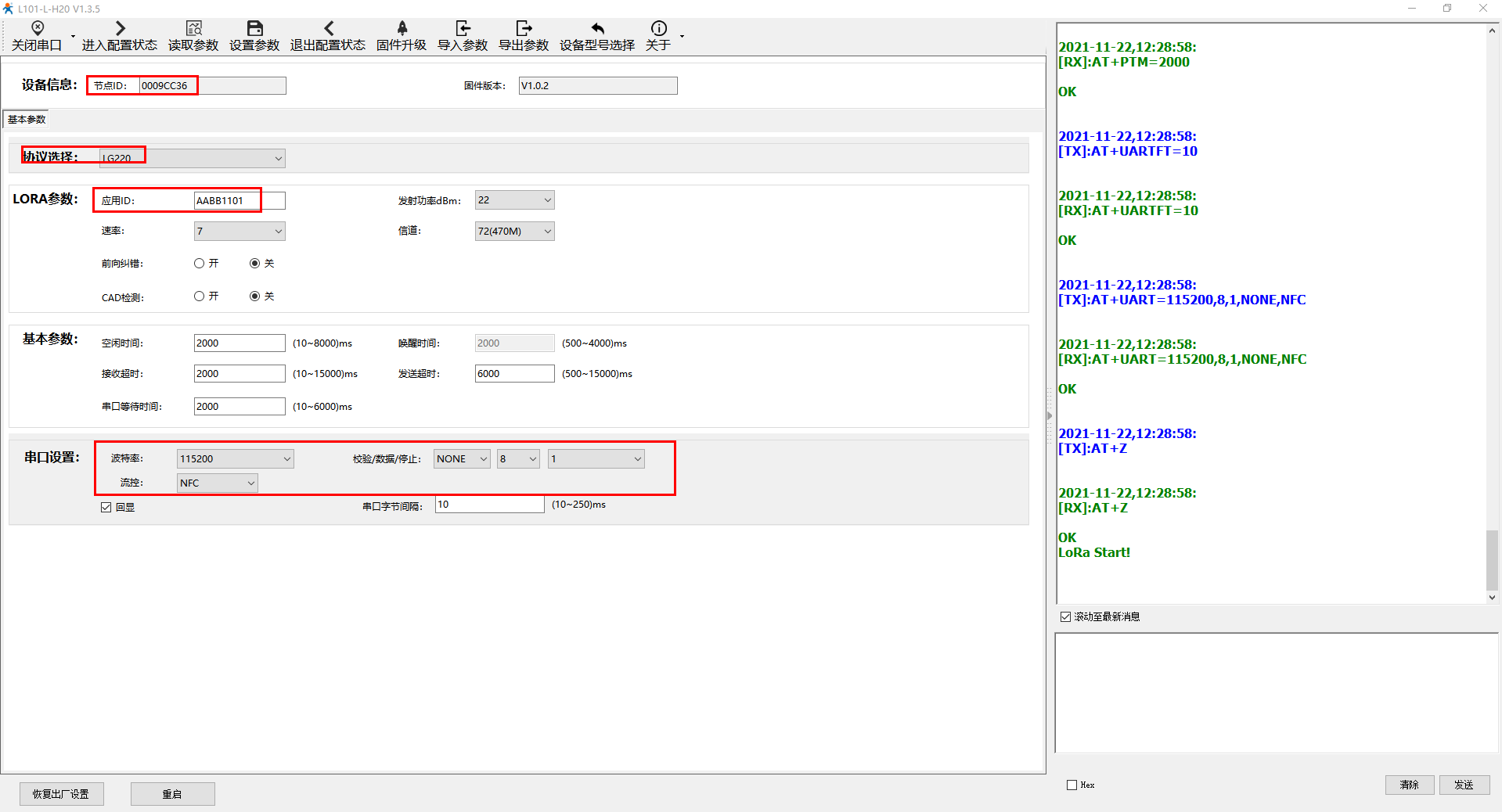

3、设置参数:

协议选择:LG220

节点ID:0009CC36

应用ID:AABB1101

速率7信道72

串口设置默认

最后点击设置参数。





六、透传数据测试:

1、节点上线;

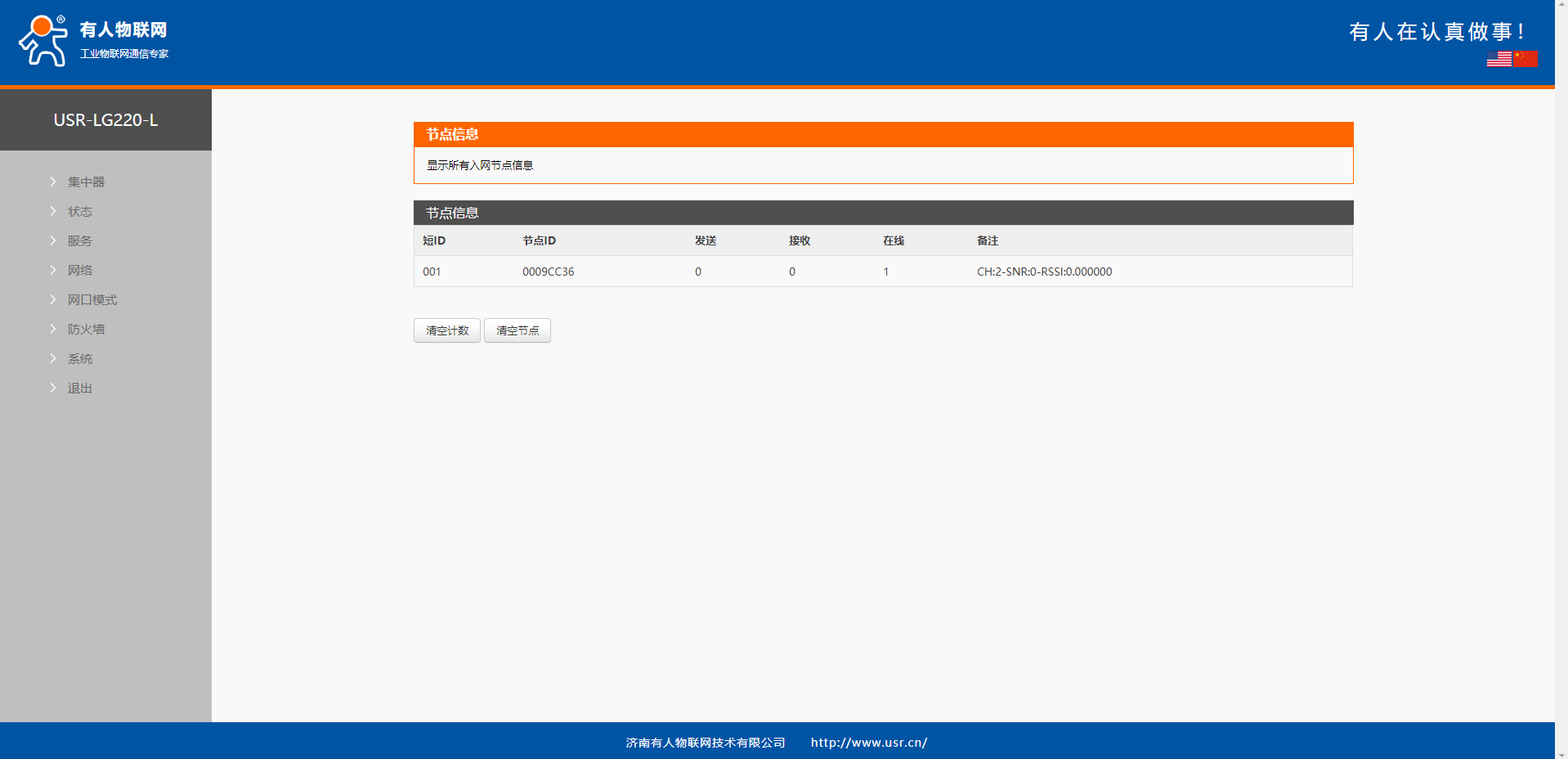

登录USR-LG220内置网页,可以查看节点信息,确认节点是否入网到USR-LG220



2、服务器主动下发:

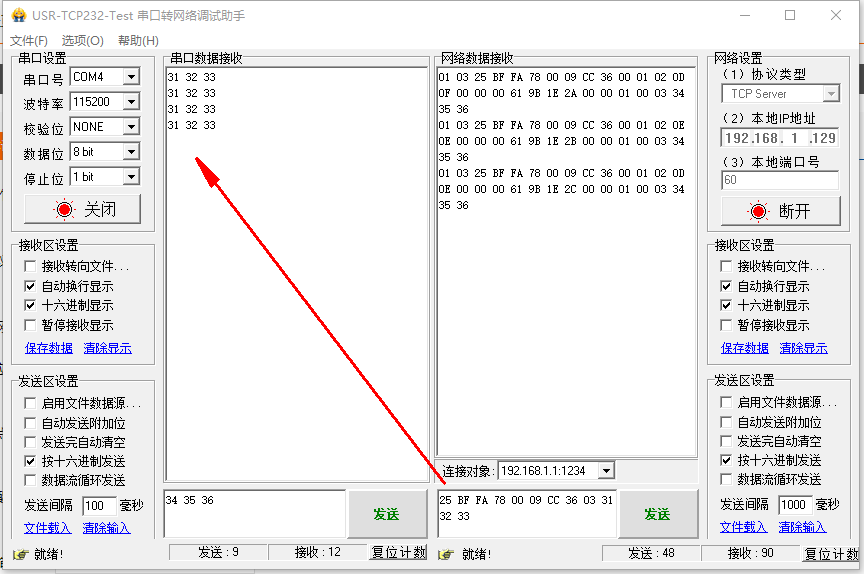

电脑打开1个USR-TCP232-TEST串口软件,勾选十六进制显示和按十六进制发送。

左侧打开对应WH-L101-L-H20的USB-RS232串口线COM口号,右侧做TCPserver,本地IP地址填电脑IP地址,本地端口号填60。

WH-L101-L-H20串口可以直接发送数据,USR-LG220 TCP client连接的TCP server服务器接收USR-LG220协议的数据。

服务器下发数据,必须按照USR-LG220服务器主动下发协议,去发送数据,串口才能接收到数据。

具体协议参考USR-LG220说明书,第56页。https://www.usr.cn/Down/USR-LG220-L__V1.2.0.pdf
