网络助手软件外网控制USR-C322WIFI模块

2015-03-16

分享到:
{}

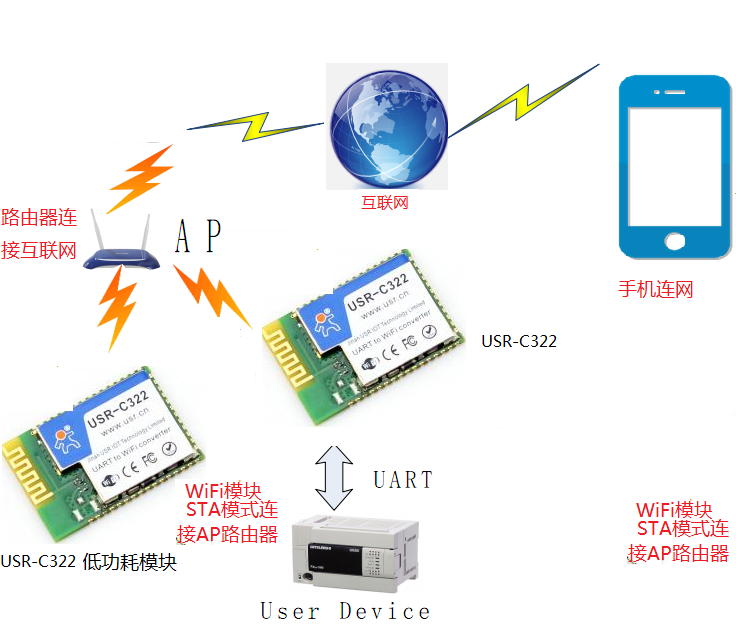

WIFI模块图片

1:使用网页设置加入路由器方法链接http://www.usr.cn/Faq/143.html。前提是保证设置连接的路由器可以上网。

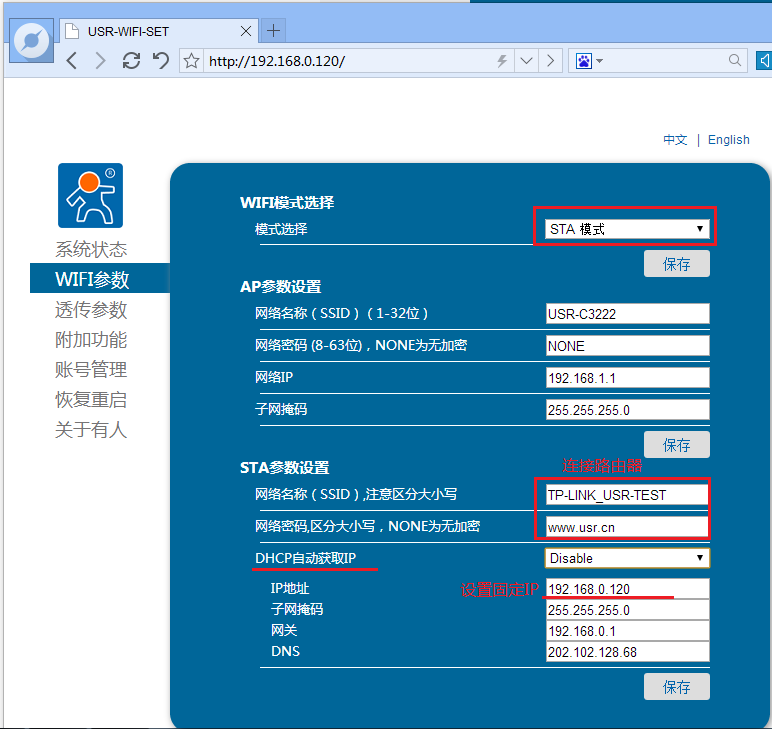

2:设置模块连接路由器,连接路由器的IP为一个固定的IP,IP必须和路由器一个网段。

低功耗WIFI模块

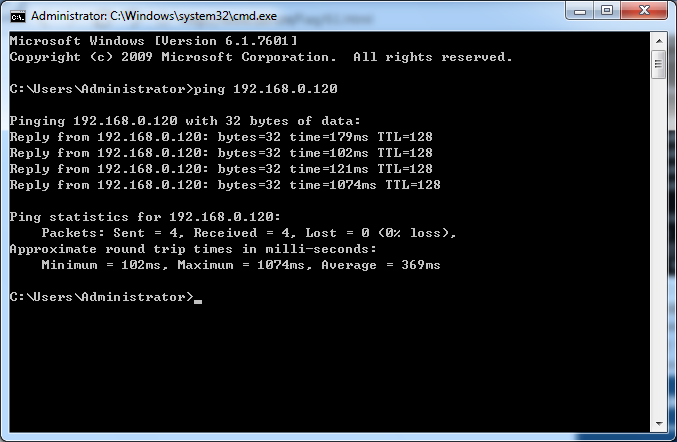

3:检测模块是否连入路由器,电脑ping模块地址

WIFI模块电脑地址

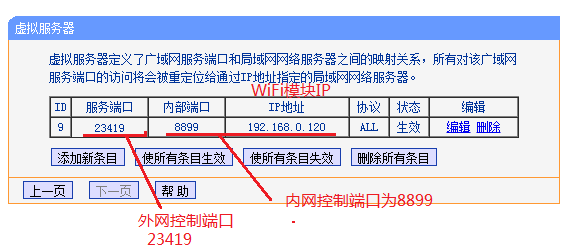

4:WiFi模块连接的路由器配置:在路由器的虚拟服务器,设置端口映射。服务端口几外部端口设置为23419,内部端口设置为8899,即WiFi模块内网控制的默认端口。

IP地址为192.168.0.120即模块的IP. (对于各种路由器有些虚拟服务器是端口转发或者叫端口映射)

低功耗WIFI模块虚拟服务器

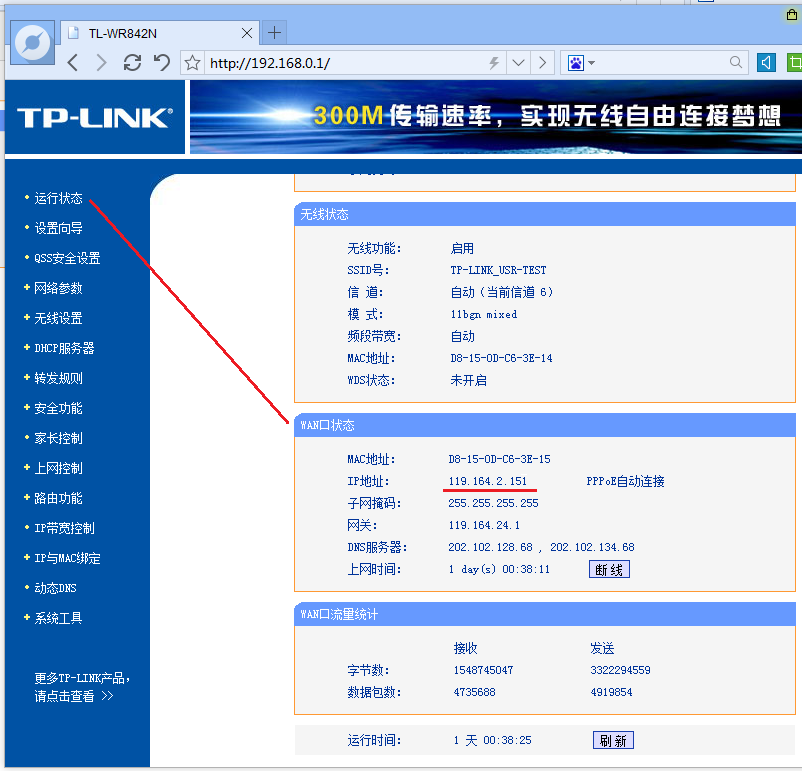

5:查看路由器的公网IP:WAN状态的IP地址。此地址必须是公网IP。使用百度IP查询IP地址,百度查询到的IP必须和WAN口IP一致,如果不一致此功能不能实现。

WIFI模块公网IP

6:手机端设置:

    打开有人网络助手。Android手机为例:选择TCP client 模式。点击增加。

WIFI模块手机端设置

点击增加,输入公网IP,和端口号:

工业级WIFI模块手机端设置

确认之后连接上。

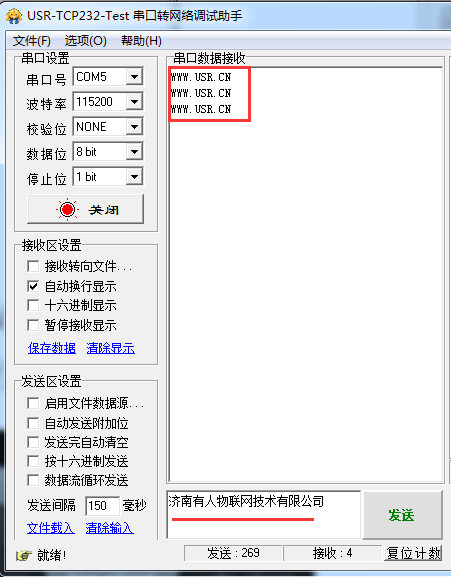

7: 在电脑端的串口助手发送 济南有人物联网, 手机端能够收到数据。

    电脑端发送和接收状态

WIFI模块网络调试助手

7:在手机端发送www.usr.cn。电脑端口串口接收能够收到数据。

WIFI模块手机端调试助手
