USR-C322 系列新版wifi模块连接无线路由器设置方法
2015-06-09


WIFI模块设置方法

1:测试

以USR-C322模块为例,将模块焊接到测试底板上,通电后模块正常启动后,测试板nReady灯常亮。测试板串口连接电脑串口,电脑连接WiFi。

在电脑无线搜索栏,搜索USR-C322,连接。

WIFI模块测试

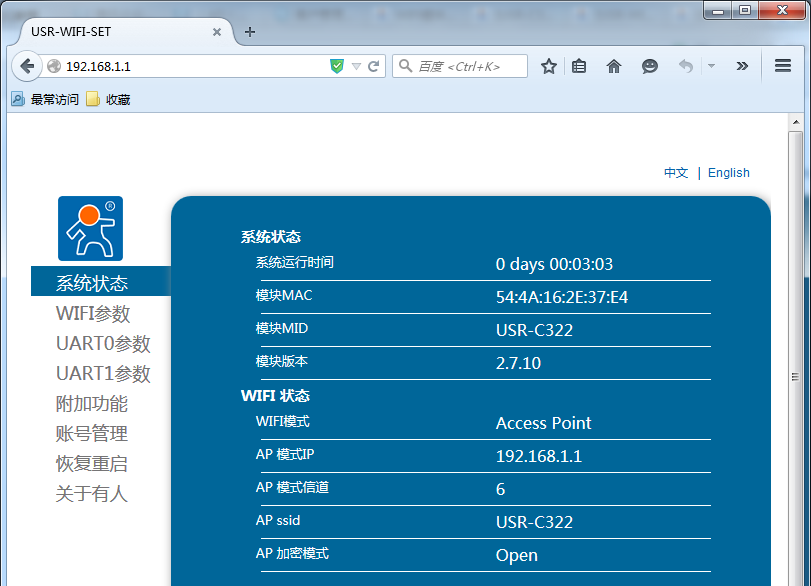

2:在浏览器上输入192.168.1.1,用户名和密码都是admin

WIFI模块浏览器

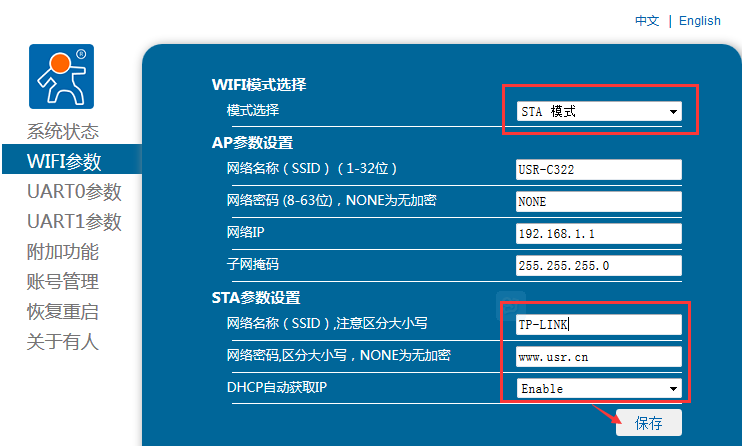

3:设置为STA模式:设置要连接的无线路由器名字和密码。无线路由器的SSID和密码需要手动填写

WIFI模块

4:设置成功后,重启模块。

5:电脑连接无线路由器,和WiFi模块一个局域网,如果WiFi模块连接到无线路由器,测试版的nLink灯常亮。

使用串口及网络调试助手软件设置为UDP 模式,设置目标主机为4个255,为广播地址,广播端口为48899.发送广播指令www.usr.cn 返回模块获取到的IP(关于UDP广播端口和广播指令在附加功能内可以查看和设置)。

串口转网络调试助手

6:通信测试方式:

模块的串口连接到电脑串口com5.然后网络端口以TCP client的形式连接获取到的IP:192.168.0.120.端口为8899. 实现串口数据发送到网络端口,网络数据发送到串口端口。

网络端的通信是普通的TCP/IP socket通信,只有按照具体的协议的软件,即可实现透明传输数据。

电脑串口号:com5

WIFI模块-协议软件

串口转网络调试助手
