USR-K3 模块基本测试通信和使用案例
2016-12-19


  超级网口的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/227.html

  设置软件:http://www.usr.cn/Download/230.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  二、设备默认参数

项目

内容

用户名

admin

密码

admin

模块的IP地址

192.168.0.7

模块的子网掩码

255.255.255.0

模块的默认网关

192.168.0.1

串口的波特率

115200

串口参数

None,8,1

工作方式

TCP SERVER

本地端口

23

  三、GPRS DTU测试

  注意:以下测试USR-K3模块均在评估板上进行,评估板串口是RS232接口,评估板电源供电是5V。

  1.将 K3(USR-K3,简称 K3 下同)安装在USR-TCP232-EVB评估板(简称评估板)上,通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接,通过网线将 K3 的网口 与PC 的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给评估板供电。观察K3网口指示灯状态是否正常:绿色灯常亮,黄色灯闪烁。

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-K3模块基本测试通信和使用案例

  3.给电脑设置静态IP,要与K3的IP在同一个网段(K3默认参数见表1)。

USR-K3模块基本测试通信和使用案例

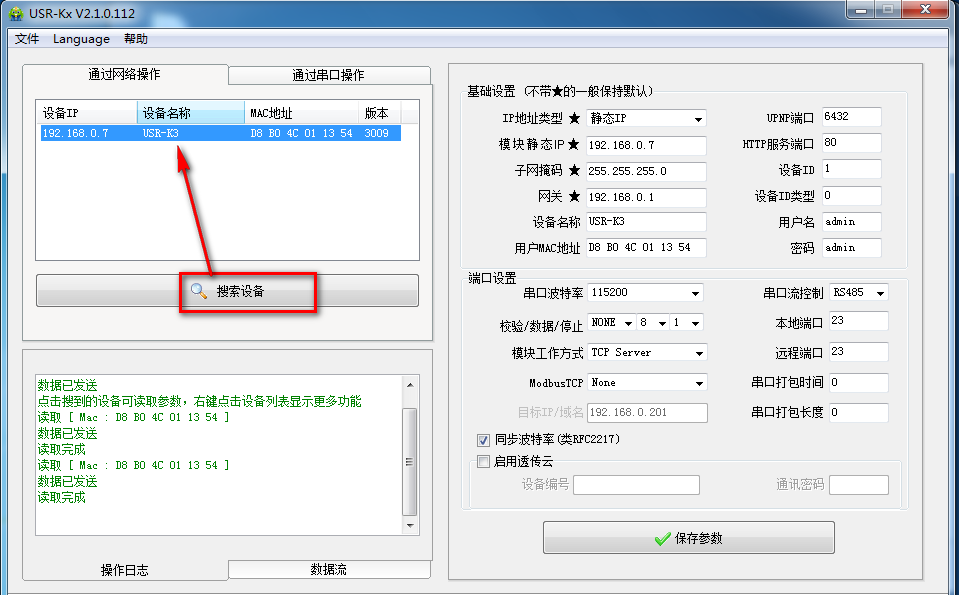

  4.点击“搜索设备”当搜索列表中出现K3的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

USR-K3模块基本测试通信和使用案例

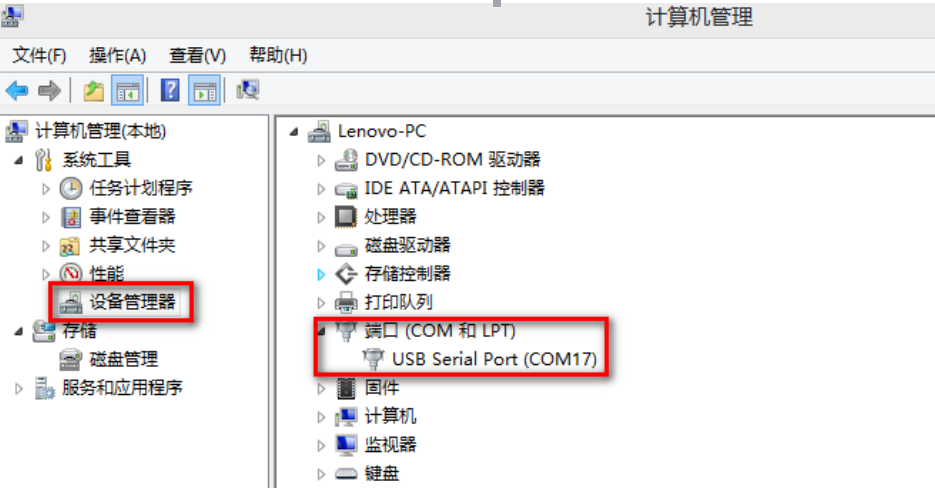

  5.在设备管理器中查看端口信息,确定K3评估板串口使用的串口号,如下图所示电脑端口号为COM17。

超级网口的基本测试通信和使用案例

  6.打开USR_TCP232_TEST软件

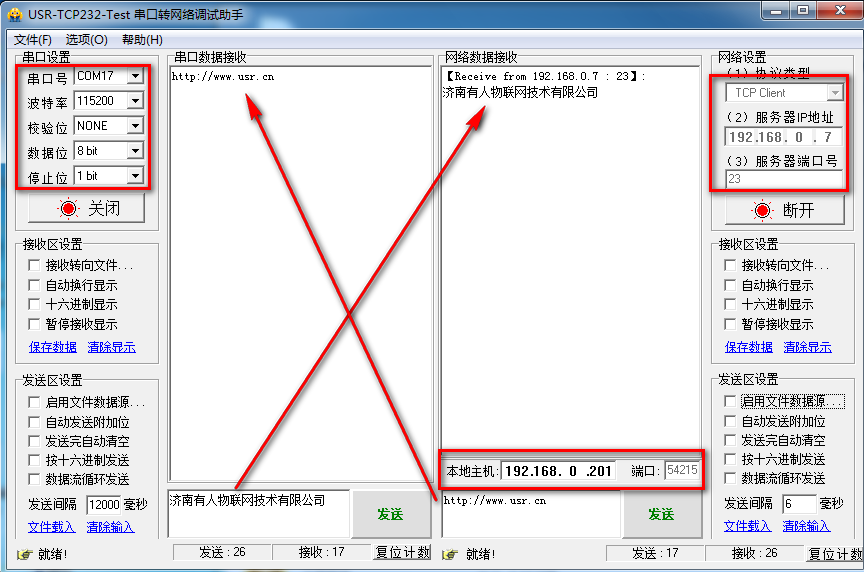

  将软件串口设置中的串口号配置为COM17。由于设备默认协议类型为TCP SERVER,所以电脑端连接设备需要设置为TCP CLIENT连接设备。目标IP设置为K3的IP:192.168.0.7,目标端口号为K3本地端口号:23,点击连接。

超级网口的基本测试通信和使用案例

  7.如何使用虚拟串口软件

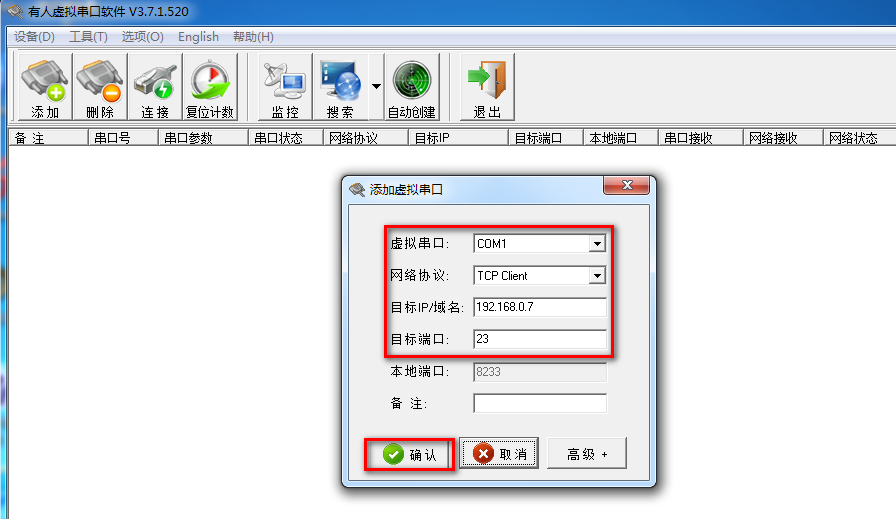

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述K3设备采用TCP SERVER协议,所以此处网络协议设置为TCP CLIENT。目标IP设置为K3的IP:192.168.0.7 目标端口号为K3本地端口号:23,然后点击“确定”,建立虚拟串口COM1。

超级网口的基本测试通信和使用案例

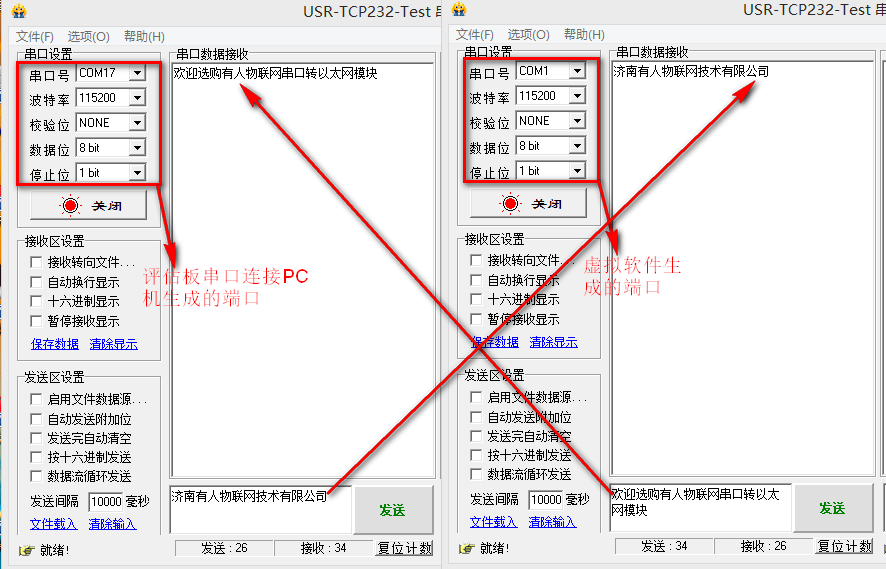

  打开两个USR_TCP232_Test软件,一个连接COM17,一个连接虚拟串口COM1,实现两个串口直接数据互发。

超级网口的基本测试通信和使用案例

  四、几种常用的联网通信方式(暂无)

  K3连接路由器实现局域网通信的设置方法

  K3透明传输实现方法

  K3连接公网服务器设置方法

  K3使用花生壳动态域名结合路由器端口映射实现类似公网服务器功能

  K3无公网IP时使用花生壳内网映射实现外网数据采集

  K3使用透传云实现一对多的数据透传

  K3使用透传云实现一对一的数据透传

  K3使用HTTP GET方式向网页服务器提交数据

  五、常见问题及解决办法

  1、网口灯不亮,无法通信。

  答:检查网口连接是否正常,确定模块IP设置是静态IP还是DHCP,DHCP的话网口直连电脑无法通信,需要连接路由器.

  2、测试中串口通信不上,没有正确返回。

  答:拔插一下USB转232看com口是否正确;确定之前是否改过串口参数;确定USB转RS232是否正常。

  3、如何恢复出厂设置

  答:a.硬件恢复出厂设置,将reload引脚拉低(置0,电平为0V)并保持拉低状态 ,给模块上电后,保持5s,将reload引脚拉高(置一,电平3.3V)或者是悬空即可。

  b.软件恢复出厂设置,通过设置软件的设置功能恢复出厂设置。

  c.AT指令恢复出厂设置,进入AT指令模式,发送指令AT+RELD
