USR-TCP232-ED2基本通讯测试以及应用方案

更新时间:2017-04-14

  一、要下载的软件

  说明书:http://www.usr.cn/Download/221.html

  设置软件:http://www.usr.cn/Download/90.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  二、设备默认参数

项目

内容

用户名

admin

密码

admin

模块的IP地址

192.168.0.7

模块的子网掩码

255.255.255.0

模块的默认网关

192.168.0.1

串口的波特率

115200

串口参数

None,8,1

TTL1默认的工作模式

TCP Sever

TTL1默认的本地端口

23

  三、测试

  注意:以下测试USR-TCP232-ED2模块均在评估板上进行,评估板串口是RS232接口,评估板电源供电是5V,以TTL1为例。

  1. 硬件链接

  将USR-TCP232-ED2(以下简称ED2) 安装在USR-TCP232-EVB评估板(简称评估板)上,通过串口线(或USB转RS232串口线)将评估板RS232接口与计算机相连接,通过网线将ED2的网口与PC的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给评估板供电,观察ED2网口指示灯状态是否正常:绿色指示灯常亮,黄色指示灯闪烁 。



  2. 闭防火墙以及禁用无关网卡

  控制面板->网络和Internet->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-TCP232-S2基本测试通信和使用案例

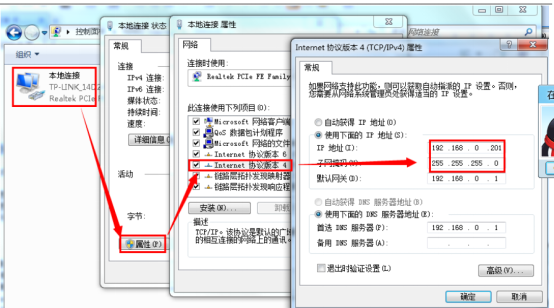

  3.给电脑设置静态IP,要与ED2的IP在同一个网段(ED2默认参数见表1)。

USR-TCP232-ED2基本测试通信和使用案例

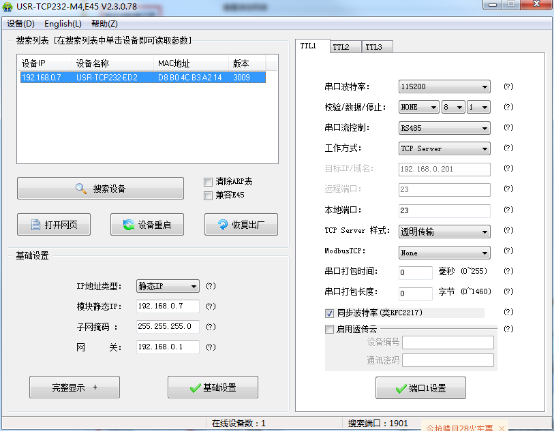

  4.点击“搜索设备”当搜索列表中出现ED2的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

USR-TCP232-ED2基本测试通信和使用方案

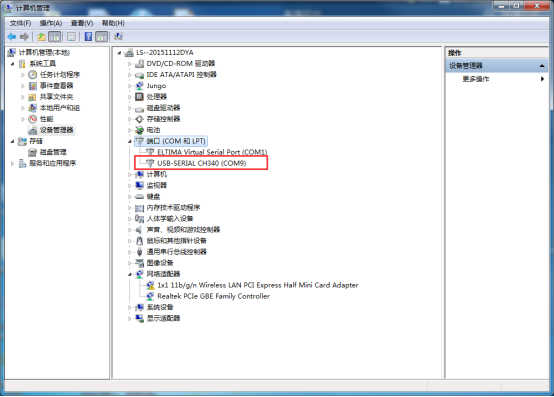

  5.在设备管理器中查看端口信息,确定ED2评估板串口使用的串口号,如下图所示电脑端口号为COM9。

USR-TCP232-ED2基本测试通信和使用方案

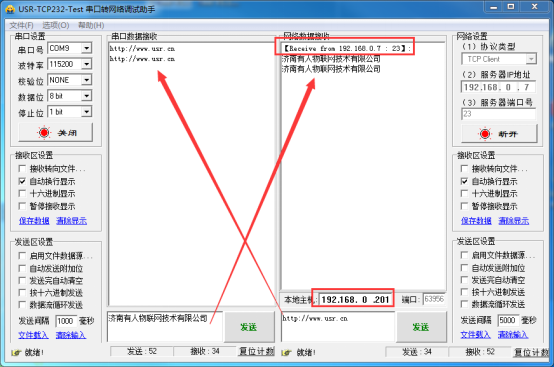

  6.打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM9。由于设备默认协议类型为TCP client,所以电脑端需要设置为TCP server,IP和端口号为模块的目标IP:192.168.0.7和目标端口号:8234。

USR-TCP232-ED2基本测试通信和使用方案

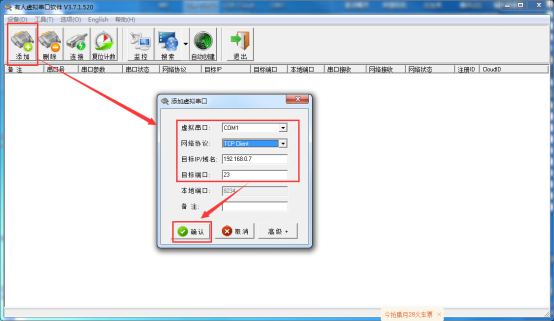

  7.如何使用虚拟串口软件

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述ED2设备采用TCP client协议,所以此处网络协议设置为TCP server。本地IP和本地端口与上述步骤中的电脑端设置一样。然后点击“确定”,建立虚拟串口COM1。

USR-TCP232-ED2基本通讯测试以及应用方案

  打开两个USR_TCP232_Test软件,一个连接COM9,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-TCP232-S2基本测试通信和使用方案
