ED2连接路由器通信设置方法

2017-06-28

分享到:
{}



1、将ED2插于评估板上,网口与电脑网线直连,模块上电。

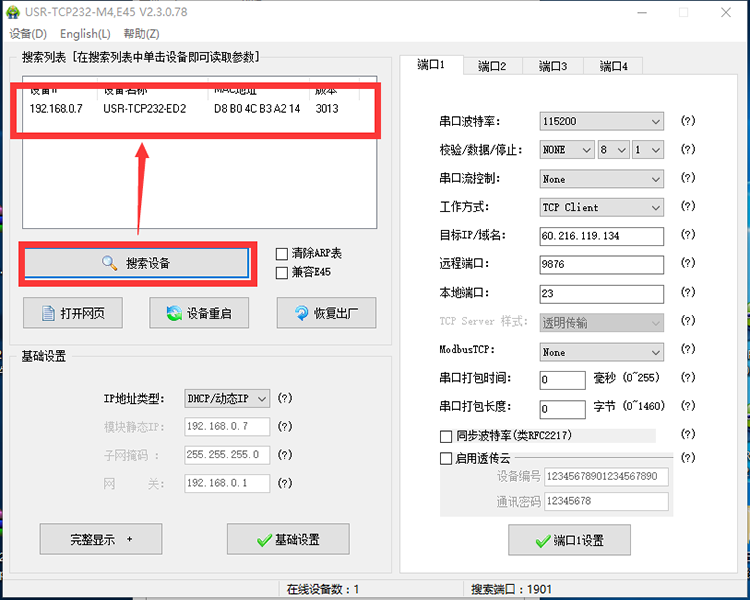

2、打开参数设置软件USR-TCP232-M4,E45-V2.3.0.78.exe (下载地址:http://www.usr.cn/Download/90.html),点击“搜索设备”,点击搜索到的模块IP,如图

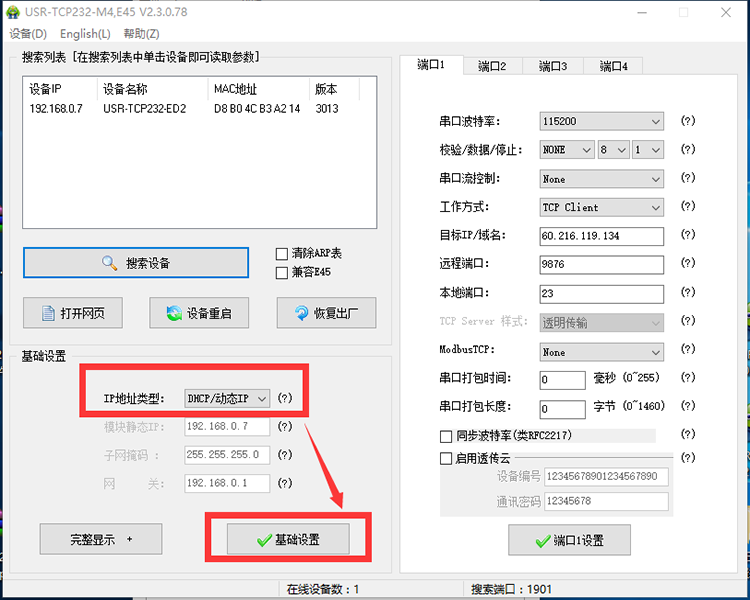

3、在基础设置里,将IP地址类型改为“DHCP/动态IP”,点击“基础设置”,如图



4、将ED2的网口与路由器LAN口网线直连,将电脑接入相同的路由器

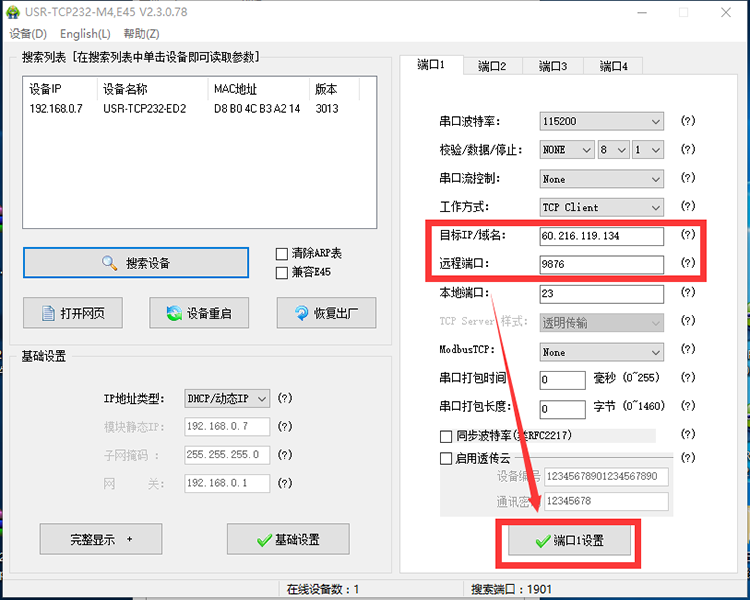

5、打开参数设置软件USR-TCP232-M4,E45-V2.3.0.78.exe ,点击“搜索设备”,点击搜索到的模块IP,选择是通过RS485串口还是RS232串口进行通信,此处以RS232串口举例,配置参数如图,点击“端口1设置”

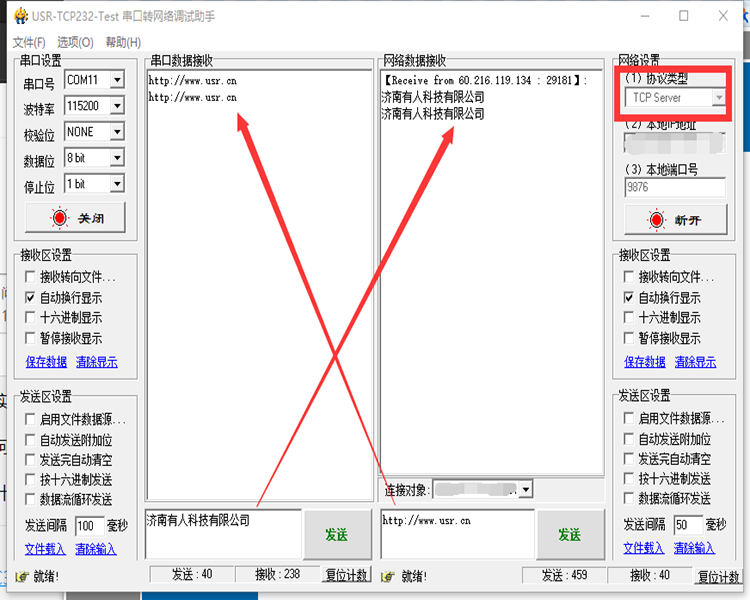

6、在服务器上开一个监听端口进行测试如下图
