USR-WIFI232-B2 模块实现桥接功能
2017-06-28




一、AP+STA模式实现桥接功能

1、进入AT指令模式,设置模块为桥接模式AT+FVER=Z

2、设置模块为AP+STA模式 AT+FAPSTA=on

3、将模块恢复出厂设置AT+RELD

4、进入AT指令模式,设置模块为STA模式 AT+WMODE=STA

5、连接的桥接路由器(本次测试,用的路由器网段为192.168.10.1)AT+WSSSID=TEST-ren

AT+WSKEY=WPA2PSK,AES,www.usr.cn

6、将模块重启 AT+Z

7、电脑连接wifi模块AP的SSID名称,可以获取到路由器网段的IP,可与路由器内局域网电脑或网络设备通信。

以下是设置步骤

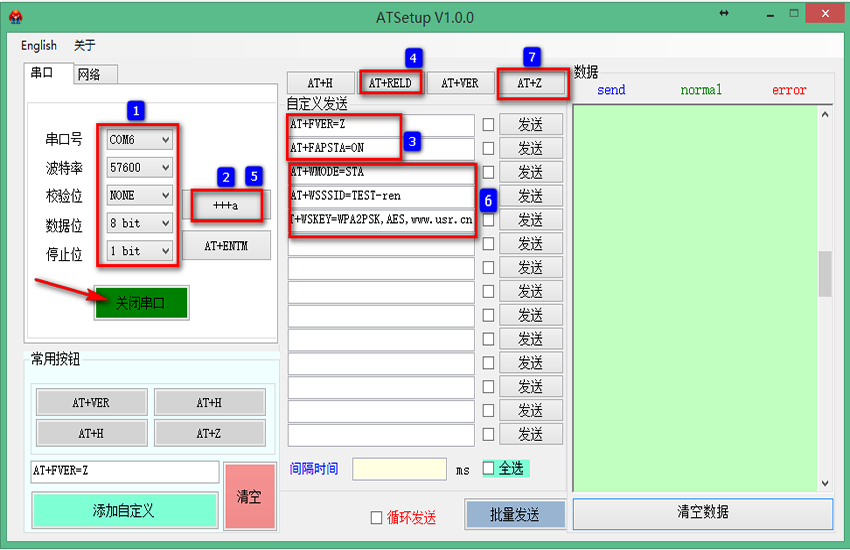

a.使用setup串口设置软件,此为下载地址http://www.usr.cn/Download/91.html

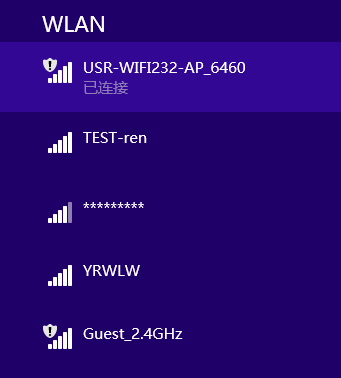

b.使用电脑连接模块AP的SSID

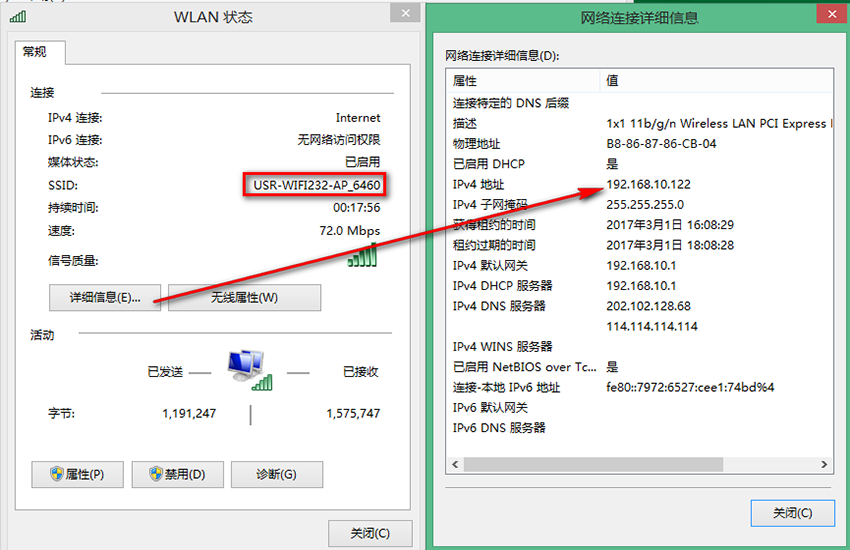

c.电脑通过桥接模块获取到的路由器自动给其分配的IP。

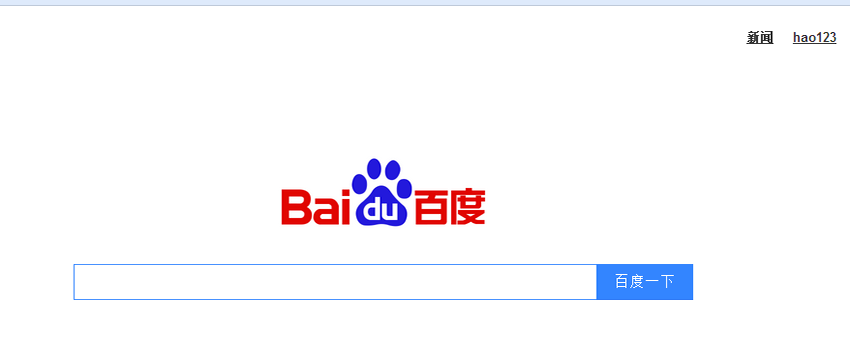

d.电脑可以直接上网,访问互联网



二、STA+以太网口模式实现桥接功能

1、进入AT指令模式,设置模块为桥接模式AT+FVER=Z

2、设置使能以太网接口 AT+FEPHY=ON

3、将模块恢复出厂设置AT+RELD

4、进入AT指令模式,设置模块为STA模式 AT+WMODE=STA

5、连接的桥接路由器(本次测试,用的路由器网段为192.168.10.1)AT+WSSSID=TEST-ren

AT+WSKEY=WPA2PSK,AES,www.usr.cn

6、将模块重启 AT+Z

7、电脑连接wifi模块的LAN口,可以获取到路由器网段的IP,可与路由器内局域网电脑或网络设备通信。

以下是设置步骤

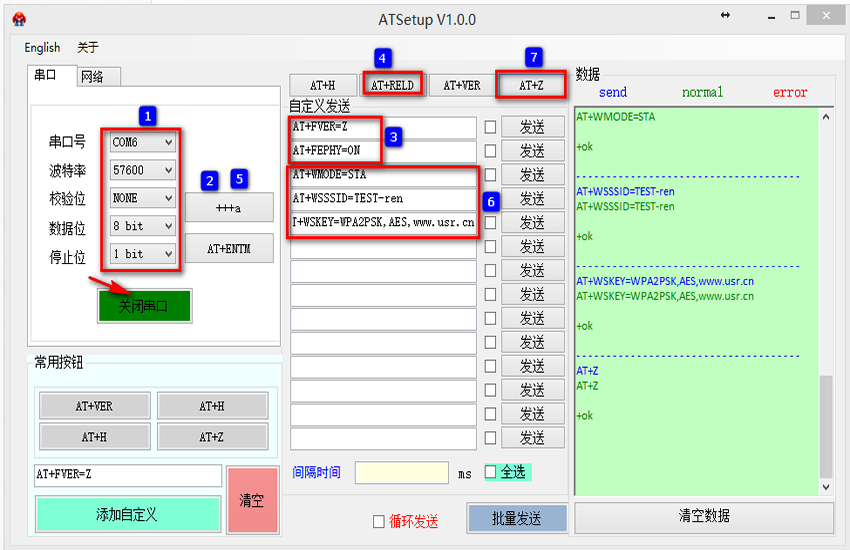

a.使用setup串口设置软件,此为下载地址http://www.usr.cn/Download/91.html

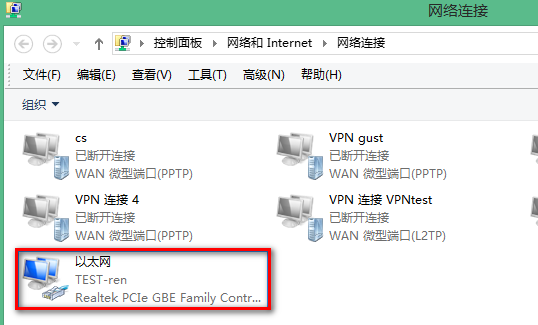

b.电脑通过网线与B2的网口对接,获取以下信息。

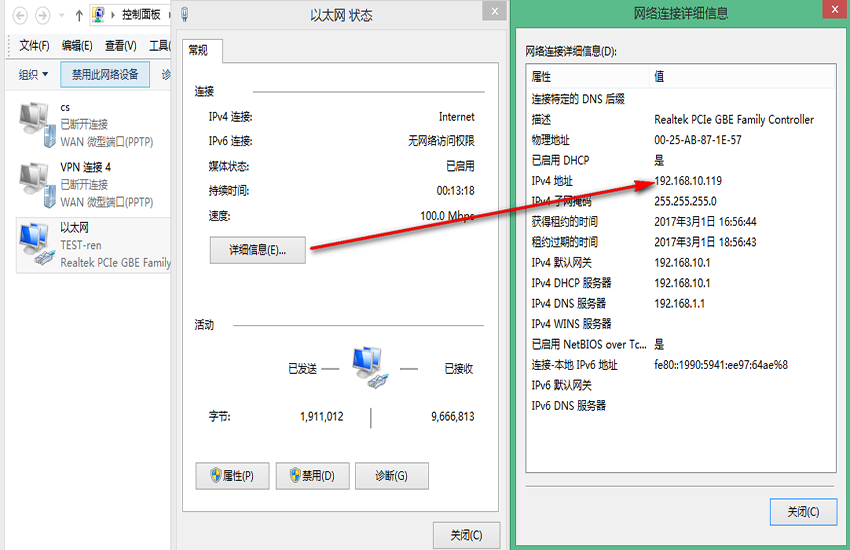

c.电脑通过桥接模块获取到的路由器自动给其分配的IP。




d.电脑可以直接访问互联网。
