USR-WIFI232-A2/B2基本测试通信和使用方案

更新时间:2016-12-20

  WIFI模块的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/91.html

  设置软件:http://www.usr.cn/Download/31.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/354.html

  二、 测试

  (1) WIFI串口服务器的参数:

  WIFI串口服务器的初始参数:

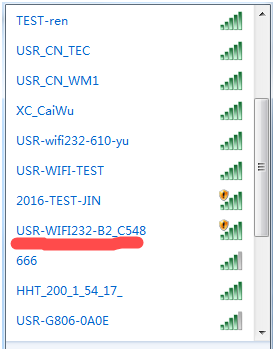

  • WIFI串口服务器默认的SSID为:USR-WIFI232-B2_XXXX:(XXXX是WIFI串口服务器MAC的后四位)
  • WIFI串口服务器加密方式默认为:open,none;
  • 用户串口参数默认为:57600,8,1,None;
  • 网络参数默认值:TCP,Sever,8899,10.10.100.254
  • WIFI串口服务器本身IP地址:10.10.100.254

  (2) 硬件连接

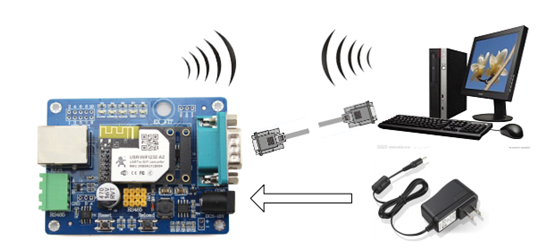

  将模块插在底板上,可以是我们的底板也可以自己制作底板,如果客户自己设计底板,reload引脚要接4.7k-10k的上拉电阻。测试底板串口连接电脑串口。

USR-WIFI232-A2/B2基本测试通信和使用方案

  (3)关闭防火墙以及禁用无关网卡

  按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-WIFI232-A2/B2模块基本测试通信和使用方案

USR-WIFI232-A2/B2基本测试通信和使用方案

  (4) 数据传输测试

  打开串口调试助手USR-WIFI232-Test。查询电脑串口号,本例中的串口为COM3,A2/B2做Server,IP地址为:10.10.100.254。电脑做Client,去连接server,IP地址为10.10.100.100。

  TCP Client与TCP Server建立连接后,即可进行数据传输。

USR-WIFI232-A2/B2基本测试通信和使用方案

USR-WIFI232-A2/B2基本测试通信和使用方案

  3 虚拟串口的用法

  打开虚拟软件,添加虚拟串口COM1,设置为TCP client模式,连接模块的IP和端口:10.10.100.254,,8899

USR-WIFI232-A2/B2基本测试通信和使用方案

  打开两个串口调试助手,分别设置如下图。

USR-WIFI232-A2/B2基本测试通信和使用方案

  4 常用案例

  (1) WIFI模块串口透明传输设置具体步骤:http://www.usr.cn/Faq/15.html

  (2) WiFi模块连接外网服务器的设置方法:http://www.usr.cn/Faq/64.html

  (3) WiFi高性能系列模块加入普通路由器的网络设置方法:http://www.usr.cn/Faq/76.html

  (4) 虚拟串口软件,添加虚拟串口失败问题:http://www.usr.cn/Faq/119.html
