USR-LG206-L-P&LG207 透传模式使用说明
2019-02-14


l  适用场景

modbus轮询采集方式,被采集的设备地址可设,可保证每个设备地址不同,一问一答逐个轮询采集

l  参数配置方法

当需要大批量进行配置,为提高操作效率,我们采用ATSetup(下面称作“小红人”)软件来进行操作,同一网络内(如同一个村内)设置相同。

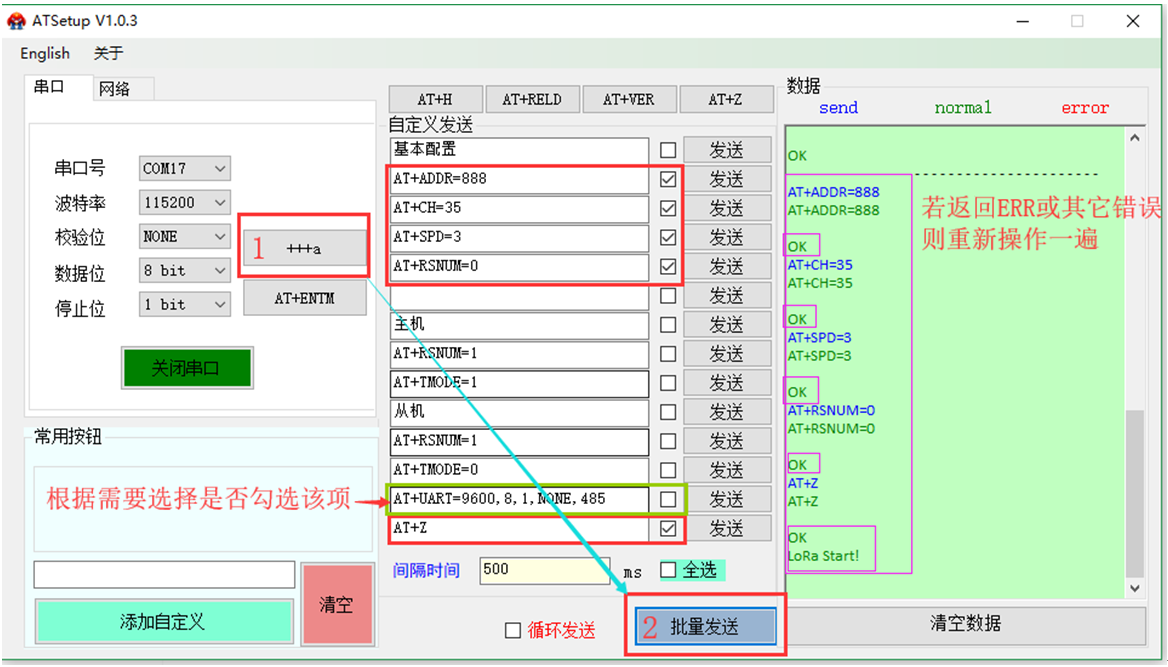

(1)          打开小红人,选择对应串口号、波特率等参数,点击“打开串口”,按照下图勾选相应指令(如果需要修改产品串口参数,则勾选倒数第二条指令),根据需要修改目标地址(ADDR)、通道(CH)、速率(SPD)参数值。

(2)          打开串口后先点击“+++ a”,再点击“批量发送”,等待参数设置完成即可(右侧数据框返回“LoRa Start”表示设备设置完成,重启ok;若改了口数只返回OK,不会打印“LoRa Start”)

         注:①若需要修改串口参数则勾选并修改倒数第二条指令。指令格式9600,8,1NONE,485分别表示:波特率、数据位、停止位、校验位、流控(一般不需要改),详见新版说明书“AT指令详解”;

         若点击“+++ a”不返回“a +OK”,则检查串口线是否好用,串口参数(主要是波特率、校验位是否选对了),给设备重新上电再试一遍。

若参数配置过程中右侧数据框返回错误,则从新点“+++ a”进入配置状态,再点击“批量发送”进行配置;

④若发送什么数据串口原样回复什么数据,则应该是没有退出配置模式,点击AT+ENTM或者给设备重新上电可以解决。

⑤若设置完成不能通信,则检查参数设置是否正确,是否已退出配置模式,天线是否接好。

l  通信调试

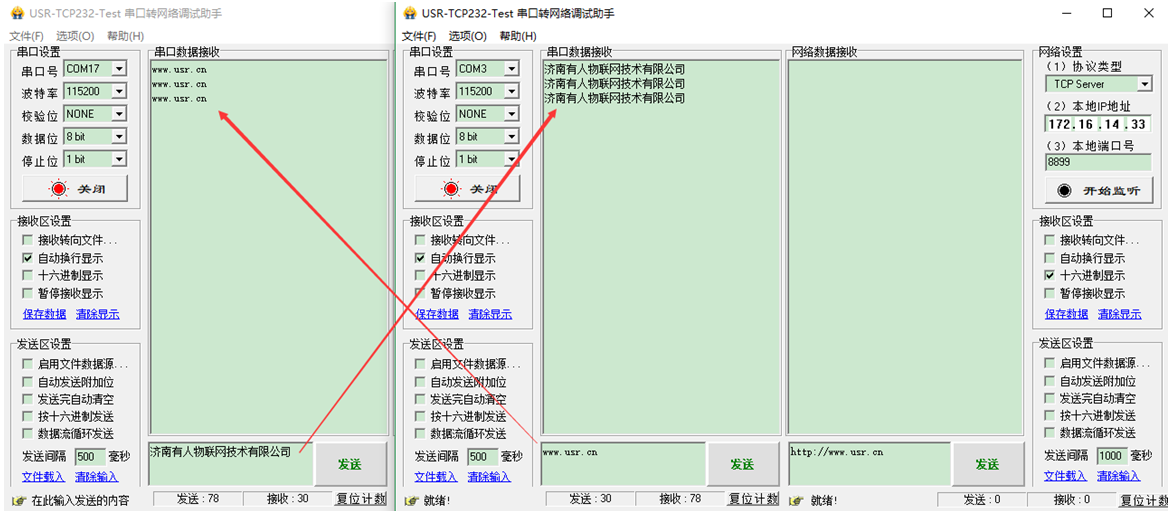

打开两个串口助手,将两个设备用串口线接到电脑,一个串口助手发送数据,另一个串口助手能够正常接收数据。
