l  适用场景

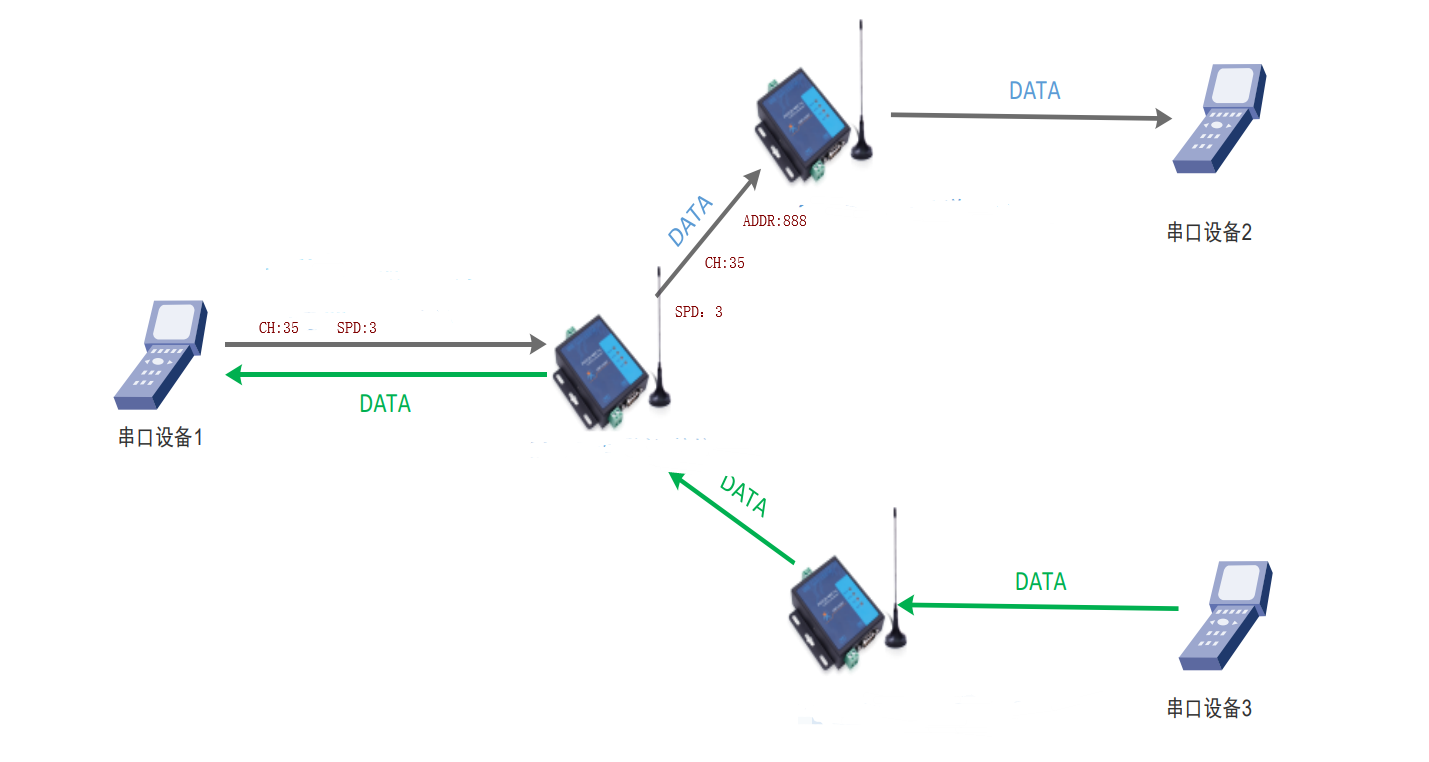

一问一答逐个轮询采集方式，被采集的设备地址不可设或无设备地址，需要以LoRa设备的设备地址作为采集点区分

l  参数配置方法

当需要大批量进行配置，为提高操作效率，我们采用ATSetup（下面称作“小红人”）软件来进行操作，同一网络内设置相同。

1、 打开小红人，选择对应串口号、波特率等参数，点击“打开串口”，按照下图点击相应指令，根据需要修改目标地址（ADDR）、通道（CH）、速率（SPD）参数值。

2、打开串口后先点击“+++ a”，再按照顺序发送指令，等待参数设置完成即可（右侧数据框返回“LoRa Start！”表示设备设置完成，重启ok；若改了口数只返回OK，不会打印“LoRa Start！”）

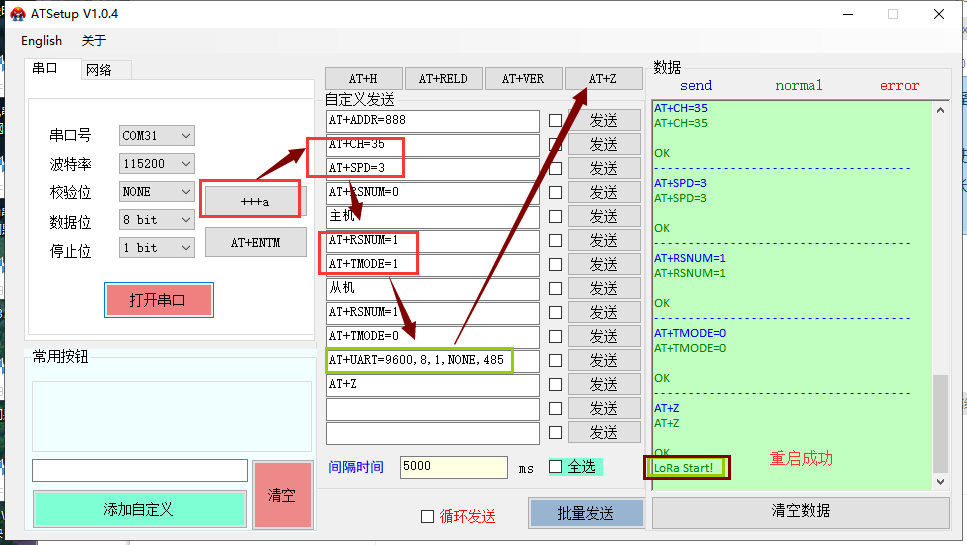

1）、配置主机时候的具体指令说明

AT+CH=35      设置信道为35（参数范围12~43（默认为 35））

AT+SPD=3       设置LoRa 空中速率等级（1~10（默认 8））

AT+RSNUM=1  设置重发次数（num： 0~10 （默认 0）），为 0 表示不进行数据重发，且退出主从模式，返回普通透传模式。

AT+TMODE=1  设置主从机模式 0（从机） 1（主机）（默认 0）

AT+UART=9600,8,1,NONE,485  设置串口参数，有需求可以的可以设置，（这里保持出厂参数，不再进行配置）

AT+Z          重启设备

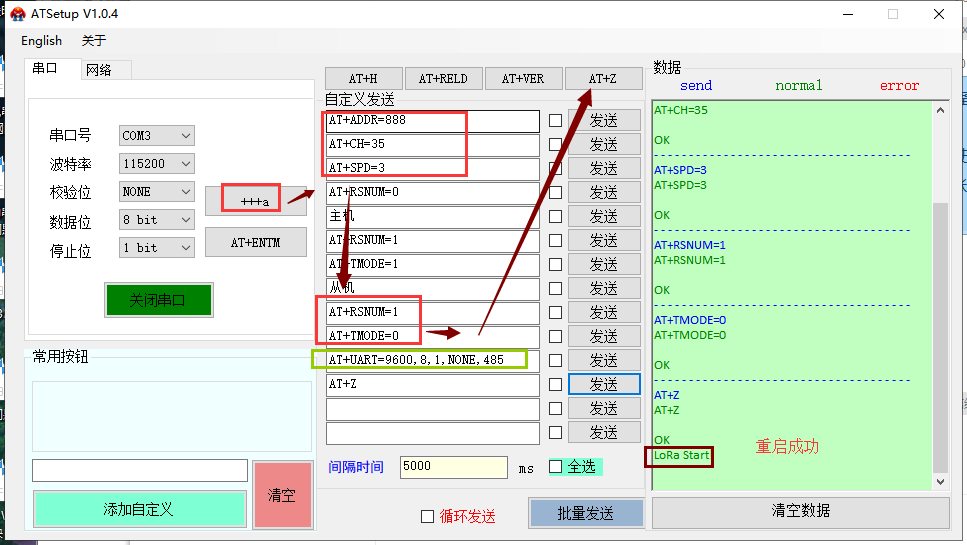

2）、配置从机的时候的指令说明

AT+ADDR=888   设置目标地址： （0~65535（默认 888））

AT+CH=35       设置信道为35（参数范围12~43（默认为 35））

AT+SPD=3     设置LoRa 空中速率等级（1~10（默认 8））

AT+RSNUM=1    设置重发次数（num： 0~10 （默认 0）），为 0 表示不进行数据重发，且退出主从模式，返回普通透传模式。

AT+TMODE=0    设置主从机模式 0（从机） 1（主机）（默认 0）

AT+UART=9600,8,1,NONE,485  设置串口参数，有需求可以的可以设置，（这里保持出厂参数，不再进行配置）

AT+Z         重启设备



注意：

A、若点击“+++ a”不返回“a +OK”，则检查串口线是否好用，串口参数（主要是波特率、校验位是否选对了），给设备重新上电再试一遍。

B、若参数配置过程中右侧数据框返回错误，则从新点“+++ a”进入配置状态，再点击“批量发送”进行配置；

C、若发送什么数据串口原样回复什么数据，则应该是没有退出配置模式，点击AT+ENTM或者给设备重新上电可以解决。

D、若设置完成不能通信，则检查参数设置是否正确，是否已退出配置模式，天线是否接好。

E、主机ADDR默认即可，从机ADDR需设置为不同值



3、通信调试

1）打开两个串口助手，将两个设备用串口线接到电脑，一个串口助手发送数据，另一个串口助手能够正常接收数据。

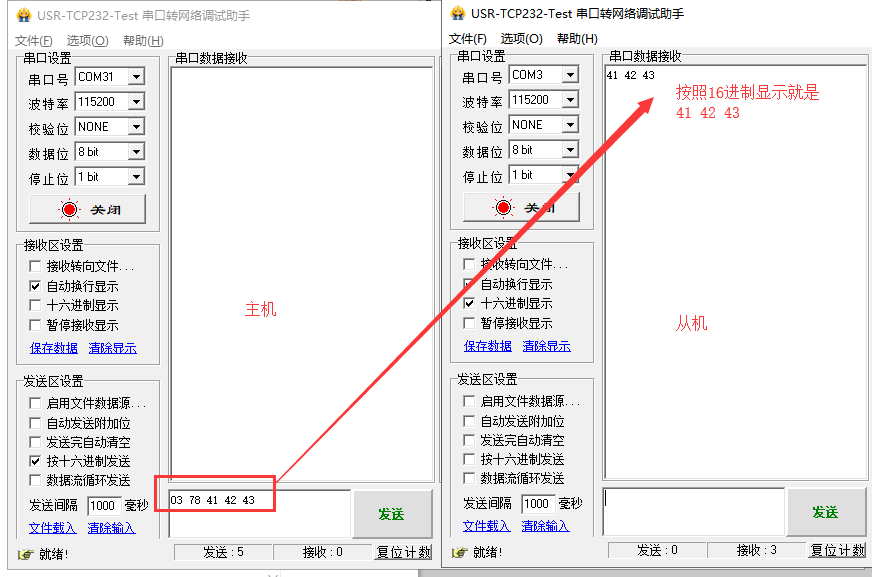

2）主机给从机发数据，格式：从机NID(hex) + DATA ，例：向从机（目标地址888（Dec））发送41 42 43（hex），则向串口输入：03 78 41 42 43

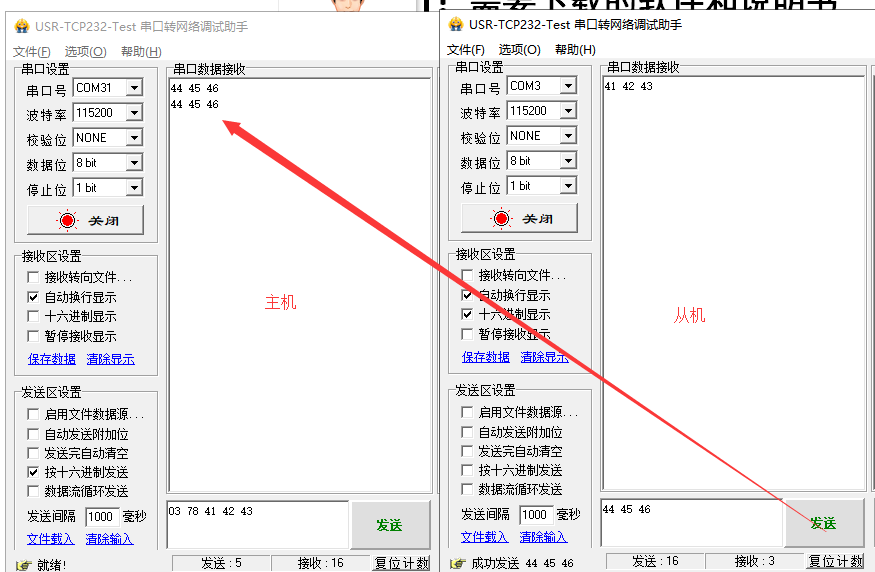

  3）从机给主机发送数据直接发送即可，无需协议格式，主机收到从机数据前带有从机NID（2字节，hxe），例：从机（目标地址888（Dec））给主机发送：44 45 46，则主机收到： 44 45 46
