WIFI高性能模块串口转以太网与局域网内设备通信测试

2019-10-11

分享到:
{}

一、要下载的软件

  说明书:http://www.usr.cn/Down/USR-WIFI232-B2_V1.0.4.pdf

  设置软件:http://www.usr.cn/Download/514.html

测试软件:http://www.usr.cn/Download/27.html

二、 初始参数

  (1) WIFI串口服务器的参数:

  WIFI串口服务器的初始参数:

· WIFI串口服务器默认的SSID为:USR-WIFI232-B2_XXXX:(XXXX是WIFI串口服务器MAC的后四位)

· WIFI串口服务器加密方式默认为:open,none;

· 用户串口参数默认为:57600,8,1,None;

· 网络参数默认值:TCP,Sever,8899,10.10.100.254

· WIFI串口服务器本身IP地址:10.10.100.254



三、设置参数

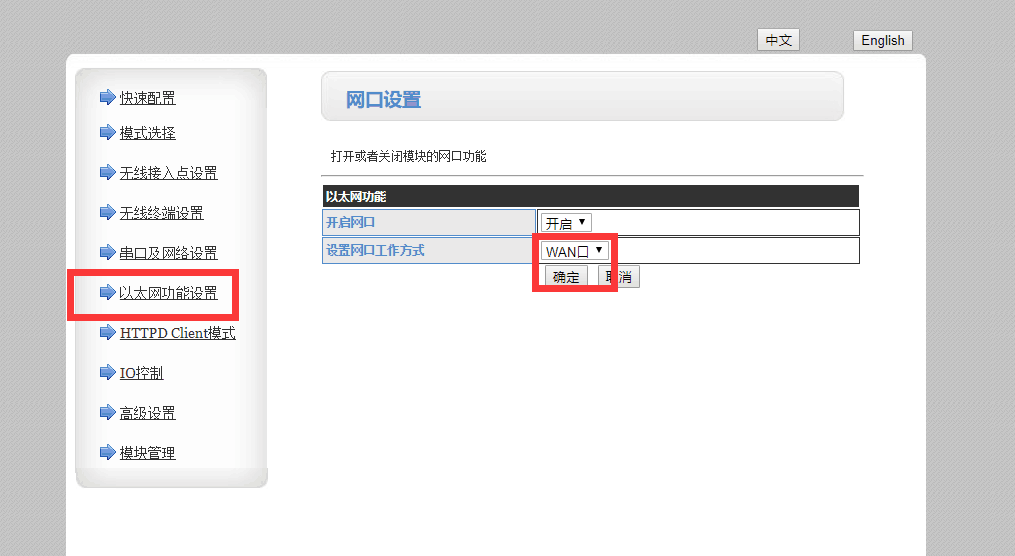

1、将模块的网口设置成WAN口去连路由器

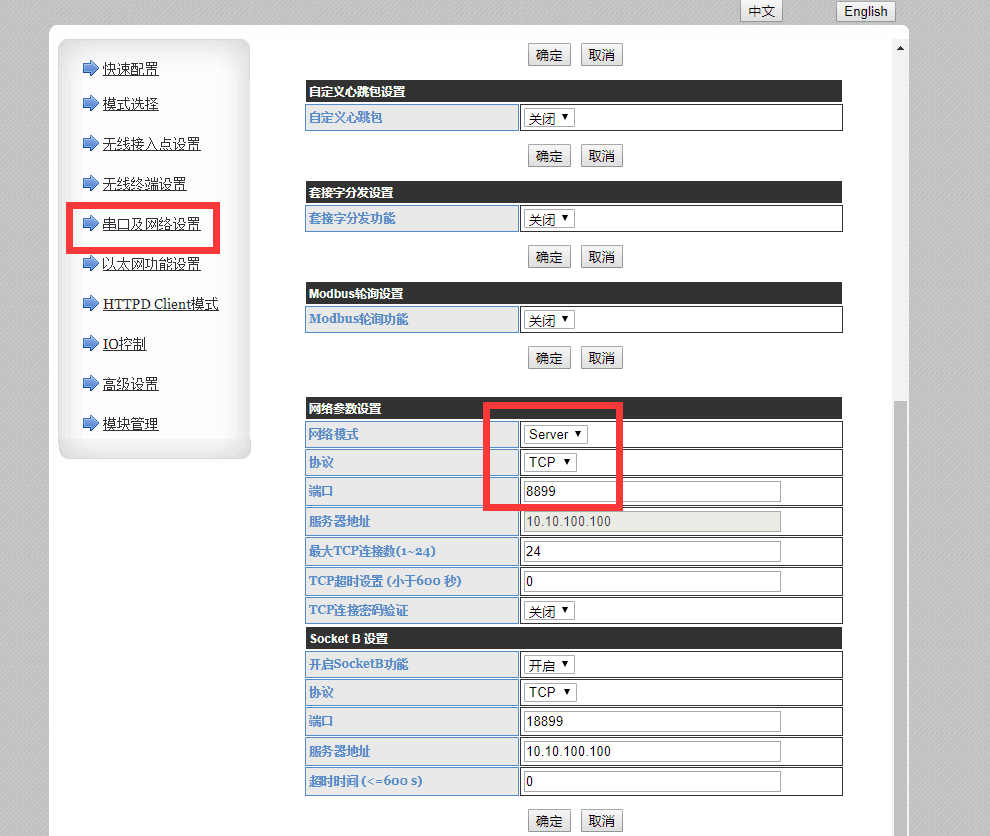

2、将模块设置为TCP sever 端口号8899(端口号不固定,可随意设置)

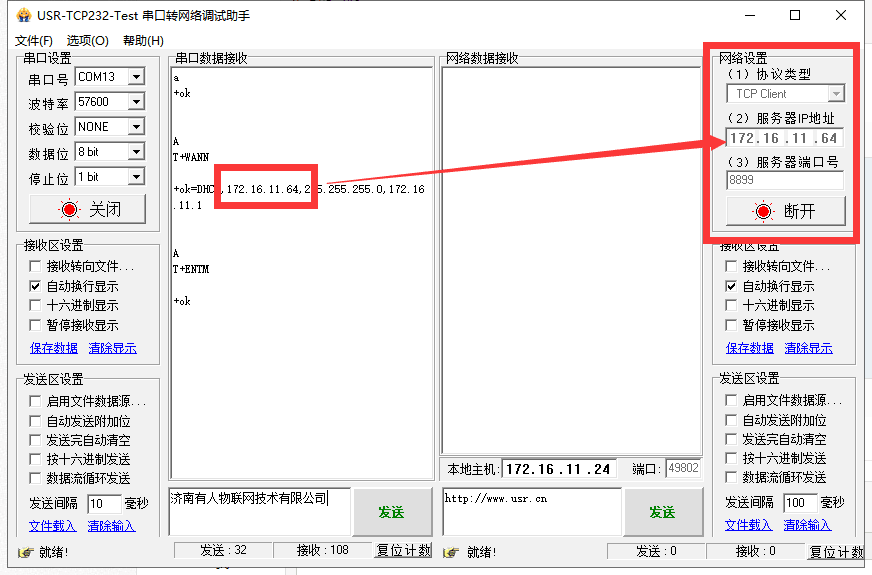

3、打开串口,用AT指令查询模块的WAN口IP,填写到PC2的服务器地址处,端口号写上面设置的端口号。

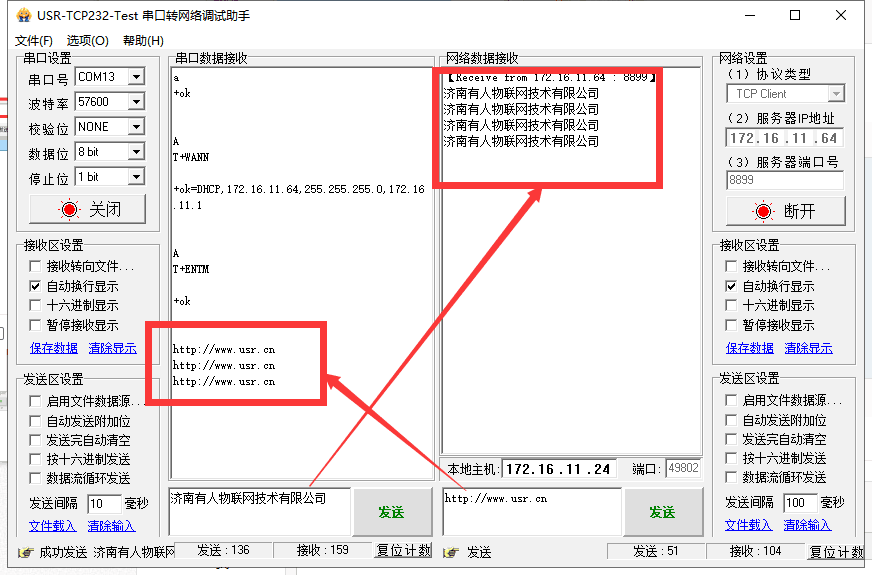

4、测试数据的传输



 常用案例

  (1) WIFI模块串口透明传输设置具体步骤http://www.usr.cn/Faq/15.html

  (2) WiFi模块连接外网服务器的设置:http://www.usr.cn/Faq/64.html

(3) WiFi高性能系列模块加入普通路由器的网络设置方法:http://www.usr.cn/Faq/76.html

4借助高性能Wi-Fi模块实现Wi-Fi桥接功能http://www.usr.cn/Faq/311.html
