USR-C216 模块AP与STAsocket通信
2019-11-19


准备工作:两个WIFI模块C216供电,加装天线,串口线分别直连电脑

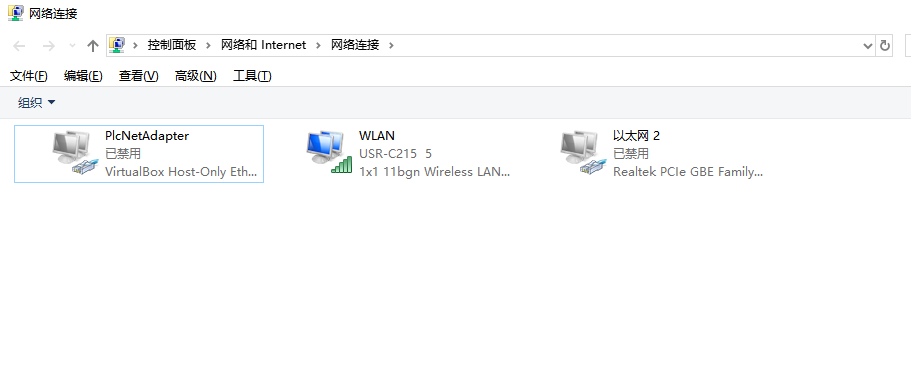

禁用出了wifi之外的所有网卡,关闭防火墙


所需资料:

216软件使用手册:http://www.usr.cn/Down/USR-C216-software-V1.0.3.pdf

串口调试助手:http://www.usr.cn/Download/27.html

AT命令软件:http://www.usr.cn/Download/91.html

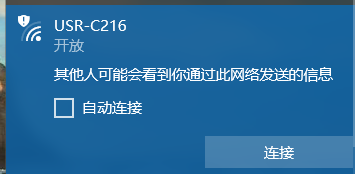

1、连216WIFI

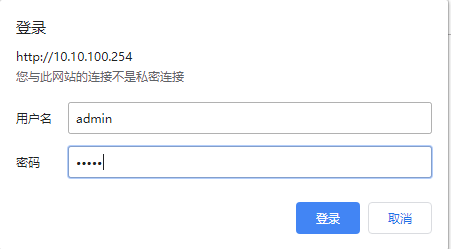

2、进内置网页:10.10.100.254

账号和密码都是admin



进不去网页解决办法:清除浏览器缓存,换浏览器



一、AP模式的216SERVERSTA模式的216Client

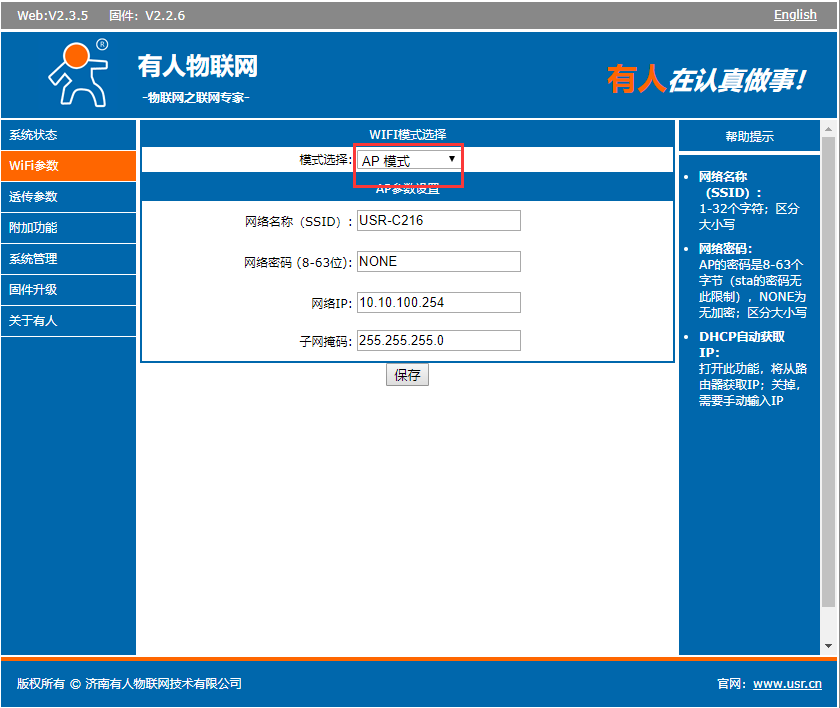

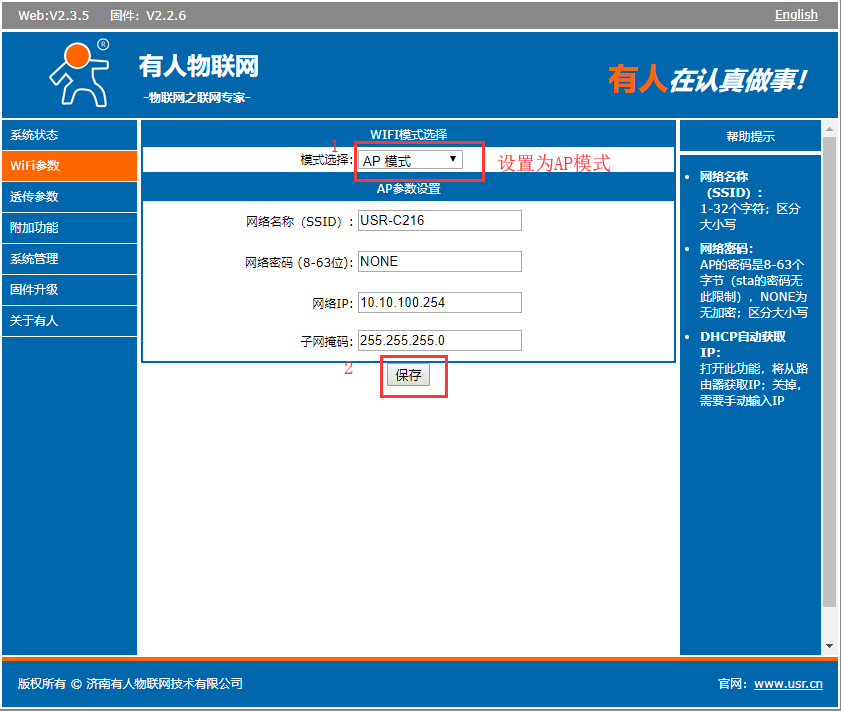

1、进入内置网页,216出厂默认AP模式,默认参数:115200N81

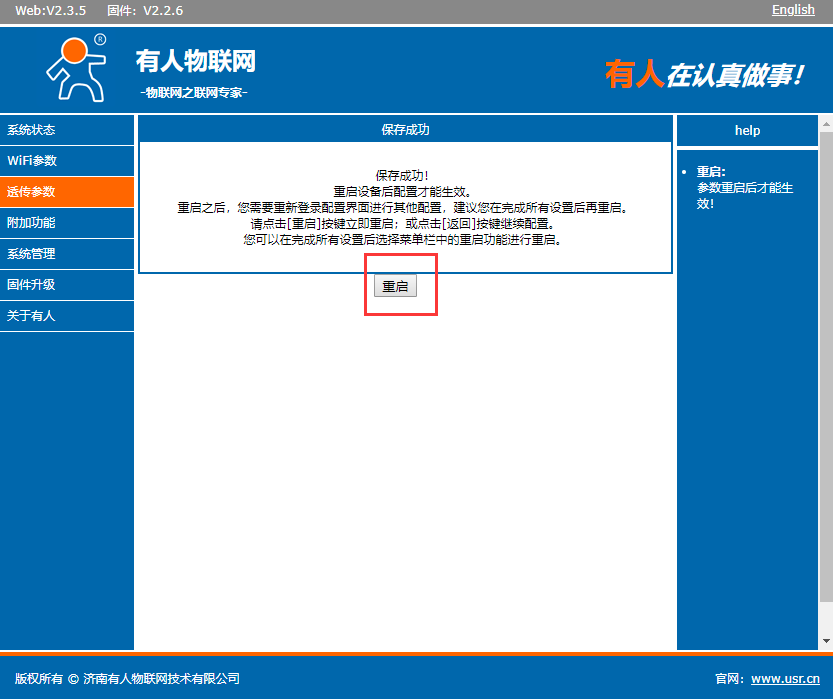

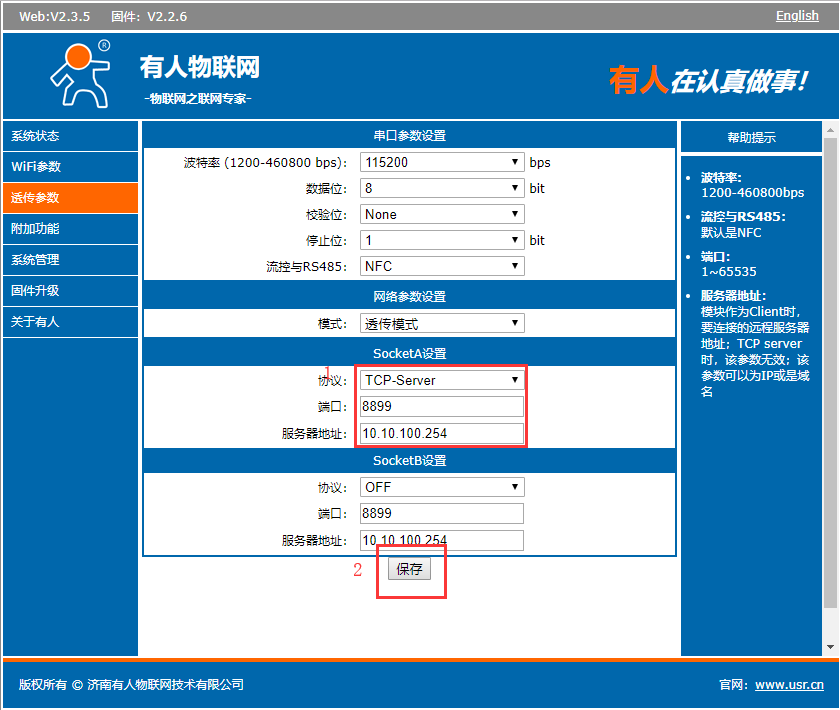

设为AP模式的216server,此处以8899为例(端口号可设),ip地址为216本身的ip,设置完成后,点击保存,点击重启,所配置的参数均在重启后生效

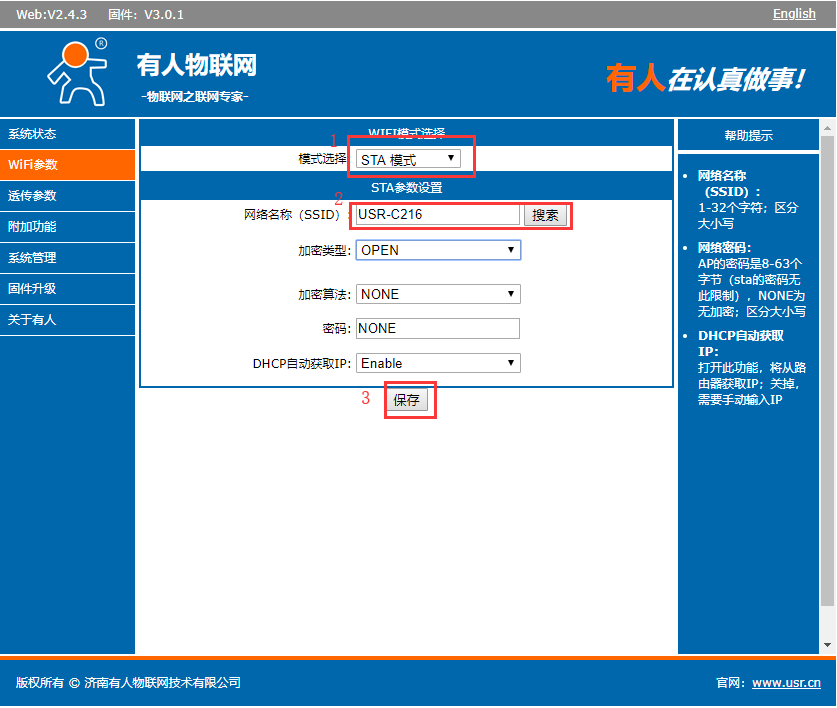

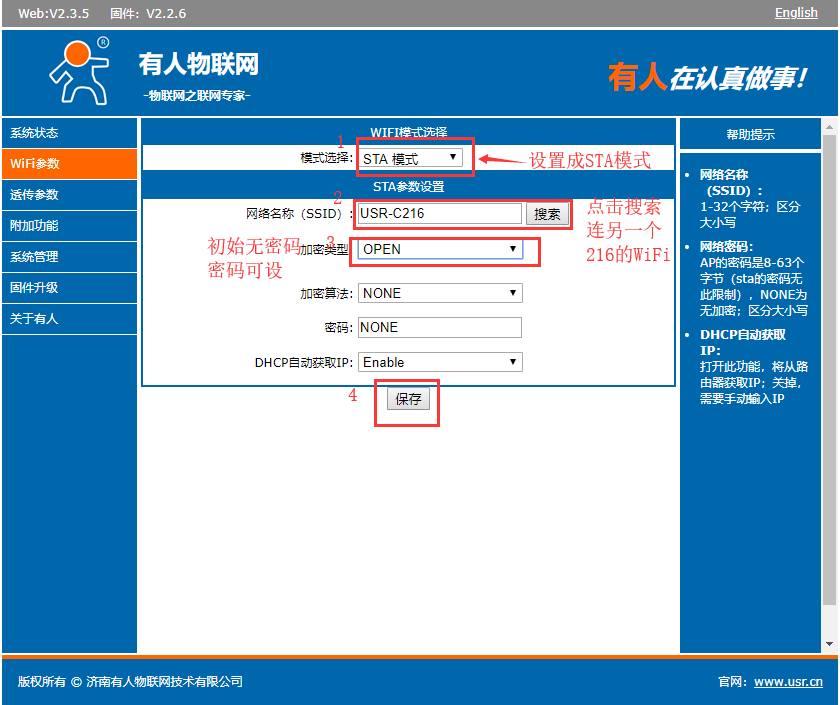

2、连另一个216WIFI,设为STA模式,连刚刚设为AP模式的WIFI

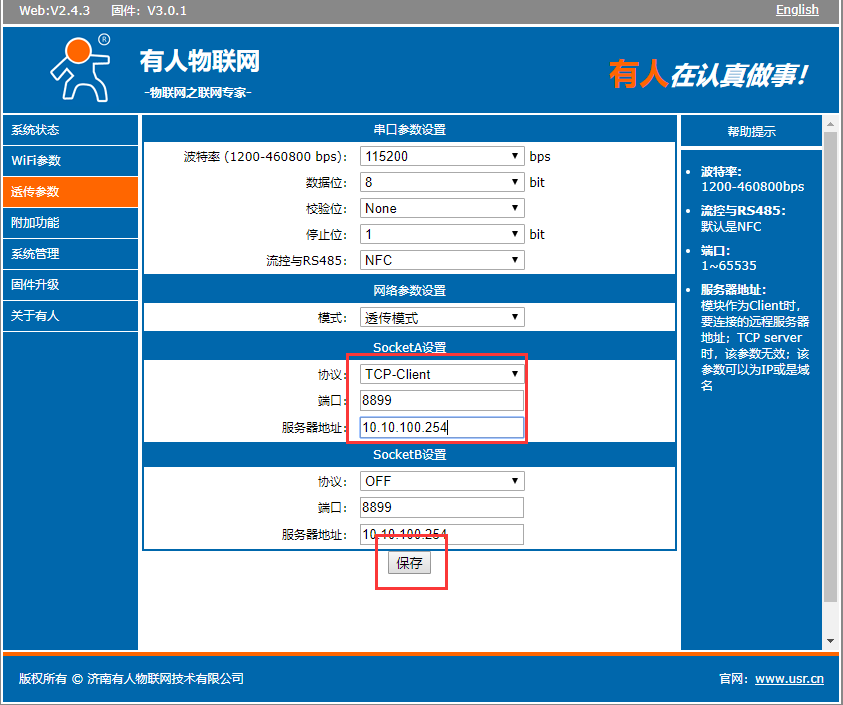

设为STA模式的216client,端口号要和为AP模式所设置的端口号一样,ip地址为AP模式所设IP地址,设置完成后,点击保存,点击重启,所配置的参数均在重启后生效

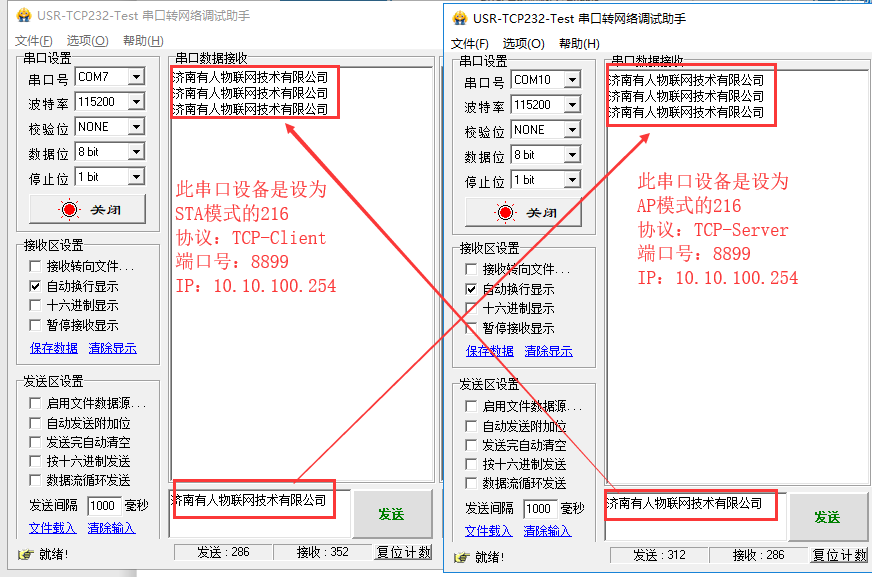

3、打开串口调试助手:



二、STA模式的216SERVERAP模式的216Client

1、设STA模式的216SERVER,因为连接的是设为AP模式的216,所以IP地址是AP模式的216分配的,可以用AT指令软件查询IP地址。

先将模块设置为STA模式,保存,重启。

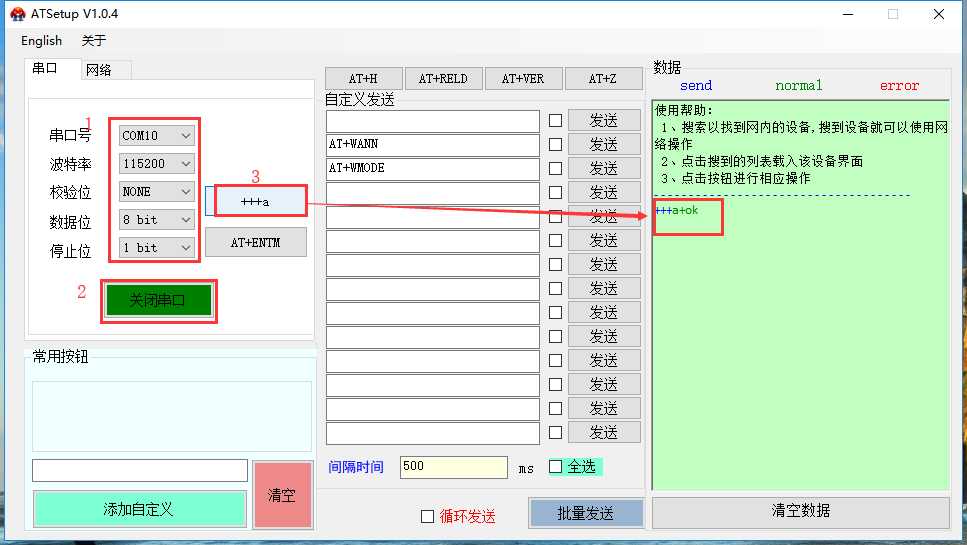

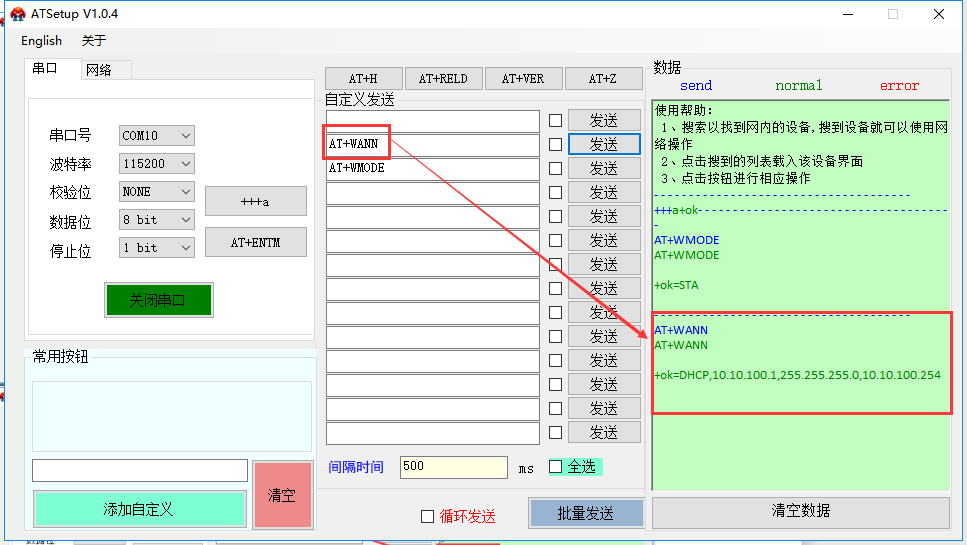

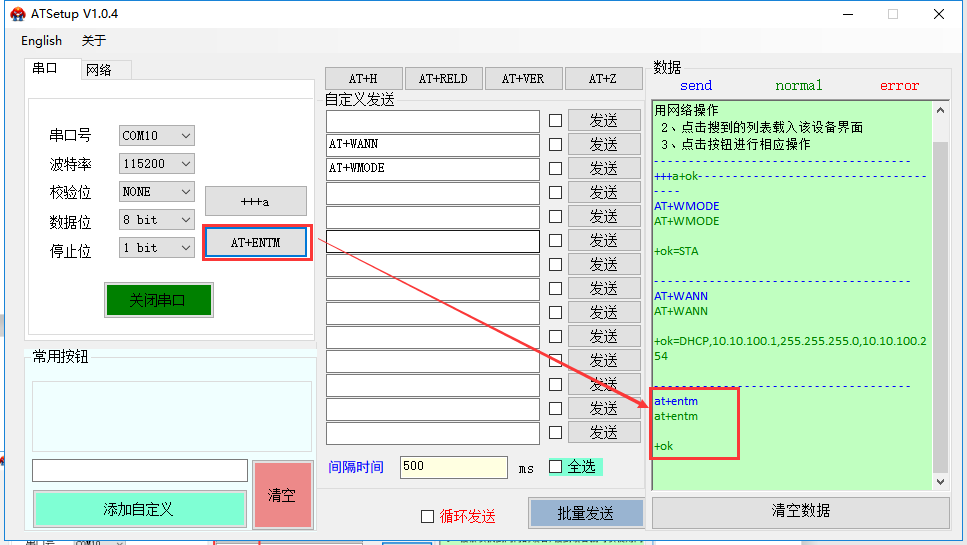

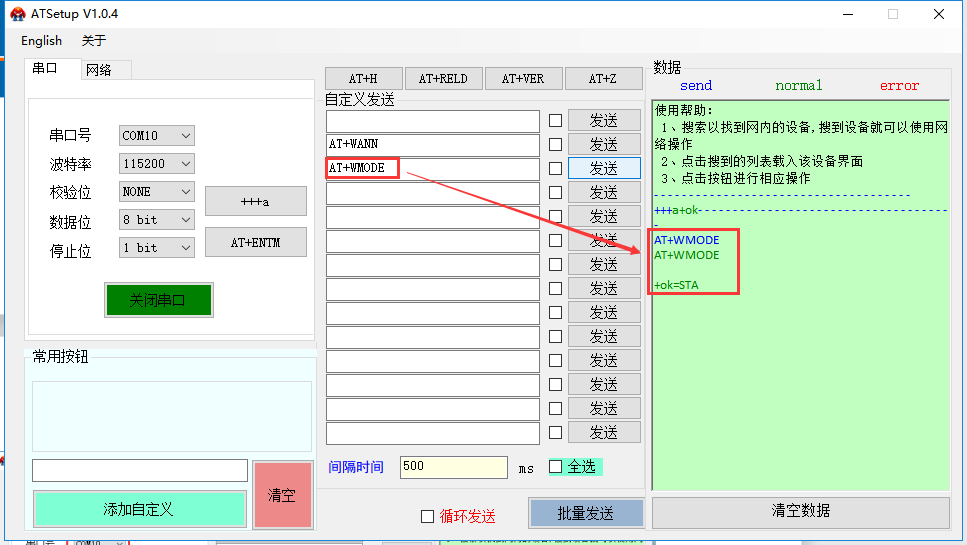

2、打开AT指令软件,选择相应的串口号,以及串口参数(默认:115200N81,打开串口,点击“+++a”进入配置状态,用AT指令:AT+WMODE查询模块所处工作模式,用AT+WANN查询模块的IP地址,退出配置状态,关闭串口。(其他AT指令您可以参考软件设计手册41页)









3、进入内置网页:10.10.100.1,进入设为STA216的内置网页

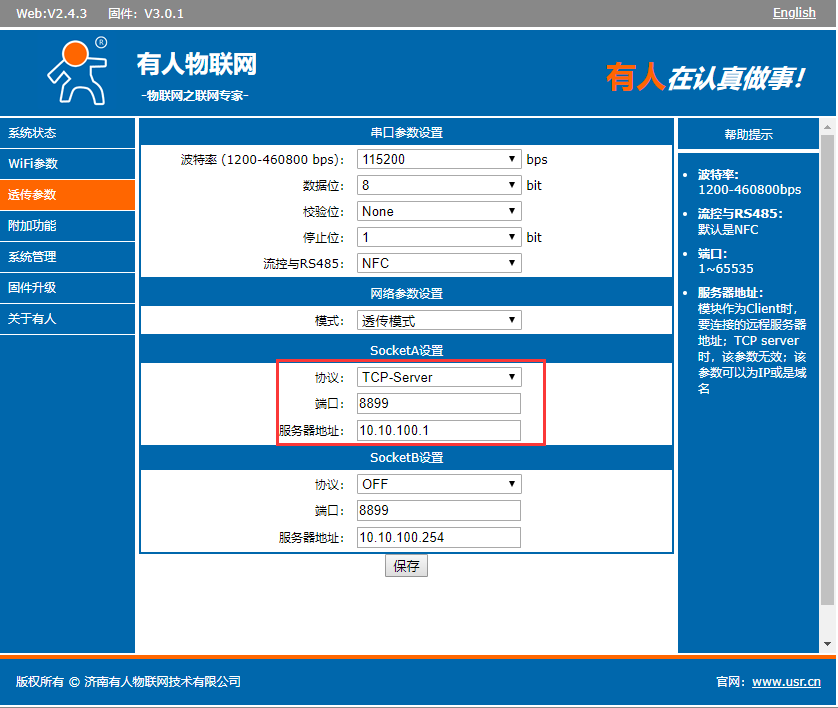

选择协议:TCP-Server 端口号:8899  IP地址:10.10.100.1 设置完成后保存,重启

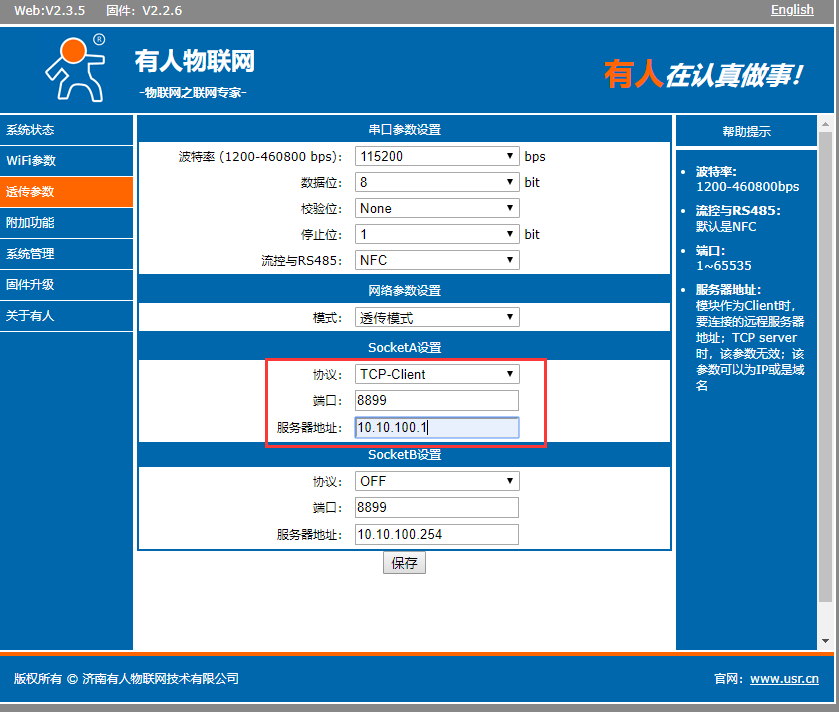

4、设为AP模式的216server,此处以8899为例(端口号可设),ip地址为10.10.100.1,设置完成后,点击保存,点击重启,所配置的参数均在重启后生效

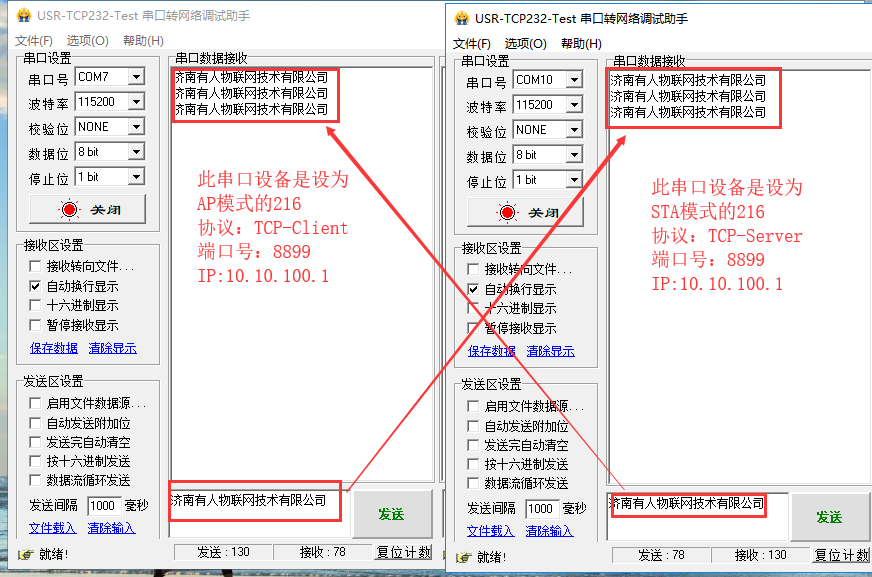

5、打开串口调试助手:
