本例以USR-216为例

所需资料：

216软件使用手册：http://www.usr.cn/Down/USR-C216-software-V1.0.3.pdf

串口调试助手：http://www.usr.cn/Download/27.html

AT命令软件：http://www.usr.cn/Download/91.html

1、首先将WiFi模块连接到路由器上

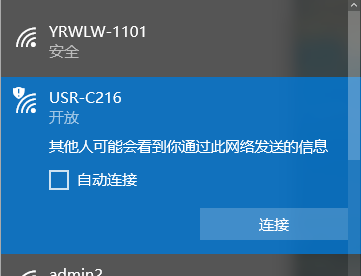

在电脑无线搜索栏，搜索到USR-216，连接

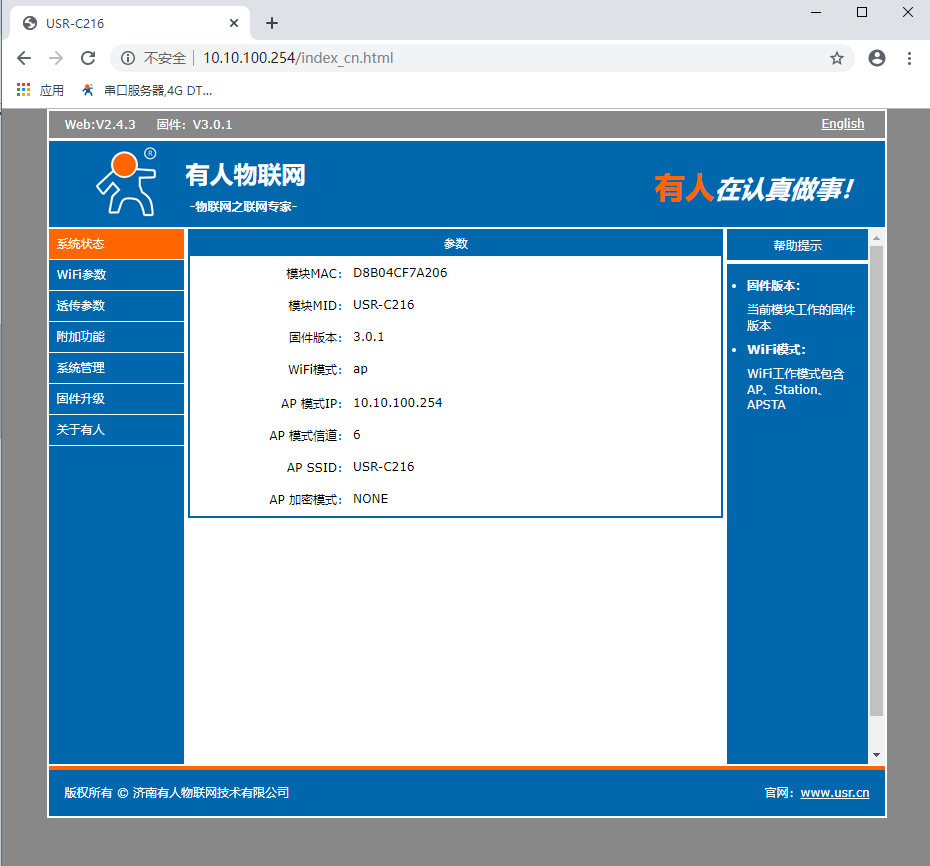

2、在浏览器输入10.10.100.254，用户名和密码都是admin

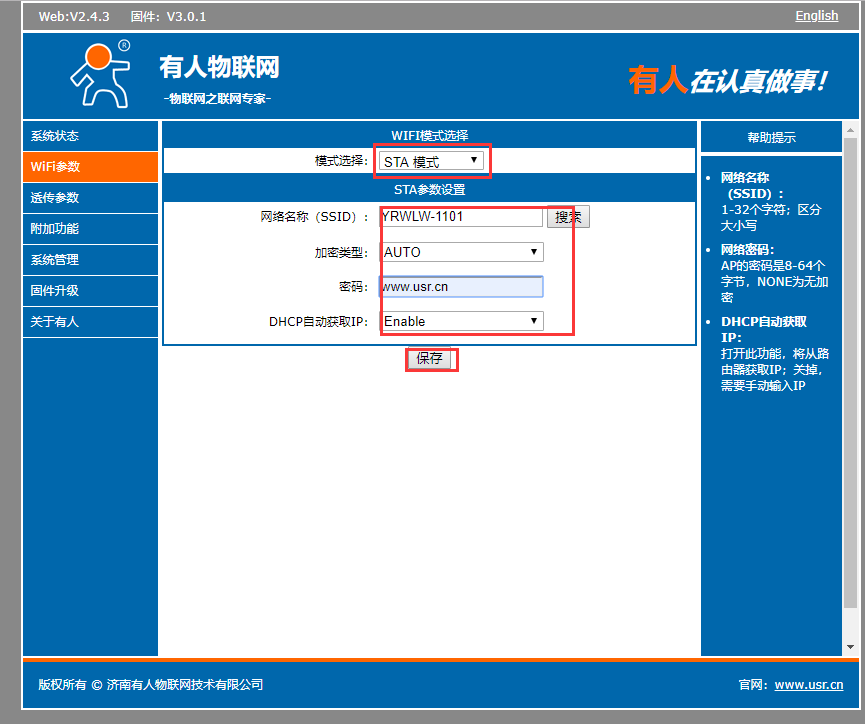

3、设置为STA模式，设置要连接的无线路由器名字和密码，点击保存。



4、设置成功后，重启模块。电脑连接无线路由器，和WiFi模块一个局域网，如果WiFi模块连接到无线路由器，测试版的nLink灯常亮。

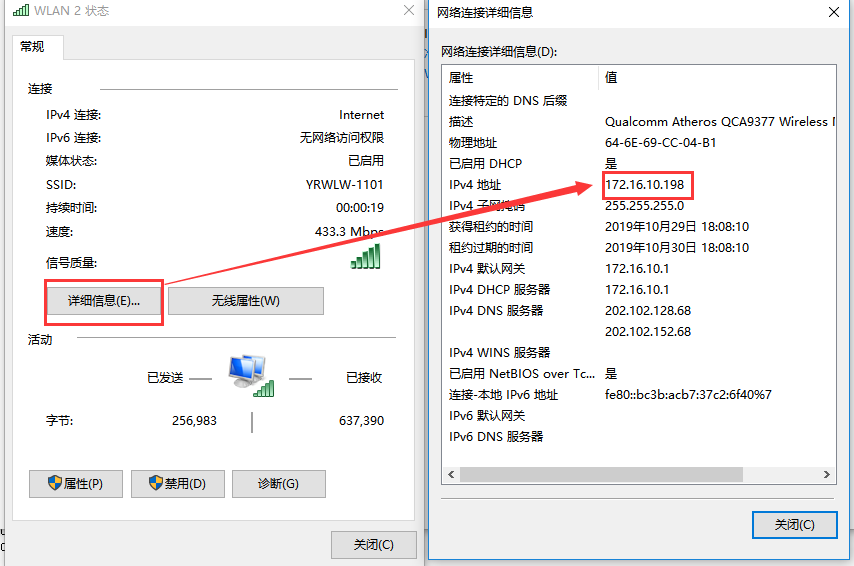

5、查询电脑在路由器上获取到的IP。

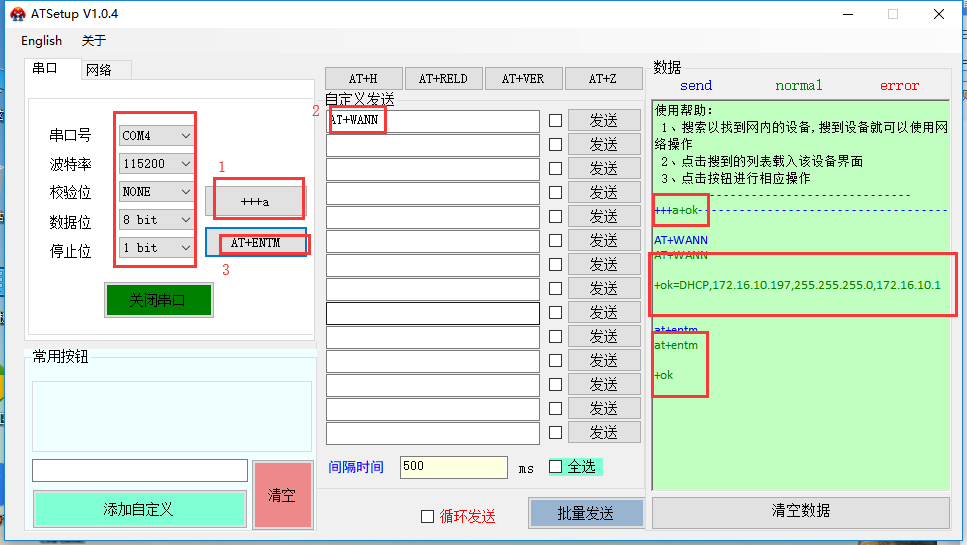

6、查询路由器分配给216的WiFi，具体AT指令：AT+WANN查询完成后要退出配置状态，关闭串口。（其他AT指令您可以参考软件设计手册41页）

AT命令软件：http://www.usr.cn/Download/91.html





UDP server 使用方法：

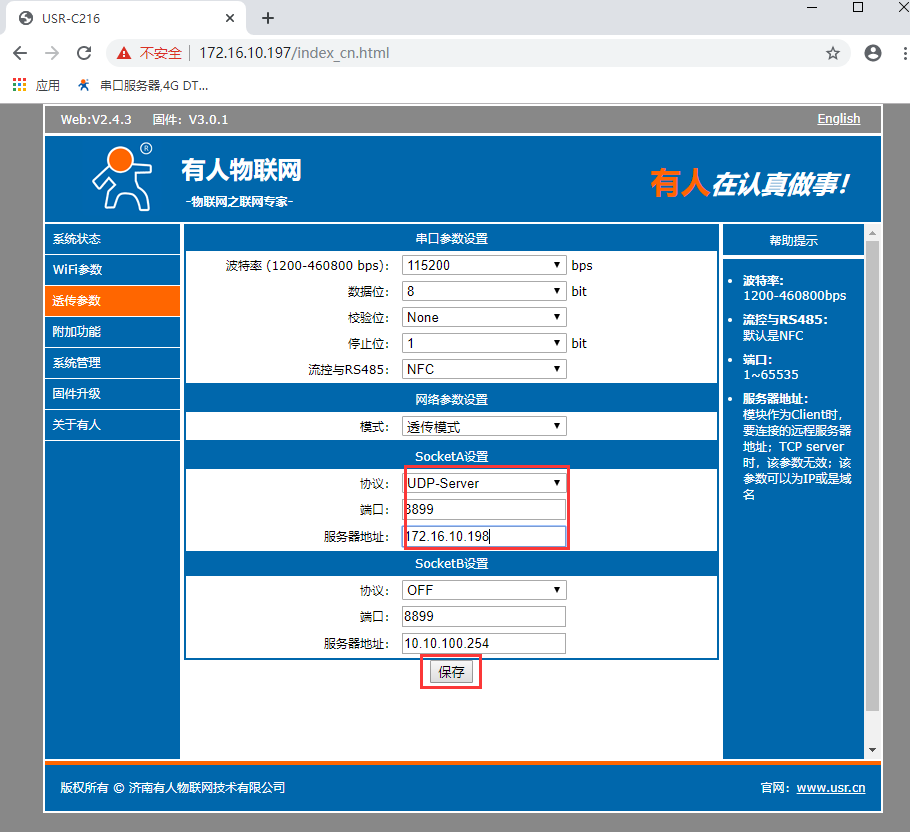

1、用查到的IP地址，进入216配置网页，设置socketA协议为UDP server，UDP server端口8899 。socketA服务器地址可以设置为电脑的IP，这个服务器地址是代表WiFi模块串口接收到数据后，将数据发送到网络端，如果模块没有记录来源IP和端口的话，模块自动将数据发送到服务器地址和socketA端口。设置完成后重启WiFi模块。

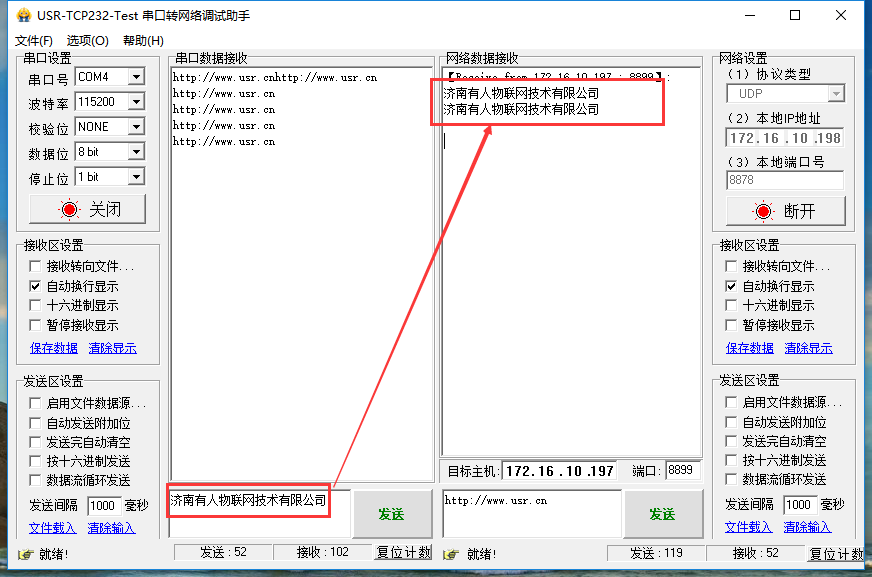

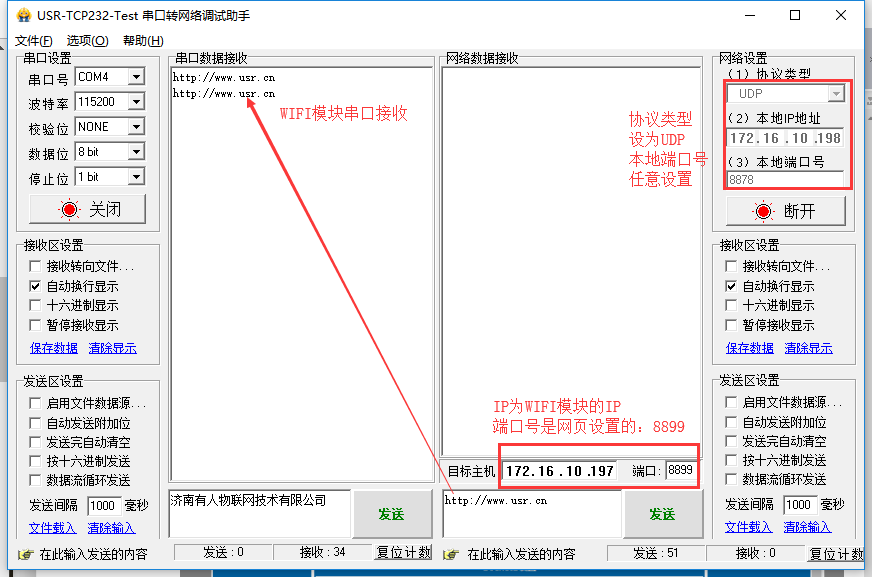

2、串口测试，将WiFi模块连接到电脑的串口上，电脑的设置管理器上显示为COM4.测试串口向网络，网络向串口端的数据透传。WIFI模块接收到数据后自动记录PC发起链接的IP和端口，串口发数据时将数据发送到记录的IP和端口。





UDP client 使用方法：

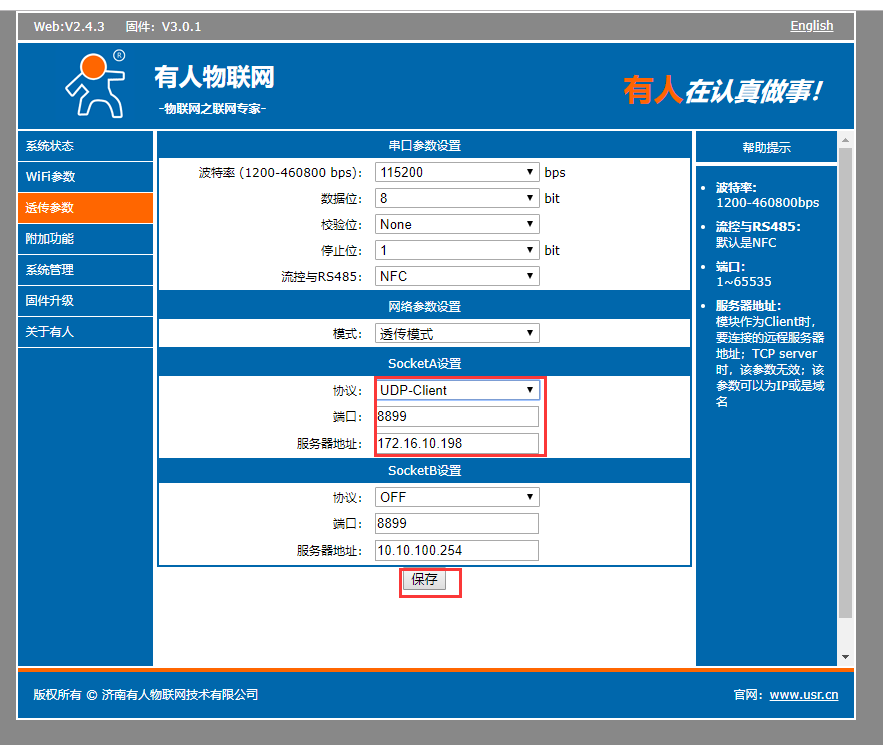

1、协议设置为UDP-client socketA 服务器地址和端口，设置为电脑的IP和电脑测试软件的本地端口号。设置完成后重启WiFi模块

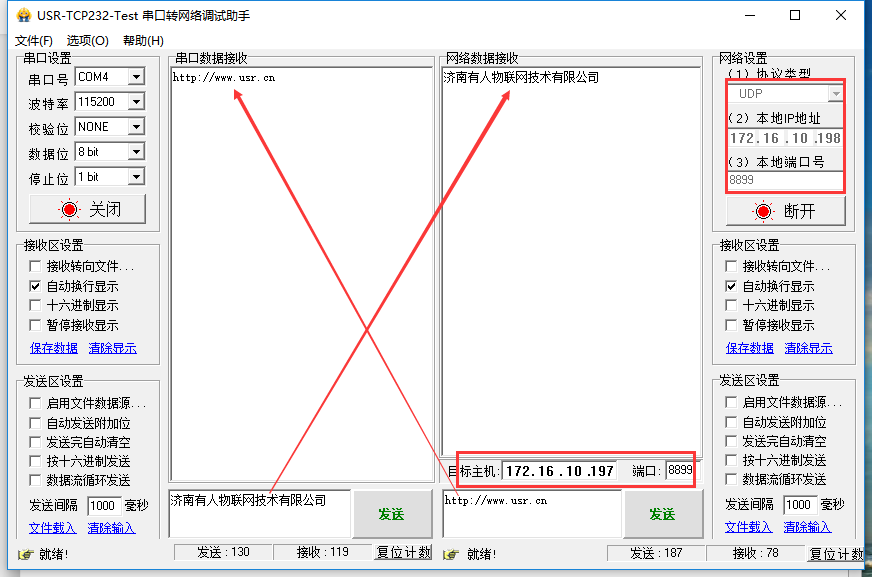

1、串口测试，将WiFi模块连接到电脑的串口上，电脑的设置管理器上显示为COM5.测试串口向网络，网络向串口端的数据透传。

串口向网络：网络端监听本地的IP和本地端口，让WIFI模块连接，串口端发起连接，模块将数据发送到目标IP和端口。

网络向串口：目标主机：172.16.10.197端口：8899

软件自动记录WIFI模块发起连接的IP和端口号，网络发送数据就指向此IP和端口
