USR-C215 微信Airkiss智能配网功能测试案例
2020-01-16


1、需要下载的软件和说明书

USR-WIFI232-Setup-AT指令设置软件

http://www.usr.cn/Download/91.html

C215说明书:http://www.usr.cn/Download/752.html

C215软件设计手册:http://www.usr.cn/Download/753.html

C215硬件设计手册:http://www.usr.cn/Download/755.html

2. 测试

(1) 将模块焊接到测试底板上,测试板串口连接电脑串口,打开小红人AT配置软件,模块串口默认波特率115200、校验位none、数据位8、停止位1。

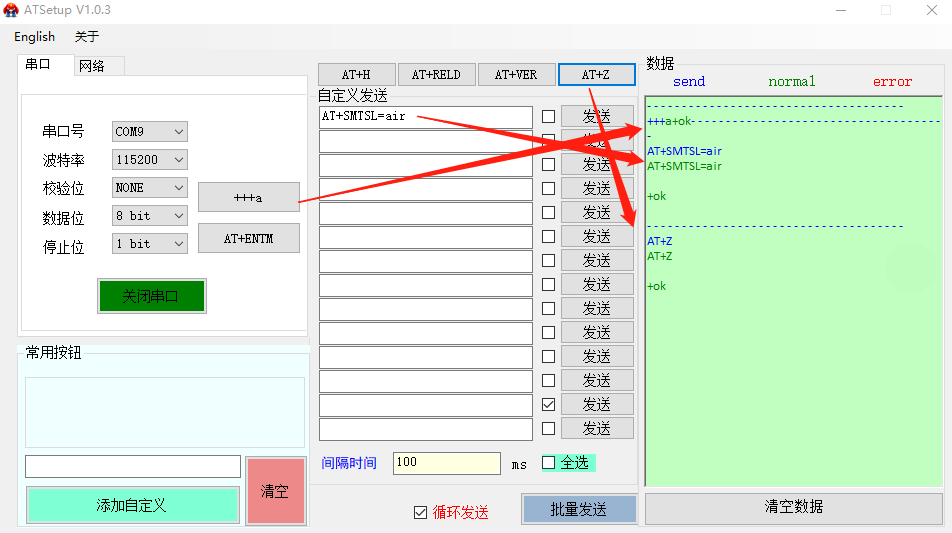

(2) 点击打开串口、点击“+++a”,串口返回“a+ok”,说明模块已经进入配置状态,发送“AT+SMTSL=air”,返回“+ok后说明配置参数成功, 发送“AT+Z”重启模块时配置生效。


(3) 拉低模块的 Reload 引脚 0.5-3 秒或使用AT+SMTLK指令让模块,模块进入 Simple Config/Airkiss 配置状态,或使用AT+SMTLK指令让模块,等待手机推送路由信息。

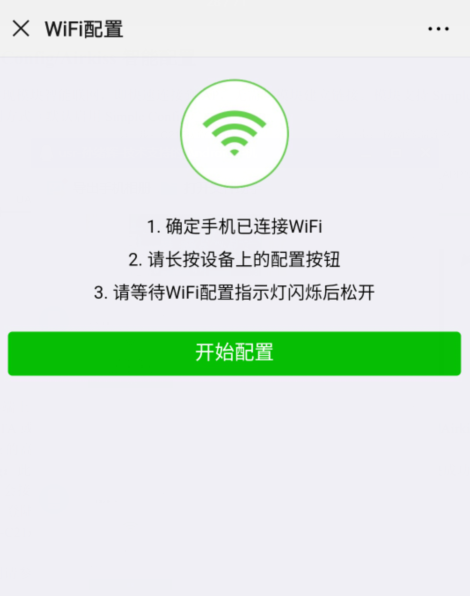

(4) 手机连接要给模块配置的wifi, 微信Airkiss功能点击“开始配置”。

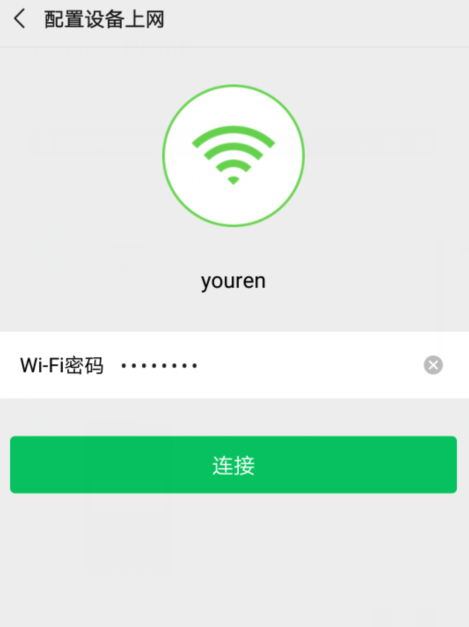

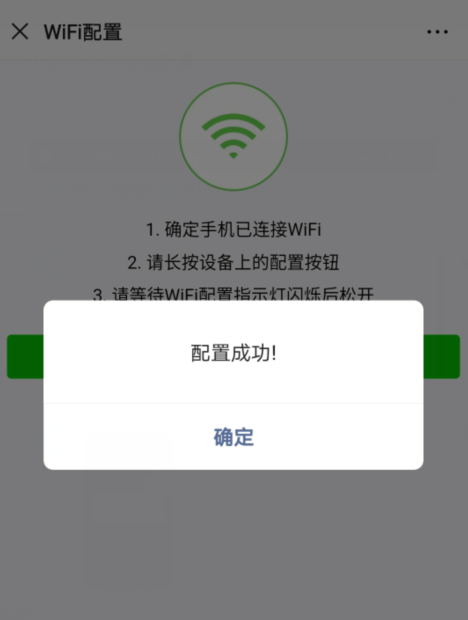

(5) 配置wifi密码,点击配置, 等待一会配置提示配置成功。
