1、需要下载的软件和说明书

USR-WIFI232-Setup-AT指令设置软件：

http://www.usr.cn/Download/91.html

USR-TCP232-Test 串口网络二合一调试工具：

http://www.usr.cn/Download/27.html

C215说明书：http://www.usr.cn/Download/752.html

C215软件设计手册：http://www.usr.cn/Download/753.html

C215硬件设计手册：http://www.usr.cn/Download/755.html

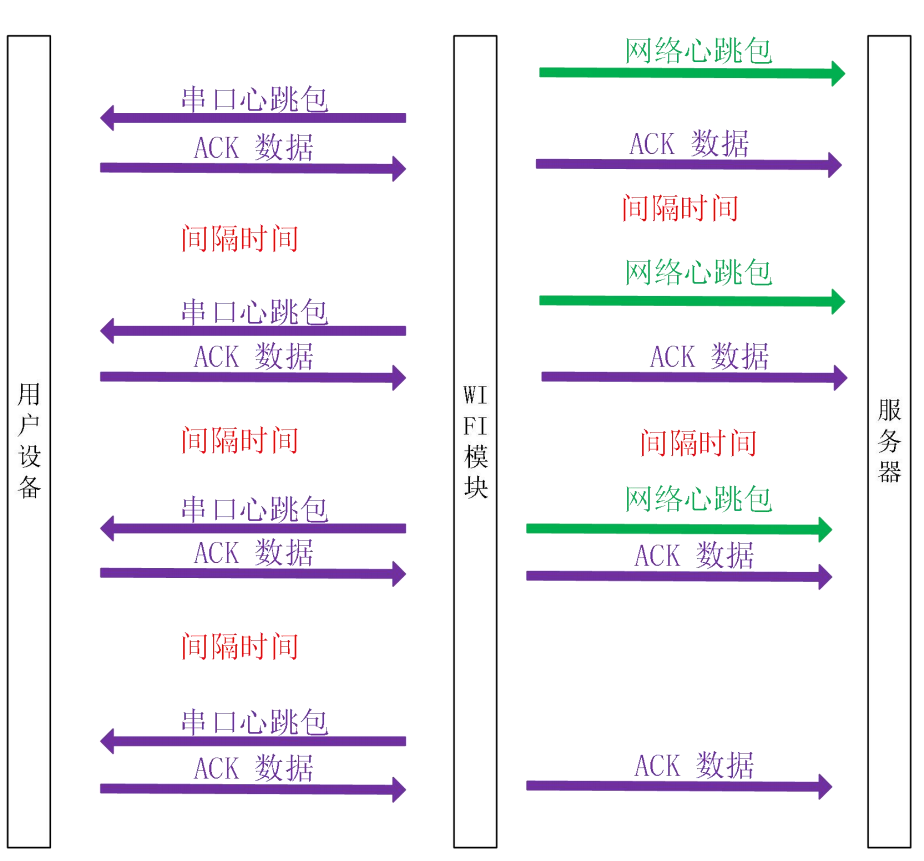

2. 心跳机制介绍







向网络端发送主要目的是为了与服务器保持连接，和让长时间空闲（很长时间内不会向服务器发送数 据）的模块检测连接状态是否有效。当连接异常时，模块会检测到无法正常发送心跳包数据到服务器端，发送失败次数大于 3 次时，模块认为连接异常，将尝试重新接入服务器。



3. 配置

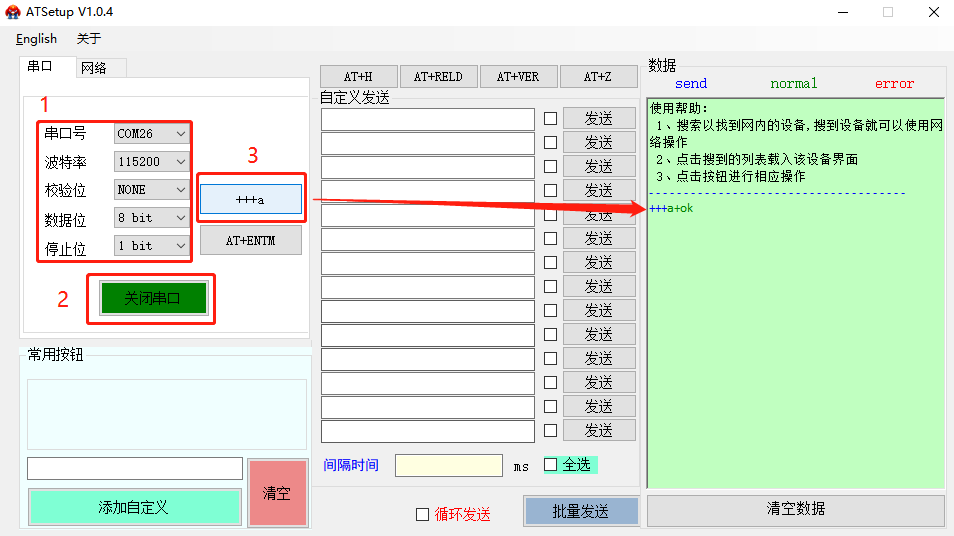

a. 模块上电，串口连接电脑且以成功建立TCP连接。使用小红人软件打开串口，模块默认串口参数为： 波特率 115200、无校验、8 位数据位、1 位停止位。点击“+++a”,会返回+ok,说明已经进入命令行模式。

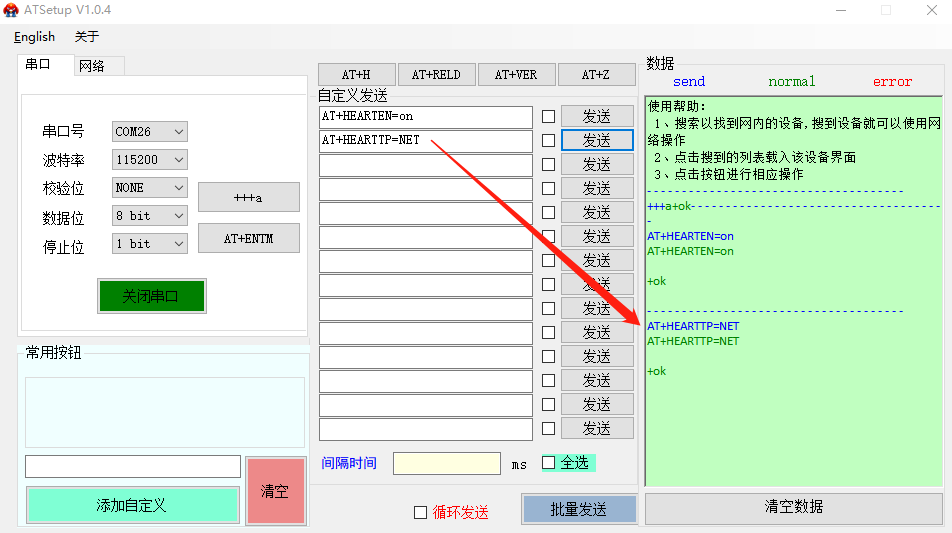

b. 使能发送心跳包功能

AT+HEARTEN=on



c. 设置心跳包发送方向类型，例如，设置心跳包向网络服务器端发送。

AT+HEARTTP=NET



d. 设置心跳包数据，例如，将数据设置为字符串 www.usr.cn, 需要先转换为十六机制的字符串为7777772E7573722E636E。

AT+HEARTDT=7777772E7573722E636E

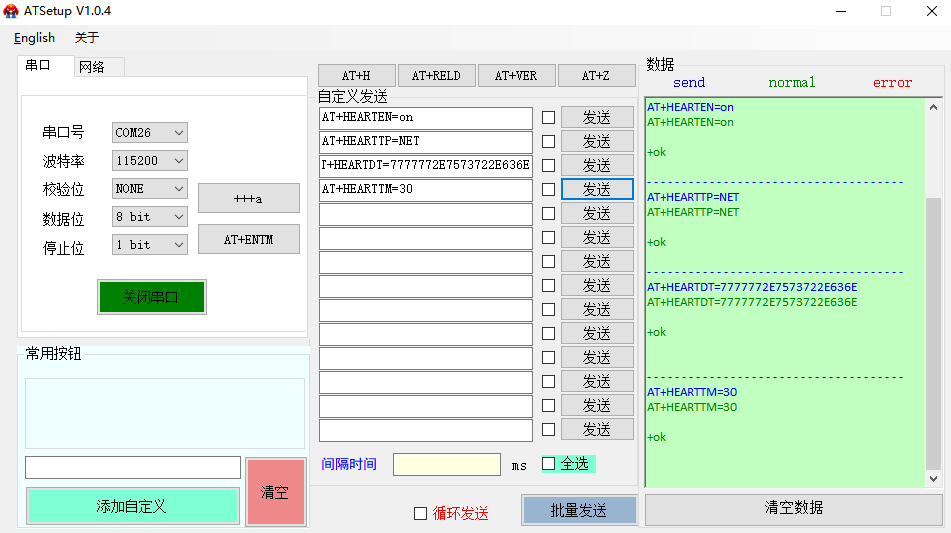

e. 设置心跳包的发送间隔时间，例如，将发送间隔时间设置为 30 秒

AT+HEARTTM=30

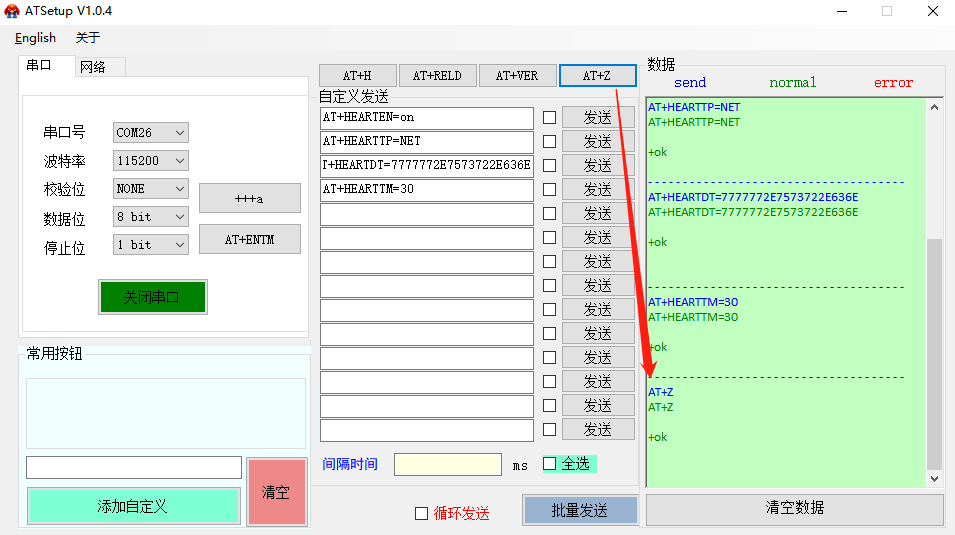

f. 配置完成，AT+Z或者断电重启模块使参数生效。

AT+Z

4. 测试

模块连接服务器后，30s无数据交互，模块会向服务器发送心跳数据www.usr.cn
