WIFI-B2模块LAN口和WAN口功能测试

2019-12-19

分享到:
{}

准备工作:两个B2供电,加装天线,串口线分别直连电脑

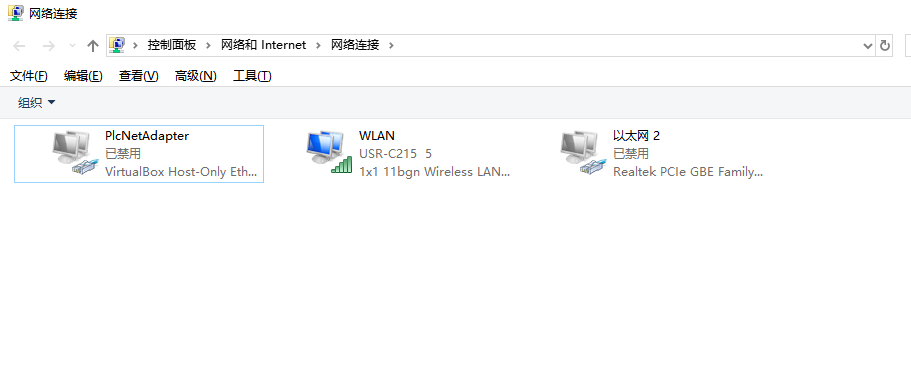

禁用出了wifi之外的所有网卡,关闭防火墙


所需资料:

B2软件使用手册:http://www.usr.cn/Download/356.html

串口调试助手http://www.usr.cn/Download/27.html

AT命令软件http://www.usr.cn/Download/91.html



一、测试模块的LAN口功能。

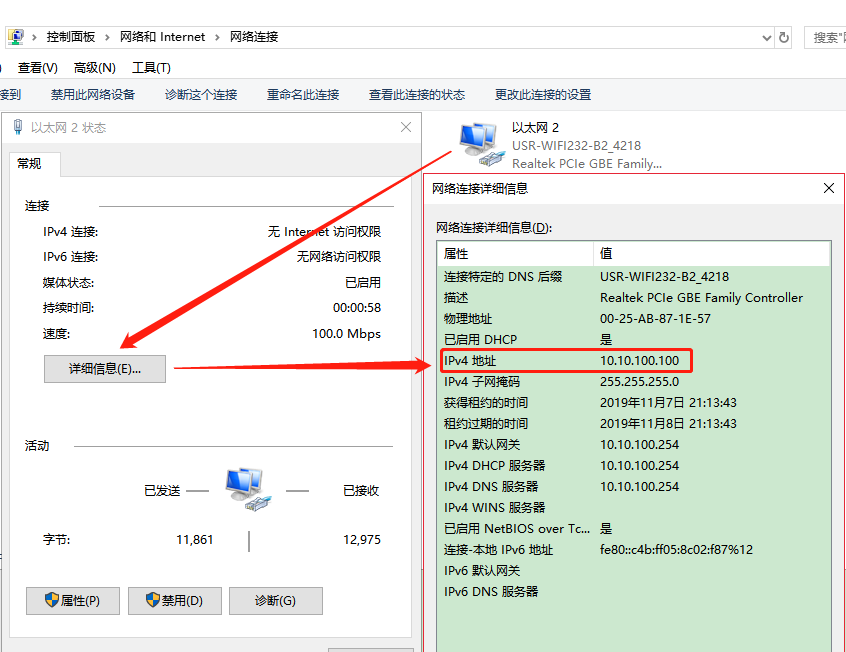

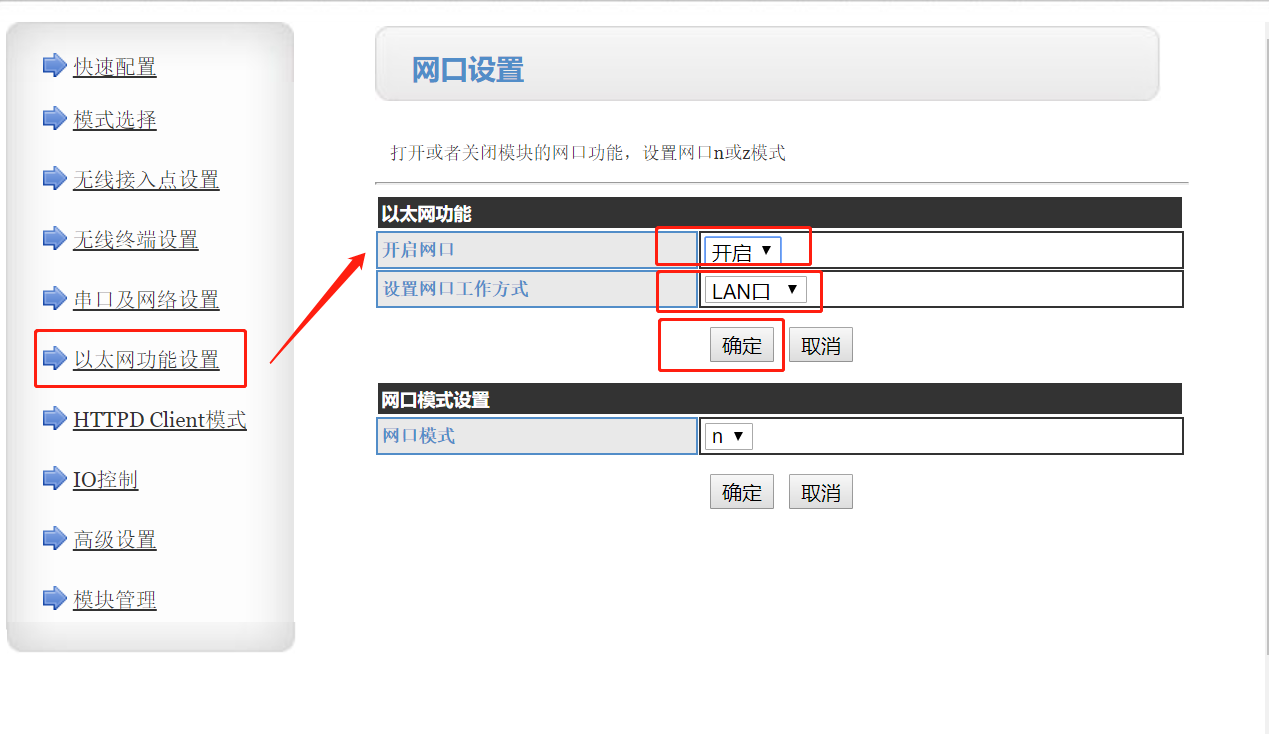

 PC连接模块无线SSID,打开浏览器地址栏输出10.10.100.254,账号密码输入admin,即可进入模块内置网页,模块网口直连电脑。

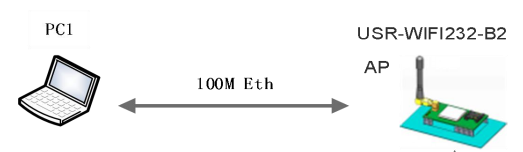

电脑(网口)----网线----(网口)模块(串口)----(串口)电脑

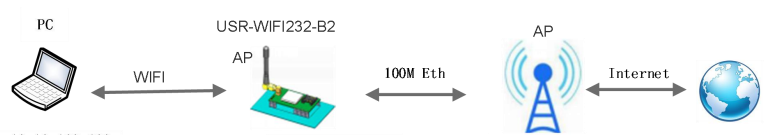

二、使用模块WAN口功能,电脑连接模块SSID上网并进行数据收发。

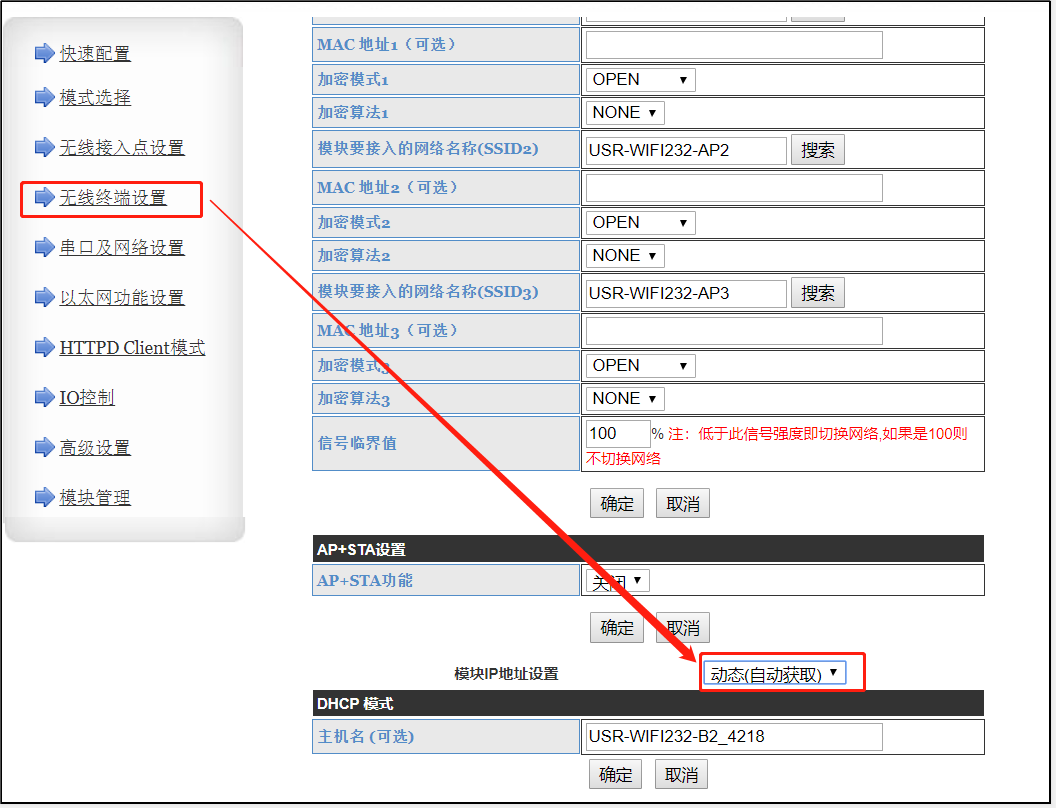

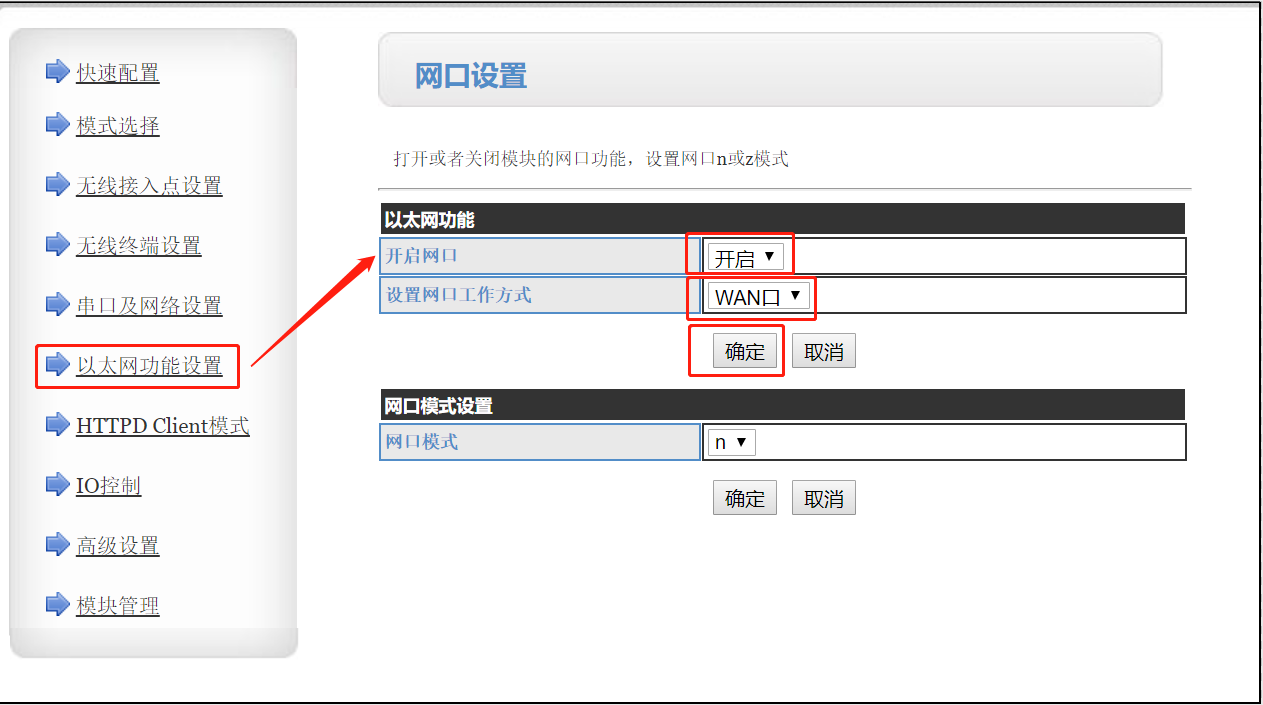

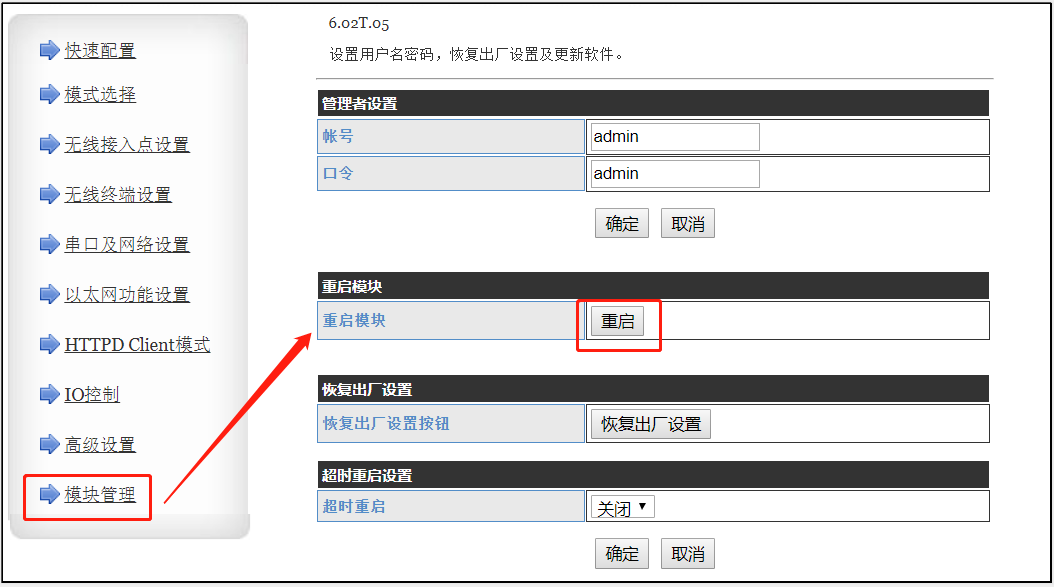

1、配置wan

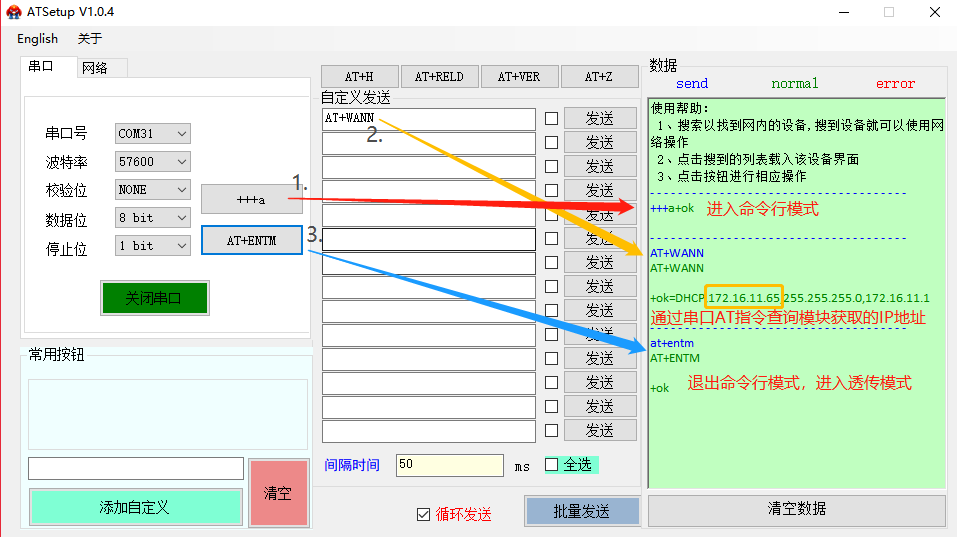

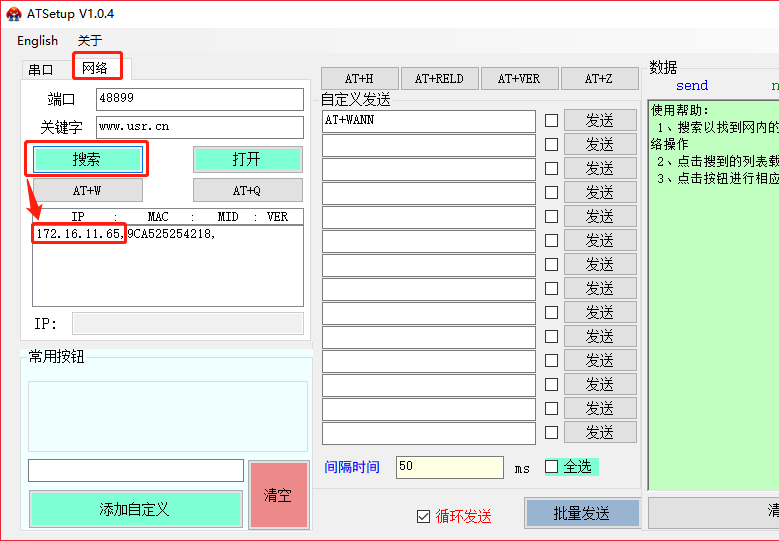

2、串口AT指令模式查询模块WANIP。搜索软件下载链接:http://www.usr.cn/Download/91.html



同一局域网下搜索查询模块的WANIP.

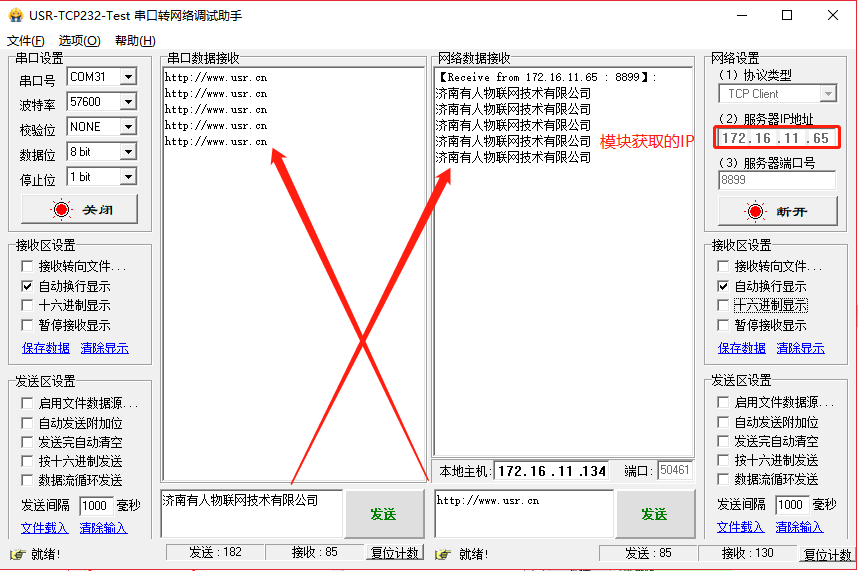

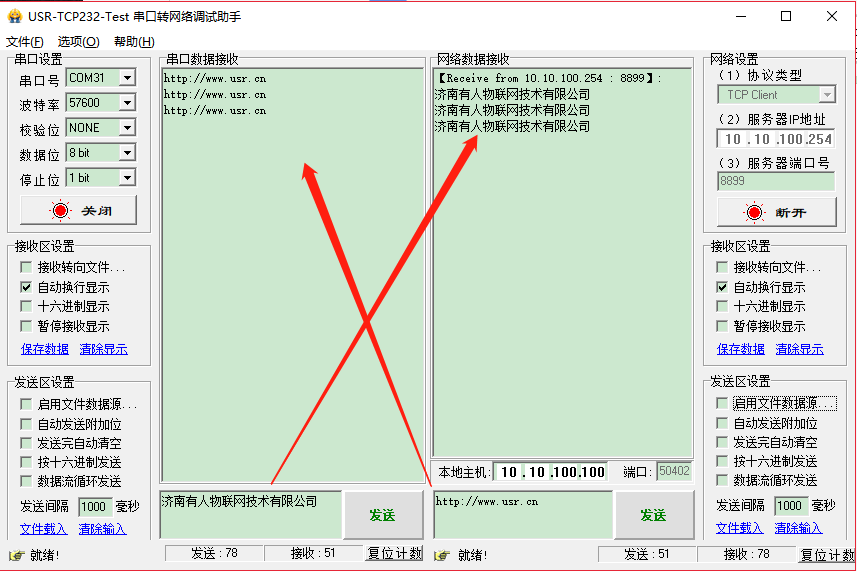

模拟数据收发测试,在实际应用中,串口应接在设备上,且模块的串口参数与串口设备的参数一致
