USR-N510(M4老版本)UDP通信基本测试
2020-01-16


一、准备的材料:USR-N510、标准电源适配器、网线、USR IOT转接头、485usbUsr-tcp232-test串口转网络调试助手(以下统称小黄人软件)

设置软件:http://www.usr.cn/Download/230.html

软件设计手册:http://www.usr.cn/Download/470.html

说明书:http://www.usr.cn/Download/469.html

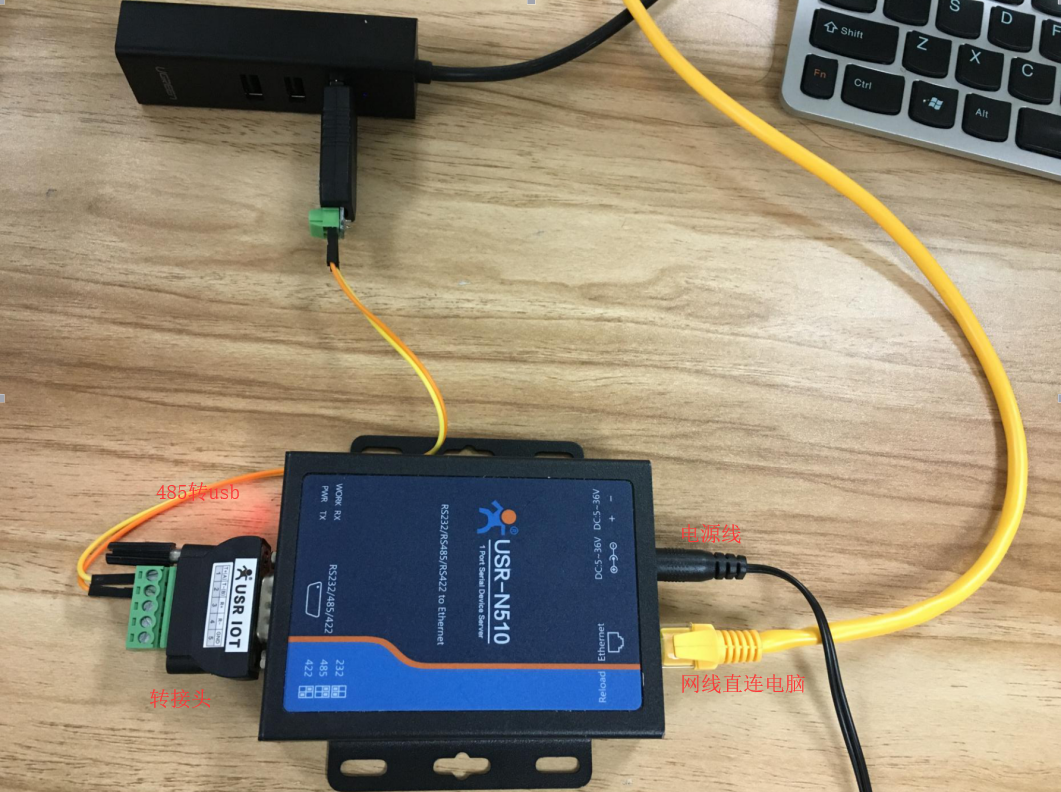

二、接线:电脑<——usb485——转接头——N510——网线————>电脑



三、操作步骤

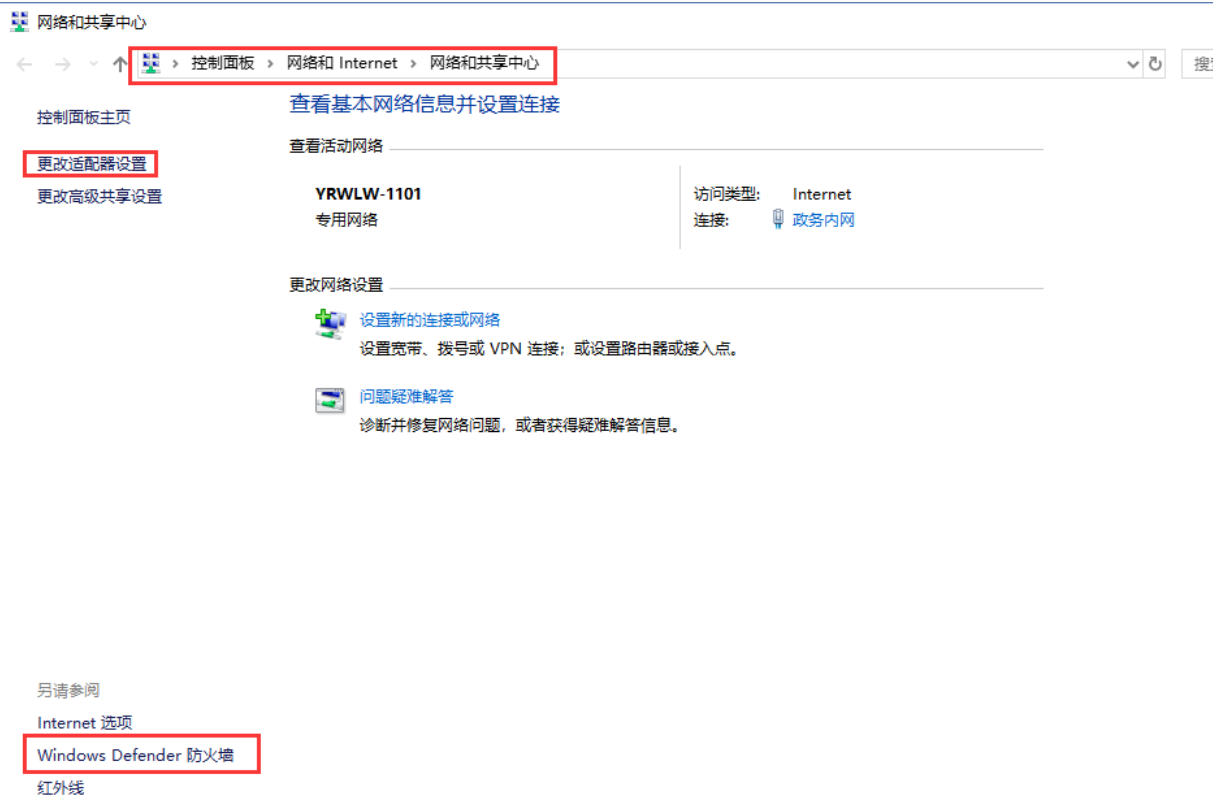

1、按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

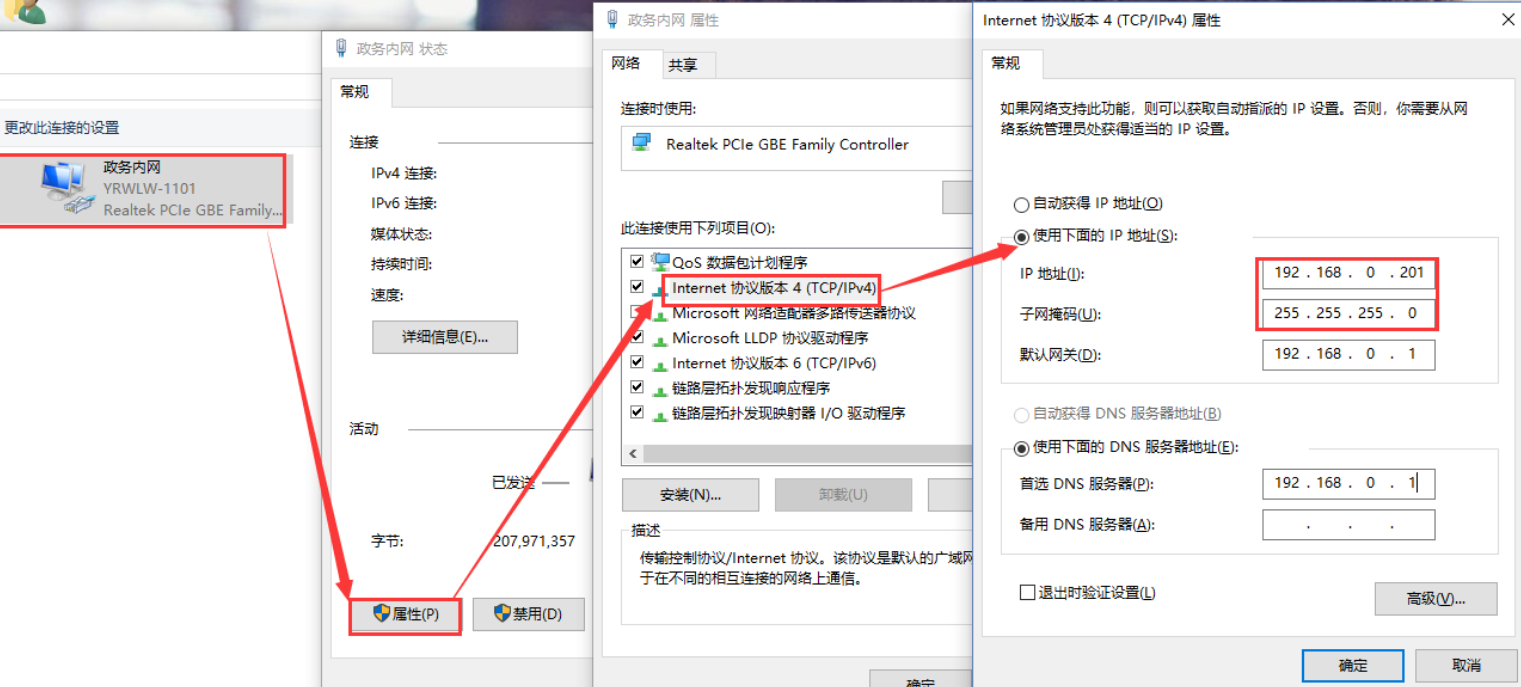

2. 给电脑设置静态IP,要与510IP在同一个网段.设置——网络和共享中心——更改适配器设置——右击属性——Internet协议版本4

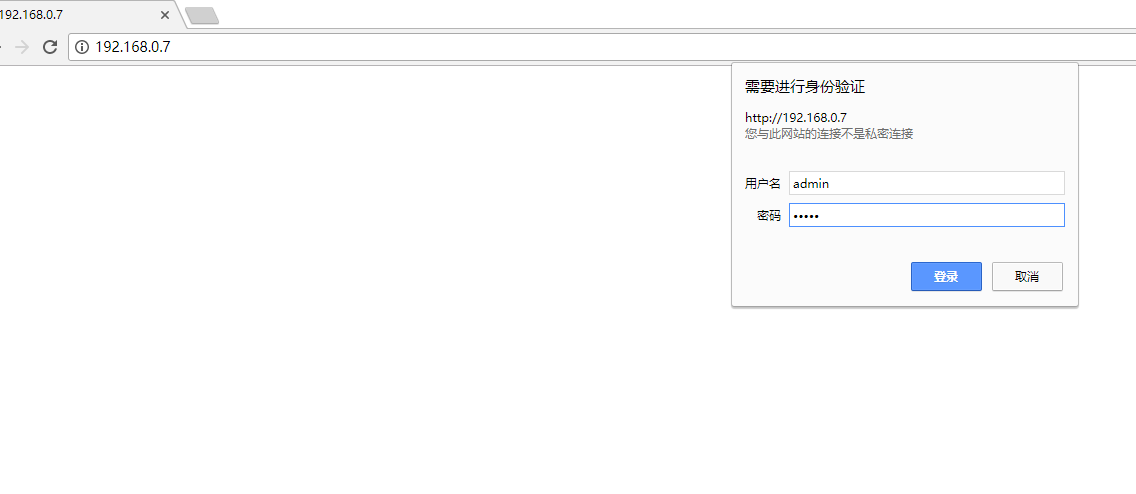

3、打开浏览器,输入网址:192.168.0.7进入N510的内置网页。用户名和密码默认为admin

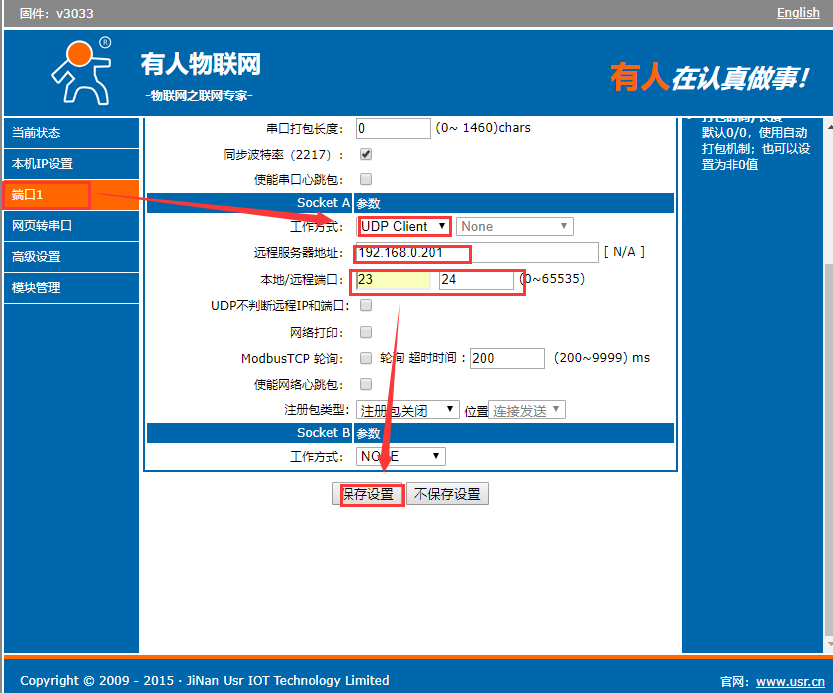

4、单击端口1,设置socket A参数,工作方式选择UDP Client,远程地址填192.168.0.201,本地端口填23、远程端口24保存设置,重启。

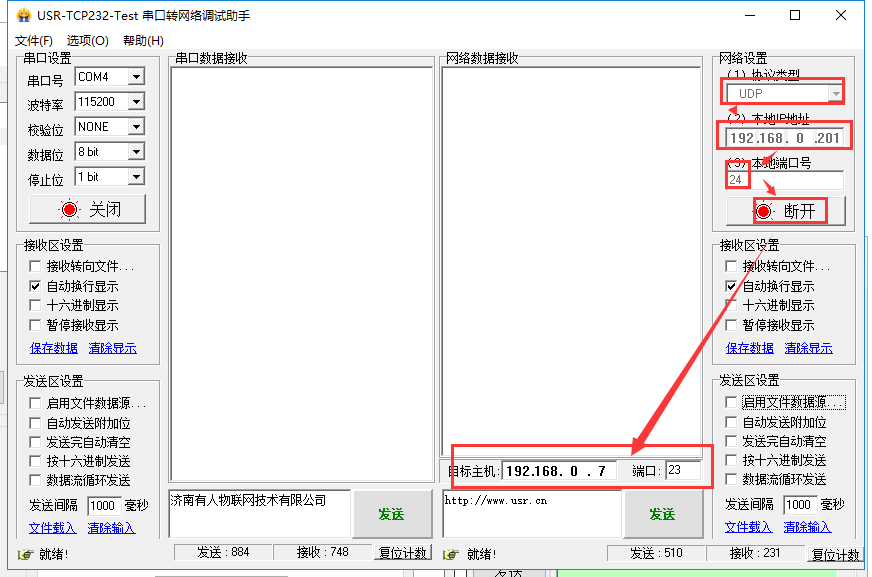

5、打开小黄人软件,右侧协议类型设置为UDP,本地ip192.168.0.201,端口为24,点击连接,然后远程端口填写192.168.0.7,端口为23

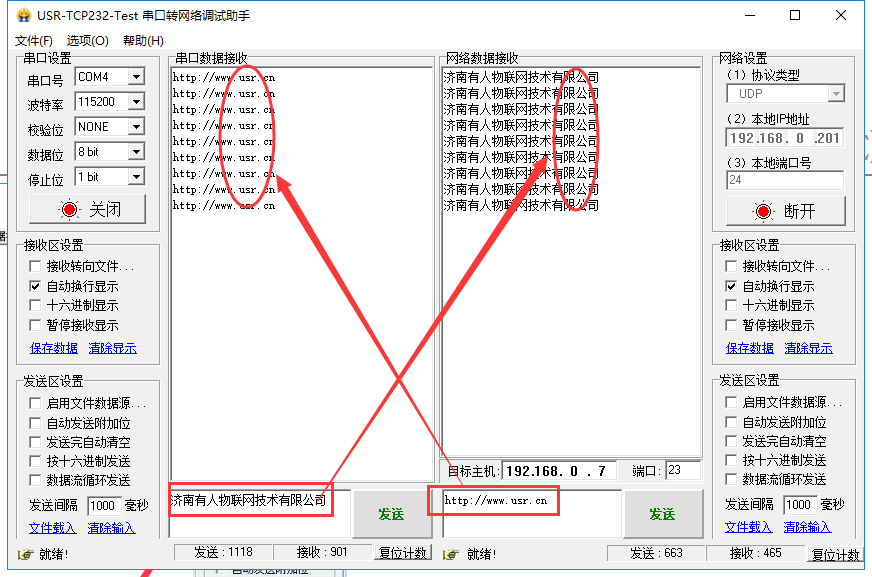

 6、单击发送,由此实现串口端和网络端的通信。
