USR-N510网络AT指令设置参数基本测试

2020-02-11

分享到:
{}

一、准备的材料:USR-N510、标准电源适配器、网线、USR IOT转接头、485转usb

        Usr-tcp232-test串口转网络调试助手

        N510说明书:http://www.usr.cn/Download/469.html

        N510软件设计手册:http://www.usr.cn/Download/470.html

串口调试助手:http://www.usr.cn/Product/78.html

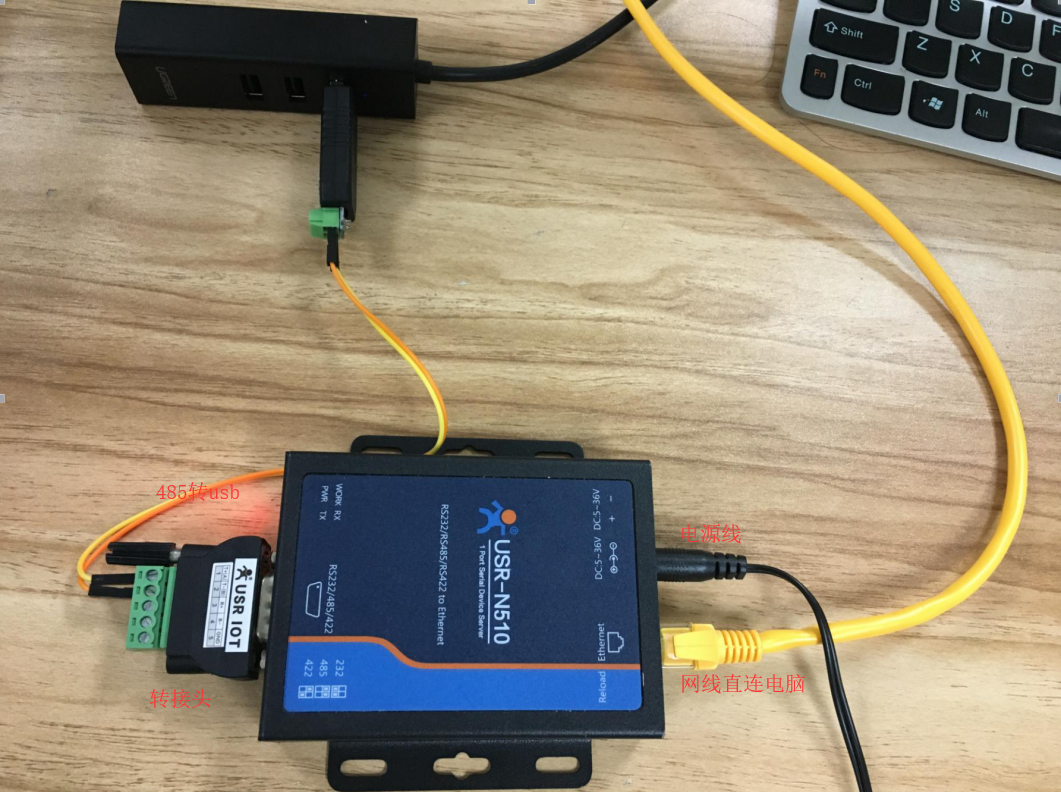

二、接线:电脑<——usb转485——转接头——N510——网线————>电脑



三、操作步骤

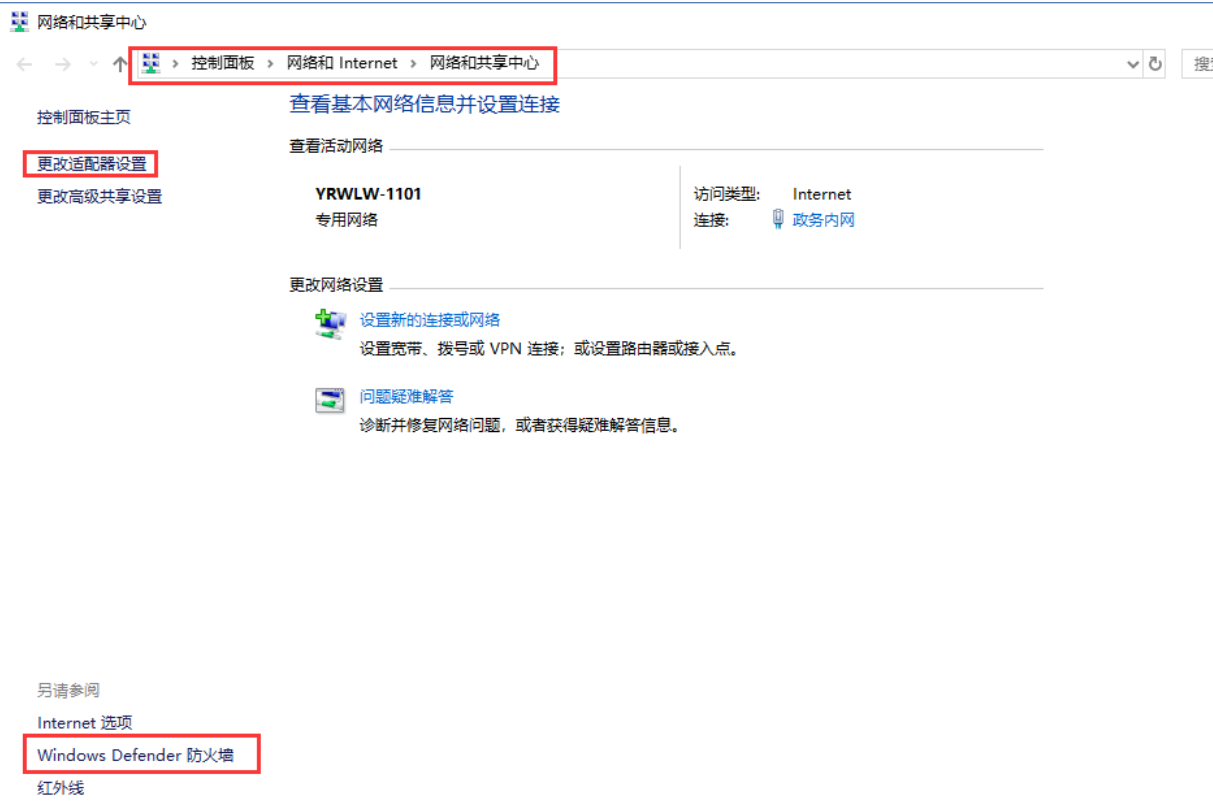

1、按路径:控制面板===》网络和Internet===》网络和共享中心找到windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

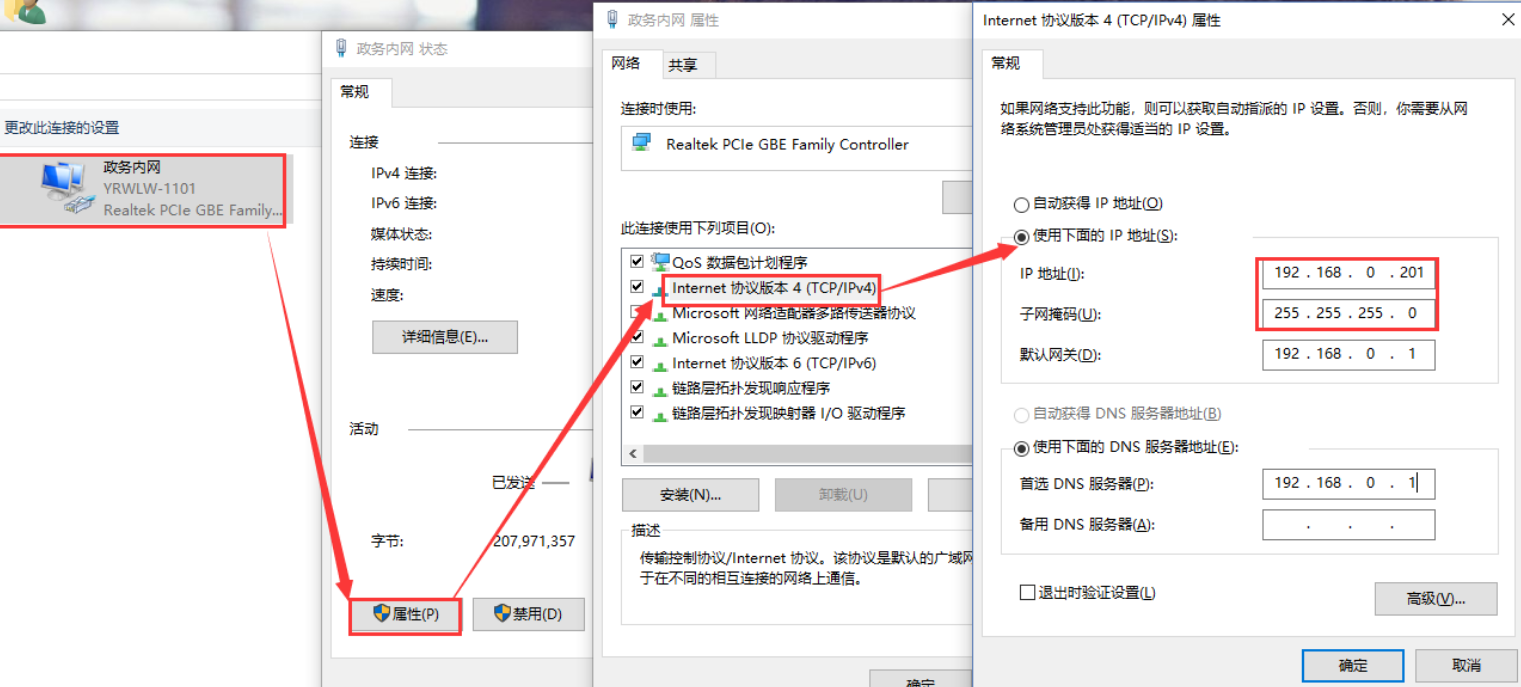

2.给电脑设置静态IP,要与N510IP在同一个网段。

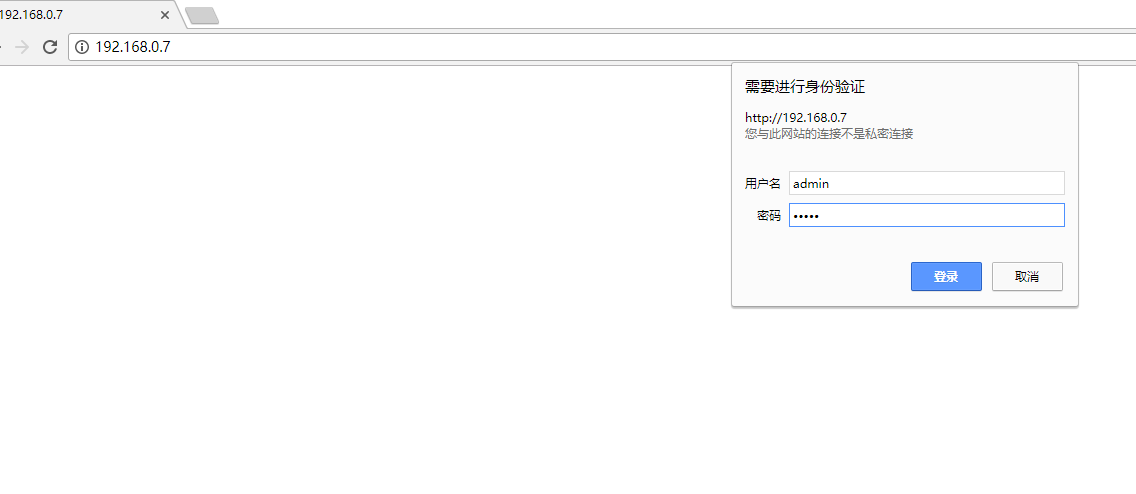

3、打开浏览器,输入网址:192.168.0.7进入N510的内置网页。

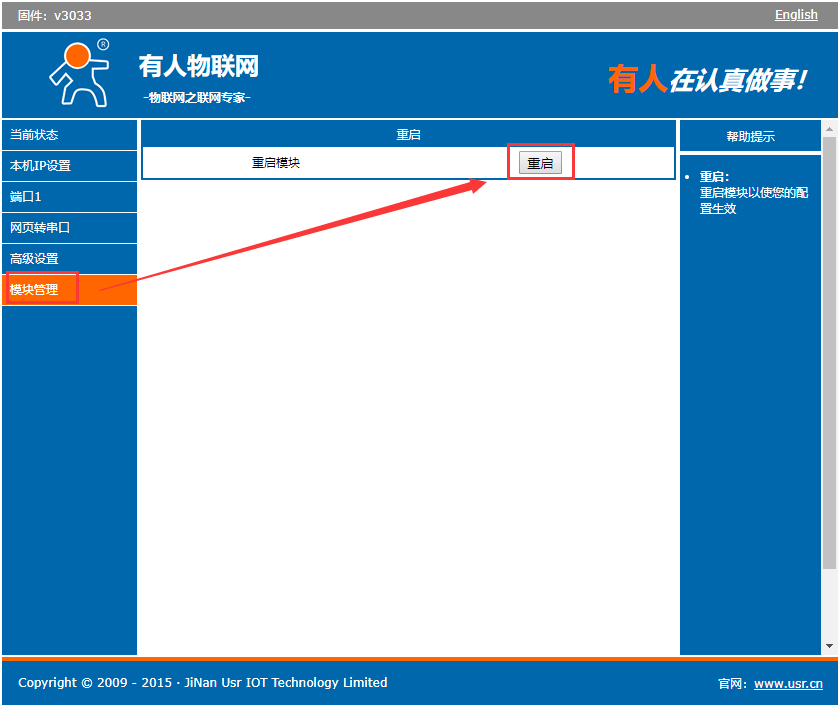

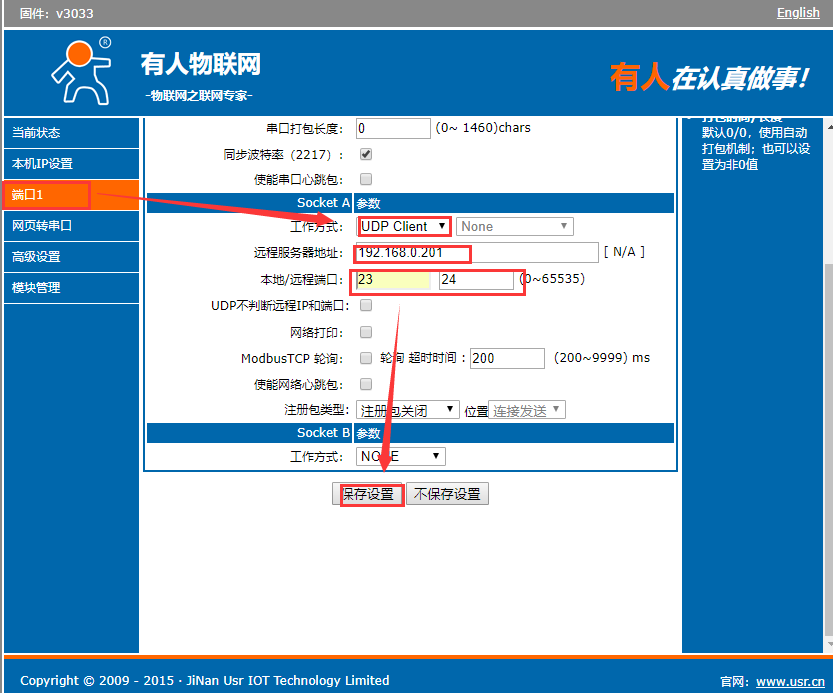

4、单击端口1,设置socket A参数,工作方式选择UDP Client,远程地址填192.168.0.201,本地端口填23、远程端口24保存设置,重启。

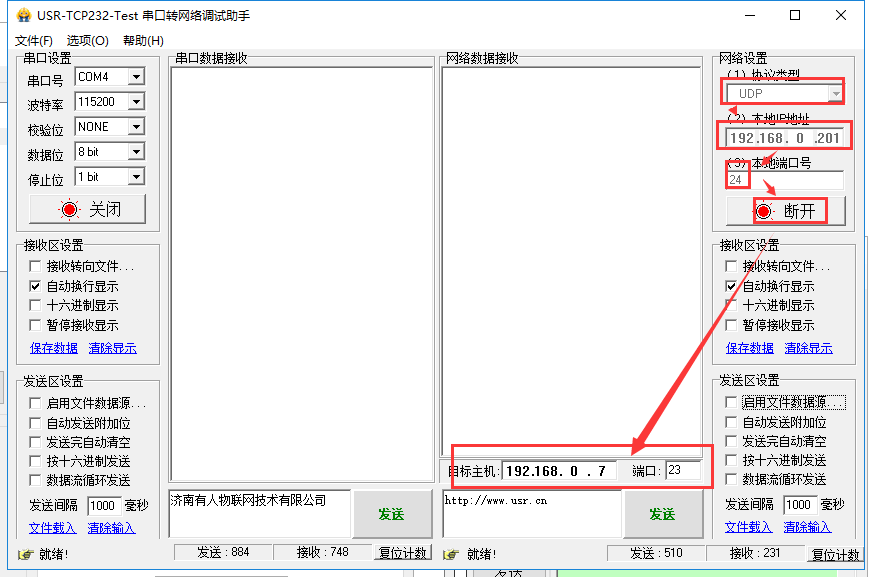

 5、打开小黄人软件,右侧协议类型设置为UDP,本地ip为192.168.0.201,端口为24,点击连接,然后远程端口填写192.168.0.7,端口为23

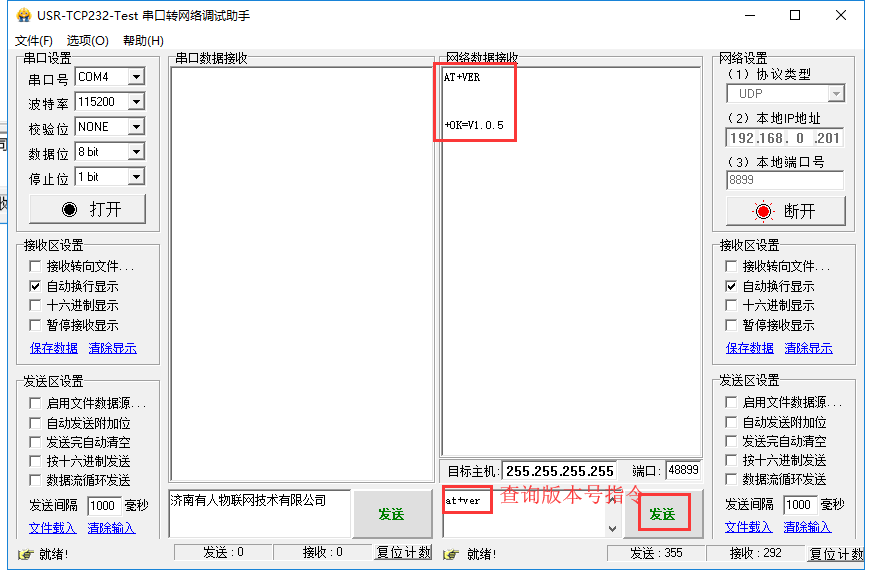

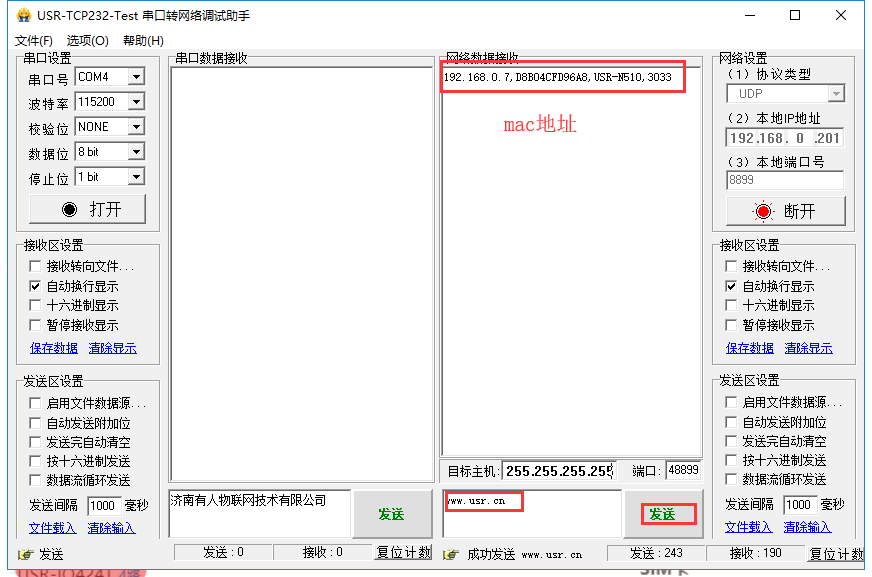

 6、修改目标主机为广播地址:255.255.255.255,端口号为48899,发送搜索指令www.usr.cn,单击发送,会返回设备的mac地址,60s之内发送at指令可以对设备进行参数设置,超时重新发送搜索指令,如图为查询版本号at指令。

AT指令详情参照软件设计手册:

http://www.usr.cn/Down/USR-N510-software-V1.0.3.pdf
