USR-G781端口过滤功能基本测试

2020-02-12

分享到:
{}

一、测试准备

1、资料下载:

G781说明书:http://www.usr.cn/Download/439.html

G781软件设计手册:http://www.usr.cn/Download/440.html

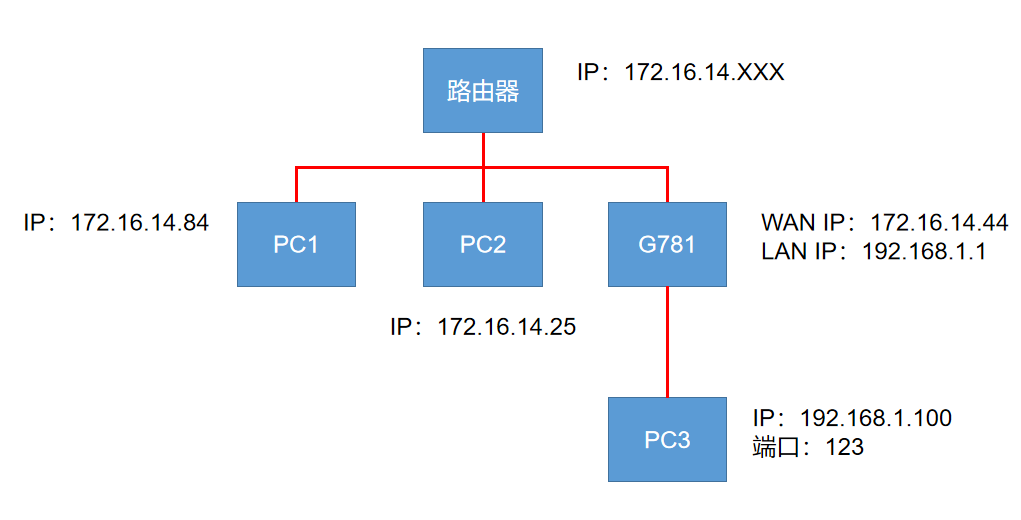

2、网络连接拓扑:



3、测试目的:

G781中做端口转发,允许除PC2的设备访问PC3123端口

二、参数设置

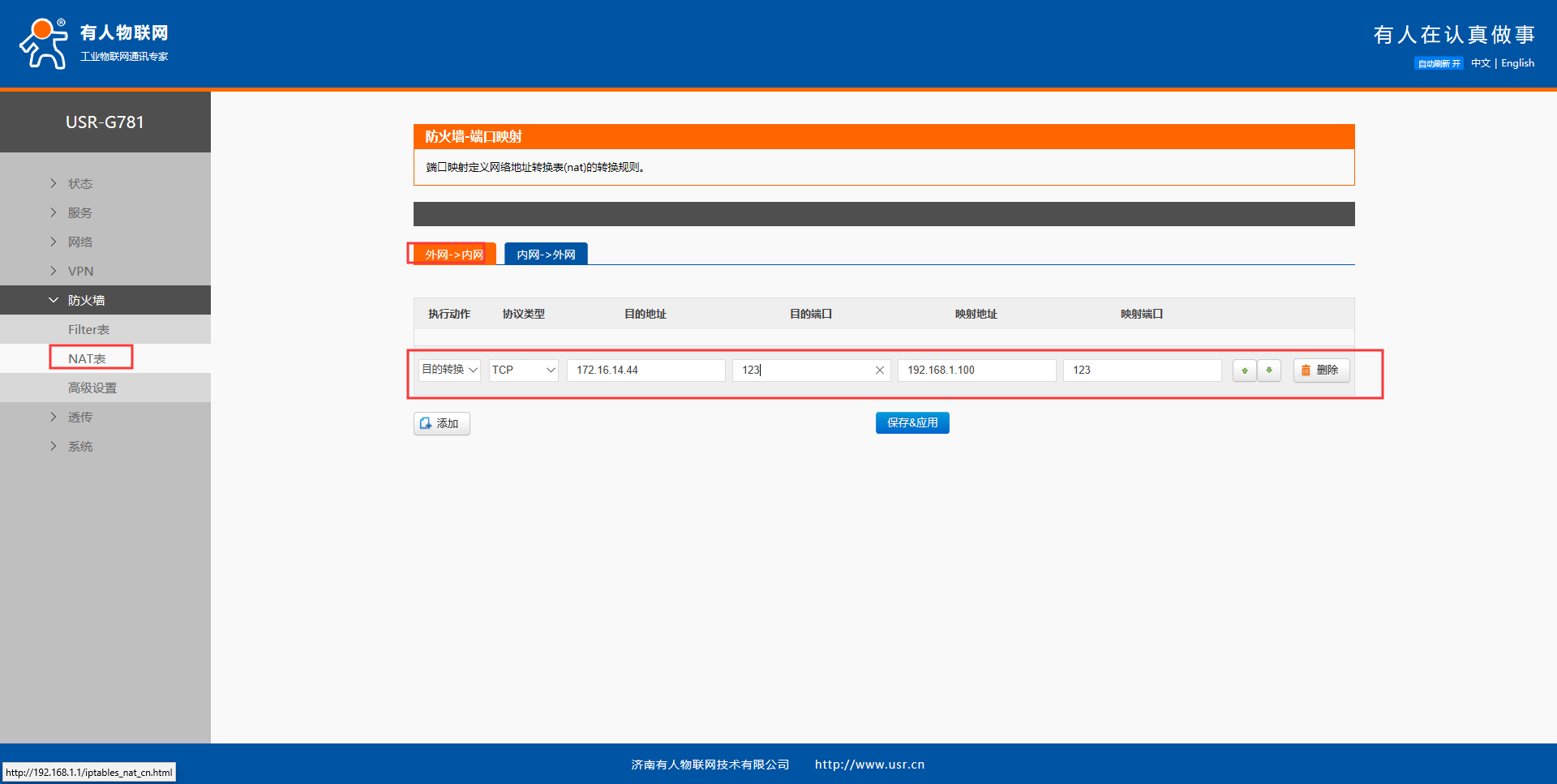

1、进入G781的内置网页,在防火墙的nat表中设置端口转发:

执行动作:目的转换

协议类型:TCP

目的地址:172.16.14.44

目的端口:123

映射地址:192.168.1.100

映射端口:123

设置完成后点击保存应用。

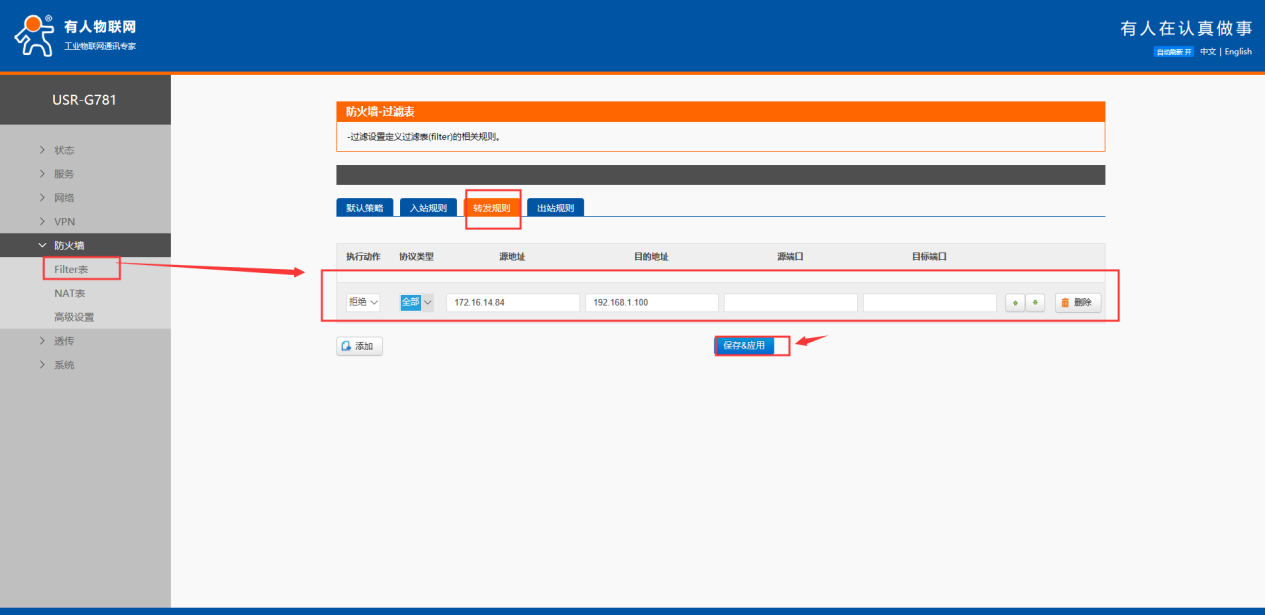

2、设置转发规则,在防火墙---Filter----转发规则中设置

执行动作:拒绝

协议类型:全部

源地址:172.16.14.84

目的地址:192.168.1.100

源端口和目的端口为空。

设置完成后点击保存应用。

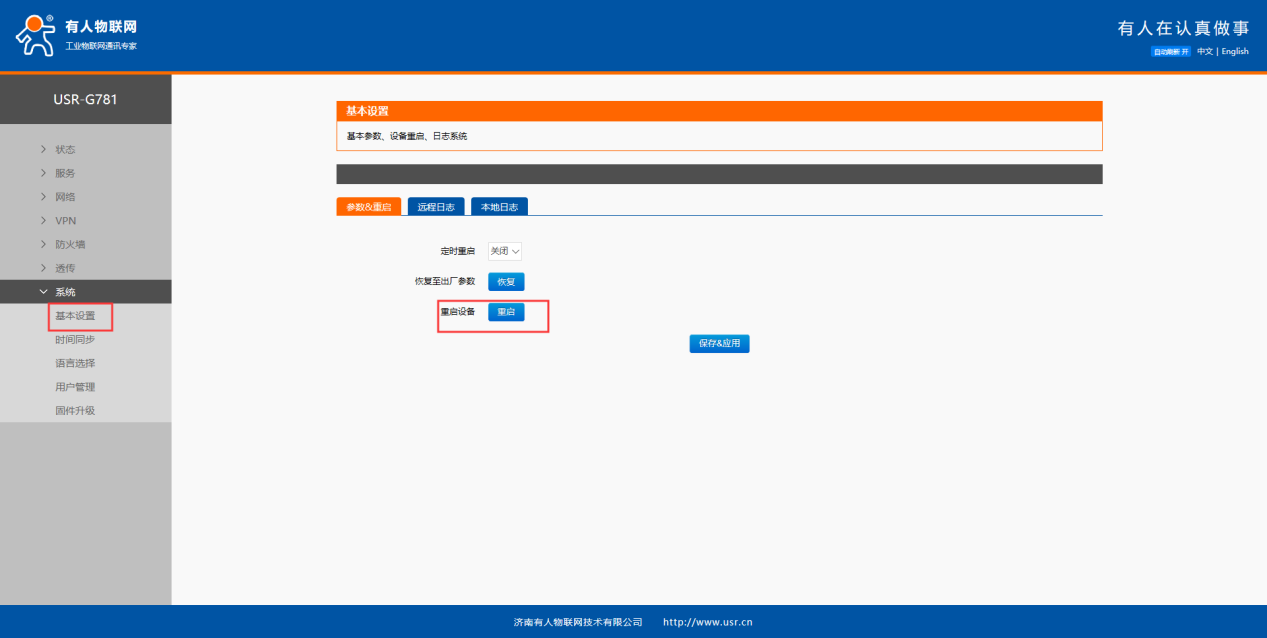

3、设置完成后,在系统---基本设置界面点击重启按钮,重启G781.

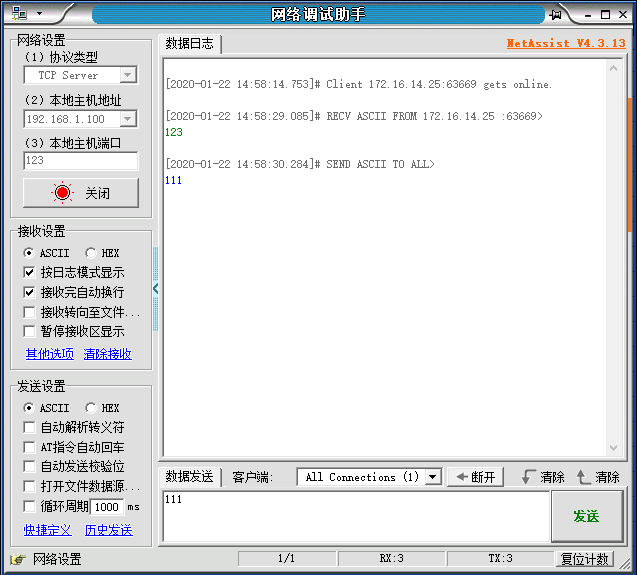

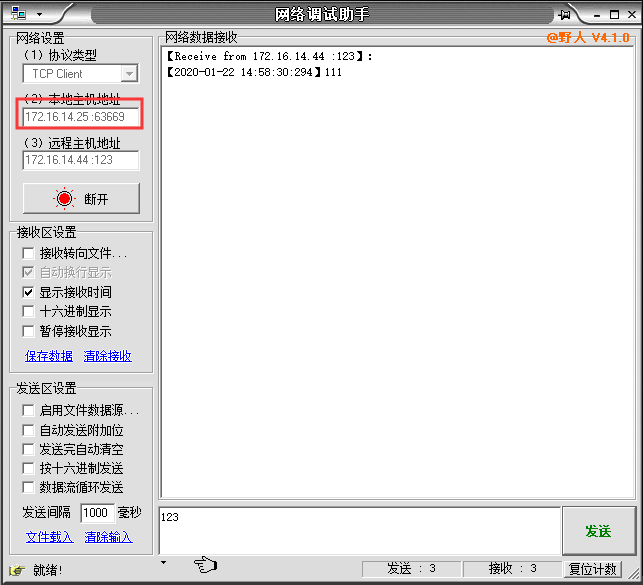

4、在PC2上打开网络调试助手连接PC3,如下图可以正确连接上,并能够和PC3互相首发数据。

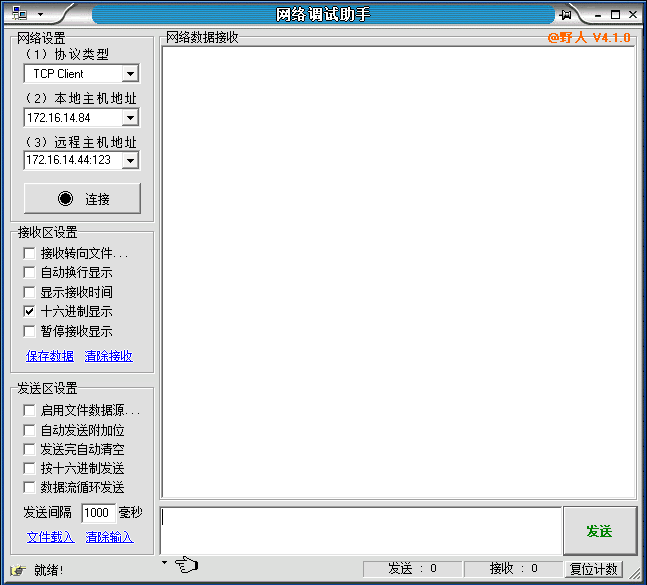

PC1上同样打开网络调试助手,设置连接PC3,点击连接发现无法连接,从而无法与PC3互相收发数据。

如上,G781端口过滤功能测试OK
