USR-WIFI232-B2模块配置类RFC2217自动波特率功能

2020-03-20

分享到:
{}

1、需要下载的软件和说明书

TCP232-TEST串口及网络调试助手软件

http://www.usr.cn/Download/27.html

B2件设计手册:http://www.usr.cn/Down/USR-WIFI232-B2-software-V1.0.5.pdf

2. 基本通信

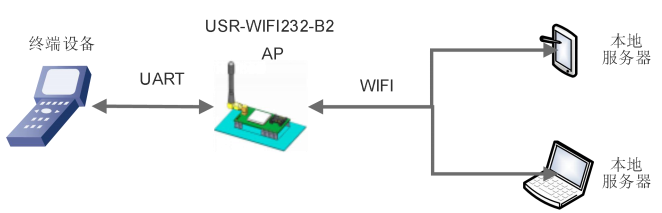

本案例基于AP组网模式测试

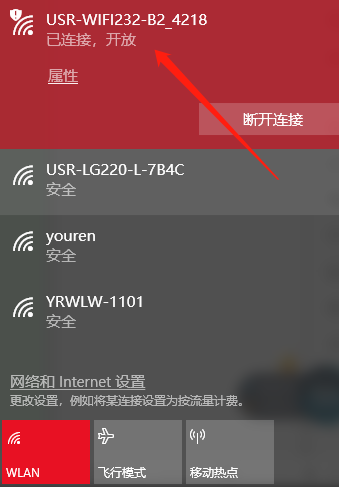

(1) 将模块焊接到测试底板上,测试板串口连接电脑串口,电脑连接WiFi。在电脑无线搜索栏,搜索B2,连接。

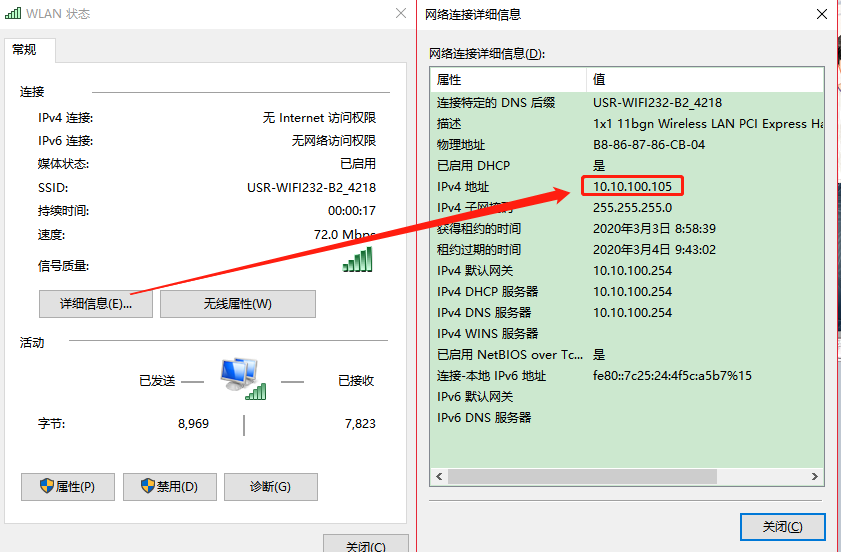

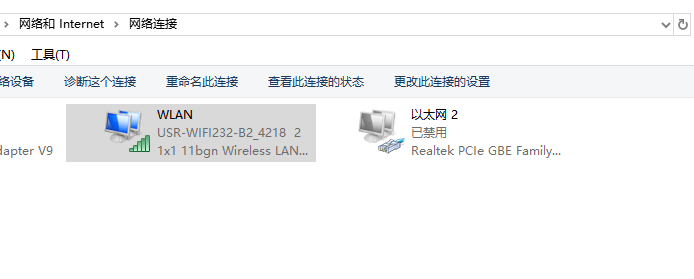

(2) 连接成功后或者电脑获取到IP:10.10.100.105, 电脑把wifi之外的网卡禁用。

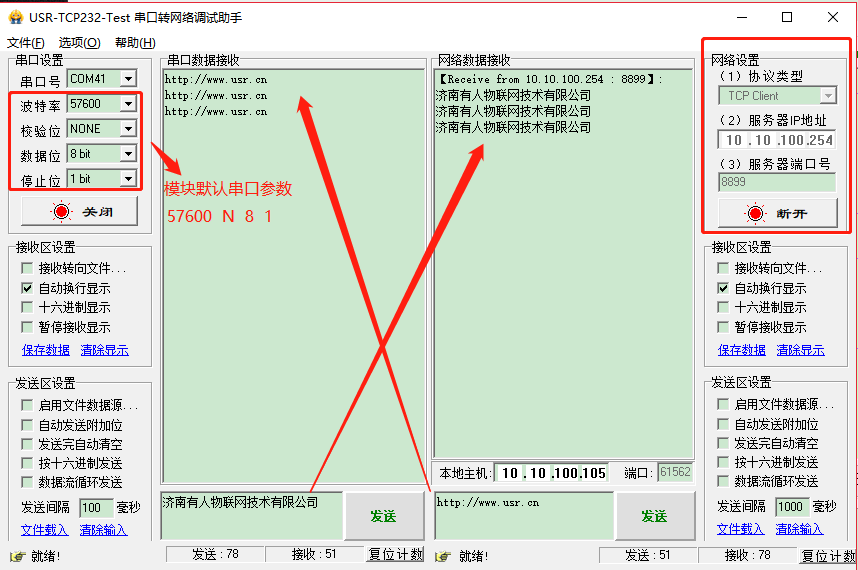

(3) 打开USR-TCP232-TEST软件测试

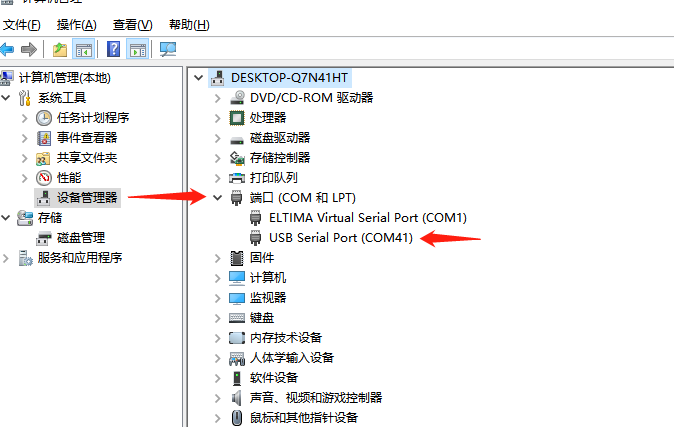

 将模块串口连接到电脑的串口,电脑的串口号为com41,电脑连接WiFi模块的IP10.10.100.254,控制端口为8899.由于WiFi模块默认为TCP server,所以电脑端连接模块需要设置为TCP client连接模块的server。



3. RFC2217自适应波特率功能测试

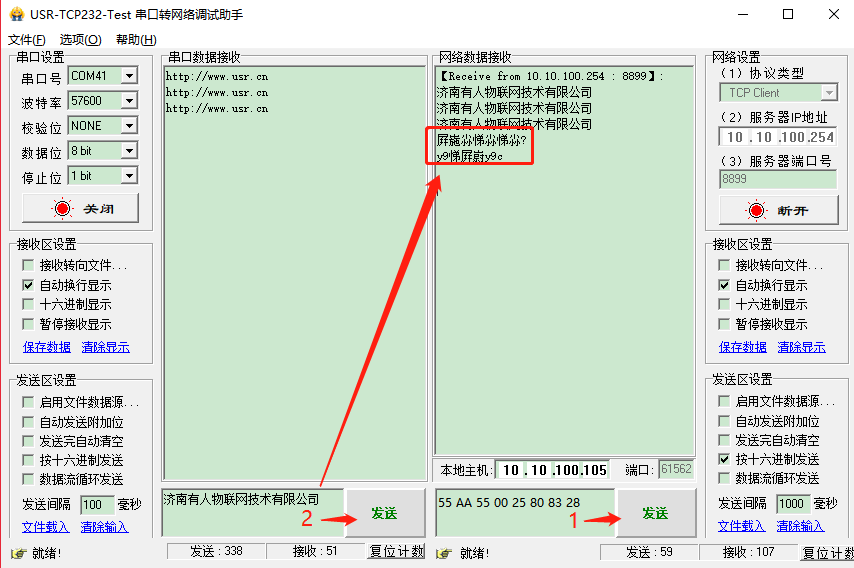

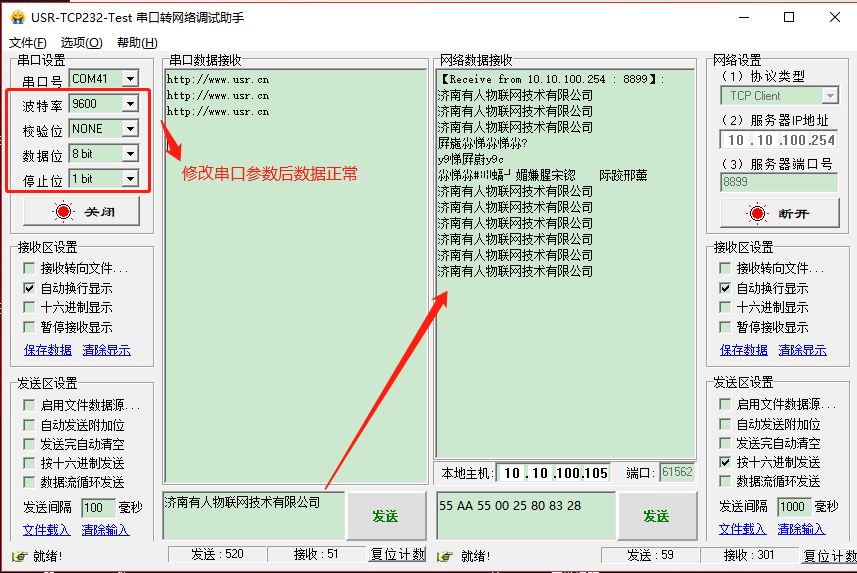

将模块串口参数修改为9600NONE81, 需要网网络端按十六进制下发55 AA 55 00 25 80 83 28 发送完成后,软件打开串口需要修改为9600none81, 不然数据会显示为乱码。  注意:本命令所作的修改立即生效,不需要重启,当次有效,不会保存,断电丢失。

RFC2217参数举例:

115200N81

55 AA 55 01 C2 00 83 46

115200ODD81

55 AA 55 01 C2 00 8B 4E

115200EVEN81

55 AA 55 01 C2 00 9B 5E

115200N71

55 AA 55 01 C2 00 82 45

115200N61

55 AA 55 01 C2 00 81 44

115200N51

55 AA 55 01 C2 00 80 43

115200N82

55 AA 55 01 C2 00 87 4A

38400N81

55 AA 55 00 E1 00 83 64

19200N81

55 AA 55 00 4B 00 83 CE

57600N81

55 AA 55 00 E1 00 83 64

14400N81

55 AA 55 00 38 40 83 FB

9600N81

55 AA 55 00 25 80 83 28

4800N81

55 AA 55 00 12 C0 83 55

2400N81

55 AA 55 00 09 60 83 EC

1200N81

55 AA 55 00 04 B0 83 37

600N81

55 AA 55 00 02 58 83 DD

230400N81

55 AA 55 03 84 00 83 OA

460800N81

55 AA 55 07 08 00 83 92





 常用案例

(1) WIFI模块串口透明传输设置具体步骤:http://www.usr.cn/Faq/15.html

  (2) WiFi模块连接外网服务器的设置方法:http://www.usr.cn/Faq/64.html

(3) WiFi高性能系列模块加入普通路由器的网络设置方法:http://www.usr.cn/Faq/76.html
