让虚拟串口应用方式工作正常的关键点
2013-03-16


1、硬件连接正常,通常指串口一侧,因为网络一侧很少出错

  1. 使用正确的电平形式进行连接,我们有多款产品,有TTL(单片机IO口直接连接),RS232(与计算机连接的设备常用),RS485电平(门禁考勤类产品常用)
  2. 正确连接线序,通常是RXD连TXD,TXD连RXD,GND连GND,对于RS485是使用A连A,B连B,有的设备A标识为+,B标志为-。
  3. 对于部分产品,如USR-TCP232-300,你还需要根据实际情况调整跳线,USR-WIFI232-600你需要调整拨码开关,以选择使用RS232和RS485。

2、网络设置参数正确,需要将我们的设备与计算机的网络设置参数对应,对应不等于相同

  1. 工作模式对应:TCP Server对应TCP Client,TCP Client对应TCP Server,UDP对应UDP。
  2. 端口对应:如设备设置了TCP Client模式,目标端口8234,则虚拟串口上设置监听端口8234,如模块设置了监听本地端口8899,则虚拟串口上设置目标端口8899。
  3. IP地址对应:如果设备作为TCP Client模式,计算机作为TCP Server模式,则模块的目标IP一定要与计算机的IP一致,反之亦然。
  4. 如果你的计算机有双网卡,你可能需要将不用的那一个网卡禁用后再开启各应用软件尝试。
  5. 关闭杀毒软件,防火墙。

3、串口参数设置正确

串口参数包括,波特率,数据位,校验位,停止位,很多时候设备实际工作的值不是你想象的那样,请以实际测试为准。可以通过USR-VCOM打开串口观察到,也可以用【CommMonitor串口监控】进行监控检查。注意是用设置软件设置硬件的配置与你原有的串口设备一致。

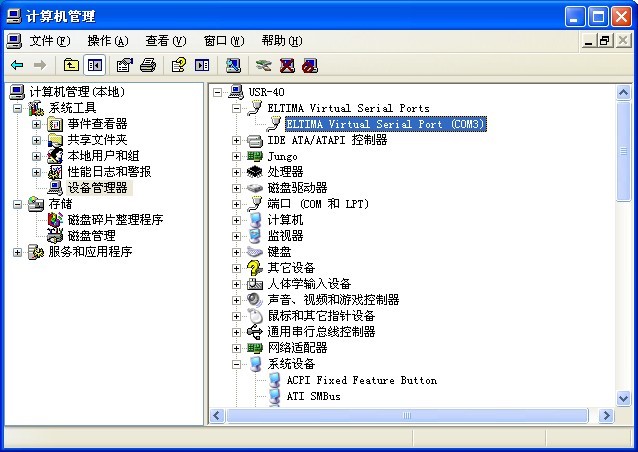

4、检查设备管理器里面串口是否建立,有时候虚拟串口并不在端口(COM 和 LPT)分类下面,而是一个单独的分类,如下图。

虚拟串口

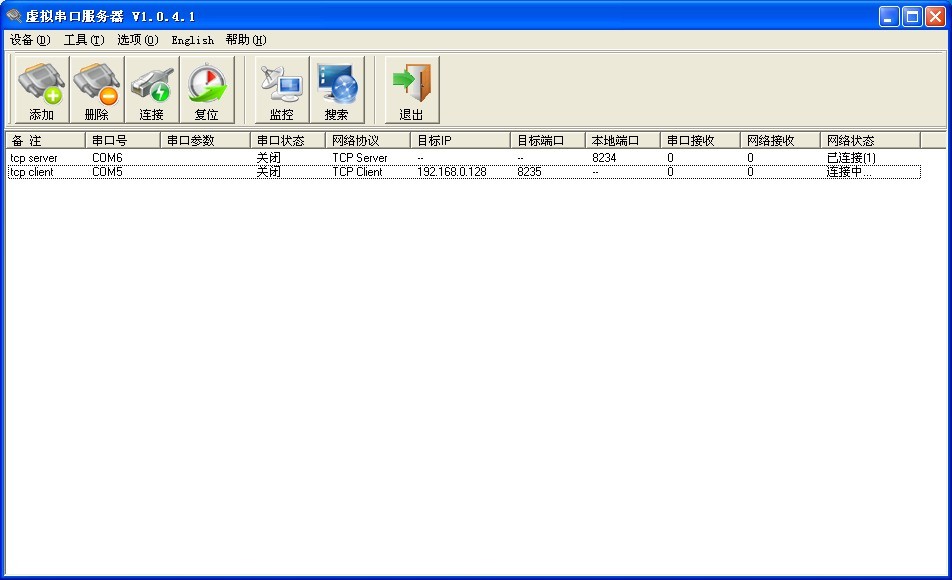

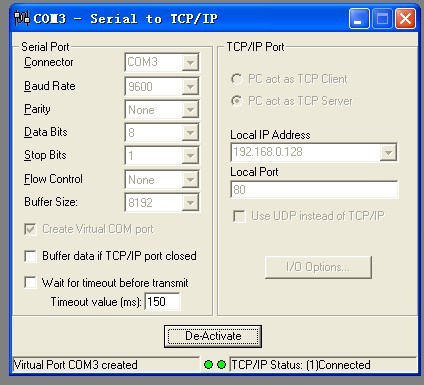

5、检查虚拟串口软件上的状态。通过虚拟串口软件上的报错和状态信息能帮助解决一些问题,如果网络设置和虚拟串口设置正确,应该显示为TCP Connected(*),如下面两个图。

虚拟串口状态

虚拟串口状态

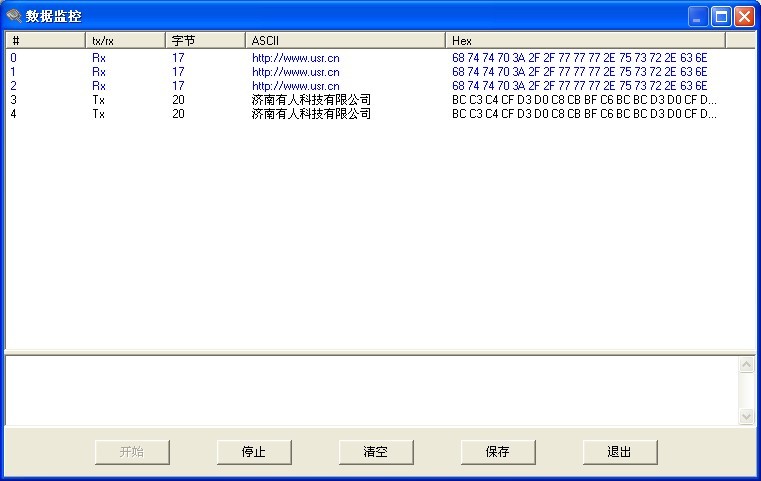

6、使用监控功能帮助查找问题。

虚拟串口 监控



    有以下四种原因会导致虚拟串口添加失败的情况:
    1、除非软件目录的文件夹有移动,造成软件找不到注册的组件;

        【解决】再次运行文件夹内的Setup.bat即可
    2、重做操作系统,或丢失了驱动;

        【解决】再次运行文件夹内的Setup.bat即可

    3、64位操作系统,目前软件暂不支持;

        【解决】更换32位操作系统
    4、有其他的虚拟串口软件占用了该COM口;

        【解决】关掉其他软件即可
