串口转网络模块独立ID功能使用说明

前沿:有时候为了方便跨区域远程使用大量模块时区分各模块,需要为每个模块设置独立ID,有人科技为客户提供了这样的功能。



注意:此功能仅限指定定制版本使用,为稳定性考虑,新的功能我们一般不会立即加入到主流出货版本。

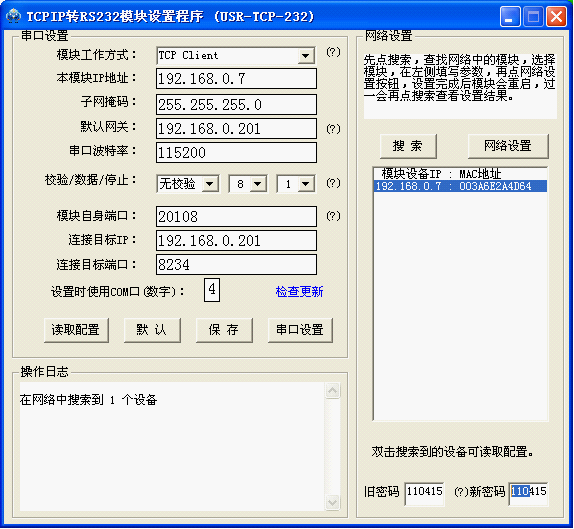

独立ID控制位占用新密码的功能位置,(在设置软件中右下角位置)

共有3位有效,新密码框中的前三位,如图中选中的110这三位。

位置 1 2 3

功能

地址位高位(发送时在前)

地址位低位(发送时在后)

ID功能控制位,使用到8bit的低位的两个bit:

Bit0为1则启动连接时发送ID,为0不发送。

Bit1为1则启动发送数据时加ID。

说明

如果使用ascii码表示,最多可以99个节点,如果使用16进制,最多可以表示255*255个节点

默认都不开启,两个功能可同时开启也可只开启一个。

注:连接时发送共四个字节,地址高位+地址低位+地址高位反码+地址低位反码,起校验作用,防止误判



如上图是不开启功能。

下图则是功能均开启,测试效果如图:

注意16进制接收显示。

建立连接后会收到31 32 CE CD,及ID地址码和反码。

正常收到数据会以地址码开始,后面加数据,数据包长度不能超过400个字节,否则此功能会被打乱。
