什么是变电站和配电自动化?
2019-08-09


  变电站和配电自动化可帮助公用事业实时远程监控,控制和管理资产和网络。这有助于确保两件事:

  • 对事件的快速和适当的响应,例如停电。
  • 为消费者提供不间断的电力服务。

  变电站自动化(SA)是指在变电站内使用来自智能电子设备传输的数据,这有助于公用事业公司遵守电网标准。

  配电自动化(DA)系统是变电站下游的一组智能传感器,处理器和通信技术,使电力公用事业能够远程监控和协调其配电资产,并在有或没有人工干预的情况下以最佳方式操作这些资产。换句话说,DA允许各个设备检测其周围网格的运行状况,并进行调整以改善整体功率流并优化性能。与DA相关的传感器和通信可以提供对可能无法正常工作的设备的早期检测,允许实用程序在发生故障之前更换这些设备。在服务恢复方面,具有DA功能的智能电气设备不仅可以立即识别已发生的中断,还可以查明出现故障的特定设备。然后,网格运营商可以绕过问题并恢复供电。

  配电自动化终端的工作原理

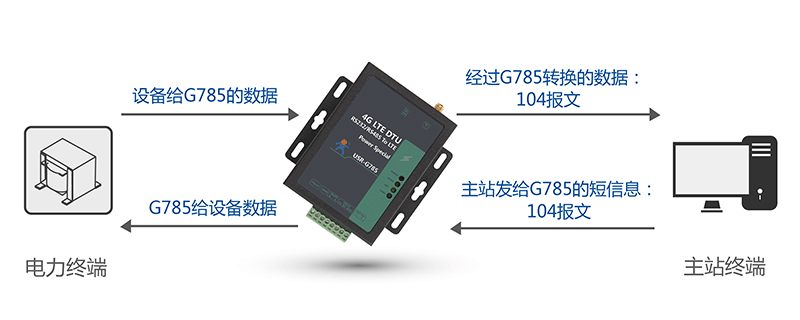

  配电自动化的DTU传输设备,可通过4G蜂窝网络联网,远程传输现场数据,操作人员在控制室中进行远程监控数据即可。比如有人科技研发的专为电力行业打造的DTU设备USR-G785,支持电力101/104协议传输。它的工作原理是按照电力104协议传输数据,DTU作为子站端的一部分,只需将数据通过串口发给DTU,G785就会将104报文发送给服务器。

  让我们分解变电站和配电自动化的核心组件。

  智能电子设备和控制

  由于公用事业越来越受数据驱动,因此除非有准确的数据,否则无法做出决策。这就是智能电子设备(IED)非常重要的原因。IED是基于微处理器的电力系统设备控制器,例如自动重合闸,稳压器和电容器,带智能控制的机架/组和带继电器的断路器。

  关键基础设施的网络安全通信

  当关键基础设施通信具有网络安全性时,它意味着进出变电站的所有消息都是真实的,从授权来源发送并且不携带恶意软件。

  在保护整个电网时,保护高压IED免受未经授权的访问非常重要。维护安全通信也是保持NERC CIP兼容的重要部分。

  远程终端设备

  远程终端单元(RTU)是微处理器控制的电子设备,其将物理世界中的对象(例如控制和IED)连接到分布式控制系统或SCADA(监督控制和数据采集)系统。这是通过将遥测数据发送到主系统并通过使用来自主监控系统的消息来控制连接的对象来完成的。

  现代变电站自动化设备提供无缝且可扩展的解决方案,用于自动化并提供对电力系统网络的可视性,用完整的变电站网关控制器取代传统的单一协议RTU。

  监督控制和数据采集

  监控和数据采集(SCADA)从公用事业,电信或工业应用中的电气设备和仪表设备上的IED和传感器发送和接收逻辑或数据。

  从杆式开关到整个发电厂的电力系统元件可以通过长距离通信链路远程控制。在一些电力系统中使用远程切换,网格遥测(显示电压,电流,功率,方向,以kWh为单位的消耗等)和自动同步。

  智能传感器

  智能传感器是模拟或数字传感器或执行器,与处理单元和通信接口相结合。

  该技术可帮助公用事业公司提高配电系统运行效率,这可通过改善停电管理和电容器组维护来实现,同时提供以前在变压器和电网隔离部分中无法提供的关键系统信息。

  停电管理系统

  停电管理系统(OMS)是运营商用于管理电力恢复工作的配电系统。公用事业公司设定了情景智能,以确定最佳行动方案,改善船员分配,可靠性和服务水平。

  故障定位,隔离和服务恢复

  故障定位,隔离和服务恢复(FLISR)涉及以下技术,它们协同工作以自动恢复电源,减少电源中断的影响和长度:

  • 自动馈线开关和自动开关
  • 线路监视器
  • 通讯网络
  • 停电管理系统
  • SCADA系统
  • 网格分析
  • 楷模
  • 数据处理工具
  • 配送管理系统(DMS)

  配送管理系统

  分发管理系统(DMS)是一系列应用程序,旨在有效和可靠地监视和控制整个分发网络,在减少中断,最小化停机时间和维持可接受的频率和电压水平方面提高服务质量。

  自动传输源

  自动源传输(AST)是一种在主源和备用源之间切换负载的电子机制。一些转换开关是手动的,因为操作者通过投掷开关来进行转移,而其他转换开关是自动的并且当它们感测到其中一个源丢失或获得电力时进行切换。

  自动转换开关(ATS)通常安装在备用发电机所在的位置,因此如果公用设施源发生故障,发电机可以提供临时电力。公用设施还可以从来自不同变电站或公用设施的指定馈线获取临时电力。
