AVR SRAM扩展程序和电路 基于ATmega8515 HM62256B

静态存储器 SRAM即Static random access memory,它是一种具有静止存取功能的内存,不需要刷新电路即能保存它内部存储的数据。ATmega8515单片机内部含有512字节的SRAM,应该说可以满足一般的应用了,但是如果要存储大量的数据,就有点麻烦了,比如存储图像,或处理从网络传过的的数据或多路传感器采集过的数据等,都要有个临时的地方来存储,而内部的又不够用,所以只有加外部的了。今天懒猫就学习一下外部的SRAM,而ATmega8515提供了三总线(CA-控制总线,AB-地址总线,DB数据总线)用以扩展外部内存或接口,所以操作起来非常方便。

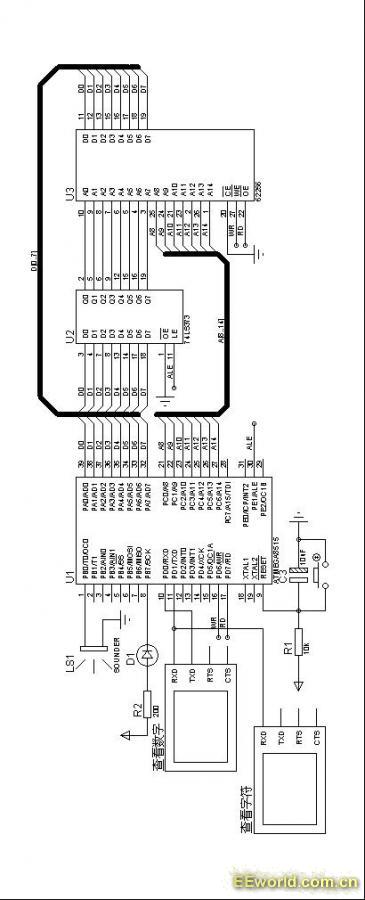

     今天测试电路中采用的SRAM是HM62256B芯片,它是一个8位32KB容量的静态存储器芯片。具体的芯片资料你可以参看62256的datasheet,如果你没有应用外部扩展总线,写程序时注意它的读写时序。电路中74LS373做为地址锁存器连接在PA口,它的锁存全能脚LE(Latch Enable)连接在单片机的ALE(Address Latch Enable 地址锁存使能)。单片机的读写控制引脚RD、WR与62256的OE(Output Enable,输出使能)、WE(Write Enable,写使能)连接,负责地址的锁存及读写操作。这次测试的电路功能主要有向62256中写入250个数据,然后从62256中读出这250个数据,并发送的模拟终端显示出来,具体的电路原理图参看文档的最后面。

    关于软件方面,涉及到单片机内部的寄存器主要有MCU控制寄存器MCUCR、外部MCU控制寄存器EMCUCR及特殊功能IO寄存器SFIOR。关于这些寄存器的功能,可以参考ATmega8515的数据手册,上面有详细的介绍。

     好了,下面贴出程序

一、main.h 里面主要是一些头文件的包含、一些宏定义及串口的一些程序

/**************************************************************************

//文件名称:main.h

//功 能:初始化单片机

//作 者:懒猫爱飞

//建立日期:2010.11.05

//备 注:MCU-ATmega8515 开发环境-winavr100110 Crystal-8MHz

**************************************************************************/

#ifndef _MAIN_H_

#define _MAIN_H_

#include <avr/io.h>
#include <inttypes.h> //关于数据类型的一些定义
#include <stdint.h> //同样是一些数据类型的定义
#include <avr/interrupt.h>
#include <util/delay.h>
#include <avr/eeprom.h>
#include <stdlib.h>


#define F_CPU 8000000UL //8M晶振



#define Beep_Ring() PORTB ^= _BV(PB0) //Buzzer 连接在B端口的第1脚



#define LED_ON() PORTB &= ~_BV(PB7) //点亮LED灯

#define LED_OFF() PORTB |= _BV(PB7) //熄灭LED灯

/*************************************************************************

//函数名称:void port_init(void)

//功 能:端口初始化

//入口参数:NULL

//出口参数:NULL

//备 注:NULL

**************************************************************************/

void port_init(void)

{

DDRB = 0x81; //PB0--Buzzer,PB7--Led

PORTB = 0x80; //关闭蜂鸣器与LED灯

}



/*************************************************************************

//函数名称:void Beep_Play(void)

//功 能:蜂鸣器蜂鸣程序

//入口参数:NULL

//出口参数:NULL

//备 注:NULL

**************************************************************************/

void Beep_Play(void)

{

int8_t cunt = 0;

for(cunt=0; cunt<50; cunt++)

{

Beep_Ring(); //连续响50次

_delay_ms(1);

}

}



/**************************************************************************

//函数名称:void usart_init(void)

//功 能:串口初始化

//入口参数:NULL

//出口参数:NULL

//备 注:NULL

**************************************************************************/

void usart_init(void)

{

UCSRB |= _BV(TXEN); //发送使能

UCSRC |= _BV(URSEL)|_BV(UCSZ1)|_BV(UCSZ0); //82位数据位,1位停止位

//波特率设置为9600 用8M的晶振会有0.2%的误差

//想精确一点可以改变波特或晶振,9600时用11.0592精度最高

UBRRL = (F_CPU/9600/16-1)%256;

UBRRH = (F_CPU/9600/16-1)/256;

}



/*************************************************************************

//函数名称:void send_char(uint8_t c)

//功 能:发送一个字符

//入口参数:c

//出口参数:NULL

//备 注:NULL

**************************************************************************/

void send_char(uint8_t c)
{
if(c == '\n')
{
send_char('\r');
}
UDR = c;
while(!(UCSRA & _BV(UDRE))); //等待发送完毕
}



/*************************************************************************

//函数名称:void send_str(uint8_t *s)

//功 能:发送字符串

//入口参数:*s

//出口参数:NULL

//备 注:NULL

**************************************************************************/
void send_str(uint8_t *s)
{
while(*s)
{
send_char(*s++);
}
}
#endif

二、main.c 主要的处理程序

/******************************************************************************

//文件名称:main.c

//功 能:学习使用单片机外部扩展的内存

//作 者:懒猫爱飞

//建立日期:2010.11.05

//备 注:MCU-ATmega8515 开发环境-winavr100110 Crystal-8MHz

******************************************************************************/

#include "main.h"



//定义外部地址,因为62256有15位地址线

#define EXTERN_ADDR (volatile uint8_t*)0x8000



/******************************************************************************

//函数名称:int main(void)

//功 能:主函数

//入口参数:NULL

//出口参数:NULL

//备 注:NULL

******************************************************************************/

int main(void)

{

uint8_t i;

uint8_t extern_data = 0;



port_init();

usart_init();



MCUCR |= 0x80;



LED_ON();

Beep_Play(); //写操作开始



for(i=0;i<250; i++)

{

*(EXTERN_ADDR+i) = i;

}



//MCUCR = 0;

//LED_OFF();



//双显示字符双显示数字,貌似模拟终端上显示效果不太好-,-

//send_str("Send the data to the visual terminal:\n");

//send_str ("Please watch the visual terminal II \n");



//把写入的数据发送到模拟终端显示出来

for(i=0; i<250; i++)

{
extern_data = *(EXTERN_ADDR+i);
send_char(extern_data);
}

LED_OFF(); //发送完毕,灯关闭
Beep_Play(); //读写操作结束

while(1);

return 0;
}

因为使用了扩展总线的功能 ,所以程序不是太难,如果你想复杂一点,可以不用外部扩展总线功能,自己重新连线。
