DHT21/am2301使用范例 AT89S52或 STC89C52RC

分别有51的C和汇编两种例程,编译软件 Keil   注意:本例程仅供参考,请根据实际情况自行编写

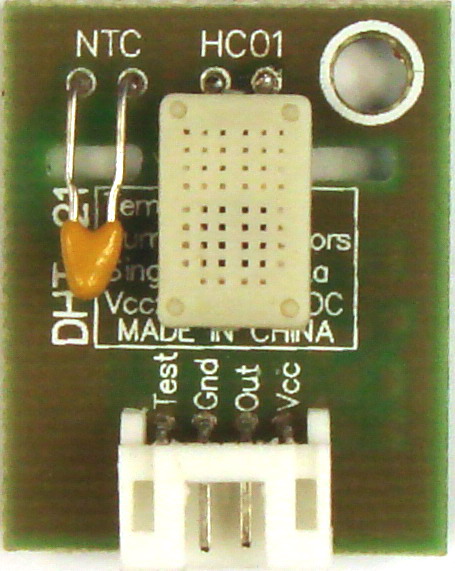

温湿度传感器接口图片

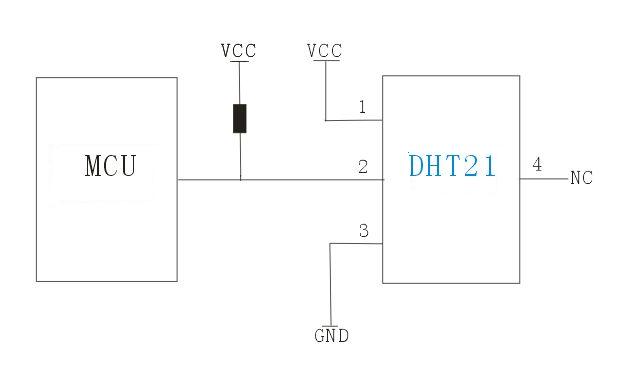

am2301电路图参考

;*********************************************;
; DHT21使用范例
;单片机 : AT89S52或 STC89C52RC
;功能 ; 串口发送温湿度数据 波特率 9600
;公司 ; 广州奥松电子
;*********************************************;

;--------------------
;----变量定义区------
;--------------------
FLAG EQU 30H
U8comdata EQU 31H
U8T_data_H EQU 32H
U8T_data_L EQU 33H
U8RH_data_H EQU 34H
U8RH_data_L EQU 35H
U8checkdata EQU 36H
U8temp EQU 37H
temp EQU 38H
;--------------------
;--------------------
;--------------------
org 0000h
AJMP START
org 0023h
AJMP SET_INT
START:
MOV P0,#0FFH
MOV TMOD,#20H ;T1工作方式2
MOV TH1,#0FDH ;串口波特率为9600
MOV SCON,#50H ;串口工作于方式1并允许接受
SETB TR1 ;启动T1
SETB ES ;允许串口中断
SETB EA ;允许全部外设中断
MAIN:

;---------------------------
;-----调用湿度读取子程序----
;---------------------------
LCALL RH
;---------------------------
;------串口发送程序 --------
;---------------------------
TT:
MOV A,U8RH_data_H
LCALL TX_DATA
MOV A,U8RH_data_L
LCALL TX_DATA
MOV A,U8T_data_H
LCALL TX_DATA
MOV A,U8T_data_L
LCALL TX_DATA
MOV A,U8checkdata
LCALL TX_DATA

//延时两秒
LCALL Delay_2S

LJMP MAIN


;--------------------------------
;-----湿度读取子程序 ------------
;--------------------------------
;----以下变量均为全局变量--------
;----温度高8位== U8T_data_H------
;----温度低8位== U8T_data_L------
;----湿度高8位== U8RH_data_H-----
;----湿度低8位== U8RH_data_L-----
;----校验 8位 == U8checkdata-----
;----调用相关子程序如下----------
;---- Read,Delay_10us , Delay
;--------------------------------
RH:
;主机拉低总线,延时500us
CLR P2.0
MOV A,#1
LCALL Delay
SETB P2.0
;延时40us
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
;检测从机是否响应,无响应则跳出
JB P2.0,RH_END
MOV FLAG,#0
LOOP1:
INC FLAG
MOV A,FLAG
JB P2.0,LOOP1_END ;为高电平则跳出
CJNE A,#0,LOOP1
LJMP RH_END
LOOP1_END:
MOV FLAG,#0
LOOP2:
INC FLAG
MOV A,FLAG
JNB P2.0,LOOP2_END ;为低电平则跳出
CJNE A,#0,LOOP2
LJMP RH_END
LOOP2_END:
;进入数据接收阶段
LCALL Read
MOV U8RH_data_H,U8comdata;
LCALL Read
MOV U8RH_data_L,U8comdata;
LCALL Read
MOV U8T_data_H,U8comdata;
LCALL Read
MOV U8T_data_L,U8comdata;
LCALL Read
MOV U8checkdata,U8comdata;
SETB P2.0
;----------------------------------------------------------------------------
;----注意:本程序没有加校验程序 如果用户需要校验请安以下说明编写校验程序-----
;----------------------------------------------------------------------------
; 数据传送正确时校验和U8checkdata的值等于
; "8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据"所得结果的末8位
;-----------------------------------------------------------------------------
;-----------------------------------------------------------------------------
;-----------------------------------------------------------------------------

RH_END:
RET
;--------------------------------
;---------读数子程序-------------
;--------------------------------
Read:
MOV temp,#8
MOV U8comdata,#0
LOOP_COM:
;判断低电平是否结束
MOV FLAG,#0
LOOP3:
INC FLAG
MOV A,FLAG
JB P2.0,LOOP3_END ;为高电平则跳出
CJNE A,#0,LOOP3
LJMP COM_END
LOOP3_END:
;----------------------
;CLR P2.1
;SETB P2.1
;----------------------
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
;----------------------
;CLR P2.1
;SETB P2.1
;----------------------
MOV U8temp,#0
JNB P2.0,HIGH_END
MOV U8temp,#1
HIGH_END:

MOV FLAG,#0
LOOP4:
INC FLAG
MOV A,FLAG
JNB P2.0,LOOP4_END ;为低电平则跳出
CJNE A,#0,LOOP4
LJMP COM_END
LOOP4_END:
MOV A,FLAG
CJNE A,#0,NO_FLAG
LJMP COM_END
NO_FLAG:
MOV A,U8comdata
RL A
ORL A,U8temp
MOV U8comdata,A
;判断高电平是否结束
DJNZ temp,LOOP_COM
COM_END:
RET
;--------------------------------
;------延时函数 -----------------
;--------------------------------
Delay: MOV R4,A ;2.5ms
D1: MOV R5,#0FFH
DJNZ R5,$
DJNZ R4,D1
RET
;--------------------------------
;------延时10us函数 -----------------
;--------------------------------
Delay_10us: ;10us
NOP
NOP
NOP
NOP
NOP
NOP
RET
;--------------------------------
;------延时2S函数 -----------------
;--------------------------------
Delay_2S:
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
RET
;--------------------------------
;------串口数据发送函数 ---------
;--------------------------------
TX_DATA:
CLR ES ;禁止串口中断
MOV SBUF,A
JNB TI,$
CLR TI ;将同一数据发送到串口
SETB ES ;允许串口中断
RET
;--------------------------------
;------串口中断函数 -------------
;--------------------------------
SET_INT:
CLR ES ;禁止串口中断
JNB RI,$
CLR RI
MOV A,SBUF ;接受串口数据
MOV P0,A ;将串口数据送往P0
MOV SBUF,A
JNB TI,$
CLR TI ;将同一数据发送到串口
SETB ES ;允许串口中断
RETI
END
;--------------------------------
;----------结束------------------
;--------------------------------

//****************************************************************//
// DHT21使用范例
//单片机 : AT89S52 或 STC89C52RC
// 功能 :串口发送温湿度数据 波特率 9600
// 公司 :奥松电子
//****************************************************************//

#include <reg51.h>
#include <intrins.h>
//
typedef unsigned char U8; /* defined for unsigned 8-bits integer variable 无符号8位整型变量 */
typedef signed char S8; /* defined for signed 8-bits integer variable 有符号8位整型变量 */
typedef unsigned int U16; /* defined for unsigned 16-bits integer variable 无符号16位整型变量 */
typedef signed int S16; /* defined for signed 16-bits integer variable 有符号16位整型变量 */
typedef unsigned long U32; /* defined for unsigned 32-bits integer variable 无符号32位整型变量 */
typedef signed long S32; /* defined for signed 32-bits integer variable 有符号32位整型变量 */
typedef float F32; /* single precision floating point variable (32bits) 单精度浮点数(32位长度) */
typedef double F64; /* double precision floating point variable (64bits) 双精度浮点数(64位长度) */
//
#define uchar unsigned char
#define uint unsigned int
#define Data_0_time 4

//----------------------------------------------//
//----------------IO口定义区--------------------//
//----------------------------------------------//
sbit P2_0 = P2^0 ;
sbit P2_1 = P2^1 ;
sbit P2_2 = P2^2 ;
sbit P2_3 = P2^3 ;
//----------------------------------------------//
//----------------定义区--------------------//
//----------------------------------------------//
U8 U8FLAG,k;
U8 U8count,U8temp;
U8 U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
U8 U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;
U8 U8comdata;
U8 outdata[5]; //定义发送的字节数
U8 indata[5];
U8 count, count_r=0;
U8 str[5]={"RS232"};
U16 U16temp1,U16temp2;
SendData(U8 *a)
{
outdata[0] = a[0];
outdata[1] = a[1];
outdata[2] = a[2];
outdata[3] = a[3];
outdata[4] = a[4];
count = 1;
SBUF=outdata[0];
}

void Delay(U16 j)
{ U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);

}
}
void Delay_10us(void)
{
U8 i;
i--;
i--;
i--;
i--;
i--;
i--;
}
void COM(void)
{

U8 i;
for(i=0;i<8;i++)
{

U8FLAG=2;
while((!P2_0)&&U8FLAG++);
Delay_10us();
Delay_10us();
Delay_10us();
U8temp=0;
if(P2_0)U8temp=1;
U8FLAG=2;
while((P2_0)&&U8FLAG++);
//超时则跳出for循环
if(U8FLAG==1)break;
//判断数据位是0还是1

// 如果高电平高过预定0高电平值则数据位为 1

U8comdata<<=1;
U8comdata|=U8temp; //0
}//rof

}

//--------------------------------
//-----湿度读取子程序 ------------
//--------------------------------
//----以下变量均为全局变量--------
//----温度高8位== U8T_data_H------
//----温度低8位== U8T_data_L------
//----湿度高8位== U8RH_data_H-----
//----湿度低8位== U8RH_data_L-----
//----校验 8位 == U8checkdata-----
//----调用相关子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------

void RH(void)
{
//主机拉低 1-5ms
P2_0=0;
Delay(5);
P2_0=1;
//总线由上拉电阻拉高 主机延时40us
Delay_10us();
Delay_10us();
Delay_10us();
Delay_10us();
//主机设为输入 判断从机响应信号
P2_0=1;
//判断从机是否有低电平响应信号 如不响应则跳出,响应则向下运行
if(!P2_0) //T !
{
U8FLAG=2;
//判断从机是否发出 80us 的低电平响应信号是否结束
while((!P2_0)&&U8FLAG++);
U8FLAG=2;
//判断从机是否发出 80us 的高电平,如发出则进入数据接收状态
while((P2_0)&&U8FLAG++);
//数据接收状态
COM();
U8RH_data_H_temp=U8comdata;
COM();
U8RH_data_L_temp=U8comdata;
COM();
U8T_data_H_temp=U8comdata;
COM();
U8T_data_L_temp=U8comdata;
COM();
U8checkdata_temp=U8comdata;
P2_0=1;
//数据校验
U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
if(U8temp==U8checkdata_temp)
if(1)
{
U8RH_data_H=U8RH_data_H_temp;
U8RH_data_L=U8RH_data_L_temp;
U8T_data_H=U8T_data_H_temp;
U8T_data_L=U8T_data_L_temp;
U8checkdata=U8checkdata_temp;
}//fi
}//fi

}
//----------------------
//P2_1=0 ; //T
//P2_1=1 ; //T
//----------------------

//----------------------
//P2_1=0 ; //T
//P2_1=1 ; //T
//----------------------
//----------------------------------------------
//main()功能描述: AT89C51 11.0592MHz 串口发
//送温湿度数据,波特率 9600
//----------------------------------------------
void main()
{
U8 i,j;

//uchar str[6]={"RS232"};
/* 系统初始化 */
TMOD = 0x20; //定时器T1使用工作方式2
TH1 = 253; // 设置初值
TL1 = 253;
TR1 = 1; // 开始计时
SCON = 0x50; //工作方式1,波特率9600bps,允许接收
ES = 1;
EA = 1; // 打开所以中断
TI = 0;
RI = 0;
SendData(str) ; //发送到串口
Delay(1); //延时100US(12M晶振)
while(1)
{

//------------------------
//调用温湿度读取子程序
RH();
//串口显示程序
//--------------------------

str[0]=U8RH_data_H;
str[1]=U8RH_data_L;
str[2]=U8T_data_H;
str[3]=U8T_data_L;
str[4]=U8checkdata;
SendData(str) ; //发送到串口
//读取模块数据周期不易小于 2S
Delay(20000);
}//elihw

}// main

void RSINTR() interrupt 4 using 2
{
U8 InPut3;
if(TI==1) //发送中断
{
TI=0;
if(count!=5) //发送完5位数据
{
SBUF= outdata[count];
count++;
}
}

if(RI==1) //接收中断
{
InPut3=SBUF;
indata[count_r]=InPut3;
count_r++;
RI=0;
if (count_r==5)//接收完4位数据
{
//数据接收完毕处理。
count_r=0;
str[0]=indata[0];
str[1]=indata[1];
str[2]=indata[2];
str[3]=indata[3];
str[4]=indata[4];
P0=0;
}
}
}
