4G工业路由器的组网方式

  4G工业路由器的组网方式

  常见的4G工业路由器的组网方式都会通过WAN口或LAN口实现,重点以这两种4G工业路由器组网方式为主,做重点解析。

  1. WAN口加4G组网方式

4G工业路由器的组网方式

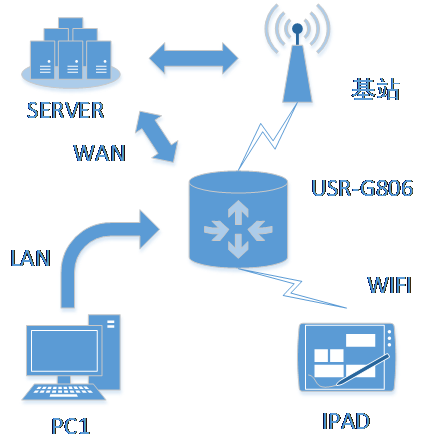

  图 1 WAN口加4G组网示意图

  该组网方式同时拥有两个可以连接到广域网的接口(以太网口的WAN口和M2M网络的4G口),两路通道形成互补及备份,同时接上后优先使用以太网口的WAN口保证数据的流畅,也节省4G的流量,当WAN口出现异常不能连接到广域网的时候,路由器又可以通过4G网口联通服务器。从而保证了数据的完整、可靠、稳定。

  这样的组网方式下,路由器不需要进行任何设置,接上网线,插上拥有4G流量的SIM卡,给路由器供电即可。最大程度的减少了客户的设置过程,方便快捷。在这种组网方式下,路由器自带的WIFI的功能也可以同时工作,最大程度的增加用户的局域网的接入数量。

  本方式主要应用在对网络的稳定性要求高,布网时,现场环境中已有可以连接广域网的网线。并且要求数据有备份线路的场合。像工厂厂房、智能楼宇、智慧城市等相关行业。



  2. 双LAN口加4G组网

4G工业路由器的组网方式第二种

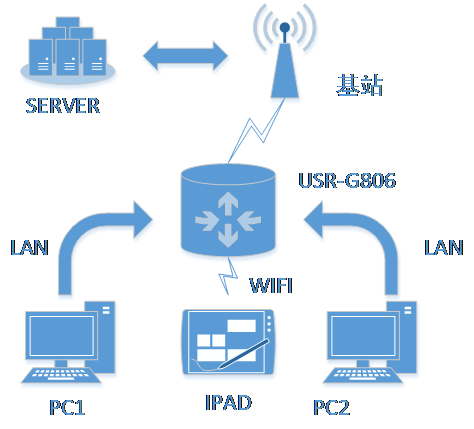

  图 2 双LAN口加4G组网示意图

  本组网方式,将两个网口都设成LAN口,这样局域网内的可以尽量多的接入网口设备同时使用4G网络又省去了网线布线的繁琐,是工程中架设网络的最方便高效的途径,节省了网线布线的材料成本和人力成本。

  本方式进行组网网时只需要进行一步设置即可达到该组网的要求,只需要在内置网页中将网口的WAN口工作模式改成LAN口,具体页面请参照下图。

4G工业路由器的网口组网模式修改

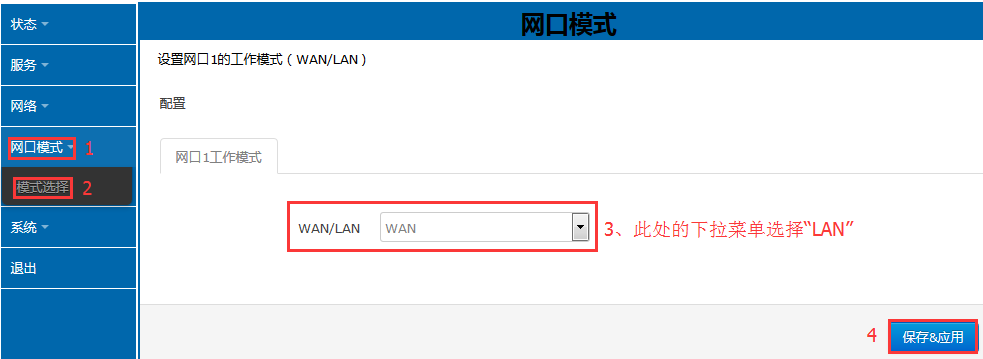

  图 3 网口模式修改页面

  这种组网方式适合于无法布设网线连接广域网的场合,仅通过4G进行与广域网服务器的通信,由于仅使用4G网络,所以购买4G网络套餐时请适当增加流量防止流量超出,造成不必要的后期维护。主要应用于智能公交、农业物联网等领域
