WIFI模块如何进行硬件测试

更新时间:2016-10-24

  WIFI模块如何进行硬件测试

  为了测试串口到WIFI网络的通讯转换,将WIFI模块的串口与计算机连接,WIFI网络也和计算机建立链接。由于需要同时具有WIFI和串口的特殊要求,这里采用台式机加WIFI网卡的形式测试,台式机自带串口。硬件环境如下图

WIFI模块如何进行硬件测试

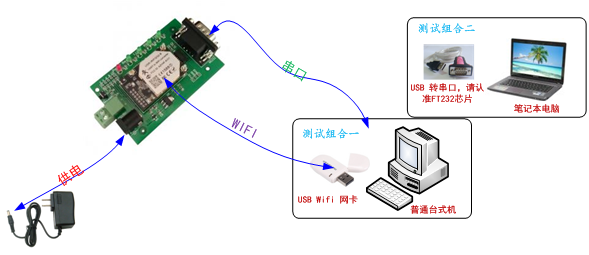

  图1 硬件连接示意图

  关于串口的连接,模块的引脚引出为3.3V TTL电平,不能直接和计算机连接,需要带底板或者用户有TTL转RS232的转接线再连到计算机上,为了方便用户测试使用,我们提供了USR-WIFI232-A/B/C评估板供用户选择使用。

  WIFI模块测试网络连接

  下面以USR-WIFI232-A模块示例,其他模块均相同。打开无线网络连接,搜索网络,如下图的“USR-WIFI232-A/B_xxxx”(A/B视具体的模块而定,xxxx是MAC地址后四位)即是模块的默认网络名称(SSID)。

WIFI模块的无线网络SSID搜索

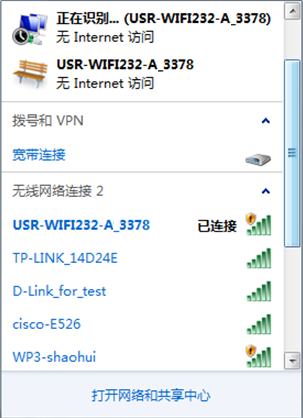

  图2 无线网络SSID搜索

  加入网络,选择自动获取IP,WIFI模块支持DHCP Server功能并默认开启。

WIFI模块无线网络连接

  图3 无线网络连接示意

  此时WIFI模块评估板的Link指示灯亮起,测试成功。
