WIFI模块的数据传输测试

  WIFI模块的数据传输测试

  WIFI模块的初始参数:

  • 模块默认的SSID为:USR-WIFI232-A/B_xxxx;(xxxx是模块MAC的后四位)
  • 模块加密方式默认为:open,none;
  • 用户串口参数默认为:57600,8,1,None;
  • 网络参数默认值:TCP,Server,8899,10.10.100.254;
  • 模块本身IP地址:10.10.100.254

  只需要按照参数相应设置网络通信参数,就可以进行串口<-->WIFI通信了,操作步骤如下:

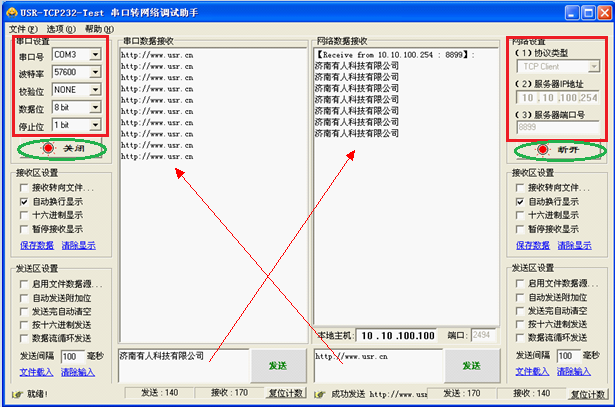

  打开测试软件USR-TCP232-Test串口转网络调试助手 ,选择硬件连接到的计算机的串口号COM3,选择WIFI模块串口默认波特率57600,点打开串口。

  网络设置区选择TCP client模式,服务器IP地址输入10.10.100.254,此为WIFI模块默认的IP地址,服务器端口号8899,此为模块默认监听的TCP端口号,点击连接建立TCP连接。

  至此,我们就可以在串口和网络之间进行数据收发测试了,串口到网络的数据流向是:计算机串口->模块串口->模块WIFI->计算机网络,网络到串口的数据流向是:计算机网络->模块WIFI->模块串口->计算机串口。具体演示如下图所示

WIFI模块的数据传输测试
