WIFI模块作为STA+TCP Server的应用

  WIFI模块作为STA+TCP Server的应用

  WIFI模块作为STA+TCP Server的应用适用于:有无线路由器的情况下,模块作为无线网卡加入到路由器中,并且模块作为TCP Server,一台电脑作为TCP Client跟串口设备进行通信的情况。这种情况下,PC可以在上网的同时,还能跟串口设备通信,并且可以多个PC跟串口设备通信。

  这种应用的具体操作步骤如下:

  1. 网络连接

  将硬件部分和网络部分进行链接。前面有文章《WIFI模块如何进行硬件测试》,如何操作可以直接查看具体操作;

  2. 模块参数设置

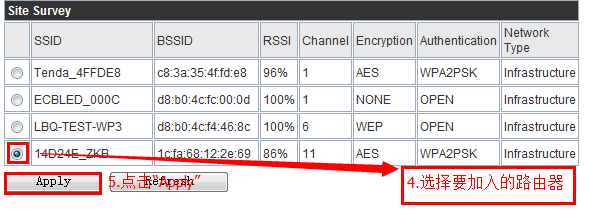

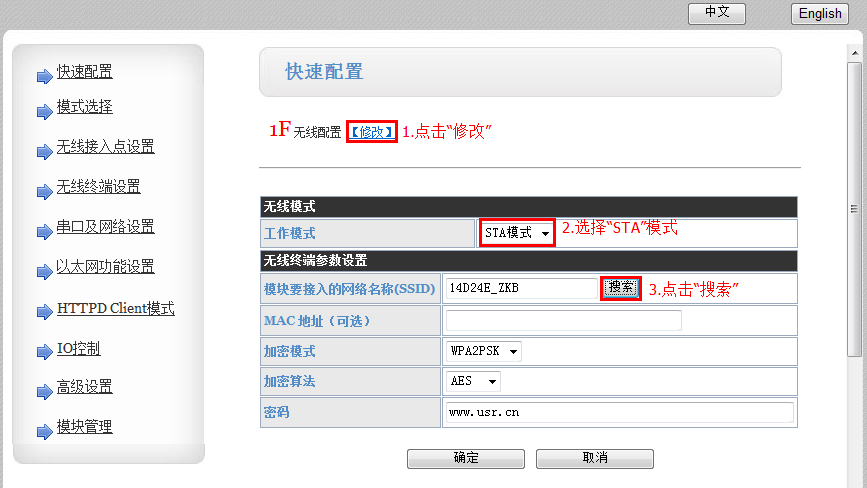

  接下来打开电脑的浏览器,在浏览器的地址栏中输入“10.10.100.254”进入模块的内置网页。进入模块的内置网页时会让输入用户名和密码,此处默认的用户名和密码都是“admin”。进入模块的内置网页后页面如下图。点击首页“无线配置”的“修改”,然后将工作模式改为“STA模式”,点击下面的“搜索”。在跳出的新的页面中选择要加入的路由器,并点击“Apply”。具体过程如下图

WIFI 模块作为STA+TCP Server的应用

WIFI 模块作为STA+TCP Server的应用

WIFI 模块作为STA+TCP Server的应用

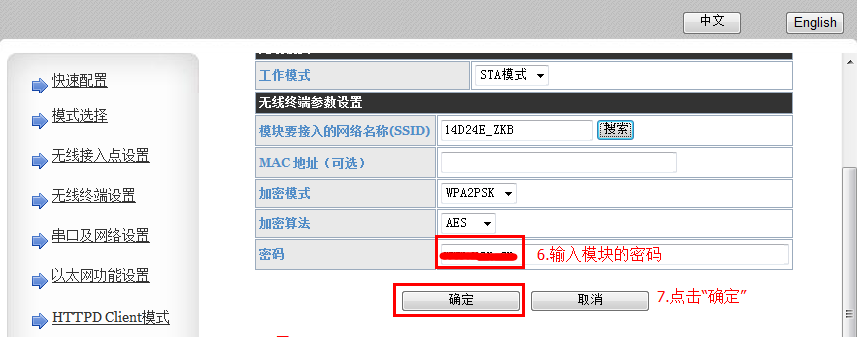

  回到首页后,填写“密码”,都完成后,点击“确定”。最后点击“重启”。

  3. 查看模块在路由器中的IP

  查看模块在路由器获取到的IP,有三种方式:路由器查看、局域网搜索、AT指令查看。

  1)路由器查看:登陆模块加入的路由器的内置网页,在DHCP服务器->客户端列表中就可以找到。

WIFI 模块作为STA+TCP Server的应用

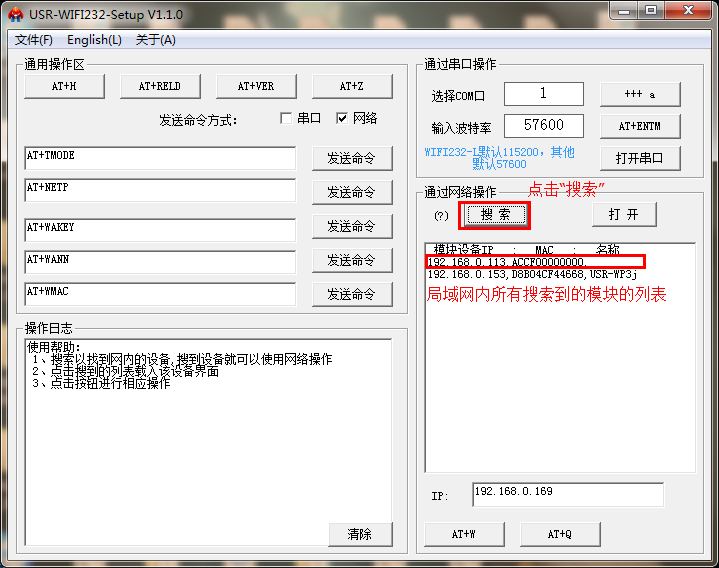

  2)局域网搜索:我们方便客户搜索局域网的模块做了一个搜索软件,利用这个软件就可以很方便的搜索到局域网内的所有我公司的模块(前提:PC和模块在同一个局域网“同一个路由器”下)下面是下载地址。

  http://www.usr.cn/Download/91.html

WIFI 模块作为STA+TCP Server的应用

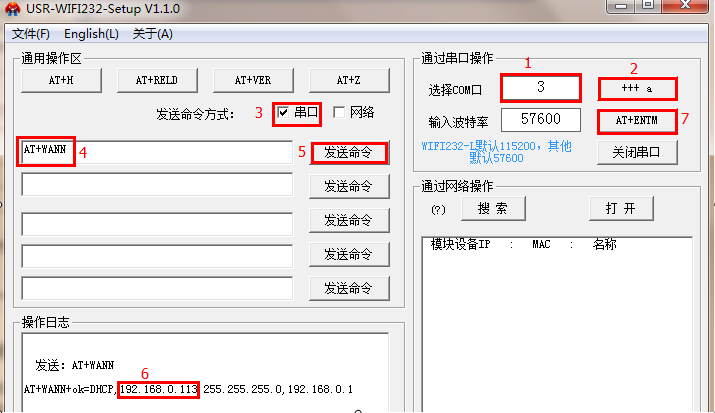

  3)AT指令查看:还是用我们上面提到软件,确定电脑跟模块的串口已经连接好了,在软件的串口参数区域选择COM口,波特率是57600。点击“+++a”,等待操作日志栏中返回“a+ok”,接下来在AT指令输入框内写入“AT+WANN”,并点击“发送命令”。(AT指令部分详情请参照说明书。)具体过程如下图

WIFI 模块作为STA+TCP Server的应用

  注意:查看完成后一定点击“AT+ENTM”退出AT指令模式。
